Haier HB21F Manuale utente

Cher client

Merci d’avoir choisi les produits de Haier.

Les produits de Haier sont d’une super bonne qualité et d’une performance

supérieure. Lisez attentivement ces instructions-ci et suivez les procédures

décrites ci-après.Le Service Star international vous accompagnera toujours. Pour

toute question que vous pouvez avoir, contactez nos centres service par

téléphone, vous pouvez trouver les numéros de téléphone et adresses donnés

dans la Lettre de Garantie.

Les spécifications du produit sont sujettes à des changements de temps

en temps dûs à l’amélioration du produit sans préavis.

Haier- Sincère pour toujours !

Compartiment congélateur

Machine à glaçons

Récipient de glaçons

Cuillière à glace

Séparateur

amovible

Bac à légumes

Couvercle du

bac à légumes

Compartiment réfrigérateur

Tiroir du

compartiment

congélateur

Caractérisques

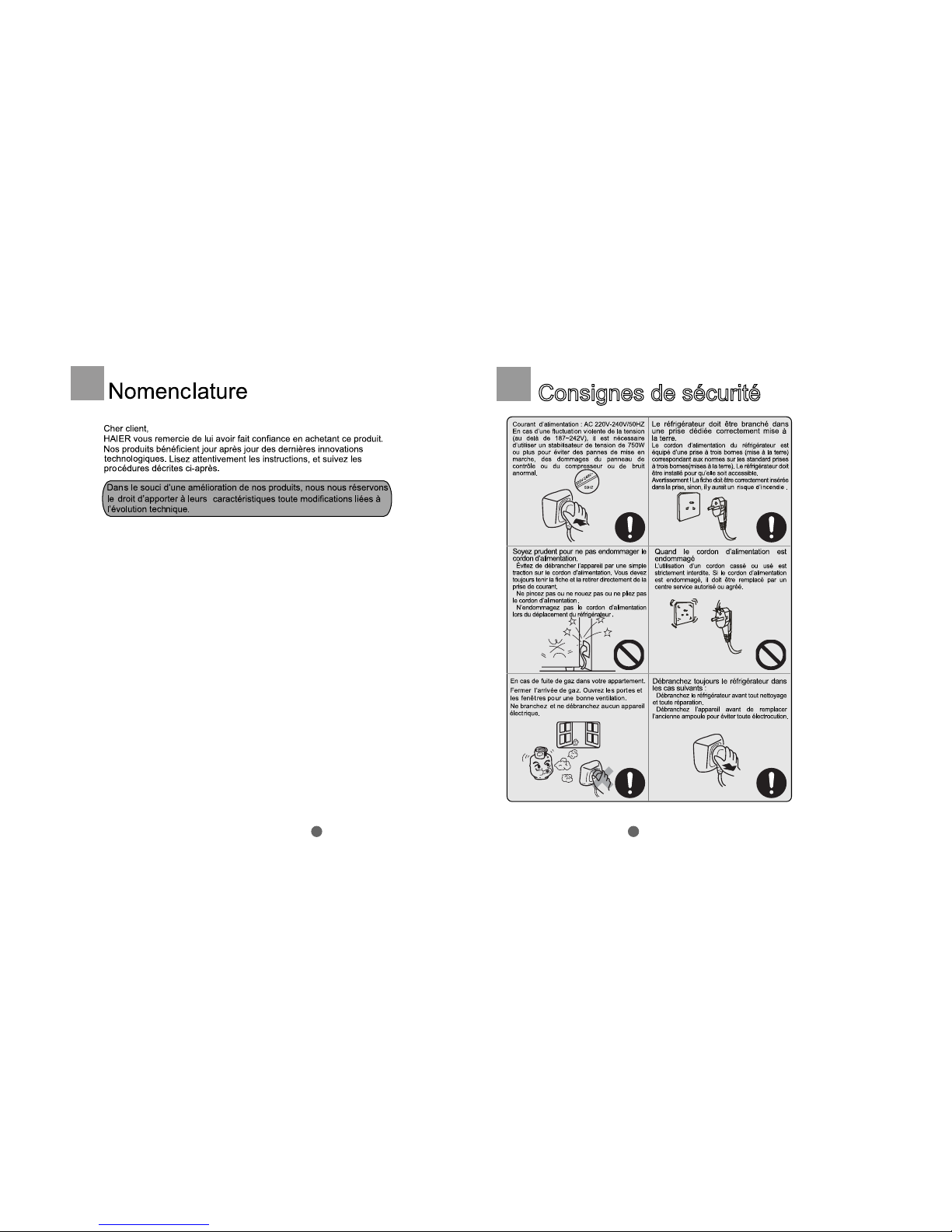

Nomenclature

Balconnet couvercle avec plateau coulissant

Clayettes

Support bouteilles amovible

Clayettes coulissantes

Balconnets bouteilles

Tiroir basses T°

Balconnet couvercle avec plateau coulissant

Séparateur de portes tempéré

Balconnets bouteilles

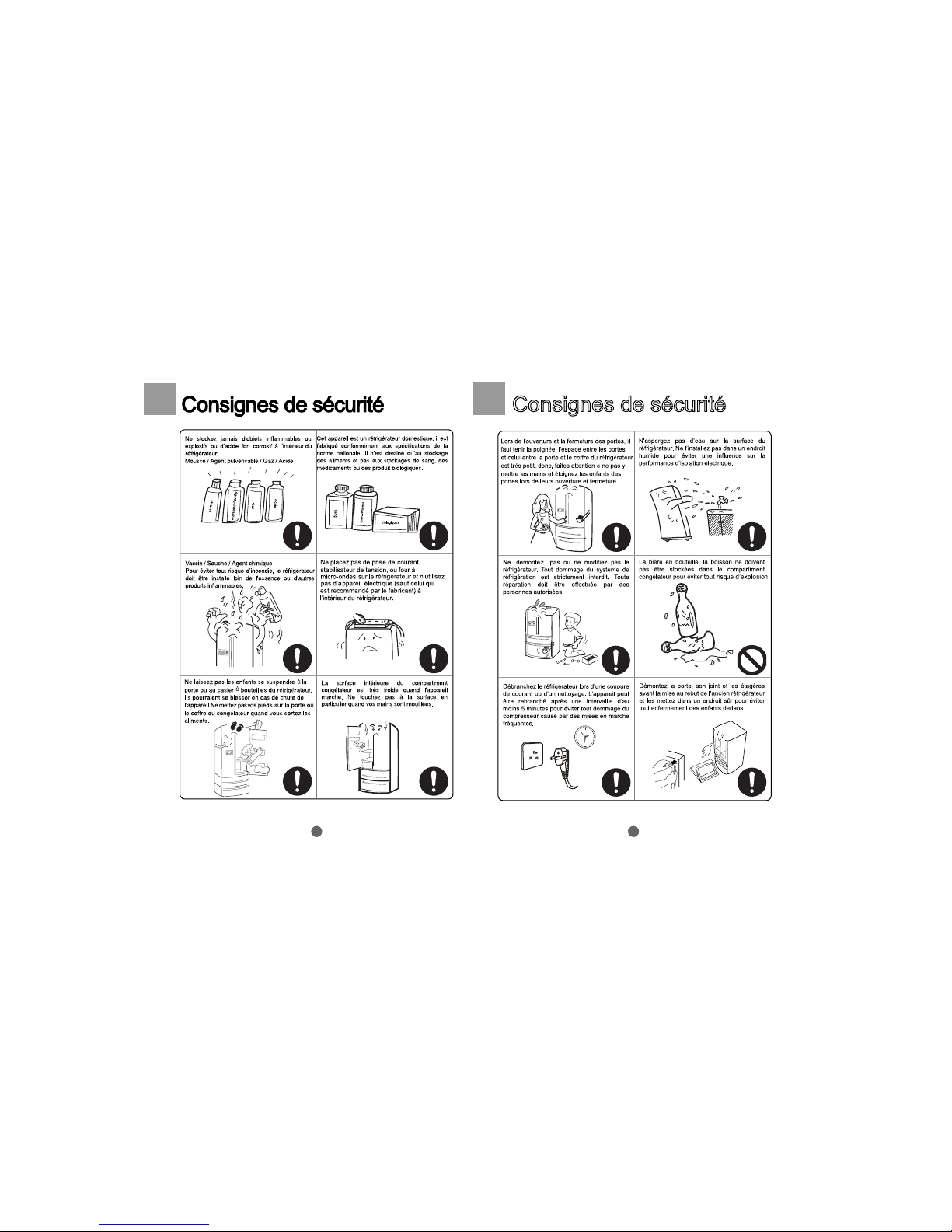

Consignes de sécurité

Emplacement

Nivellement

Le réfrigérateur doit être placé sur une surface solide et plane. Il faut utiliser des cales

solides non inflammables et n’utilisez pas les cales de mousse du réfrigérateur pour le

soutenir. Si le réfrigérateur n’est pas stable, vous pouvez régler les pieds réglables:

tournez-les dans le sens des aiguilles d’une montre pour hausser l’appareil ou dans le sens

inverse pour le baisser.

N’explosez pas le réfrigérateur à la

lumière du soleil et il doit être loin des

sources de chaleur.

N’exposez pas le réfrigérateur à la pluie ou

l’humidité. Essuyez l’appareil avec un chiffon

doux pour l’empêcher de se rouiller et éviter la

basse de qualité de l’isolation électrique.

Évitez de poser un récipient d’eau ou des

objets lourds sur le réfrigérateur.

L’appareil doit être installé dans un endroit où

la ventilation est bonne.

Un certain espace, soit au moins 10 cm doit

être laissé autour du réfrigérateur.

Dessus:

au moins 10cm

Arrière :

au moins 10cm

Côtés :

au moins 10cm

Démontage et Remontage de la porte

Remarque

Pour éviter toute blessure corporelle, toute perte matérielle ou tout dommage du

réfrigérateur, sortez tout d’abord les aliments des étagères de porte, et ensuite enlevez

avant

sure corporelle ou perte

ersonnes ou plus. Les

instructions suivantes doivent être respectées.Empêchez la porte de tomber sur vous

quand vous soulevez la porte de la charnière.Pour éviter tout risque de suffocation des

enfants ou des animaux de compagnie, tenez-les à distance du tiroir, sinon, ils

pourraient être enfermés dedans.

Démontage et remontage de la porte droite du compartiment réfrigérateur.

Ôtez le sabot de la charnière supérieure à

droite en dévissant les vis à l’aide d’un

tournevis.

Dévissez la charnière supérieure à droite à

l’aide et enlevez la charnière.

Démontage et Remontage du tiroir du compartiment congélateur

Ôtez le sabot de la charnière

supérieure à gauche en dévissant les

vis à l’aide d’un tournevis.

Dévissez la charnière supérieure à

gauche à l’aide d’un tournevis hexagonal

et ensuite enlevez la charnière.

Distance

Démontez la porte et placez-la

dans un endroit convenable.

Si besoin est, démontez la

charnière du milieu.

3 4

Remontez la porte en suivant les ordres inverses du démontage.

les balconnets

d’une clef

Démontez la porte et placez-la

dans un endroit convenable.

Démontage et Remontage de la porte

Remontez la porte en suivant les ordres inverses du démontage.

Démontage & Remontage du casier à glace

Démontage et Remontage du tiroir du compartiment congélateur

Remontez le tiroir en suivant les ordres

inverses du démontage ci-dessus.

Préparation

Démontez tous les matériaux d’emballage.

Le socle de mousse et les rubans

adhésifs doivent être enlevés.

Examinez les accessoires conformément

à la liste d’emballage. Si vous avez tout

doute, contactez le fournisseur.

Examinez les et les

documents fournis.

Placez le réfrigérateur dans un

endroit convenable. (Voyez

‘Emplacement’)

Un nettoyage avant la mise en

marche est préférable.

Voyez ‘Nettoyage’.

Arrêt

Pour garantir une opération normale,

laissez le réfrigérateur s’arrêter 6 heures

ou plus après l’installation

Notez les numéros de modèle et de série dans la Lettre

de Garantie pour toute référence ultérieure.

4Si besoin est, démontez la

charnière du milieu.

Tirez vers l’extérieur le casier au maximum

et enlevez-le du réfrigérateur.

2Remettez en place le casier à glace

par ordre inverse.

Retirez au maximum le tiroir du

compartiment congélateur et sortez-le

du réfrigérateur.

Remarque

accessoires

Installation de la

Ouvrez la porte du compartiment réfrigérateur et sortez la

Fixez-la avec des vis à la place indiquée dans la figure.

Mettez des gants pour protéger vos mains quand vous

démontez ou installez la moulure décorative ainsi que les

pieds réglables du réfrigérateur.

L’installation des pieds nécessite au moins deux adultes. N’essayez jamais

de la faire vous-même. Assurez-vous que le réfrigérateur n’est pas incliné

trop pour éviter qu’il ne tombe.Avant de déplacer le réfrigérateur, vous devez

démonter les pieds réglabes pour éviter tout dommage du sol.

Préparation Préparation

Installation des pieds

Sortez du compartiment réfrigérateur le sac des accessoires contenant les

pieds. Montez les pieds. Le réfrigérateur doit être un peu incliné par une

personne et les pieds doivent être installés par une autre personne comme

illustré dans les trous réservés.

Pied

Trous

réservés

Agrafe

Plaque de

renforcement

Remarque Remarque

plinthe

basses températures

Préparation Mise en service

•

IKH

•

Fonctions Fonctions

Panneau de commande

A .........

B ..........

C .........

D ..........Bouton de réglage de machine à glaces

E ..........

F ..........

G ..........Affichage de la température de congélation

H .......... Affichage de la température de

réfrigération

I ..........

J .......... Icône d’arrêt de machine à glaces

K .......... Icône de congélation rapide

L .......... Icône de verrouillage

M .......... Icône de préparation de glaces

rapide

Mode AI

En cas d’une panne de commande ou de fonction, l’affichage de la

température de réfrigération et celui de la température de congélation

disparaîtront. Dans ce cas-là, appelez le centre service pour les informations

ou les soutiens techniques.

Affichage des pannes

Verrouillage et Déverrouillage

Congélation rapide

Réglage Arrêt/Marche de la machine à glaces

•

Fonctions Fonctions

La machine à glace sera activée quand vous mettez en marche le

refrigérateur pour la première fois. L’icône Arrêt de la machine (J) est

sombre. Si vous n’avez pas besoin de la machine pour le moment,

tapez légèrement le bouton Arrêt/Marche (D) pour arrêter la machine.

L’icône Arrêt de la machine (J) sera affiché.

Préparation de glaces rapide

En mode Verrouillage, tapez légèrement le bouton Congélation rapide

(F) pour l’affichage de l’icône préparation de glaces rapide (M). La

sonnette émet un bip et la préparation de glaces rapide sera activée.

Pour sortir de ce mode, tapez légèrement le bouton (F) une fois de plus.

La sonnette émettra un bip et l’icône (M) disparaîtra.

Réglage de température

Le mode d’opération par défaut est le mode AI. Si vous voulez régler

la température à la main, vous pouvez presser le bouton (A) pour

faire disparaître l’icône (I).

(Voyez ‘Mode AI’ sur la page 15 pour les détails.)

Réglage de température: Cette fonction n’est disponible que losque

l’appareil sort du mode AI. Les instructions suivantes doivent être

suivies.

’affichage de la température de

Une fois l’opération sur le panneau de commande est terminée, l’écran

d’affichage deviendra noir 30 secondes plus tard. L’affichage se rétablira si

tout bouton est pressé ou une porte est ouverte. Cependant, l’opération de

ce bouton ne changera pas les réglages déjà faits du réfrigérateur.

Contrôle d’affichage économique
