Harvia sentiotec Professional Series Manuale utente
Version 05/19 Ident-Nr. 1-027-269
DE
Schnittstellen-Dokumentation
Deutsch
EN
FR
RS485-Anbindung
Professional-Serie

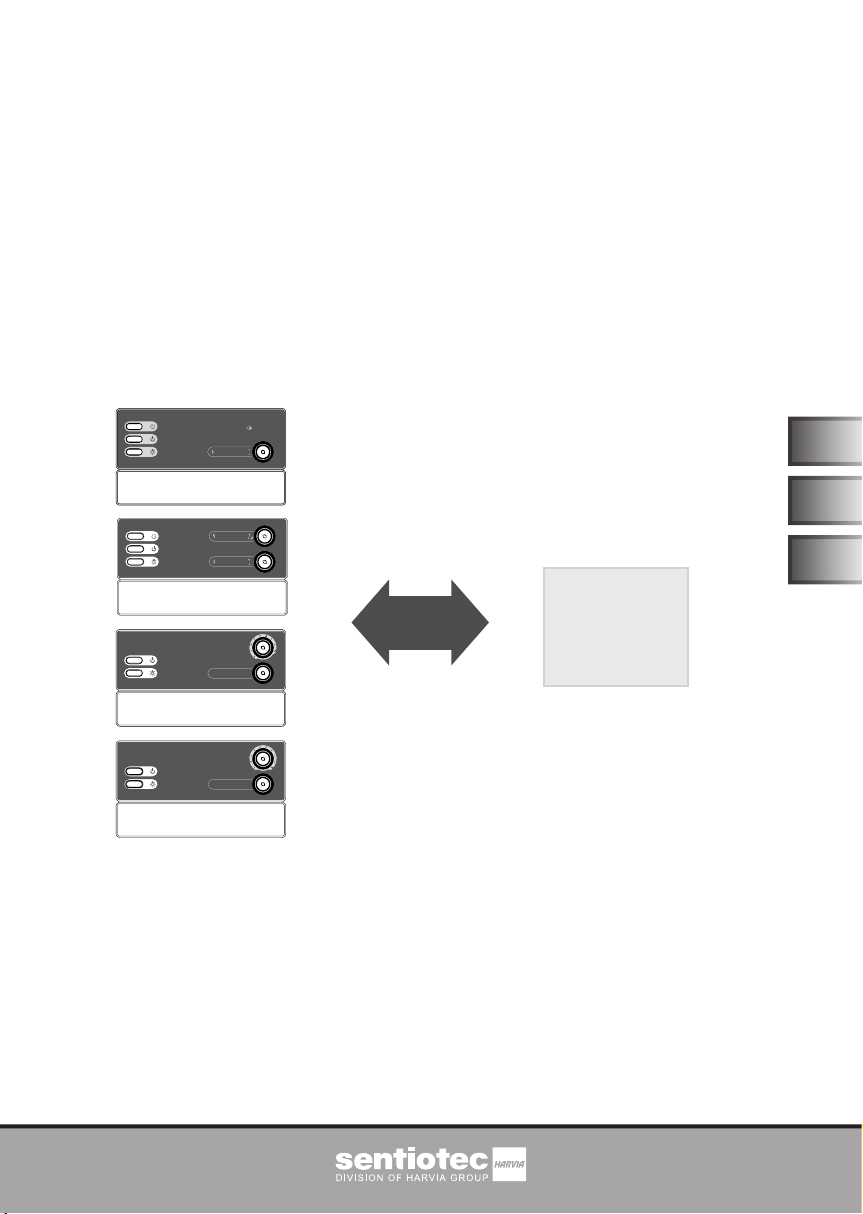

Gültig für alle Saunasteuerungen der Professional-Serie:
●Pro-B2
●Pro-B3
●Pro-C2
●Pro-C3
CMD RS485
Gerät
Inhaltsverzeichnis
1. Wichtige Sicherheitshinweise 3
2. Beschreibung 4
3. Funktionsumfang 5
4. Settings 6
5. Kommandoübersicht 6
5.1. Allgemeines 6
5.2. Komandoliste 6
6. Beispiele 9
7. Problemlösung 10
8. Fehlermeldungen 11
DE
Montageanweisung – nur für Fachpersonal S. 3/12
1. Wichtige Sicherheitshinweise
Die RS485-Schnittstelle ermöglicht die Anbindung der Saunsteue-
rungen der Professional-Serie (Pro-B2, Pro-B3, Pro-C2, Pro-C3) an
ein Haus-Bussystem und somit einen Fernstart des Saunaheizers
bzw. des Infrarot-Strahlers. Bei der Umsetzung dieser Anbindung
müssen die Vorgaben der EN 60335-1 und der EN 60335-2-53
eingehalten werden.
Die EN 60335-2-53 schreibt Sicherheitseinrichtungen und Sicher-
heitsmaßnahmen für Saunaheizer und Infrarot-Emitter, die fernge-
startet werden können, vor. Beispiele für diese Sicherheitseinrich-
tungen sind:
●Der Saunaheizer, der an eine Saunasteuerung der Professional-
Serie angeschlossen ist und über ein Hausbussystem fernge-
startet wird, muss die Abdeckprüfung nach Absatz 19.101 der
EN 60335-2-53 bestehen.
●Alternativ kann eine Sicherheitsabschaltung über dem Sauna-
heizer installiert werden. Diese Sicherheitsabschaltung muss
garantieren, dass der Saunaheizer abgeschaltet wird, sobald
ein Gegenstand darauf abgelegt wird und somit sicherstellen,
dass der Saunaheizer die Abdeckprüfung nach Absatz 19.101
der EN 60335-2-53 besteht.
●Wenn ein Infrarot-Emitter an eine Saunasteuerung der Profes-
sional-Serie angeschlossen ist und über ein Hausbussystem
ferngestartet wird, muss die Tür der Kabine mit einer Verriegelung
ausgestattet sein, sodass die Vorbereitung für die Betriebsart
Stand-By für Fernwirken außer Kraft gesetzt wird, wenn die
Kabinentür geöffnet wird und die Betriebsart Stand-By für Fern-
wirken aktiviert ist.
Montageanweisung – nur für Fachpersonal S. 4/12
RS485
1
2 GND
3
4 B
5 A
6
7 GND
8
AB
RS485
Gerät
2. Beschreibung
Die RS485-Schnittstelle ermöglicht die Anbindung der Saunsteuerungen der
Professional-Serie (Pro-B2, Pro-B3, Pro-C2, Pro-C3) an ein Haus-Bussystem
mit RS-485-Anbindung und kongurierbarem Protokoll.
Diese Schnittstellen-Dokumentation stellt ein text-basierendes Kommunika-
tionsprotokoll zur Verfügung, mit dessen Hilfe ein Großteil der Funktionen der
Professional-Serie ferngesteuert werden können.
Zur physikalischen Verbindung sind die Saunasteuerungen der Professional-Serie
mit einer RJ45-Buchse bestückt. Zusätzlich wird das Connectivity Set (Art. Nr.
Pro-CS) benötigt.
Lieferumfang Connectivitiy Set (Art. Nr. Pro-CS)
●Netzwerkkabel 0,5 m
●Adapter RJ45 auf Printklemme
●Terminierungswiderstand 120 W

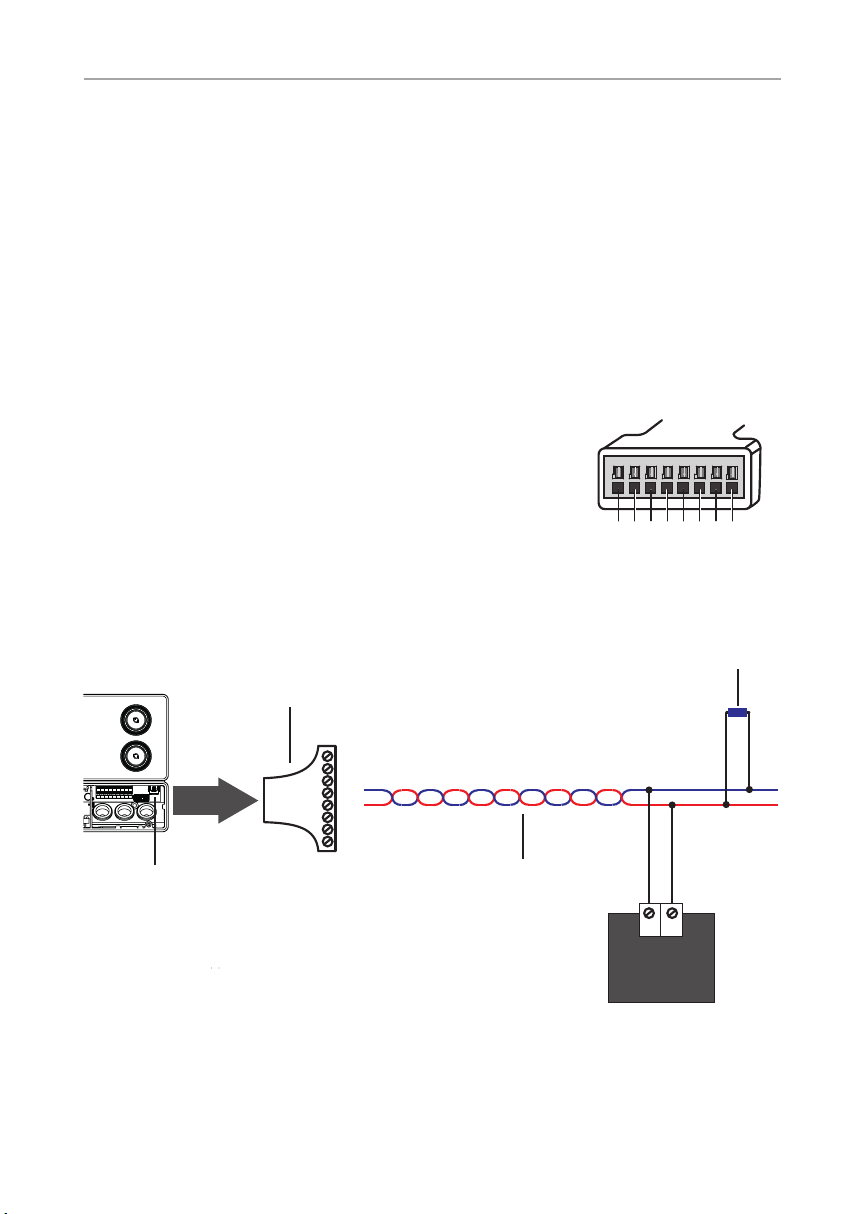

Abb. 1: Klemmenbelegung
des Adapters
RJ45-Buchse Twisted-Pair-Kabel
Terminierungswiderstand 120 W
Adapter RJ45 auf
Printklemme
1 2 3 4 5 6 7 8
Abb. 2: Schematische Darstellung
Anbindung von Geräten der Professional-Serie an Hausbussysteme mit
RS-485-Anbindung
DE
Montageanweisung – nur für Fachpersonal S. 5/12
3. Funktionsumfang
Die folgende Aufzählung umfasst alle Abfragen und Einstellungen, die die RS485-
Schnittstelle ermöglicht. Der tatsächliche Funktionsumfang hängt von der ver-
wendeten Saunasteuerung, von der Art der Geräte, die an der Saunasteuerung
angeschlossen sind, und von der Fühlerbetriebsart ab.
(R/W) Wert kann eingestellt und abgefragt werden (= read/write)
(R) Wert kann nur abgefragt werden (= read)
Mögliche Einstellungen und Abfragen:
●Status (on/off) (R/W)
– Sauna
– Verdampfer / Feuchte
– Licht
– Lüfter
– Zusatzausgang
– Vorwahlzeit-Timer
– Userprogramm-Funktion
●Eingestellte Sollwerte (R/W)
– Sauna
– Feuchte
●Fühler-Werte (R)
– Ofenfühler-Temperatur
– Bankfühler-Temperatur
– Ist-Feuchte
– Folienfühler-Temperatur
●Eingestellte Leistungsstufe (nur bei aktivierter Dimmfunktion) (R/W)
– Licht
– Lüfter
– Zusatzausgang
●Vorwahlzeit (R/W)
●Laufzeit (R/W)
●Nachtrockenprogramm (R/W)
●Einstellung der Benutzerprogramme (R)
●Einstellung der Funktionswahlschalter (R)
●Software-Version (R)
●Art der Saunsteuerung (Pro-B2, Pro-B3, ...) (R)
●Allgemeiner Status (R)
Montageanweisung – nur für Fachpersonal S. 6/12
4. Settings
5. Kommandoübersicht
5.1. Allgemeines
●Aufbau der Kommandos (CMDs)
– Status-Abfragen: get (parameter)
Antwort (ACK): (PARAMETER) (ON/OFF);
– Wert-Abfragen: get (parameter) val
Antwort: (PARAMETER) (WERT)(UNIT) ;
– Status-Einstellungen: set (parameter) (on/off)
Antwort: (PARAMETER) (ON/OFF);
– Wert-Einstellungen: set (parameter) val (Wert)
Antwort: (PARAMETER) (WERT)(UNIT) ;
●Die CMDs werden mit CR (carriage return) abgeschlossen.
●Ein LF (line feed) ist nicht nötig.
●Jedes ACK wird mit ";" beendet.
●Bei den ACKs von Wert-Einstellungen und Wert-Abfragen kommt vor dem
abschließenden ";" ein Leerzeichen. Bei ACKs von Status-Einstellungen und
Status-Abfragen kommt das ";" gleich nach dem ON oder OFF.
Funk-
tion
Kommandos (CMD)
Beschreibung
CMD Para-
meter Status Wert
Sauna set sauna on/off schaltet den Saunaofen ein/aus
set sauna val 30-110 stellt als Soll-Temperatur den gewähl-
ten Wert zwischen 30 und 110 °C ein
get sauna fragt den Sauna-Status (on/off) ab
get sauna val fragt die eingestellte Soll-Temperatur
ab
Baudrate: 57600
Daten-Bits: 8
Stop-Bits: 1
Parity: No
DE
Montageanweisung – nur für Fachpersonal S. 7/12
5.2. Komandoliste
Funk-
tion
Kommandos (CMD)
Beschreibung
CMD Para-
meter Status Wert
Ver-
dampfer
set steam on/off schaltet den Verdampfer ein/aus
set steam val 0-100 stellt als Soll-Feuchte den gewählten
Wert zwischen 0 und 100 % ein
get steam fragt den Verdampfer-Status (on/off)
ab
get steam val fragt die eingestellte Soll-Feuchte ab.
Licht set light on/off schaltet das Licht ein/aus
set light val 0-100 stellt die Lichtleistung auf den gewähl-
ten Wert zwischen 0 und 100 %
get light fragt den Licht-Status (on/off) ab
get light val fragt die eingestellte Lichtleistung ab
Lüfter set fan on/off schaltet das Licht ein/aus
set fan val 0-100 stellt die Lüfterleistung auf den ge-
wählten Wert zwischen 0 und 100 %
get fan fragt den Lüfter Status (on/off) ab
get fan val fragt die eingestellte Lüfterleistung ab
Zusatz-
ausgang
set i-switch on/off schaltet den Zusatzausgang ein/aus
set i-switch val 0-7 stellt die Zusatzausgang-Leistung auf
den gewählten Wert zwischen 1 und 7
get i-switch fragt den Zusatzausgang-Status (on/
off) ab
get i-switch val fragt die eingestellte Zusatzausgang-
Leistung ab
Vorwahl-
zeit
get timer on/off schaltet den Vorwahlzeit-Timer ein/aus
get timer val 5-1440 stellt den Vorwahlzeit-Timer auf den
gewählten Wert zwischen 5 und 1440
Minuten
set timer fragt den Status des Vorwahlzeit-
Timers (on/off) ab
set timer val fragt die verbleibende Vorwahlzeit in
Minuten ab
Montageanweisung – nur für Fachpersonal S. 8/12
Funktion Kommandos (CMD) Beschreibung
CMD Parameter Status Wert
Ofen-
Temperatur
get temp-heater val fragt die vom Ofenfühler
gemessene Temperatur ab
Bank-
Temperatur
get temp-bench val fragt die vom Bankfühler
gemessene Temperatur ab
Ist-Feuchte get humidity val fragt die vom Feuchtefühler
gemessene Feuchte ab
Folien-Tem-
peratur
get foil-temp val fragt die vom Folienfühler
gemessene Temperatur ab
Heizzeit-
begrenzung
set heattimer val 0-1440 stellt die Heizzeit auf den ge-
wählten Wert zwischen 0 und
1440 Minuten*
get heattimer fragt den Status des Heizzeit-
Timers (on/off) ab
get heattimer val fragt die verbleibende Heizeit
in Minuten ab
Benutzer-
programme
set user-prog on/off startet/stoppt das ausgewähl-
te Benutzerprogramm
set user-prog val 1-5 wählt ein Benutzerprogramm
aus
get user-prog fragt den Status der Benut-
zerprogramm-Funktion ab
get user-prog val fragt die Nummer des der-
zeit laufenden Benutzerpro-
gramms ab
DE
Montageanweisung – nur für Fachpersonal S. 9/12
*Der tatsächlich einstellbare Wert hängt von der Einstellung der Funktionswahlschalter ab.
Funktion Kommandos (CMD) Beschreibung
CMD Parameter Status Wert
Nachtro-
ckenpro-
gramm
set dryprog off beendet vorzeitig das
Nachtrockenprogramm
get dryprog fordert den Status des
Nachtrockenprogramms an
Funktions-
wahlschal-
ter
get cong fragt die Einstellung der
Funktionswahlschalter und
Software-Einstellungen ab
Information get info fordert die Software-Version
und die Art der angeschlos-
senen Saunasteureung (Pro-
B2, Pro-B3 etc) an
Status get status fordert den Status der Sau-
nasteuerung bzw. ev. Fehler-
meldungen an
Montageanweisung – nur für Fachpersonal S. 10/12
6. Beispiele
Finnischen Saunabetrieb einschalten
set sauna on
SAUNA ON;
set sauna val 85
SAUNA 85C ;
....
set sauna val 300
SAUNA 110C ;
Soll-Temperatur einstellen
Der eingestellet Wert hängt liegt über der maximal einstellbaren Temperatur, darum wird
automatisch die maximal einstellbare Temperatur gesetzt.
get sauna
SAUNA ON;
....
get sauna val
SAUNA 110C ;
Sauna-Status und Soll-Temperatur abfragen
set user-prog val 3
USER-PROG 3 ;
....
get user-prog val
USER-PROG 3 ;
Benutzerprogramm starten und abfragen
get info
INFO
SW-VERSION 1.03
TYPEC3;
Software-Version und Art der Steuerung abfragen
