Harvia sentiotec Basic CORNER Manuale utente
BASIC-C
Version 04/19 Artikel-Nr. 1-048-896
DE
MONTAGEANLEITUNG
Deutsch
EN
FR
IT
PL
PT
Massivsauna
Basic
CORNER
195 x 187 x 204 cm
Inhaltsverzeichnis
1. Montage Vorbereitung 3
1.1. Benötigtes Werkzeug 4
1.2. Wartung und Reinigung 5
1.3. Entsorgung 5
1.4. Stückliste Basic Corner 6
2. Montage der Kabine 8
2.1. Montage der Wandelemente 8
2.2. Montage Dach 13
2.3. Montage Lüftungsschieber 15
2.4. Montage Inneneinrichtung 16
2.5. Montage Zubehör 18
2.6. Montage Tührrahmen 20
2.7. Montage Abdeckleisten 22
3. Grundriss 24
DE
Montageanleitung S. 3/24
1. Montage Vorbereitung
Lesen Sie diese Montageanleitung gut durch und bewahren Sie sie in der Nähe
der Sauna auf. So können Sie jederzeit Produktinformationen nachlesen.
Wichtige Hinweise:
●Kontrollieren Sie, bevor Sie mit der Arbeit beginnen, anhand der Stückliste,
ob alle Einzelteile auch tatsächlich mitgeliefert wurden. Sollten Einzelteile
ausnahmsweise fehlen, benachrichtigen Sie spätestens 14 Tage nach Erhalt
der Kabine Ihren Händler.
●Der Raum, in dem die Saunakabine montiert wird, muss trocken sein und
eine entsprechende Luftzirkulation gewährleisten.
●Der Fußboden muss waagrecht und eben sein, bevorzugt Stein- oder Flie-
senboden.
●Für die Montagearbeiten der Kabine wird eine Mindestraumhöhe von 230 cm
benötigt.
●Es muss ein Wandabstand von mindestens 5 cm eingehalten werden.
●Die Innen zu verwendenden Holzteile dürfen nicht mit Imprägniermittel be-
handelt werden.
●Für die Montage benötigen Sie einen Helfer.
●Holz ist ein Naturprodukt, das trotz guter Lagerung aufquellen, schwinden
oder sich verziehen kann. Aus diesem Grund kann es vorkommen, dass bei
der Montage etwas Kraft aufgebracht werden muss.
●Alle Verschraubungen müssen vorgebohrt werden.
Achtung!
Der Elektroanschluss darf nur durch eine Elektrofachkraft oder eine ver-
gleichsweise qualizierte Person ausgeführt werden.
Sie nden diese Montageanleitung auch im Downloadbereich unserer
Webseite auf www.sentiotec.com/downloads.
Montageanleitung S. 4/24

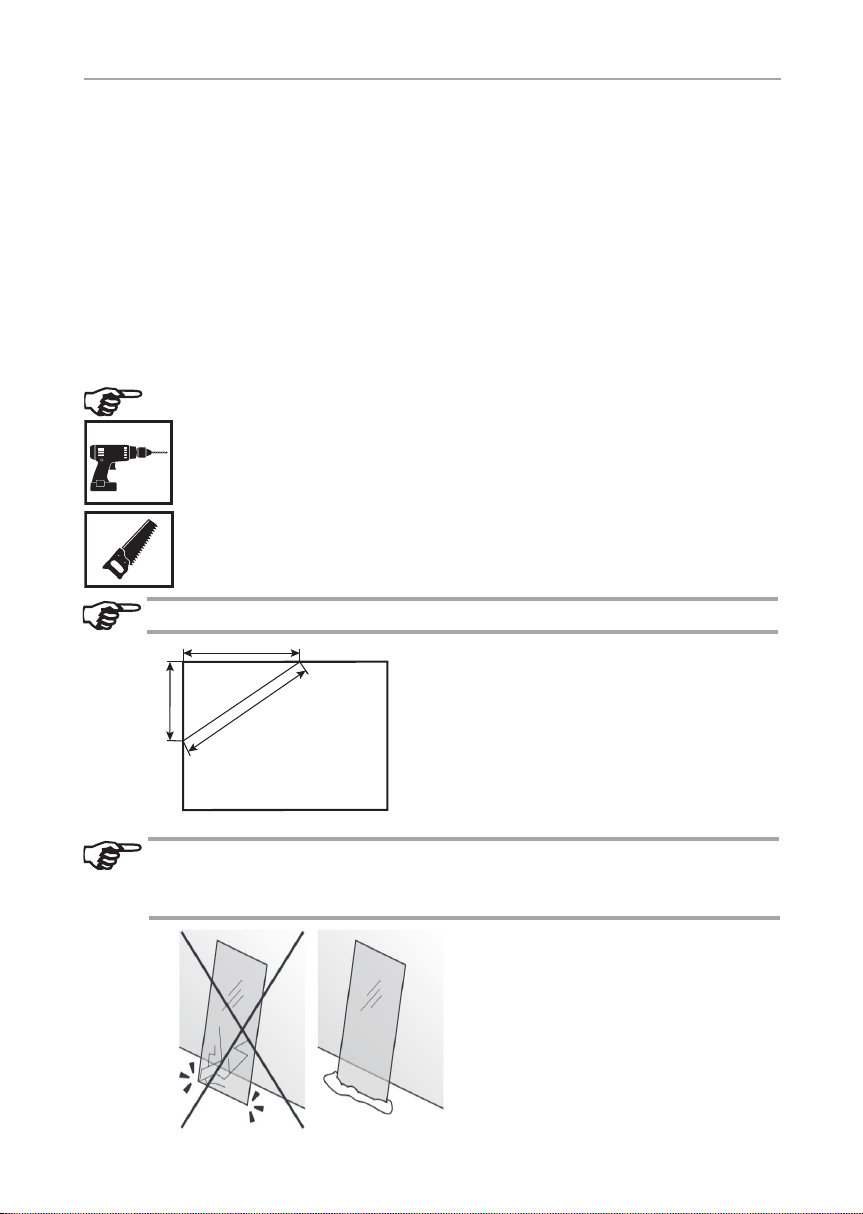

1.1. Benötigtes Werkzeug
●Hammer und Beilageholz oder einen Gummihammer
●Akkuschrauber mit Bits für Kreuzschrauben und Torx
●Rollmaßband
●Bohrer mit Durchmesser 3 mm, 10 mm, 20 - 30 mm (für Stromkabel Saunaofen)
●Wasserwaage
●Innensechskant-Schlüssel 1,5 mm
●Universalmesser
●Leiter
60 cm
80 cm
100 cm
Dieses Symbol kennzeichnet Tipps und nützliche Hinweise
Vorbohren
Ablängen auf Naturmaß mit Feinsäge
Überprüfung des rechten Winkel:
Vorsichtiger Umgang mit Glas: Besondere Vorsicht gilt den Glaskanten -
Gehärtetes Glas kann bei Stößen in kleine Scherben zerspringen. Legen
Sie ein Schutzpolster (z.Bsp.: Verpackungs-Karton) unter die Glaskante.
DE
Montageanleitung S. 5/24
1.2. Wartung und Reinigung
●Die Sauna sollte mit einem feuchten Tuch gereinigt werden. Verwenden Sie
nur warmes Wasser - keine Reinigungsmittel.
●Wird die Sauna längere Zeit nicht benutzt, empfehlen wir, die Kabine einmal
im Monat aufzuheizen.
Harzgallen sind kein Reklamationsgrund. Da in Fichtenholz immer wieder
Harzgallen vorkommen und man beim Aussortieren nicht erkennen kann
in welcher Tiefe diese sich benden.
Wenn diese knapp unter der Oberäche sind brechen sie bei Hitzeent-
wicklung auf und „bluten“ aus.
Das ausgelaufene Harz kann man mit einem Aceton gedrängtem Lappen
entfernen. Wenn lediglich Harztropfen entstehen, lassen Sie diese aus-
härten und schaben sie anschließend mit einem Messer vorsichtig ab.
1.3. Entsorgung
●Entsorgen Sie die Verpackungsmaterialien nach den gültigen Ent-
sorgungsrichtlinien.
●Altgeräte enthalten wiederverwendbare Materialien, aber auch schäd-
liche Stoffe. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den
Restmüll, sondern entsorgen Sie das Gerät nach den örtlich gelten-
den Vorschriften.
Montageanleitung S. 6/24
Wandelemente
1 Wandelement Rückwand unten
mit Lüftungsausschnitt 185 x 102 x 4 cm
1 Wandelement Rückwand links unten 185 x 102 x 4 cm
1 Wandelement linke Seite unten 126,8 x 102 x 4 cm
1 Wandelement rechte Seite unten 122,8 x 102 x 4 cm
2 Wandelemente Rückwand oben 185 x 108,8 x 4 cm
1 Wandelement mit Glas linke Seite oben 126,8 x 108,8 x 4 cm
1 Wandelement mit Glas rechte Seite oben 122,8 x 108,8 x 4 cm
1 Türstock 204 x 88 x 4 cm
Dachelemente
1 Dachelement 176 x 92 x 5,7 cm
1 Dachelement schräg 176 x 92 x 5,7 cm
Auageleisten
1Dachauageleiste 181 x 4 x 4 cm
1Dachauageleiste 169 x 4 x 4 cm
1Dachauageleisten 1 x 45° 126,3 x 4 x 4 cm
1Dachauageleisten 1 x 45° 118,3 x 4 x 4 cm
1Dachauageleiste 2 x 45° 88,7 x 4 x 4 cm
2 Abdeckleisten außen Ecken 204 x 8 x 1,5 cm
4Abdeckleisten außen Ecken 1 x 67° 204 x 8 x 1,5 cm
4Abdeckleisten innen Ecken 1 x 67° 204 x 6,5 x 1,5 cm
2Abdeckleisten außen Türe 69,3 x 8 x 1,5 cm
2Abdeckleisten innen Türe 67,7 x 8 x 1,5 cm
1 Dachabdeckleiste innen 176 x 8 x 1,5 cm
1 Kabelabdeckleiste 194 x 4 x 3 cm
3Bankauageleisten 50 x 4 x 4 cm
2Bankauageleiste 100 x 4 x 4 cm
Az Bezeichnung Maß
1.4. Stückliste Basic Corner
DE
Montageanleitung S. 7/24
Az Bezeichnung Maß
Inneneinrichtung
2 Bänke 184 x 50 x 8 cm
1 Bank 126,5 x 50 x 8 cm
2 Leisten Ofenschutzgitter 55 x 8 x 1,5 cm
4 Leisten Ofenschutzgitter 46,5 x 8 x 1,5 cm
2 Leisten Ofenschutzgitter 71 x 3 x 3 cm
2 Leisten Ofenschutzgitter 39 x 3 x 3 cm
1 Kopfstütze 30 x 28 cm
1 Lampenschutzgitter 52 x 24,5 x 2,7 cm
1 Lüftungsschieber 52 x 14 x 1,5 cm
Glaselemente
1 Türrahmen mit Glastür 178,3 x 73,5 x 4 cm
Zubehör
1 Türgriff Set
1 Saunaleuchte
1 3 Lfm. Silikonkabel 5 x 2,5mm²
1 3 Lfm. Silikonkabel 3 x 1,5mm²
1 Montagematerialset
1 Montageanleitung
Montageanleitung S. 8/24
2. Montage der Kabine
Beachten Sie dazu den Grundrissplan auf Seite 26.
2.1. Montage der Wandelemente

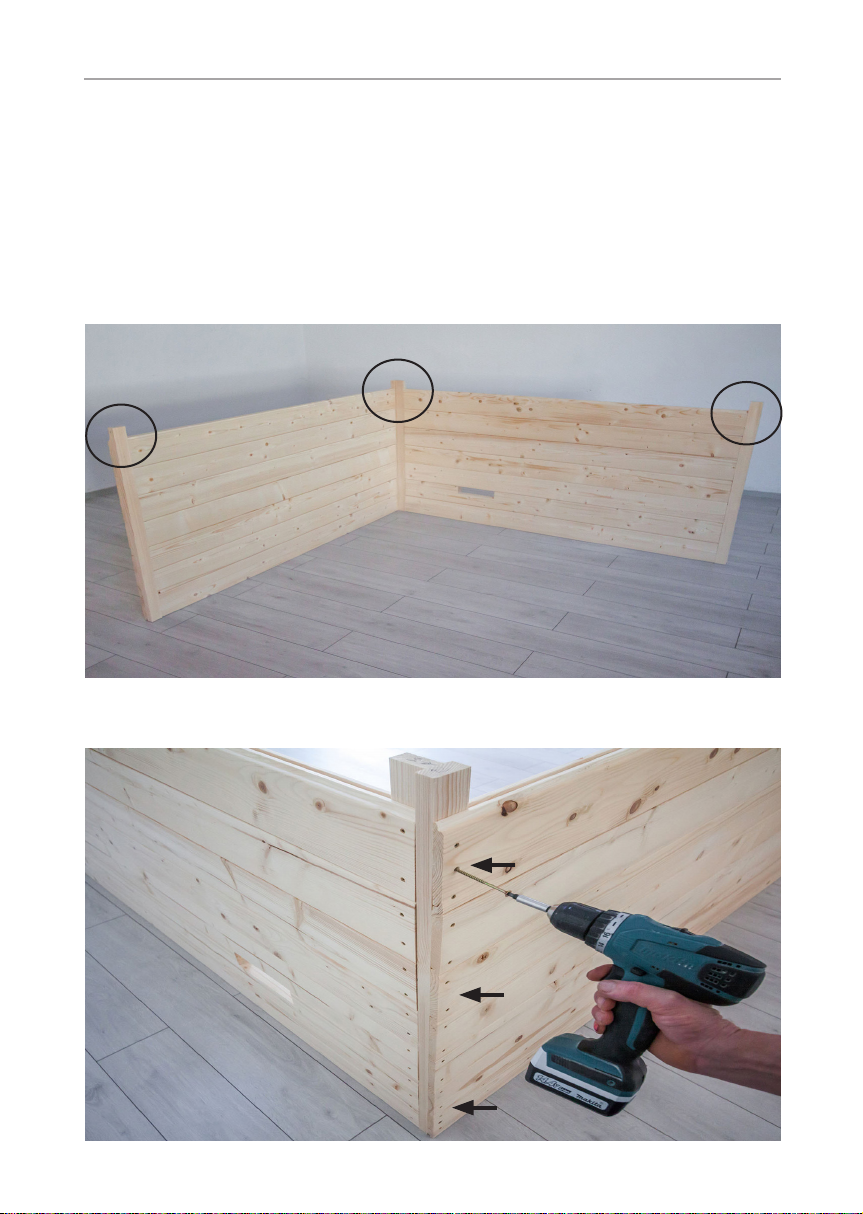

Beginnen Sie mit dem Unterteil der Rückwand ( Lüftungsschieber) und der
Rückwand links. Die Unterteile sind durch die überstehenden Verbindungsleisten
erkennbar.
Verschrauben Sie die Rückwand mit der Seitenwand.
3 Stk. Schrauben 5 x 80 mm
DE
Montageanleitung S. 9/24

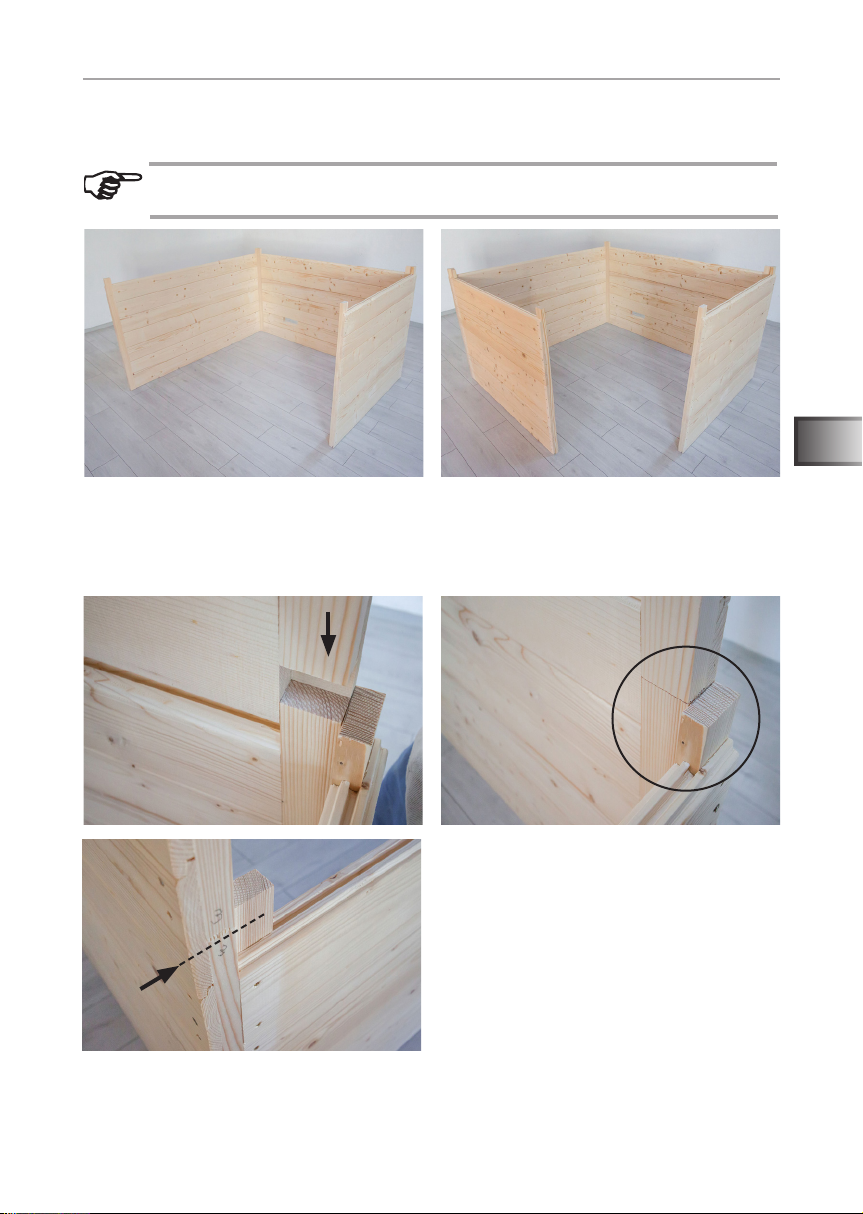

Wiederholen Sie dies mit der rechten und linken Seitenwand.
6 Stk. Schrauben 5 x 80 mm
Bei der Montage der Oberteile beginnen Sie wieder mit der Rückwand. Achten
Sie auf den bündigen Abschluss mit den Verbindungsleisten der unteren Wan-
delemente.
Montage Wandelemente oben
Verschrauben Sie die obere Rückwand beidseitig mit der überstehenden Leis-
te der unteren Rückwand. 2 Stk. Schrauben 5 x 80 mm
Überprüfen Sie die rechten Winkel, bevor Sie weitere Wandelemente
verschrauben. Beachten Sie den Tipp auf Seite 4.
Montageanleitung S. 10/24

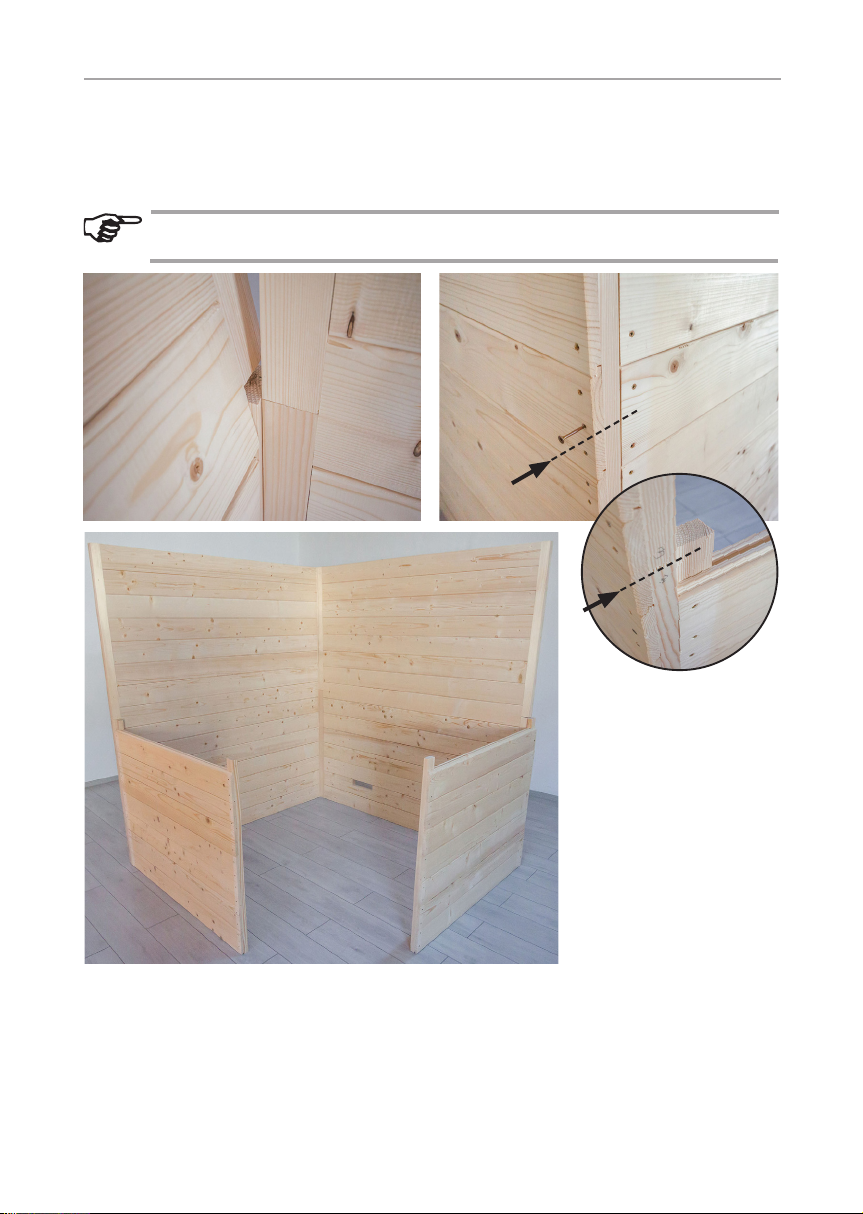

Beachten Sie, dass das obere Wandelement jeweils mit der überstehen-
den Leiste des unteren Wandelements verschraubt sein muss.
Bei der Montage der oberen Wandelemente achten Sie auf den bün-
digen Abschluss mit den Verbindungsleisten der unteren Wandele-
mente. Verschrauben Sie die oberen Wandelememente miteinander,
je Wandelement 3 Stk. Schrauben 5 x 80 mm
