Harvia sentiotec WELLFUN LARGE Guida
WELLFUN-L
Version 11/19 Artikel-Nr. 1-030-302
DE
MONTAGEANLEITUNG
Deutsch
Massivsauna
WELLFUN
LARGE
206 x 206 x 204 cm
EN
FR
Montageanleitung S. 2/22
Montage Vorbereitung
Lesen Sie diese Montageanleitung gut durch und bewahren Sie sie in der Nähe
der Sauna auf. So können Sie jederzeit Produktinformationen nachlesen.
Wichtige Hinweise:
●Kontrollieren Sie, bevor Sie mit der Arbeit beginnen, anhand der Stückliste,
ob alle Einzelteile auch tatsächlich mitgeliefert wurden. Sollten Einzelteile
ausnahmsweise fehlen, benachrichtigen Sie spätestens 14 Tage nach Erhalt
der Kabine Ihren Händler.
●Der Raum, in dem die Saunakabine montiert wird, muss trocken sein und
eine entsprechende Luftzirkulation gewährleisten.
●Der Fußboden muss waagrecht und eben sein, bevorzugt Stein- oder Flie-
senboden.
●Für die Montagearbeiten der Kabine wird eine Mindestraumhöhe von 230 cm
benötigt.
●Es muss ein Wandabstand von mindestens 5 cm eingehalten werden.
●Die Innen zu verwendenden Holzteile dürfen nicht mit Imprägniermittel be-
handelt werden.
●Für die Montage benötigen Sie einen Helfer.
●Holz ist ein Naturprodukt, das trotz guter Lagerung aufquellen, schwinden
oder sich verziehen kann. Aus diesem Grund kann es vorkommen, dass bei
der Montage etwas Kraft aufgebracht werden muss.
●Alle Verschraubungen müssen vorgebohrt werden.
Achtung!
Der Elektroanschluss darf nur durch eine Elektrofachkraft oder eine ver-
gleichsweise qualizierte Person ausgeführt werden.
Sie nden diese Montageanleitung auch im Downloadbereich unserer
Webseite auf www.sentiotec.com/downloads.
Montageanleitung S. 3/22
DE
60 cm
80 cm
100 cm
Dieses Symbol kennzeichnet Tipps und nützliche Hinweise
Vorbohren
Ablängen auf Naturmaß mit Feinsäge
Überprüfung des rechten Winkel:
Vorsichtiger Umgang mit Glas: Besondere Vorsicht gilt den Glaskanten -
Gehärtetes Glas kann bei Stößen in kleine Scherben zerspringen. Legen
Sie ein Schutzpolster (z.Bsp.: Verpackungs-Karton) unter die Glaskante.
Benötigtes Werkzeug
●Hammer und Beilageholz oder einen Gummihammer
●Akkuschrauber mit Bits für Kreuzschrauben und Torx
●Rollmaßband
●Bohrer mit Durchmesser 3 mm, 10 mm, 20 - 30 mm (für Stromkabel Saunaofen)
●Wasserwaage
●Innensechskant-Schlüssel 1,5 mm
●Universalmesser
●Leiter
Montageanleitung S. 4/22
Wartung und Reinigung
●Die Sauna sollte mit einem feuchten Tuch gereinigt werden. Verwenden Sie
nur warmes Wasser - keine Reinigungsmittel.
●Wird die Sauna längere Zeit nicht benutzt, empfehlen wir, die Kabine einmal
im Monat aufzuheizen.
Harzgallen sind kein Reklamationsgrund. Da in Fichtenholz immer wieder
Harzgallen vorkommen und man beim Aussortieren nicht erkennen kann
in welcher Tiefe diese sich benden.
Wenn diese knapp unter der Oberäche sind brechen sie bei Hitzeent-
wicklung auf und „bluten“ aus.
Das ausgelaufene Harz kann man mit einem Aceton gedrängtem Lappen
entfernen. Wenn lediglich Harztropfen entstehen, lassen Sie diese aus-
härten und schaben sie anschließend mit einem Messer vorsichtig ab.
Entsorgung
●Entsorgen Sie die Verpackungsmaterialien nach den gültigen Ent-
sorgungsrichtlinien.
●Altgeräte enthalten wiederverwendbare Materialien, aber auch schäd-
liche Stoffe. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den
Restmüll, sondern entsorgen Sie das Gerät nach den örtlich gelten-
den Vorschriften.
Montageanleitung S. 5/22
DE
2 Bodenrahmen Massivleisten 66 x 4 x 9 cm
3 Bodenrahmen Massivleisten 204 x 4 x 9 cm
4 Eckleisten 90° 193 x 6 x 6 cm
4 Seitenwände A/B 193 x 48 x 4 cm (1 Stk. mit Abluftausschnitt)
8 Seitenwände 193 x 48 x 4 cm
2 Seitenwände 193 x 60 x 4 cm (1 Stk. Elektroelement)
4 Dachauageleisten Massivleisten 197 x 4 x 4 cm
4 Dachabdeckleisten Massivleisten 4 x 1,2 cm (2 Stk. 192 cm; 2 Stk. 200 cm)
2 Dachelemente 194 x 49 x 4 cm
2 Dachelemente 194 x 48 x 4 cm
3 Dachkranzleisten Massivleisten 4 x 2 cm (2 Stk. 210 cm - 1 x 45°; 1 Stk. 208 cm - 2 x 45°)
6 Bankauageleisten Massivleisten 4 x 4 cm; (3 Stk. 58 cm; 2 Stk. 120 cm; 1 Stk. 48,5 cm)
2 Montageleisten für Banksichtblenden 26 x 4 x 4 cm
2 Bänke 195 x 60 x 10 cm
1 Bank 135 x 60 x 10 cm
1 Banksichtblende 195 x 34 x 2 cm
2 Rückenlehnen 190 x 28 x 2 cm
2 Kopfstützen 40 x 36 x 12 cm
1 Türstock 202 x 72 x 4 cm inkl.Glastüre 191,5 x 59 x 0,8 cm
1 Türbeschläge Set
1 Innenbeleuchtung
1 Lampensichtblende 52 x 24,5 x 3 cm
1 Bodenrost 70 x 50 cm
1 Ofenschutzgitter 2 tlg. 57 x 47,7 x 75 cm
1 Lüftungsschieber 52,5 x 14 x 1,2 cm
1 Fremde Federleiste 200 x 2,6 x 1,2 cm
3 lfm Silikonkabel 5 x.2,5 mm²
3 lfm Silikonkabel 3 x.1,5 mm²
1 Montagematerialset
1 Montageanleitung
Die Stückliste dient auch als Reklamationsbogen!
Stückliste WELLFUN LARGE
Montageanleitung S. 6/22

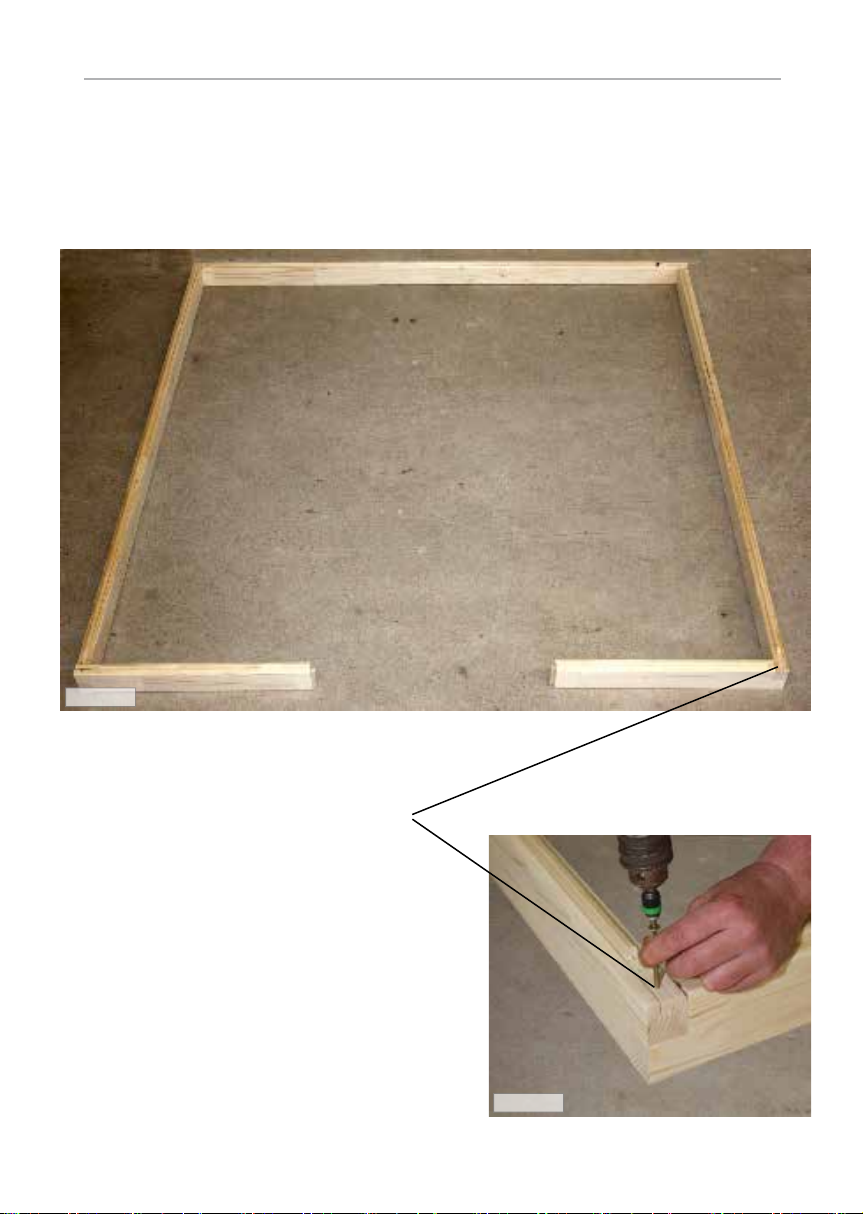

Abb 1.1
Abb 1.2
Schrauben 4 x 70 mm
Montageanleitung S. 7/22
DE

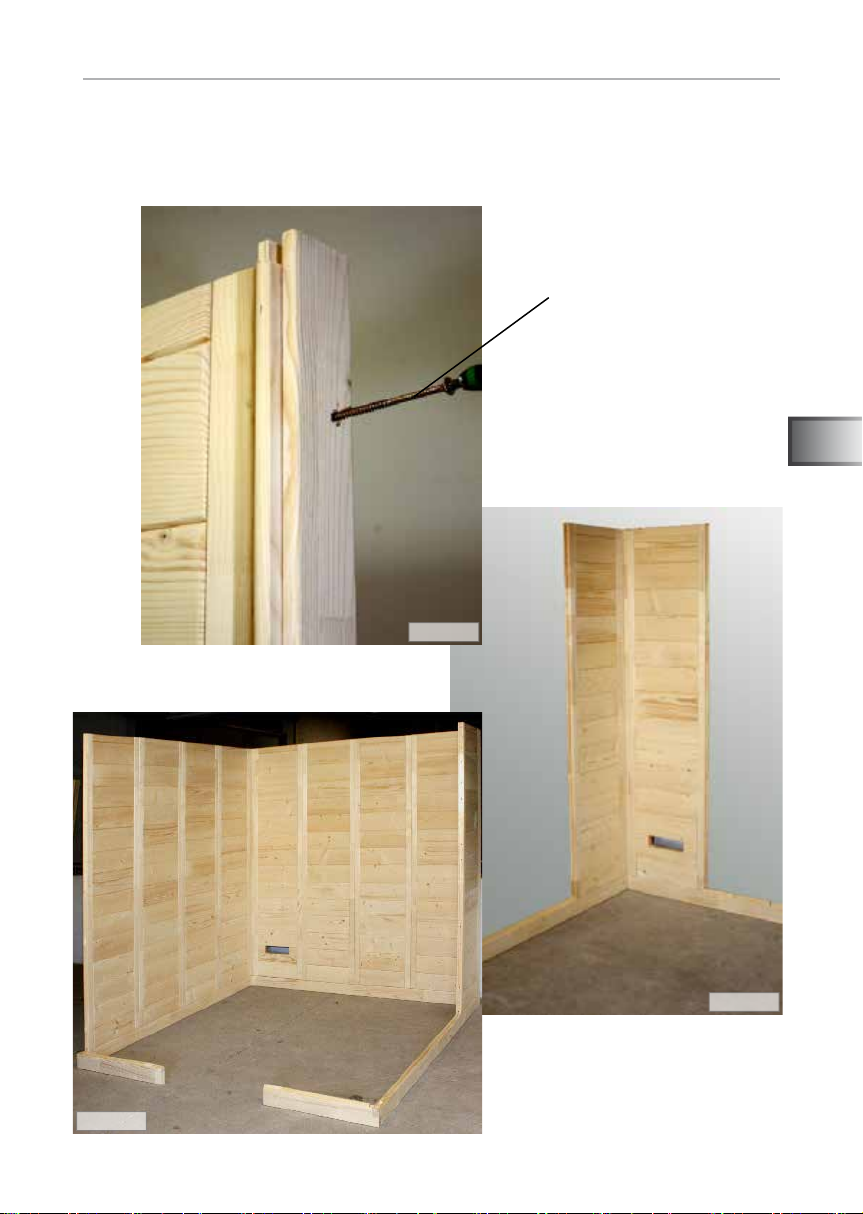

Abb 1.3
Abb 1.4
Schrauben 6 x 120 mm
Abb 1.5
Montageanleitung S. 8/22

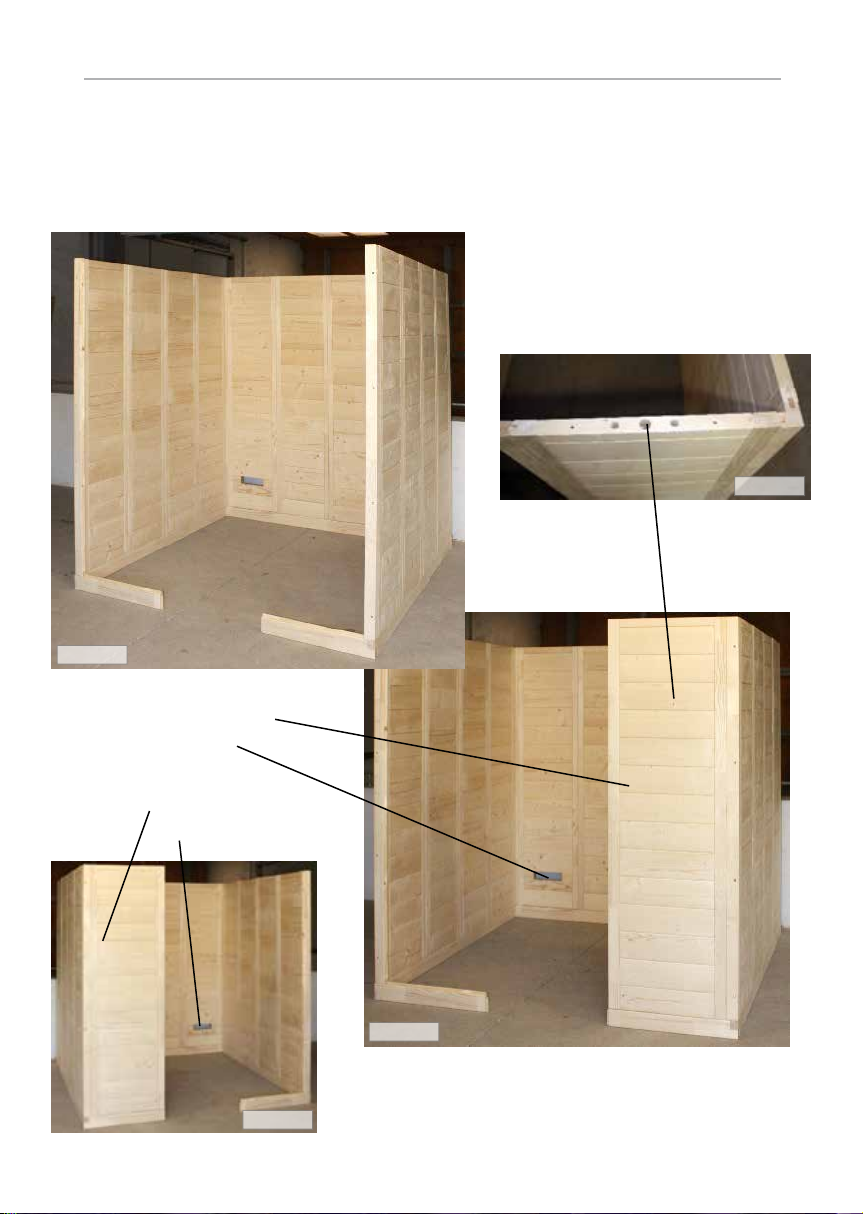

Abb 1.6
Abb 1.7
Elektroelement rechts -
Abluft links hinten.
Elektroelement links -
Abluft rechts hinten
Abb 1.8
Abb 1.9
Montageanleitung S. 9/22
DE

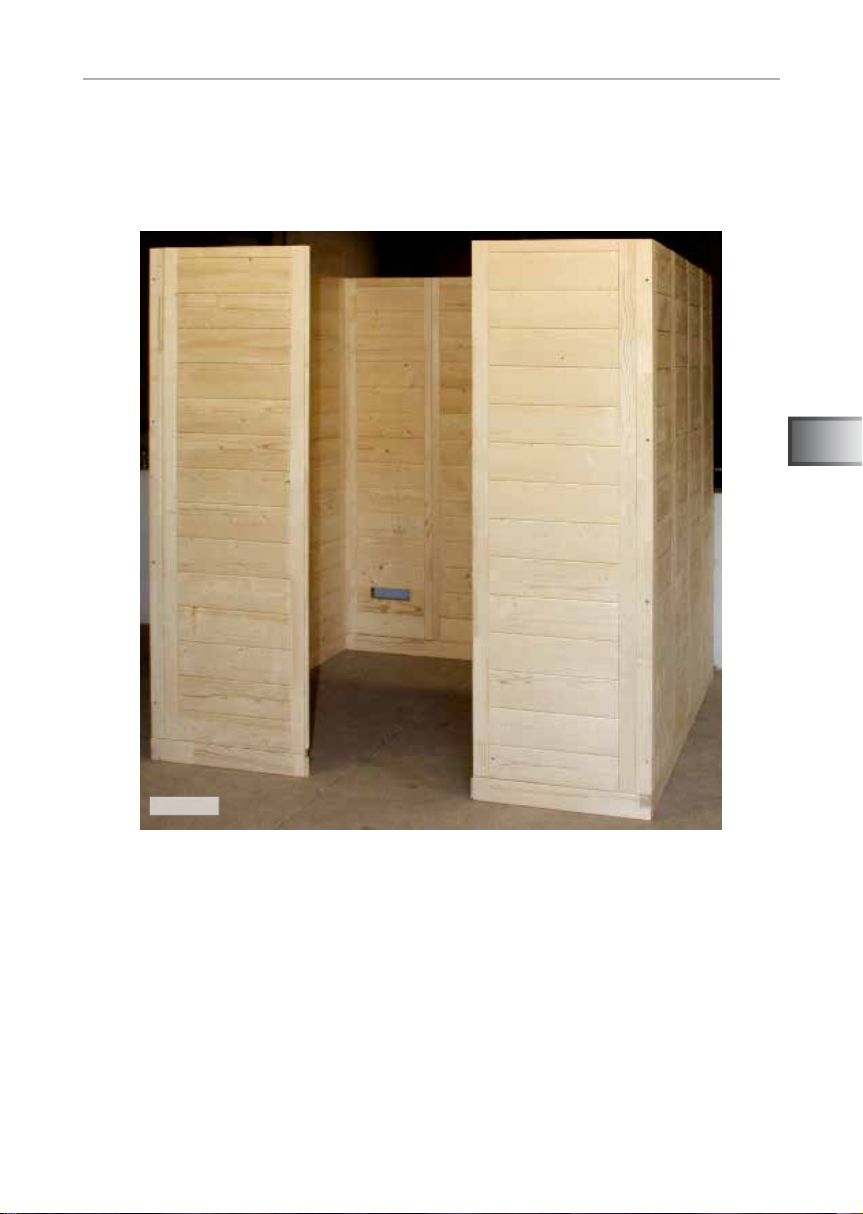

Abb 1.10
Montageanleitung S. 10/22
Abb 1.12
Abb 1.13

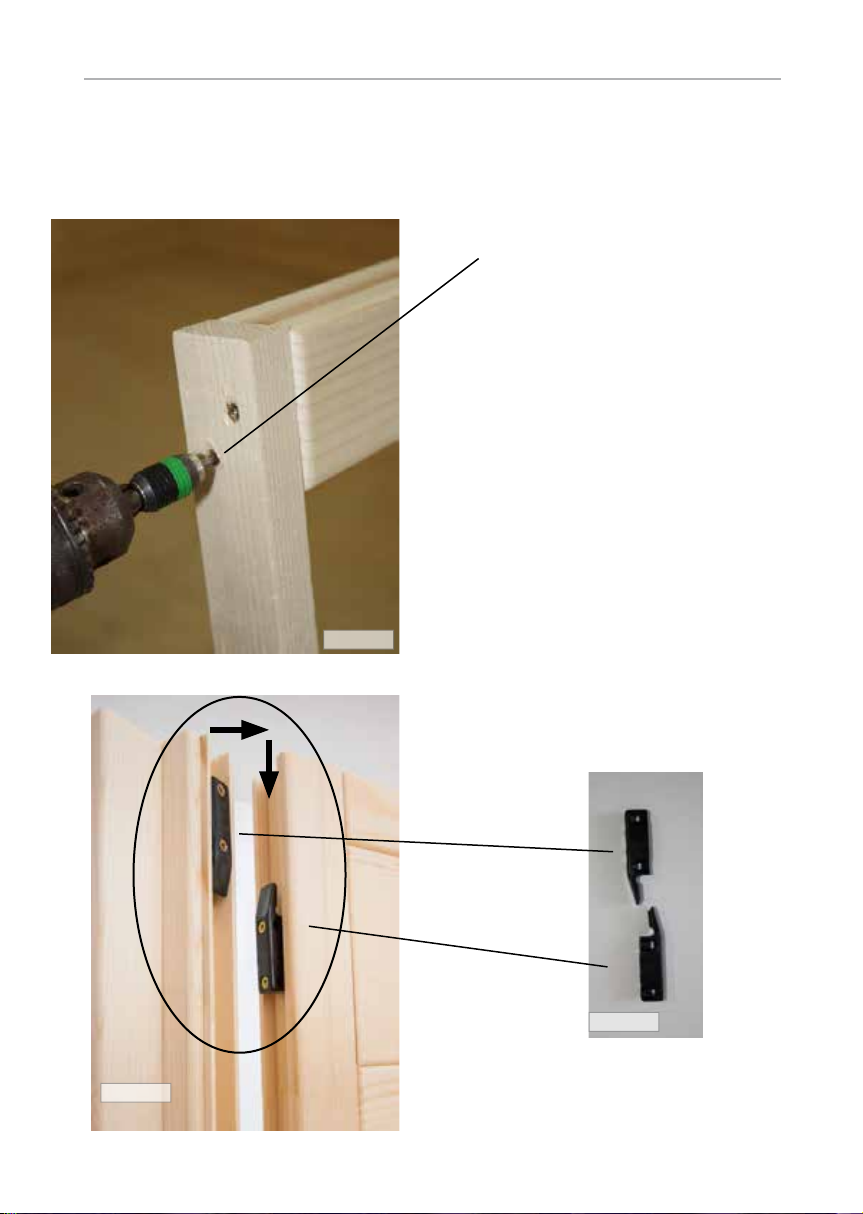

Transportleiste vom Türstock entfernen
Multiclip
Abb 1.14
