HELVEST® FleX system

ES400 Quickstart

1 - Connect the mo uel to the HP100 motherboar . Be careful to proper align the connectors and not

to force them.

1 - Schließen Sie as Mo ul an ie Hauptplatine HP100 an. Achten Sie darauf, die Stecker richtig

auszurichten und nicht zu verbiegen.

1 - Connecter le mo ule à la carte mère HP100. Veillez à aligner correctement les connecteurs et à ne

pas les forcer

1 - Connettere il mo ulo alla sche a ma re HP100. Fare

attenzione che i connettori siano allineati e non forzarli

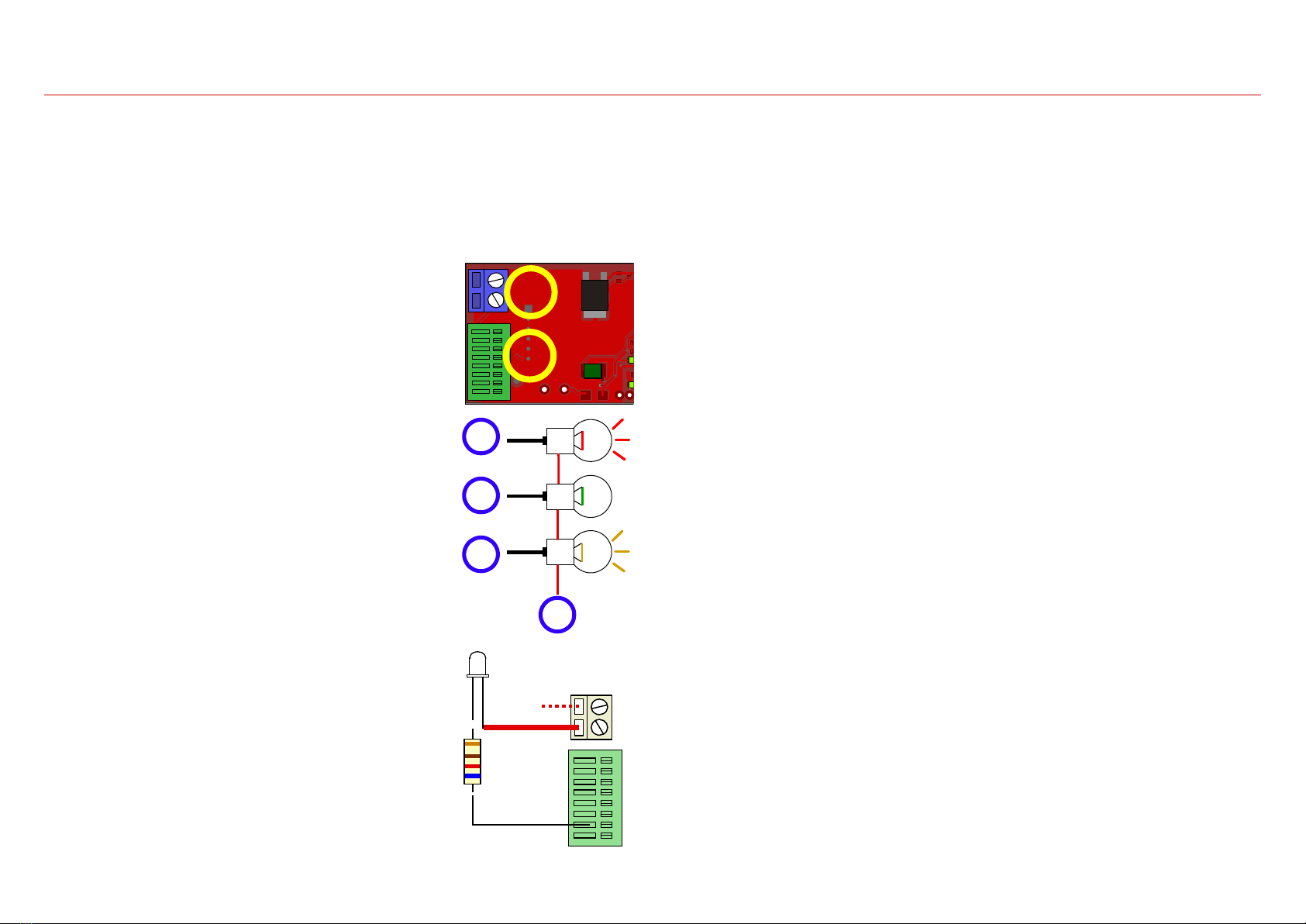

2 -Connect the lights or the evices to be powere to the connectors

shown in the figure. he common wire (3, positive) must be connected

to connector no. 1, the wire that selects the device to be powered (4,

negative) must be connected to connector no. 2.

2 - Schließen Sie ie Geräte an ie in er Abbil ung gezeigten

Anschlüsse an. Das gewöhnliche Haupt-Kabel (3, positiv) muss mit dem

Anschluss Nummer 1 verbunden sein, das Kabel, das zum Gerät führt (4,

negativ), muss mit dem Anschluss Nummer 2 verbunden sein.

2- Connectez les appareils à alimenter aux connecteurs in iqués ans

la figure. Le fil commun (3, positif) doit être connecté au connecteur

numéro 1, le fil qui sélectionne l'appareil à alimenter (4, négatif) doit être

connecté au connecteur numéro 2.

2- Collegare i ispositivi a alimentare ai connettori in icati in

figura. Il filo di alimentazione comune (3, positivo) è da collegare al

connettore n. 1, il filo che seleziona il dispositivo da alimentare (4,

negativo) è da collegare al connettore n. 2.

3- To connect LEDs it is necessary to insert a resistor in series (if not

already included in the accessory).

3- Zum Anschluss von LEDs ist es notwen ig, einen Wi erstan in

Reihe zu schalten (falls nicht bereits in der Zubehör enthalten).

3- Pour connecter es LEDs, il est nécessaire 'insérer une résistance

en série (si elle n'est pas déjà incluse dans l'accessoire).

3- Per connettere ei LED è necessario inserire una resistenza in

serie (se non è già compresa nell’accessorio).

4 -The normally active outputs are outputs A (initially on, turn off if

selected), the normally inactive outputs are outputs B (initially off, turn

on if selected).

4 - Die normalerweise aktiven Ausg nge sind die Ausg nge A (zun chst: eingeschaltet, aber wahlweise

ausgeschaltet), die normalerweise inaktiven Ausg nge sind die Ausg nge B (zun chst ausgeschaltet ,

aber wahlweise eingeschaltet).

4- Les sorties normalement actives sont les sorties A (initialement activées et désactivées lorsque

sélectionnées), les sorties normalement inactives sont les sorties B (initialement désactivées et activées

lorsque sélectionnées).

4 - Le uscite normalmente attive sono le uscite A (inizialmente sono accese e vengono spente se

selezionate), le uscite normalmente inattive sono le uscite B (inizialmente sono spente e vengono accese

se selezionate).

5 - WARNING: The maximum current that can be supplied by the module depends on the supply

volta e of the HP100 motherboard:

For 12V DC power supply: 500 mA (about 25 coloured LEDs together on)

For 16V AC power supply or DCC bus: 300 mA (about 10-15 coloured LEDs together on)

Exceedin these values can lead to overheatin and fire risks.

5 - WARNUNG: Die maximale Stromleistun , die vom Modul eliefert werden kann, hän t von

der Versor un sspannun des HP100-Motherboards ab:

Für 12V DC Stromversorgung: 500 mA (ca. 25 farbige LEDs leuchten gleichzeitig).

Für 16V AC-Netzteil oder DCC bus: 300 mA (ca. 10-15 farbige LEDs leuchten gleichzeitig).

Eine Überschreitun dieser Werte kann zu Überhitzun und Brand efahr führen.

5 - ATTENTION : Le courant maximum qui peut être fourni par le module dépend de la tension

d'alimentation de la carte mère HP100 :

Pour alimentation 12V DC : 500 mA (environ 25 DELs allumées simulanément).

Pour alimentation 16V AC ou avec DCC: 300 mA (environ 10-15 DELs allumées simulanément).

Le dépassement de ces valeurs peut entraîner des risques de surchauffe et d'incendie.

5 - ATTENZIONE: La corrente massima erogabile al mo ulo ipen e alla tensione i

alimentazione ella sche a ma re HP100:

Per alimentazione a 12V DC: 500 mA (circa 25 LED colorati alimentati contemporaneamente).

Per alimentazione con 16V AC o bus DCC: 300 mA (10-15 LED colorati alimentati

contemporaneamente).

Superare questi valori comporta rischi i surriscal amento e incen io.

Output: 12V DC max. 750 mA

16V AC : 250 mA

DCC and other max. 125 mA.

Input: from motherboard/von der Hauptplatine/de la carte mère/dalla scheda madre HP100

Power

Acc.

Power



COM

Helvest HELVEST FleX ES400 - quickstart

IMPORTANT NOTICES TO BE READ BEFORE USE - WICHTIGE HINWEISE, DIE VOR DER VERWENDUNG ZU LESEN SIND

AVIS IMPORTANTS À LIRE AVANT UTILISATION - AVVERTENZE IMPORTANTI DA LEGGERE PRIMA DELL’USO

1 - CE conformity eclaration- CE Konformitätserklärung - CE eclaration e conformité -

CE ichiarazione i conformità:

We/ wir/ Nous/ Noi:

Helvest Systems GmbH, Route des Pervenches, 1, CH-1700 Fribourg (S itzerland)

hereby declare that the products/ erklären hiermit dass die Produkte/ déclarons par la

présente que les produits/ Con la presente dichiariamo che i prodotti :

DCC100, ES400, GAW400, HP100, UPW400

are in compliance with the standards/ den Normen entsprechen/ sont conformes aux

standards / sono conformi agli standard EN55032:2015, EN55024:2010+A1:2015.

and therefore comply with the Directive / und damit entsprechen sie der Richtlinie/ et ils

sont donc conformes à la directive/ e pertanto rispettano la direttiva 2004/30/EU

2 - WEEE

his symbol on the products packaging and accompanying documents means that used electrical and

electronic equipment (WEEE) should not be mixed with general household waste. he design of the

products makes them repairable or upgradeable in most cases. Please do not dispose, and return

defective or unused products according to the conditions stated on the site. Incorrect disposal of this

product may result in adverse effects on human health and the environment. In accordance with

national legislation, penalties may be applied for incorrect disposal.

Dieses Symbol auf der Verpackung und den Begleitdokumenten der Produkte bedeutet, dass

gebrauchte Elektro- und Elektronikgeräte (WEEE) nicht mit dem allgemeinen Hausmüll entsorgt

werden dürfen. Das Design der Produkt erlaubt in den meisten Fällen eine Reparatur oder

Erweiterung . Bitte nicht (selbstständig) entsorgen. Senden Sie defekte oder unbenutzte Produkte

gemäß den auf der Website angegebenen Bedingungen zurück. Eine unsachgemäße Entsorgung

dieses Produkts kann zu negativen Auswirkungen auf die menschliche Gesundheit und die Umwelt

führen. Im Einklang mit den nationalen Rechtsvorschriften können Sanktionen für eine

unsachgemäße Entsorgung verhängt werden.

Ce symbole sur l'emballage des produits et les documents d'accompagnement signifie que les

équipements électriques et électroniques usagés (DEEE) ne doivent pas être mélangés aux déchets

ménagers généraux. La conception des produits les rend réparables ou modernisables dans la plupart

des cas. Veuillez ne pas jeter et retourner les produits défectueux ou inutilisés selon les conditions

énoncées sur le site. L'élimination incorrecte de ce produit peut avoir des effets néfastes sur la santé

humaine et l'environnement. Conformément à la législation nationale, des sanctions peuvent être

appliquées en cas d'élimination incorrecte.

Questo simbolo sull'imballaggio dei prodotti e sui documenti di accompagnamento significa che le

apparecchiature elettriche ed elettroniche (RAEE) usate non devono essere mescolate con i rifiuti

domestici generici. La progettazione dei prodotti li rende riparabili o aggiornabili nella maggior parte

dei casi. Si prega di non gettare e di restituire i prodotti guasti o inutilizzati secondo le condizioni

riportate sul sito. Lo smaltimento scorretto di questo prodotto può provocare effetti negativi sulla

salute umana e sull'ambiente. In conformità con la legislazione nazionale, possono essere applicate

sanzioni in caso di smaltimento scorretto.

3 - SAFETY NOTICES - SICHERHEITSHINWEISE - AVIS DE SECURITÉ -

INFORMAZIONI PER LA SICUREZZA

hese products are not suitable for children under 14 years due to sharp edges and points required for

operations. Small parts may be swallowed. Install the product out of the reach of children. Please

keep the packaging.

Use this product only as described in the manual. Misuse or manipulation of the product can lead to

healt and fire hazard! Do not leave the product unattended.

Diese Produkte sind für Kinder und Jugendliche unter 14 Jahren nicht geeignet, da scharfe Kanten

und Spitzen vorhanden sind, die für den Betrieb erforderlich sind. Kleinteile könnten verschluckt

werden. Installieren Sie das Produkt außerhalb der Reichweite von Kindern. Bitte bewahren Sie die

Verpackung auf.

Verwenden Sie dieses Produkt nur wie in der Anleitung beschrieben. Missbrauch oder Manipulation

des Produkts kann zu Gesundheitsschäden und Brandgefahr führen! Lassen Sie das Produkt nicht

unbeaufsichtigt.

Ces produits ne conviennent pas aux enfants de moins de 14 ans en raison des arêtes vives et des

pointes nécessaires aux opérations. Les petites pièces peuvent être avalées. Installez le produit hors

de portée des enfants. Veuillez conserver l'emballage.

N'utilisez ce produit que de la manière décrite dans le manuel. Une mauvaise utilisation ou

manipulation du produit peut entraîner des risques d'incendie et de santé ! Ne laissez pas l'appareil

sans surveillance.

Questi prodotti non sono adatti a bambini sotto i 14 anni a causa degli spigoli vivi e delle punte

funzionali. Piccole parti possono essere ingerite. Installare il prodotto fuori dalla portata dei bambini.

Conservare l'imballaggio.

Utilizzare il prodotto solo come descritto nel manuale. L'uso improprio o la manipolazione del

prodotto può portare a gravi rischi per la salute e a pericolo di incendio! Non lasciare il prodotto in

funzione incustodito.

Quickstart manual rev. 1.0.1 (2019). All rights reserved. Reproduction, in whole or in part, of the contents of this manual is only permitted with the express written consent of the manufacturer. Use of the

product and of the installed software/firmware implies the acceptation of the user license. More informations on www.helvest.ch.
