Hisense RS-19DL4SQ Manuale utente

Built in Larder Service Manual

Factory MODEL : RS-19DL4SQ

DSG Model: CIL55W10

SKU : 084846

2 -

Content

1.Safety precautions ………………….…………………………………….3~4

2.Building in…………...…………………………………………………...5~6

3. Specification…………...………………………………..…………..…...7~7

4. Parts identification…………...………………………………..…….….8~8

5.Cooling system diagram………….………………………….………….9~9

6.Circuit diagram………………………………………………..………..10~10

7.Maintenance service and Troubleshooting …………..………………..11~12

8.Quality information report……………………………….…………….13~13

10.Exploded view and part list……………………………………………14~17

3 -

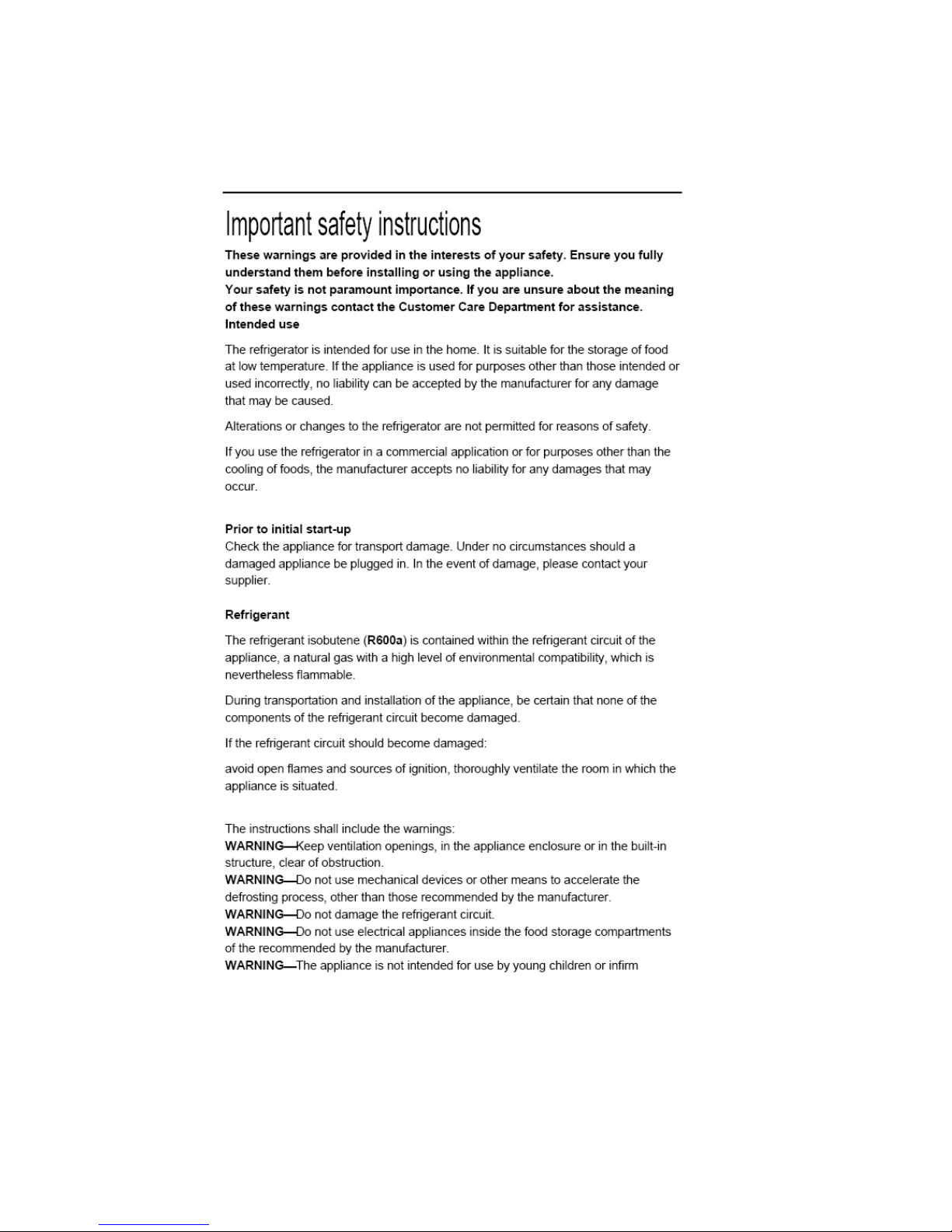

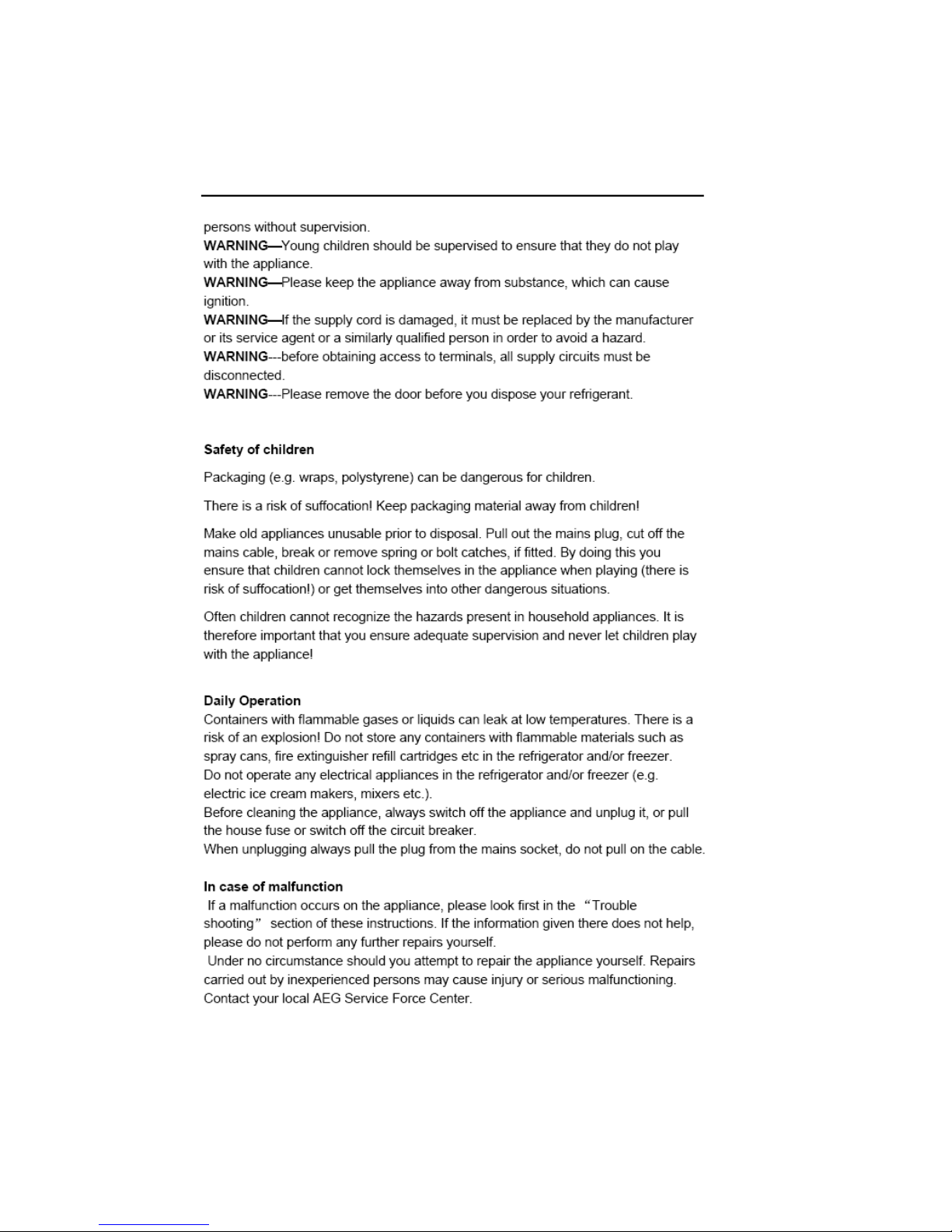

1. Safety precautions

4 -

5 -

6 -

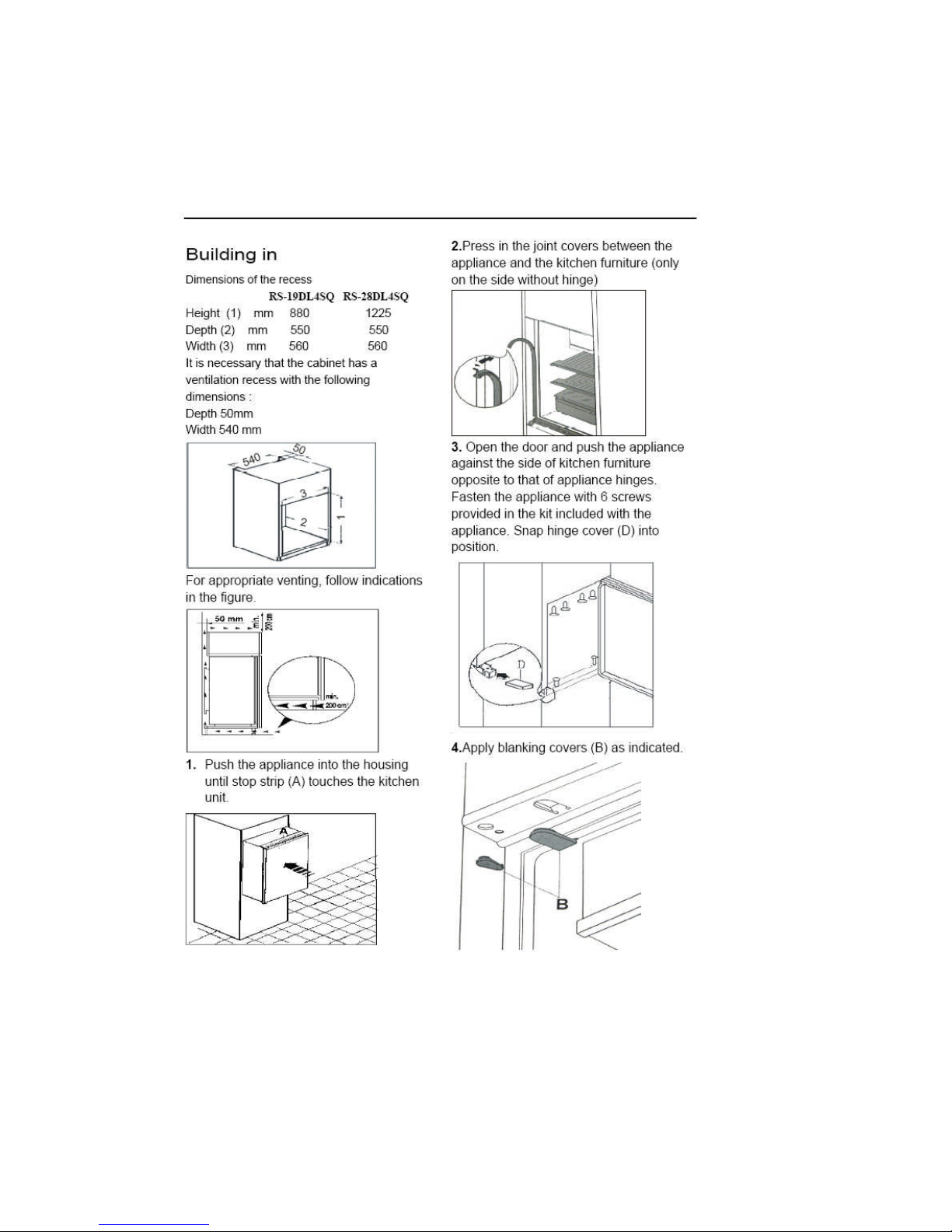

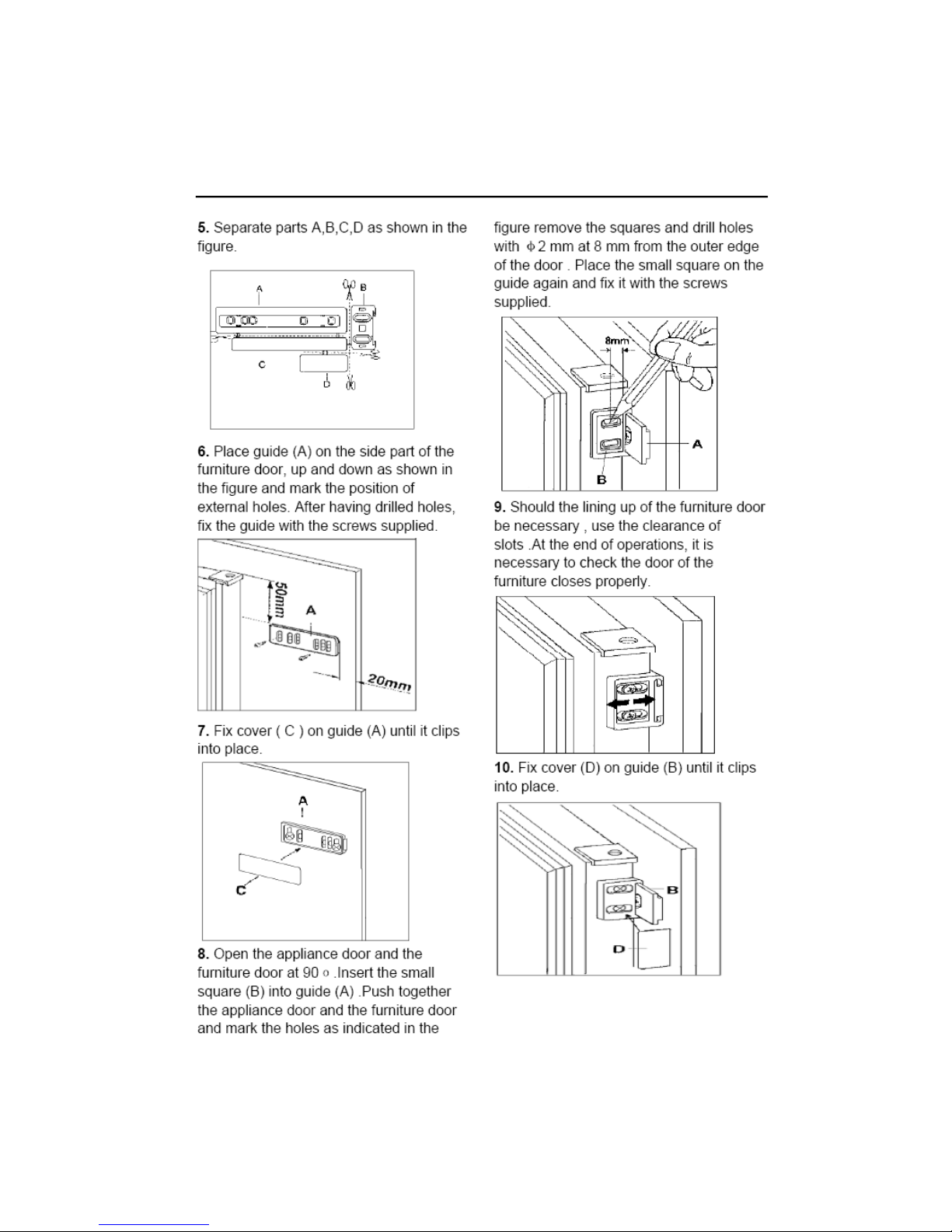

2.Build in

7 -

8 -

3. Specification

models RS-19DL4SQ

net capacity (L) 140

color white

power supply(V/Hz) 220-240

rated input power (W) 90

net weight (kg) 33

gross weight(kg) 38

unit dimension (D*W*H)(mm) 545X540X872

packing dimension (D*W*H)(mm) 570X570X928

container quantity (PCS) 153

Noise 39

9 -

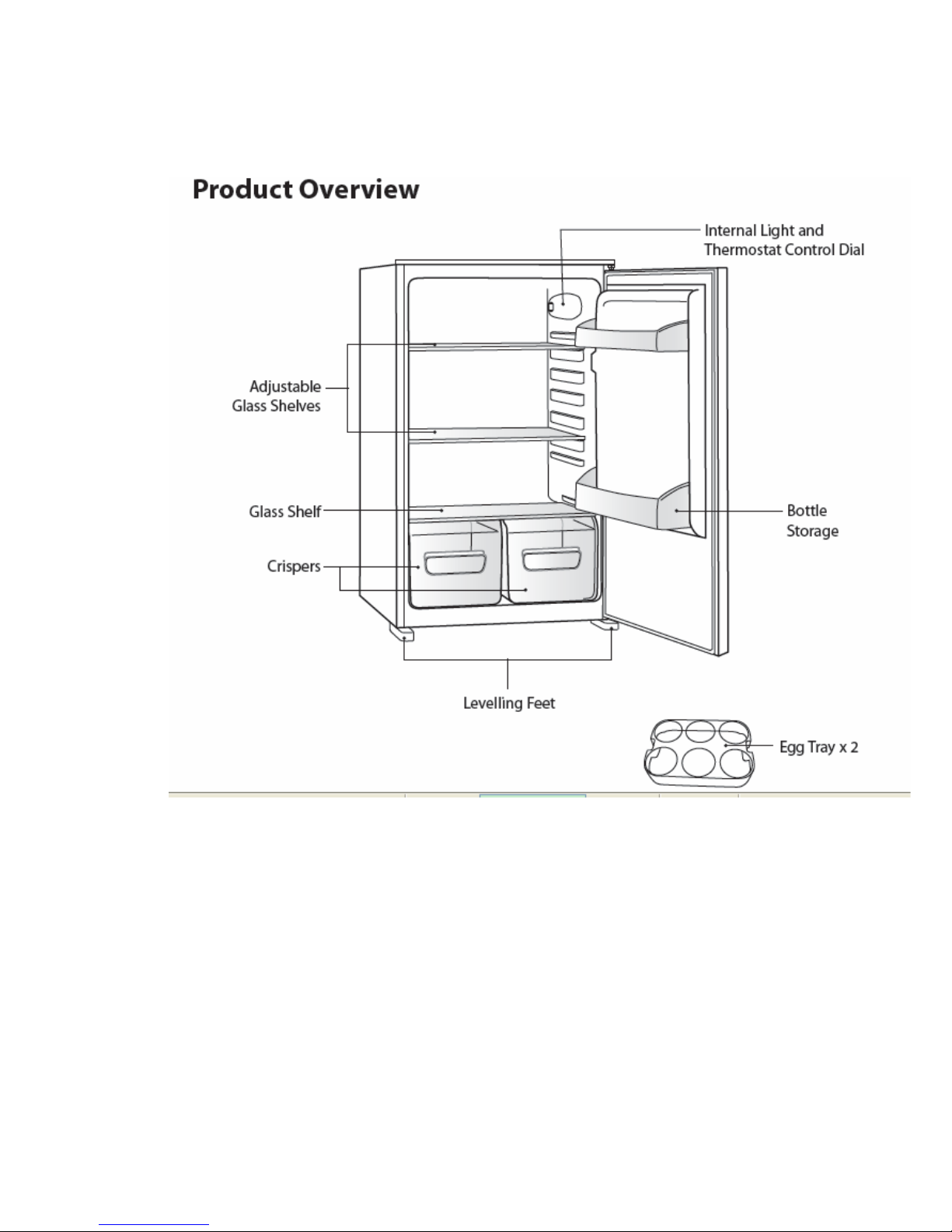

4.Parts identification

10 -

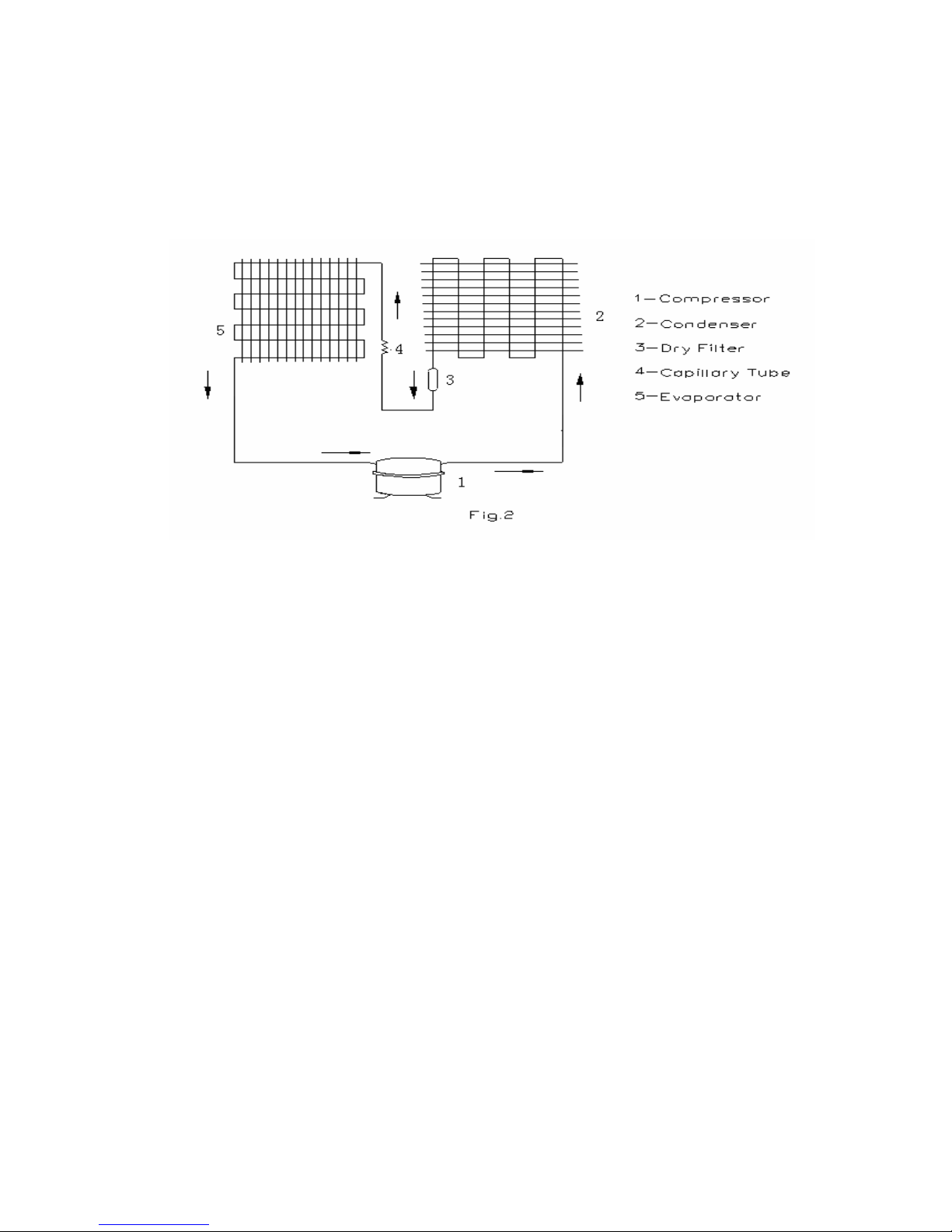

5.Cooling system diagram

when the refrigeration is just powered on. The refrigerant flows in the sequence:

Compressor Condenser Dry filter Capillary tube Evaporator .
