HUANUO HNCM2 Manuale utente
Installation Instruction V4.0
Model:HNCM2
English ------------------------------ 01-05
Deutsch ------------------------------ 06-10
Français ------------------------------ 11-15
Español ------------------------------ 16-20
Italiano ------------------------------ 21-25
Thank you for choosing this HUANUO product! At HUANUO
we strive to provide you with the best quality products and
services in the industry. Please share your experience of our
product with others at www.huanuoav.com/reviews if you
are satisfied. Should you have any issues, please don't
hesitate to contact us.
Technical Support:
1-800-556-0533 Mon-Fri 10am - 5pm (PST) (USA) (CAN)
Other Info:
[email protected] (DE/UK/FR/IT/ES/AU)
Website:
www.huanuoav.com
Supplied Parts List
Not Included
Phillips Screwdriver
Swivel Arms
d (x2)
Pole
a (x1) “C” Clamp
b (x1) “C” Clamp Brace
c (x1)
Nut
h (x2)
VESA Plate
e (x2) M5x14 Bolt
f (x3) M8x12 Bolt
g (x2)
Spring Washer
l (x1)
Support Plate
j (x1) M10 Washer
k (x1)
Allen Key
o (x1)
Grommet Base Plate
m (x1)
Wire Clip
n1 (x1) Wire Clip
n2 (x4)
M4 Spacer
s (x8)
M4x12 Thumb Bolt
q (x8)
M4x30 Bolt
r (x8) Laptop Tray
t (x1) M4x10 Bolt
u (x4)
M4 Nut
v (x4)
1
IMPORTANT SAFETY INFORMATION
Install and operate this device with care. Please read this instruction before installation,
and carefully follow all instructions contained herein. Use proper safety equipment during
installation.
Please call a qualified installation contractor for help if you don't understand these
directions or have any doubts about the safety of the installation.
Do not use this product for any purpose or in any configuration not explicitly specified in this
instruction. We hereby disclaims any and all liability for injury or damage arising from
incorrect assembly, incorrect mounting, or incorrect use of this product.
!
!
Soft Pad
w1(x1) Soft Pad
w2(x1)
2

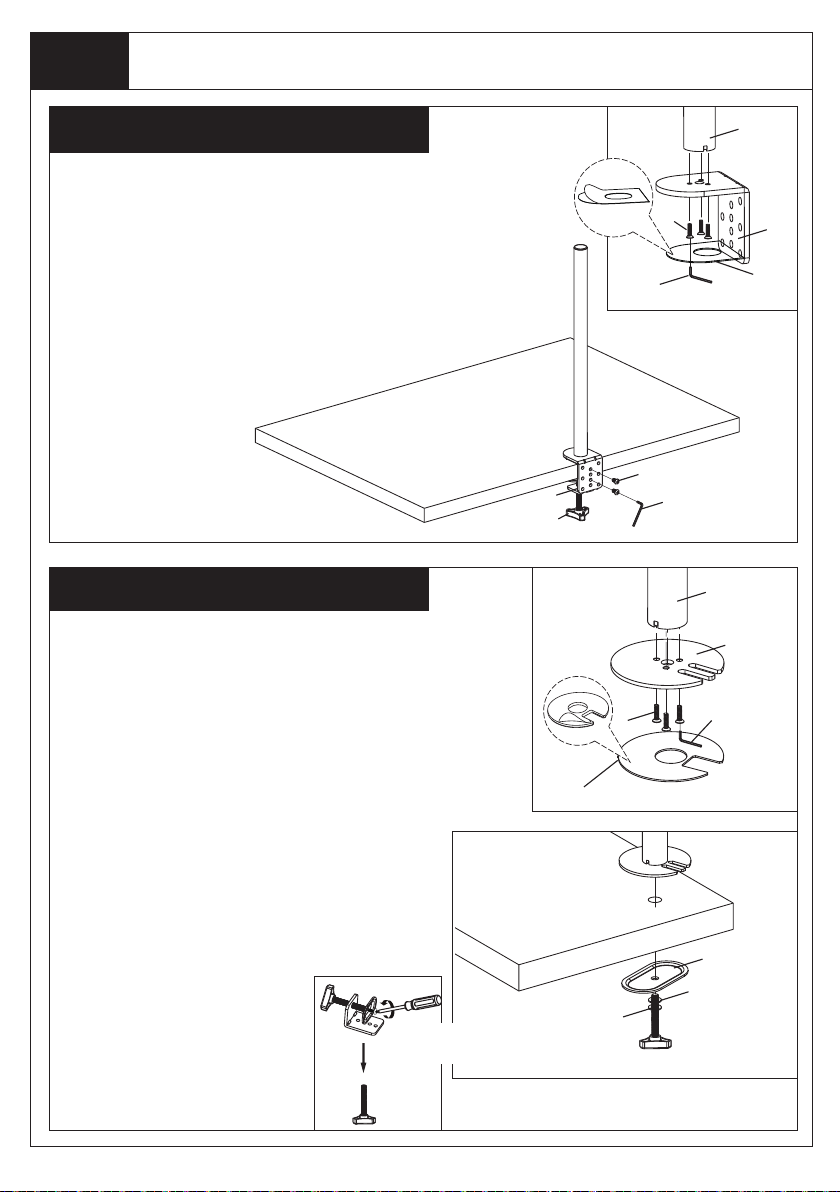

Step 1 Install the Pole to the Desktop
Option B: Grommet Base Assembly
Figure 3
Figure 4
Option A：Desk Clamp Assembly
Figure 1
Figure 2
go
b
Plastic Knob
1.Use 3 pieces M5x14 bolts(f) to install the C Clamp
brace(c) to the Pole. Use the Allen Key(o) to tighten
the bolts. See Figure 1.
2.According to the thickness of the desktop, Use 2
pieces M8x12 bolts(g) to install the C clamp(b) to C
clamp brace (c). Use Allen Key(o) to tighten the bolts
and then tighten the C clamp to the desktop by adjust-
ing the plastic knob. See Figure 2.
Self Drilled Grommet Hole Installation
If the existing grommet hole comes with a plastic
protector, remove it to ensure a flat surface before
installing the desk mount
1.Use 3 pieces M5x14 bolts(f) to install Grommet
Base Plate(m) to the Pole(a). Use the Allen Key(O)
to tighten the bolts. See Figure 3.
2.Position the Pole(a) on the mounting surface and
under the desktop comes the Support Plate(j), M10
Washer(k), Spring Washer (l). Use the provided
Wrench(p) to fasten the plastic knob. See Figure 4.
a
fc
ow1
a
m
fo
w2
j
k
l
Phillips Screwdriver
3

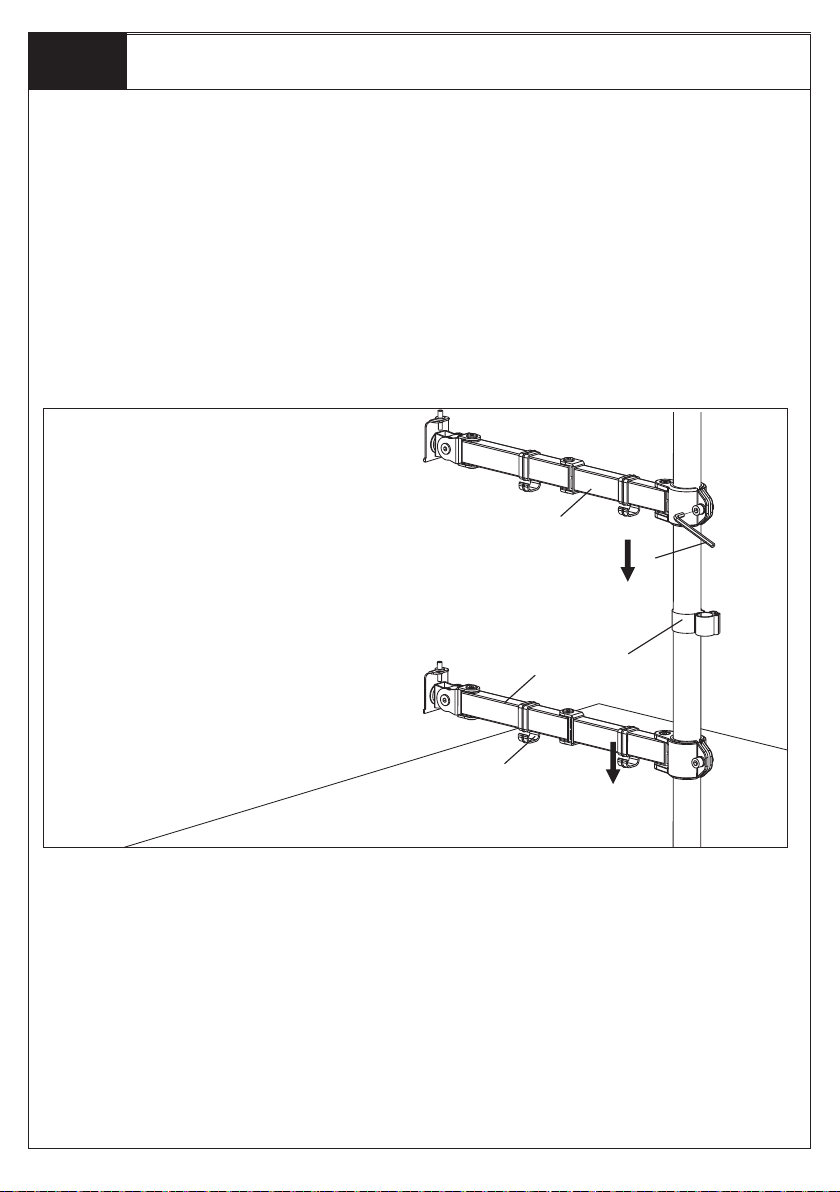

Step 2 Install Arm to the Pole
Install Swivel Arms(d) to the Pole(a). Fasten the bolt with supplied Allen Key(o). Attach
the Wire Clip(n1,n2) to the Pole(a) and Swivel Arms(d).
d
o
n1
n2
d
4

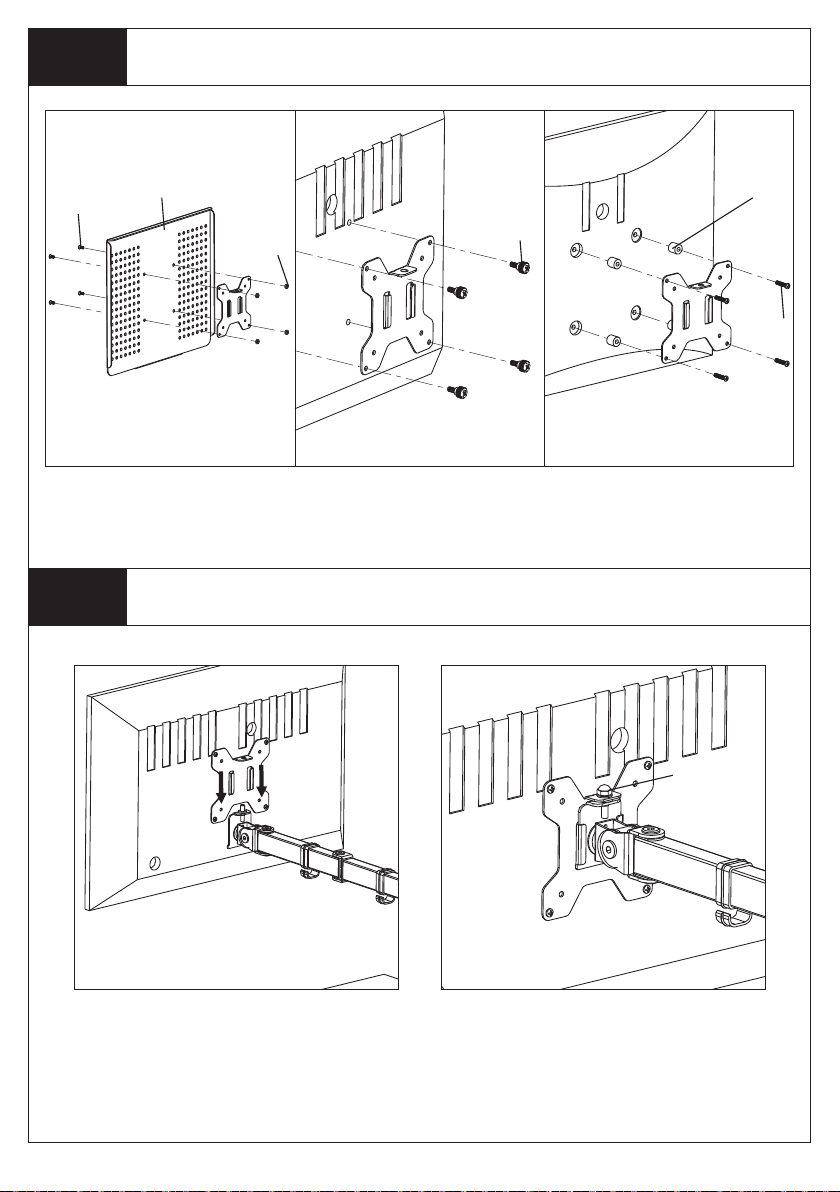

Step 3 Attach the VESA Plate to the Laptop Tray or Monitor
Step 4 Slide the Monitor onto the Head of Swivel Arm
h
s
r
t
u
vq
For Laptop For Monitor with Flat Back For Monitor with Curved
or Recessed Back
Slide the monitor onto the head of Swivel
Arm(d) as shown in the above diagram. Install the security Nut(h). Make sure the
security nut is installed before you rotate the
monitor.
5

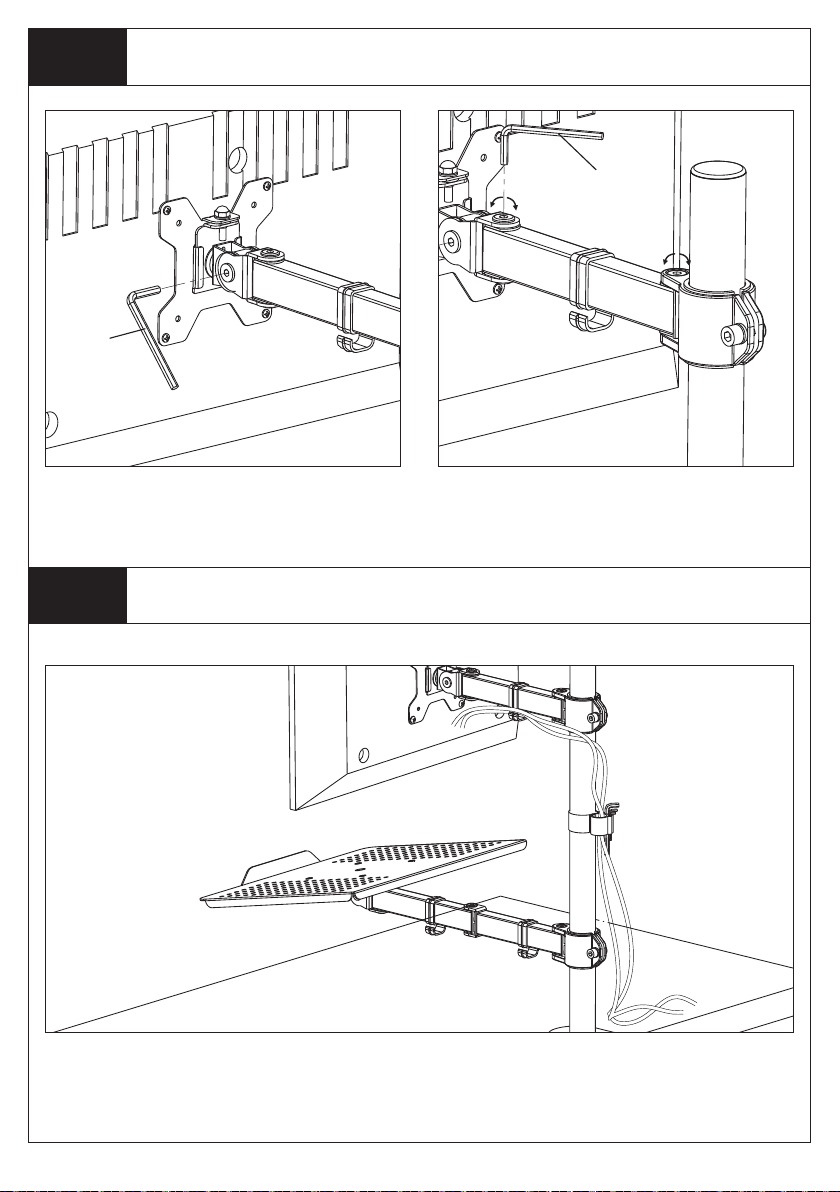

Step 5 Make the Necessary Adjustments
Step 6 Manage the Wires and Store the Allen Keys on Wire Clip
o
o
Fix the tilt angle
Tighten the bolt with the supplied Allen Key(o) to
fix the tilt angle. Use the supplied Allen Key(o) to make the
necessary adjustments.
6
Installieren und bedienen Sie dieses Gerät sorgfältig. Bitte lesen Sie diese Anleitung
sorgfältig vor der Installation. Befolgen Sie alle hier enthaltenen Anweisungen. Verwenden
Sie während der Installation eine geeignete Sicherheitsausrüstung.
Bitte wenden Sie sich an einen qualifizierten Techniker, wenn Sie diese Anweisungen
nicht verstehen oder Zweifel an der Sicherheit der Installation haben.
Verwenden Sie dieses Produkt nicht für irgendeinen Zweck oder in einer Konfiguration, die
nicht ausdrücklich in dieser Anleitung angegeben ist. Wir lehnen jegliche Haftung für
Verletzungen oder Schäden ab, die durch unsachgemäße Montage verursacht werden oder
falsche Verwendung dieses Produkts.
Lieferumfang
Nicht enthalten
Kreuzschlitzsc-
hraubendreher
Schwenkarm
d (x2)
Stange
a (x1) *C* Klemmer
b (x1) *C* Klemmer Stütze
c (x1)
Schraubenmutter
h (x2)
VESA Platte
e (x2) M5x14 Bolzen
f (x3) M8x12 Bolzen
g (x2)
Feder Unterlegscheibe
l (x1)
Stütz Platte
j (x1) M10 Unterlegscheibe
k (x1)
Inbusschlüssel
o (x1)
Tülle Bodenplatte
m (x1)
Drahtklemme
n1 (x1) Drahtklemme
n2 (x4)
M4 Abstandshalter
s (x8)
M4x12 Daumenbolzen
q (x8)
M4x30 Bolzen
r (x8) Laptop Tablett
t (x1) M4x10 Bolzen
u (x4)
M4 Schraubenmutter
v (x4)
!
!
WICHTIGE SICHERHEITSHINWEISE
Unteres Pad
w1(x1) Unteres Pad
w2(x1)
7
Schritt 1 Die Stange auf dem Desktop installieren
Option B: Tülle Basis Installation a
Abbildung 3
m
fo
Abbildung 4
Option A: Tischklemmenmontage a
Abbildung 1
c
Abbildung 2
go
b
Kunststoffknopf
1. Verwenden Sie 3 Stück M5x14 Bolzen (f), um die C-Klemme
Stütze (c) mit der Stange zu installieren. Mit Inbusschlüssel (o)
die Schrauben festziehen. Siehe Abbildung 1.
2. Anhand Desktop Dicke, verwenden Sie 2 Stücke M8x12
Schrauben (g), um die C-Klemme (b) an C Klemme Stütze (c) zu
montieren. Verwenden Sie den Inbusschlüssel (o), um die
Schrauben festzuziehen und dann die C-Klemme durch
Einstellen des Kunststoffknopfes an der Tischplatte
festschrauben. Siehe Abbildung 2.
Installation der selbst gebohrten
Durchführungstülle
Wenn das vorhandene Tüllenloch mit einem
Kunststoffschutz geliefert wird, bitte entfernen Sie es
vor der Installation der Tischhalterung, um eine
ebene Oberfläche sicherzustellen.
1. Verwenden Sie 3 Stück M5x14 Schrauben (f), um
die Tülle Basis Platte (m) zu der Stange (a) zu
installieren. Benutze den Inbusschlüssel um die
Schrauben festzuziehen. Siehe Abbildung 3.
2. Positionieren Sie die Stange (a) auf der
Montagefläche und unter dem Desktop kommt die
Stützplatte(j), M10 Unterlegscheibe (k), Feder
Unterlegscheibe (l). Benutzen Sie
Schraubenschlüssel(p), um den Knöpfe zu
befestigen. Sehen Abbildung 4.
ow1
w2
j
k
l
Kreuzschlitzsc-
hraubendreher
f
8
Schritt 2 Den Arm an der Stange installieren
Montieren Sie die Schwenkarme (d) an der Stange (a). Befestigen Sie die Schraube mit dem
mitgelieferten Inbusschlüssel (o). Befestigen Sie den Draht Klemme (n1, n2) an der Stange (a)
und Schwenkarme (d).
d
o
n1
n2
d
9
Schritt 3 Befestigen Sie die VESA-Platte an der Laptop-Ablage oder am Monitor
Schritt 4 Schieben Sie den Monitor auf den Kopf des Schwenkarms
h
s
r
t
u
vq
Für Laptop Für Monitor mit Flachbildschirm Für Curved Monitor
Schieben Sie den Monitor auf den Kopf der
Schwenkarme(d) wie im obigen Diagramm
gezeigt.
Installieren Sie die Sicherheitsmutter (h).
Stellen Sie sicher, dass Sicherheitsmutter
installiert ist, bevor Sie den Monitor drehen.
