Hunter 23970 Manuale

Blade Set

Blade Iron Set

Wood Screw

Wood Screw Mounting

Isolator

Fan Parts

(Not Drawn to Scale)

Hardware

(Drawn to Scale)

Wire Nut

Canopy

Trim Ring

Canopy

Flat Washer

Low Profile Washer

150

Setscrew

Ceiling Plate

Locking Screw

Screw, Machine, 6-32

Motor Housing Assembly

Hanger Ball /

Downrod

Assembly

Globe / Shade

Switch /

Housing

Assembly

Canopy Screw

Balancing Kit

Blade Assembly Screw

Screw, Blade Iron Armature

Blade Grommet66

Before installing your fan, record the following information for your records and warranty assistance.

Missing / Broken Parts:

Call 1-888-830-1326

Fan does not work:

1. Reference the Trouble Shooting guide in

your Instruction Manual.

2. Call your Local Service Center.

3. Call Technical Support at 901-248-2222.

For additional information on:

Hunter Products Trouble Shooting

Dealer Location Service Center Locator

Call 1-800-448-6837

www.hunterfan.com

If parts are missing or damaged call 1-888-830-1326.

PLEASE DO NOT RETURN THIS PRODUCT TO THE STORE.

Model Name

Catalog No.

Serial No.

Date Purchased

Where Purchased

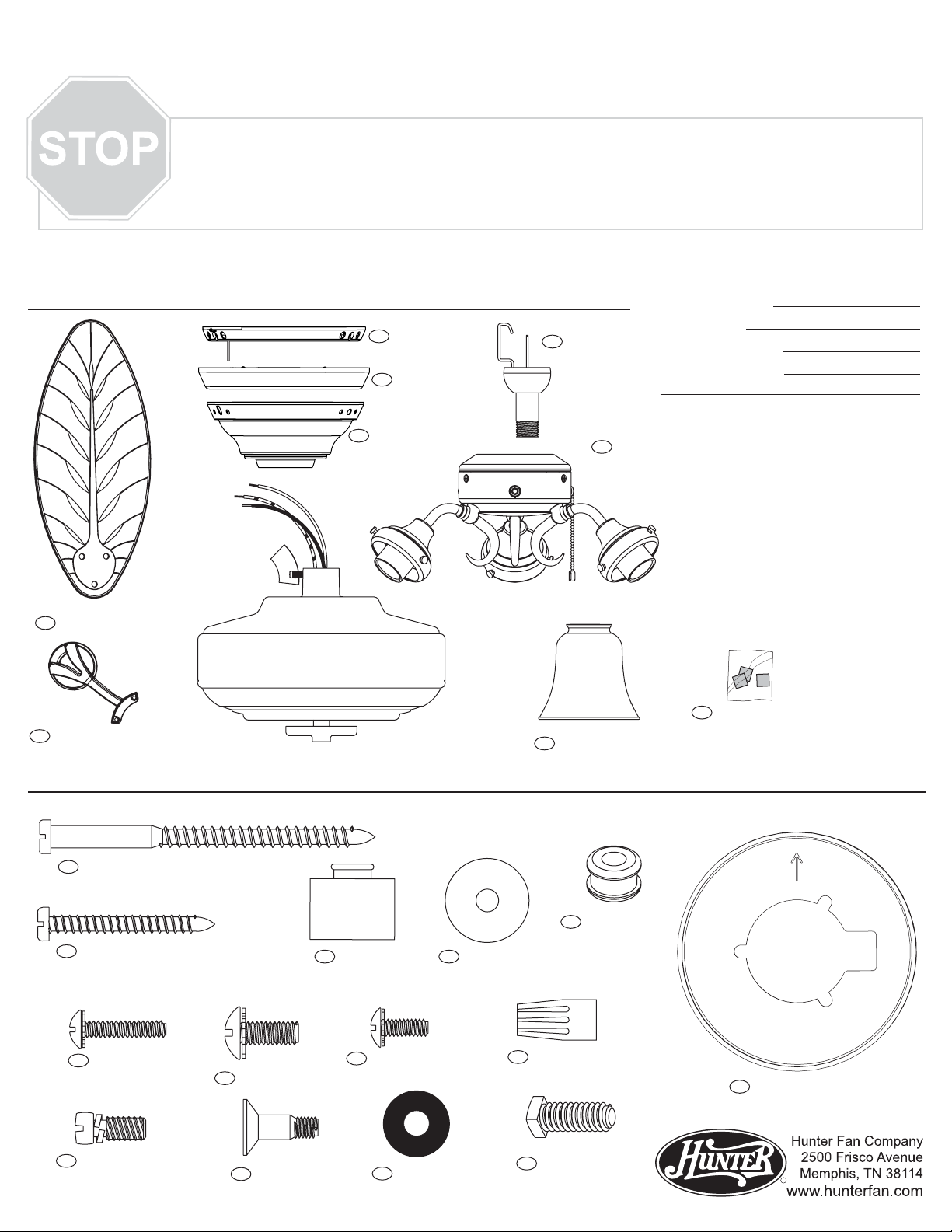

PARTS GUIDE

Using the Parts Guide below, check to make sure all parts are included in the box.

Black Neoprene

Washer

100 62

71 68

203

47 8

PARTS GUIDE

98000-01-358

12/06/04

Model # 23970 23971 23972

Asm. Dwg. # 94850-01 94850-01 94850-01

Finish New Bronze Antique Pewter Antique Brass

Item # Item Name Qnty Part # Part # Part #

1 * Hanging System Kit 1 94313-30-000 94313-14-000 94313-05-000

2 Ceiling Plate 1 -----------

3 Canopy 1 -----------

4 Canopy Trim Ring 1 -----------

7 Hanger Ball / Downrod Assembly 1 -----------

8 Setscrew 1 -----------

27 Low Profile Washer 1 -----------

62 Canopy Screw 4 -----------

64 Wood Screw 2 -----------

65 Wood Screw 2 -----------

68 Flat Washer 4 -----------

71 Mounting Isolator 5 -----------

100 Locking Screw 3 -----------

203 Black Neoprene Washer 2 -----------

28 Switch/Housing Assembly 1 94513-01-000 94513-01-000 94513-01-000

44 Blade Iron Set 1 85450-05-299 85450-05-306 85450-05-121

46 Blade Set 1 75006-62-000 75006-63-000 75006-62-000

47 Screw, Blade Iron Armature 10 63755-05-247 63755-05-247 63755-05-232

60 * Hardware Kit 1 94850-00-860 94850-00-861 94850-00-862

67 Blade Assembly Screw 16 63730-07-247 63730-07-247 63730-07-232

66 Blade Grommet 15 05989-01-000 05989-01-000 05989-01-000

69 Screw, Machine, 6-32 3 74506-36-232 74506-36-232 74506-36-232

70 Wire Nut 4 05172-01-000 05172-01-000 05172-01-000

75 Balancing Kit 1 07570-01-000 07570-01-000 07570-01-000

150 Globe/Shade 1 84884-01-000 84884-03-000 84884-03-000

Part List

Juego de paletas

Juego

de soporte de paletas

Conjunto del

interruptor

/alojamiento

Aislador de

montaje

Globo / Pantalla

Tornillo, mecánico, 6-32

Arandelas negras

de neopreno

Conjunto del

motor y caja

Roseta de perfil bajo

Materiales

(dibujados a escala)

Piezas del ventilador

(no dibujadas a escala)

GUÍA DE PIEZAS

Antes de instalar su ventilador, anote la información siguiente para sus archivos y asistencia con la garantía.

Use la Guía de Piezas de abajo para verificar que todas las piezas estén incluidas en la caja.

Si alguna pieza falta o está dañada, llame al teléfono 1-888-830-1326.

POR FAVOR NO DEVUELVA ESTE PRODUCTO A LA TIENDA DONDE LO COMPRÓ.

Nombre del modelo

No. de catálogo

No. de serie

Fecha de compra

Lugar de compra

Para informaciones adicionales acerca de:

Productos Hunter Localización de fallas

Localización de distribuidores

Localización de centros de servicio

Llame al teléfono 1-800-448-6837

www.hunterfan.com

Si el ventilador no funciona:

1. Consulte la guía de localización de fallas

en su manual de instrucciones.

2. Llame a su centro local de servicio.

3. Llame al teléfono 901-248-2222 para

obtener asistencia técnica.

Si alguna pieza falta o está rota:

Llame al teléfono 1-888-830-1326

Bola de suspensión

/ Conjunto de varilla

Anillo de la

moldura

de campana

Campana

Placa de techo

Tornillo prisionero

Tornillo, de madera

Empalme plástico

Tornillos de Fijacion

Arandela plana

Tornillo, de campana

203

100

64 71 68

Tornillo, de madera

Kit de equilibrado

Tornillo, de conjunto

de paleta

Tornillo, de armadura

de soporte de paleta

Arandela de

caucho, de paleta

150

GUÍA DE PIEZAS

No. del modelo 23970 23971 23972

No. del dibujo de

ensamblaje 94850-01 94850-01 94850-01

Acabado Bronce nuevo Peltre Antiguo Bronce antiguo

No. del ítem Nombre del ítem Cantidad No. de la pieza No. de la pieza No. de la pieza

1 * Equipo de sistema de colgar 1 94313-30-000 94313-14-000 94313-05-000

2 Placa de techo 1 -----------

3 Campana 1 -----------

4 Anillo de la moldura de campana 1 -----------

7 Bola de suspensión / Conjunto de varilla 1 -----------

8 Tornillo prisionero 1 -----------

27 Roseta de perfil bajo 1 -----------

62 Tornillo, de campana 4 -----------

64 Tornillo, de madera 2 -----------

65 Tornillo, de madera 2 -----------

68 Arandela, plana 4 -----------

71 Aislador de montaje 5 -----------

100 Tornillos de Fijacion 3 -----------

203 Arandelas negras de neopreno 2 -----------

28 Conjunto del interruptor/alojamiento 1 94513-01-000 94513-01-000 94513-01-000

44 Juego de soporte de paletas 1 85450-05-299 85450-05-306 85450-05-121

46 Juego de paletas 1 75006-62-000 75006-63-000 75006-62-000

47 Tornillo, de armadura de soporte de paleta 10 63755-05-247 63755-05-247 63755-05-232

60 * Kit de materiales 1 94850-00-860 94850-00-861 94850-00-862

67 Tornillo, de conjunto de paleta 16 63730-07-247 63730-07-247 63730-07-232

66 Arandela de caucho, de paleta 15 05989-01-000 05989-01-000 05989-01-000

69 Tornillo, mecánico, 6-32 3 74506-36-232 74506-36-232 74506-36-232

70 Empalme plástico 4 05172-01-000 05172-01-000 05172-01-000

75 Kit de equilibrado 1 07570-01-000 07570-01-000 07570-01-000

150 Globo / Pantalla 1 84884-01-000 84884-03-000 84884-03-000

Lista de piezas

98000-01-358

12/06/04
