Hunter 27792 Manuale

Motor / Housing Assembly

Balancing Kit

Screw, Blade Iron

Armature Blade Grommet

Screw, Blade Assembly

Screw, Machine, 6-32

Flat Washer

Wire Nut

Wood Screw

64 Wood Screw

Hanger Bracket Assembly

239

Blade Set

Blade Iron Set

Motor Cover

226

Light Kit

Assembly

71 Mounting Isolator

Glass Globe

150

Screw, Machine, 8-32

114

Blade Medallion45

Pull Chain Pendant

76 Pull Chain Pendant

Cap

153

Finial

149

256 Button Plug

Pull Chain

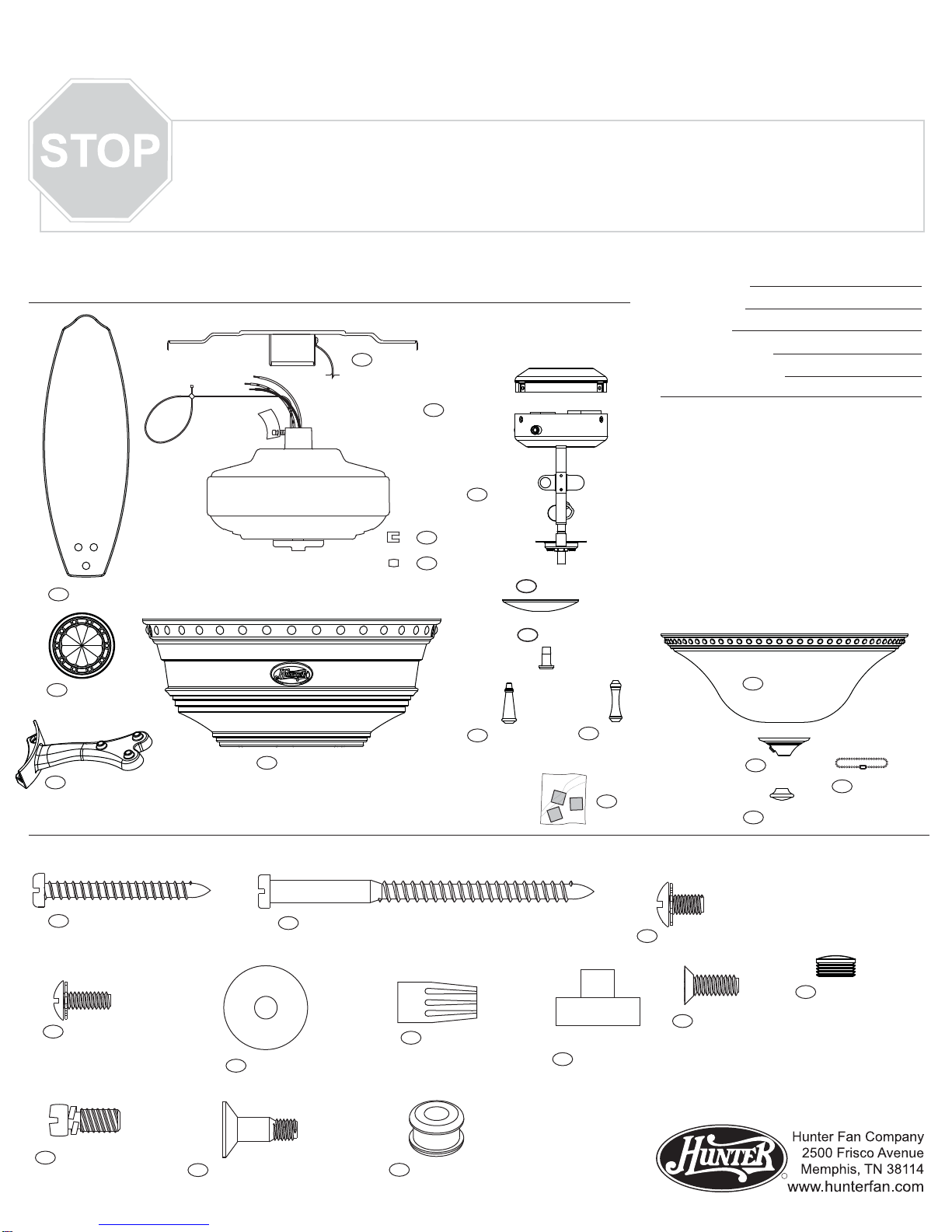

Fan Parts

(Not Drawn to Scale)

Hardware

(Drawn to Scale)

Before installing your fan, record the following information for your records and warranty assistance.

If parts are missing or damaged call 1-866-268-1936.

PLEASE DO NOT RETURN THIS PRODUCT TO THE STORE.

Model Name

Catalog No.

Serial No.

Date Purchased

Where Purchased

PARTS GUIDE

Using the Parts Guide below, check to make sure all parts are included in the box.

Screw, Switch

Housing

Assembly

131

Switch Housing Cap

Switch Housing Plug

255

Dummy

Terminal, Male

Dummy

Terminal, Female

206

205

Switch/Housing

Assembly

PARTS GUIDE

791-01

06/14/07

Model # 27792

Asm. Dwg. # 97722

Finish Tuscan Gold

Item # Item Name Qnty Part #

49 * Light Kit Assembly 1 97430-02

255 Cap, Switch Housing 1 73853-01

41 Switch Housing Plug Button 1 73854-01

28 Switch/Housing Assembly 1 97429-81

45 Blade Medallion 5 87498-01

256 Button Plug 4 65766-01

44 Blade Iron Set 1 97212-05

46 Blade Set 1 75885-37

47 Screw, Blade Iron Armature 11 63755-05

Hardware Kit 1 97233-00-850

68 Flat Washer 5

64 Wood Screw 3

65 Wood Screw 2

66 Blade Grommet 16

67 Blade Assembly Screw 16

69 Screw, Machine, 6-32 3

70 Wire Connector 4

71 Mounting Isolator 4

114 Machine Screw 8-32 6

131 Screw, Switch Housing Assembly 3

75 Balancing Kit 1 07570-01

76 Pull Chain Pendant

1 65398-02

76 Pull Chain Pendant

1 65399-02

78 Pull Chain

2 63756-05

150 Glass Globe

1 97238-01

148 Bottom Cap

1 77644-02

149 Finial

1 65397-01

205 Dummy Terminal, Male

1 08198-01

206 Dummy Terminal, Female

1 08200-01

226 Motor Cover

1 97242-01

239 Hanger Bracket Assembly 1 73846-02

Parts List

Médaillon de pale

Globe

150

Couvercle inférieur

148

Embout décoratif

149

Ensemble du

kit d'éclairage

Chaînette

PARTS GUIDE

256

Bouton de prise

Vis à bois

Ensemble de

moteur / boîtier

Ensemble de

moteur / boîtier

Vis, armature

de fer de pale Œillet de pale

Vis de montage de pale

Vis à métal, 6-32

Rondelle plate

Capuchon

de connexion

Couvercle du moteur

226

Ensemble de pales

Trousse d'équilibrage

64 65

Ensemble de fixations de suspension

239

Isolateur de fixation

114

Vis à métal 8-32

Vis,

ensemble du

boîter

d'interrupteur

131

Pendentif de chaînette

255

Couvercle,

boîtier d'interrupteur

Bouchon de

boîtier d'interrupteur

Borne factice,

femelle

Borne factice,

mâle

206

205

Ensemble du

boîter d'interrupteur

Pièces du ventilateur (pas à l’échelle)

Quincaillerie d’installation (à l’échelle)

ARRÊT

Avant d'installer le ventilateur, enregistrez les renseignements suivants pour assistance de garantie.

Si des pièces manquent ou sont endommagées, appelez le 1-866-268-1936

NE RAPPORTEZ PAS CE PRODUITAU MAGASIN

GUIDE DE PIÈCES

À l'aide du guide de pièces ci-dessous, vérifiez que toutes les pièces sont bien dans la boîte

ARRÊT

Nom de modèle :

N° de catalogue :

N° de série :

Date d'achat :

Place d'achat :

PARTS GUIDE

791-05

06/14/07

N° de modèle 27792

N° du dessin 97722

Fini Nouveau Bronze

N° Nom de l'article Qté N° de pièce

49 * Ensemble du kit d'éclairage 1 97430-02

255 1 73853-01

41 Bouchon de boîtier d'interrupteur 1 73854-01

28 Ensemble du boîter d'interrupteur 1 97429-81

45 Médaillon de pale 5 87498-01

256 bouton de prise 4 65766-01

44 Ensemble de fers de pale 1 97212-05

46 Ensemble de pales 1 75885-37

47 Vis, armature de fer de pale 11 63755-05

Trousse de quincaillerie 1 97233-00-850

68 Rondelle plate 5

64 Vis à bois 3

65 Vis à bois 2

66 Œillet de pale 16

67 Vis de montage de pale 16

69 Vis à métal, 6-32 3

70 Capuchon de connexion 4

71 Isolateur de fixation 4

114 Vis à métal 8-32 6

131 Vis, ensemble du boîter d'interrupteur 3

75 Trousse d'équilibrage 1 07570-01

76 Pendentif de chaînette

1 65398-02

76 Pendentif de chaînette

1 65399-02

78 Chaînette

2 63756-05

150 Globe/Abat-jour

1 97238-01

148 Couvercle inférieur

1 77644-02

149 Embout décoratif

1 65397-01

205 Borne factice, mâle

1 08198-01

206 Borne factice, femelle

1 08200-01

226 Couvercle du moteur

1 97242-01

239 Ensemble de fixations de suspension 1 73846-02

Liste de pièces
