Ingersoll-Rand 313A Manuale utente

04580379

Edition 7

February 2019

Save These Instructions

Product Information

EN Product Information

Especicaciones del producto

Spécications du produit

Προδιαγραφές προϊόντος

Especicações do Produto

Tuote-erittely

Produktspesikasjoner

Produktspecikationer

Productspecicaties

Technische Produktdaten

Speciche prodotto

제품 상세

製品仕様

产品信息

Технические характеристики изделия

Informacje Macje o Produkcie

Ierices specikacijas

Gaminio techniniai duomenys

A termék jellemzői

Toote spetsikatsioon

Specikace výrobku

Špecikácie produktu

Specikacije izdelka

Informaţii privind produsul

Информация за продукта

Podaci o proizvodu

Air Sander (Angle)

Air Polisher/Buer (Angle)

Models 313A, 314A & 314A-M

2 04580379_ed7

48h

24h

PMAX

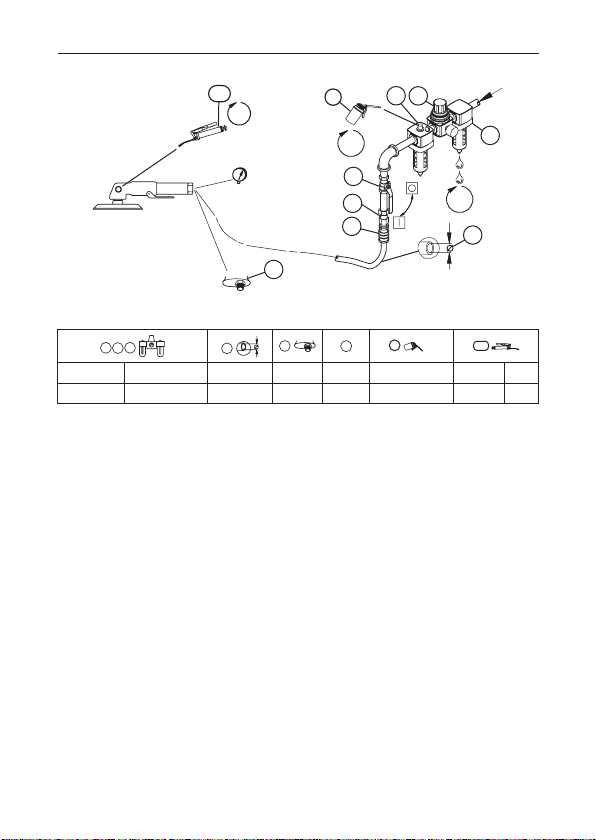

(Dwg. 16573784)

IR # - NPT IR # - BS inch (mm) NPT IR # IR # IR # cm3

C38341-810 C383D1-810 3/8 (10) 1/4 MSCF32 10 28 3

04580379_ed7 EN-1

Product Safety Information

Intended Use:

These Air Sanders are designed for both light and heavy sanding jobs such as roughing body

ller, removing rust, and smoothing welds.

These Air Polishers/Buers are designed for bung and polishing paint, metal, and plastic

surfaces to a high-gloss nish.

For additional information refer to Rotary Air Sander, Polisher and Buers Product Safety

Information Manual Form 04580387.

Manuals can be downloaded from ingersollrandproducts.com

Product Specications

Model

Free

Speed

Spindle and

Pad Size

Sound Level dB (A)

(ISO15744)

Vibration m/s²

(ISO28927)

rpm inch/[metric] † Pressure (Lp) ‡ Power (Lw)Level *K

313A 5000 5/8 - 11.7 88 99 <2.5 --

314A 2500 5/8 - 11.7 87 98 <2.5 --

314A-M 2500 [M14] 87 98 <2.5 --

† KpA = 3dB measurement uncertainty * K = Vibration measurement uncertainty

‡ KwA = 3dB measurement uncertainty

WARNING

Sound and vibration values were measured in compliance with internationally recognized

test standards.The exposure to the user in a specic tool application may vary from these

results. Therefore, on site measurements should be used to determine the hazard level in

that specic application.

Installation and Lubrication

Size air supply line to ensure tool’s maximum operating pressure (PMAX) at tool inlet. Drain

condensate from valve(s) at low point(s) of piping, air lter and compressor tank daily. Install

a properly sized Safety Air Fuse upstream of hose and use an anti-whip device across any

hose coupling without internal shut-o, to prevent hose whipping if a hose fails or coupling

disconnects. See drawing 16573784 and table on page 2. Maintenance frequency is shown in

circular arrow and dened as h=hours, d=days, and m=months of actual use. Items identied as:

1. Air lter 6. Thread size

2. Regulator 7. Coupling

3. Lubricator 8. Safety Air Fuse

4. Emergency shut-o valve 9. Oil

5. Hose diameter 10. Grease - Remove Bearing Housing and

lubricate Pinion and Pinion Gear

EN-2 04580379_ed7

Parts and Maintenance

When the life of the tool has expired, it is recommended that the tool be disassembled,

degreased and parts be separated by material so that they can be recycled.

Original instructions are in English. Other languages are a translation of the original instructions.

Tool repair and maintenance should only be carried out by an authorized Service Center.

Refer all communications to the nearest Ingersoll Rand Oce or Distributor.

04580379_ed7 ES-1

Información de Seguridad Sobre el Producto

Uso indicado:

Estas lijadoras están diseñadas para operaciones de lijado ligeras y pesadas, como

desbastar rellenos, eliminar corrosión o pulir soldaduras.

Estas amoladoras neumáticas están diseñadas para eliminar material mediante un

accesorio rotatorio, de acuerdo con la tabla de especicaciones del producto.

Para más información, consulte el Manual de información de seguridad de

producto 04580387 Amoladora neumática con muela cónica.

Los manuales pueden descargarse en ingersollrandproducts.com.

Especicaciones del Producto

Modelos

Veloc.

Libre

Tamaño del

eje y del disco

de soporte

Nivel Sonoro dB (A)

(ISO15744)

Nivel de Vi-

bración m/s²

(ISO28927)

rpm inch/[metric] † Presión (Lp)‡ Potencia (Lw) Nivel *K

313A 5000 5/8 - 11.7 88 99 <2.5 --

314A 2500 5/8 - 11.7 87 98 <2.5 --

314A-M 2500 [M14] 87 98 <2.5 --

† KpA =3dB de error

‡ KwA = 3dB de error

* K = de error (Vibración)

ADVERTENCIA

Los valores de ruido y vibración se han medido de acuerdo con los estándares para prue-

bas reconocidos internacionalmente. Es posible que la exposición del usuario en una apli-

cación especíca de herramienta diera de estos resultados. Por lo tanto, la mediciones in

situ se deberían utilizar para determinar el nivel de riesgo en esa aplicación especíca.

ES-2 04580379_ed7

Instalación y Lubricación

en la entrada de la herramienta. Vacíe el condensado de las válvulas en los puntos inferiores de

la tubería, ltro de aire y depósito del compresor de forma diaria. Instale una contracorriente de

manguera de fusil de aire de seguridad de tamaño adecuado y utilice un dispositivo

antilatigazos en cualquier acoplamiento de manguera sin apagador interno para evitar que

las mangueras den latigazos en caso de que una manguera falle o de que el acoplamiento se

desconecte. Consulte la dibujo 16573784 y la tabla en la página 2. La frecuencia de

mantenimiento se muestra dentro de una echa circular y se dene como h = horas, d = días y m

= meses de uso real. Los elementos se identican como:

1. Filtro de aire 6. Tamaño de la rosca

2. Regulador 7. Acoplamiento

3. Lubricador 8. Fusil de aire de seguridad

4. Válvula de corte de emergencia 9. Aceite

5. Diámetro de la manguera 10. Grasa: extraiga la carcasa del cojinete y

lubrique el piñón y los engranajes del piñón

Piezas y Mantenimiento

Una vez vencida la vida útil de herramienta, se recomienda desarmar la herramienta,

desengrasarla y separar las piezas de acuerdo con el material del que están fabricadas para

reciclarlas.

Las instrucciones originales están en inglés. Las demás versiones son una traducción de las

instrucciones originales.

Las labores de reparación y mantenimiento de las herramientas sólo puede ser realizadas por un

Centro de Servicio Autorizado.

Toda comunicación se deberá dirigir a la ocina o al distribuidor Ingersoll Rand más próximo.

04580379_ed7 FR-1

Informations Relatives à la Sécurité du Produit

Utilisation prévue:

Ces ponceuses sont conçues pour des travaux légers et lourds de ponçage, comme le

dégrossissage du mastic de carrosserie, l’élimination de la rouille et le lissage des

soudures.

Ces polisseuses/lustreuses pneumatiques sont conçues pour polir et lustrer les surfaces métal-

liques, plastiques et peintes pour un résultat extrêmement brillant.

Pour des informations complémentaires, reportez-vous au manuel 04580387

d’information de sécurité du produit Meuleuse pneumatique à meule conique ou

cylindrique.

Les manuels peuvent être téléchargés à l’adresse ingersollrandproducts.com.

Spécications du Produit

Modèle

Vitesse

Libre

Taille de la

broche et du

disque

Niveau Acoustique dB (A)

(ISO15744)

Niveau de

Vibration m/s²

(ISO28927)

rpm inch/[metric] † Pression (Lp) ‡ Puissance

(Lw)

Niveau *K

313A 5000 5/8 - 11.7 88 99 <2.5 --

314A 2500 5/8 - 11.7 87 98 <2.5 --

314A-M 2500 [M14] 87 98 <2.5 --

† KpA = incertitude de mesure de 3dB

‡ KwA = incertitude de mesure de 3dB

* K = incertitude de mesure (Vibration)

AVERTISSEMENT

Les valeurs sonores et vibratoires ont été mesurées dans le respect des normes de tests

reconnues au niveau international. L’exposition de l’utilisateur lors d’une application

d’outil spécique peut diérer de ces résultats. Par conséquent, il faut utiliser des mesures

sur site an de déterminer le niveau de risque de cette application spécique.

FR-2 04580379_ed7

Installation et Lubrication

Dimensionnez l’alimentation en air de façon à obtenir une pression maximale (PMAX) au niveau

de l’entrée d’air de l’outil. Drainez quotidiennement le condensat des vannes situées aux points

bas de la tuyauterie, du ltre à air et du réservoir du compresseur. Installez un raccordement à

air de sûreté dont la taille est adaptée au tuyau et placez-le en amont de celui-ci, puis utilisez

un dispositif anti-débattement sur tous les raccords pour tuyaux sans fermeture interne, an

d’empêcher les tuyaux de fouetter si l’un d’entre eux se décroche ou si le raccord se détache.

Reportez-vous à l’illustration 16573784 et au tableau de la page 2. La fréquence des opérations

d’entretien est indiquée dans la èche circulaire et est dénie en h=heures, d=jours, et m=mois

de fonctionnement. Eléments identiés en tant que:

1. Filtre à air 6. Taille du letage

2. Régulateur 7. Raccord

3. Lubricateur 8. Raccordement à air de sûreté

4. Vanne d’arrêt d’urgence 9. Huile

5. Diamètre du tuyau 10. Graisse - Retirez le carter du roulement

et lubriez le pignon et ses engrenages

Pièces Détachées et Maintenance

A la n de sa durée de vie, il est recommandé de démonter l’outil, de dégraisser les pièces et de

les séparer en fonction des matériaux de manière à ce que ces derniers puissent être recyclés.

Les instructions d’origine sont en anglais. Les autres langues sont une traduction des instructions

d’origine.

La réparation et la maintenance des outils ne devraient être réalisées que par un centre de

services autorisé.

Adressez toutes vos communications au Bureau Ingersoll Rand ou distributeur le plus proche.

04580379_ed7 IT-1

Informazioni Sulla Sicurezza del Prodotto

Destinazione d’uso:

Queste smerigliatrici servono per eseguire lavori di molatura sia leggeri che pesanti come la

sgrossatura di stucchi, la rimozione della ruggine e la levigatura di saldature.

Queste lucidatrici/pulitrici pneumatiche sono progettate per pulire e lucidare le superci in

metallo, in plastica e vernice con nitura ad alta brillantezza.

Per ulteriori informazioni, vedasi Retticatrici con mola a cono o spinotto Manuale delle

Informazioni sulla sicurezza del prodotto 04580387.

I manuali possono essere scaricati da internet al sito ingersollrandproducts.com.

Speciche del Prodotto

Modello

Veloità

Vuoto

Dimensioni

mandrino e

tampone

Livello Acustico dB (A)

(ISO15744)

Vibrazioni

Livello m/s²

(ISO28927)

rpm inch/[metric] † Pressione (Lp) ‡ Potenza (Lw)Livello *K

313A 5000 5/8 - 11.7 88 99 <2.5 --

314A 2500 5/8 - 11.7 87 98 <2.5 --

314A-M 2500 [M14] 87 98 <2.5 --

† KpA = incertezza misurazione 3dB

‡ KwA = incertezza misurazione 3dB

* K = incertezza misurazione (Vibrazioni)

AVVERTIMENTO

I valori relativi a suoni e vibrazioni sono stati misurati in conformità agli standard di test

riconosciuti a livello internazionale. L’esposizione all’utente nell’applicazione di uno

specico strumento può variare rispetto ai presenti risultati. Pertanto, sarebbe necessario

utilizzare le misurazioni in loco per determinare il livello di pericolo della specica ap-

plicazione.

IT-2 04580379_ed7

Installazione e Lubricazione

La linea di alimentazione dell’aria deve essere dimensionata in maniera tale da assicurare

all’utensile la massima pressione di esercizio (PMAX) in ingresso. Scaricare quotidianamente la

condensa dalla valvola o dalle valvole sulla parte bassa della tubatura, dal ltro dell’aria e dal

serbatoio del compressore. Installare un fusibile di sicurezza di dimensioni adatte a monte del

tubo essibile e utilizzare un dispositivo antivibrazioni su tutti i manicotti senza arresto interno

per evitare i colpi di frusta dei essibili, se questi si guastano o se si staccano gli accoppiamenti.

Vedere il disegno 16573784 e la tabella a pagina 2. La frequenza di manutenzione viene

illustrata da una freccia circolare e denita con h=ore, d=giorni (days) e m=mesi di uso eettivo.

Componenti:

1. Filtro aria 6. Dimensione della lettatura

2. Regolatore 7. Accoppiamento

3. Lubricatore 8. Fusibile di sicurezza

4. Valvola di arresto di emergenza 9. Olio

5. Diametro tubo essibile 10. Ingrassaggio - rimuovere l’alloggiamento

del cuscinetto e lubricare pignone e

ingranaggio del pignone

Ricambi e Manutenzione

Quando l’attrezzo diventato inutilizzabile, si raccomanda di smontarlo, sgrassarlo e separare i

componenti secondo i materiali in modo da poterli riciclare.

Le istruzioni originali sono in lingua inglese. Le altre lingue sono una traduzione delle istruzioni

originali.

Riparazioni e manutenzione degli utensili devono essere eseguite esclusivamente da un Centro

di Assistenza Autorizzato.

Indirizzare tutte le comunicazioni al più vicino concessionario od ucio Ingersoll Rand.

Altri manuali per 313A

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali Ingersoll-Rand Levigatrice

Ingersoll-Rand

Ingersoll-Rand 319A Manuale utente

Ingersoll-Rand

Ingersoll-Rand 319 Manuale utente

Ingersoll-Rand

Ingersoll-Rand G3 Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand 3129 Manuale utente

Ingersoll-Rand

Ingersoll-Rand 8448-A1C-EU Manuale utente

Ingersoll-Rand

Ingersoll-Rand Aro RS2 A EU Series Guida alla configurazione

Ingersoll-Rand

Ingersoll-Rand 7S30L Guida all'installazione

Ingersoll-Rand

Ingersoll-Rand G2 Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand G1 Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand 315 Manuale utente

Ingersoll-Rand

Ingersoll-Rand 317G-A Manuale utente

Ingersoll-Rand

Ingersoll-Rand POWERFORCE PF100 Manuale utente

Ingersoll-Rand

Ingersoll-Rand R02 B Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand 88S Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand 77A Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand RO2 B Series Guida all'installazione

Ingersoll-Rand

Ingersoll-Rand 313-B Manuale utente

Ingersoll-Rand

Ingersoll-Rand 313 Manuale utente

Ingersoll-Rand

Ingersoll-Rand G1621 Manuale utente

Ingersoll-Rand

Ingersoll-Rand 300G Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand 4151 Manuale utente

Ingersoll-Rand

Ingersoll-Rand 7S48L Manuale utente

Ingersoll-Rand

Ingersoll-Rand POWERFORCE PF150 Manuale utente

Ingersoll-Rand

Ingersoll-Rand 311A Manuale utente

Manuali Levigatrice popolari di altre marche

Oliver

Oliver 6305 Manuale utente

Jet

Jet 22-44 Pro-3 Manuale di servizio

Makita

Makita M9204 Manuale

Makita

Makita M9204 Manuale utente

Craftsman

Craftsman 351.215131 Manuale utente

Clarke

Clarke Woodworker CBS1-5B Manuale di istruzioni

Chicago Pneumatic

Chicago Pneumatic CP9778 Manuale utente

Nitto Kohki

Nitto Kohki BB-20 Manuale utente

Ferm

Ferm FEOS-135 Manuale utente

Unior

Unior 1510 Manuale utente

stayer

stayer ls1200 Manuale utente

Jet

Jet JSG-96 Manuale di servizio

Parkside

Parkside PDS 290 B2 Manuale utente

Status

Status XPA Series Manuale utente

Clarke

Clarke EZ Sand Manuale utente

Craftsman

Craftsman 113.22521 Manuale utente

Craftsman

Craftsman 113.225831 Manuale utente

CLAS

CLAS OP 1429 Manuale utente
