Air Sander (Angle)

Air Polisher/Buer (Angle)

Models 318A & 319A

2 04580577_ed4

48h

24h

PMAX

40h

(Dwg. 16597148)

I-R # - NPT I-R # - BS inch (mm) NPT I-R # I-R # I-R # cm3

C38341-810 C383D1-810 3/8 (10) 1/4 MSCF32 10 28 3

04580577_ed4 EN-1

Product Safety Information

Intended Use:

These Air Sanders are designed for both light and heavy sanding jobs such as roughing body

ller, removing rust, and smoothing welds.

These Air Polishers/Buers are designed for bung and polishing paint, metal, and plastic

surfaces to a high-gloss nish.

For additional information refer to Product Safety Information Manual Form 04580387.

Manuals can be downloaded from ingersollrandproducts.com

Product Specications

Model

Free

Speed

Spindle

Size

Pad

Size

Sound Level dB (A)

(ISO 15744)

Vibration Level

(ISO28927)

rpm inch inch † Pressure (Lp) ‡ Power (Lw) m/s²

318A 2500 5/8 - 11 7 85 96 <2.5

319A 5000 5/8 - 11 7 85 96 <2.5

† KpA = 3dB measurement uncertainty ‡ KwA = 3dB measurement uncertainty

WARNING

Sound and vibration values were measured in compliance with internationally recognized

test standards. The exposure to the user in a specic tool application may vary from these

results. Therefore, on site measurements should be used to determine the hazard level in

that specic application.

Installation and Lubrication

Size air supply line to ensure tool’s maximum operating pressure (PMAX) at tool inlet. Drain

condensate from valve(s) at low point(s) of piping, air lter and compressor tank daily. Install a

properly sized Safety Air Fuse upstream of hose and use an anti-whip device across any hose

coupling without internal shut-o, to prevent hose whipping if a hose fails or coupling

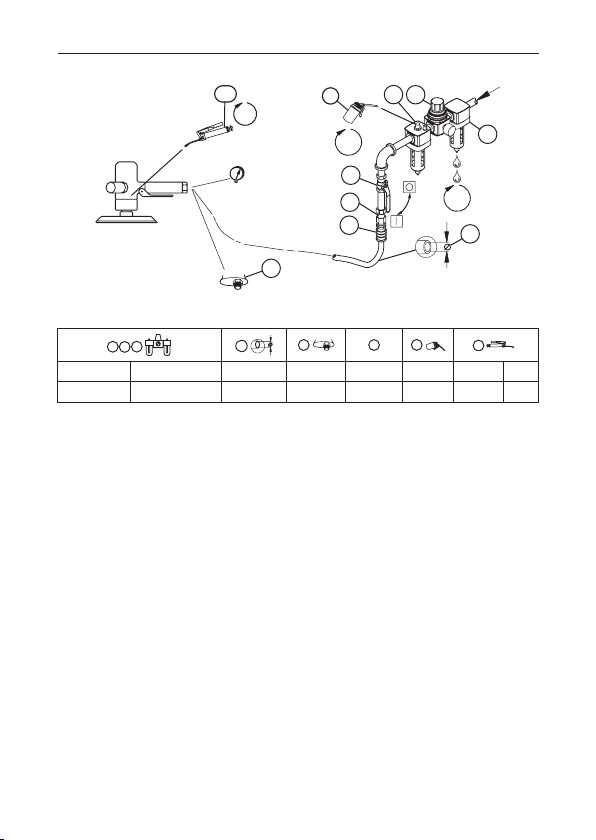

disconnects. See drawing 16597148 and table on page 2. Maintenance frequency is shown in

circular arrow and dened as h=hours, d=days, and m=months of actual use. Items identied as:

1. Air lter 6. Thread size

2. Regulator 7. Coupling

3. Lubricator 8. Safety Air Fuse

4. Emergency shut-o valve 9. Oil

5 . Hose diameter 10. Grease - Remove Housing Nut and lubricate Gearing

Parts and Maintenance

When the life of the tool has expired, it is recommended that the tool be disassembled,

degreased and parts be separated by material so that they can be recycled.

Original instructions are in English. Other languages are a translation of the original instructions.

Tool repair and maintenance should only be carried out by an authorized Service Center.

Refer all communications to the nearest Ingersoll Rand Oce or Distributor.

ES-1 04580577_ed4

Información de Seguridad sobre el Producto

Uso Indicado:

Estas lijadoras están diseñadas para operaciones de lijado ligeras y pesadas, como desbastar

rellenos, eliminar corrosión o pulir soldaduras.

Estas amoladoras neumáticas están diseñadas para eliminar material mediante un accesorio

rotatorio, de acuerdo con la tabla de especicaciones del producto.

Para más información, consulte el Manual de información de seguridad de producto

04580387 Amoladora neumática con muela cónica.

Los manuales pueden descargarse en ingersollrandproducts.com

Especicaciones del Producto

Modelo

Velocidad

Libre

Tamaño

del Husillo

Diámetro

Disco De

soporte

Nivel Sonoro dB (A)

(ISO 15744)

Nivel de

Vibración

(ISO28927)

rpm Pulgadas Pulgadas † Presión (Lp) ‡ Potencia (Lw) m/s²

318A 2500 5/8 - 11 7 85 96 <2.5

319A 5000 5/8 - 11 7 85 96 <2.5

† KpA = 3dB de error

‡ KwA = 3dB de error

ADVERTENCIA

Los valores de ruido y vibración se han medido de acuerdo con los estándares para

pruebas reconocidos internacionalmente. Es posible que la exposición del usuario en

una aplicación especíca de herramienta diera de estos resultados. Por lo tanto, la

mediciones in situ se deberían utilizar para determinar el nivel de riesgo en esa aplicación

especíca.

Instalación y Lubricación

Diseñe la línea de suministro de aire para asegurar la máxima presión de funcionamiento (PMAX)

en la entrada de la herramienta. Vacíe el condensado de las válvulas en los puntos inferiores de

la tubería, ltro de aire y depósito del compresor de forma diaria. Instale una contracorriente de

manguera de fusil de aire de seguridad de tamaño adecuado y utilice un dispositivo antilatiga-

zos en cualquier acoplamiento de manguera sin apagador interno para evitar que las mangueras

den latigazos en caso de que una manguera falle o de que el acoplamiento se desconecte. Con-

sulte la dibujo 16597148 y la tabla en la página 2. La frecuencia de mantenimiento se muestra

dentro de una echa circular y se dene como h = horas, d = días y

m = meses de uso real. Los elementos se identican como:

1. Filtro de aire 6. Tamaño de la rosca

2. Regulador 7. Acoplamiento

3. Lubricador 8. Fusil de aire de seguridad

4. Válvula de corte de emergencia 9. Aceite

5. Diámetro de la manguera 10. Engrasar: quitar las tuercas de la carcasa y

lubricar el tren de engranajes

04580577_ed4 ES-2

Piezas y Mantenimiento

Una vez vencida la vida útil de herramienta, se recomienda desarmar la herramienta, desengras-

arla y separar las piezas de acuerdo con el material del que están fabricadas para reciclarlas.

Las instrucciones originales están en inglés. Las demás versiones son una traducción de las

instrucciones originales.

Las labores de reparación y mantenimiento de las herramientas sólo puede ser realizadas por un

Centro de Servicio Autorizado.

Toda comunicación se deberá dirigir a la ocina o al distribuidor Ingersoll Rand más próximo.

FR-1 04580577_ed4

Informations de Sécurité du Produit

Utilisation Prévue:

Ces ponceuses sont conçues pour des travaux légers et lourds de ponçage, comme le dégrossis-

sage du mastic de carrosserie, l’élimination de la rouille et le lissage des soudures.

Ces polisseuses/lustreuses pneumatiques sont conçues pour polir et lustrer les

surfaces métalliques, plastiques et peintes pour un résultat extrêmement brillant.

Pour des informations complémentaires, reportez-vous au manuel 04580387

d’information de sécurité du produit Meuleuse pneumatique à meule conique ou

cylindrique.

Les manuels peuvent être téléchargés à l’adresse ingersollrandproducts.com

Spécications du Produit

Modèle

Vitesse

Libre

Taille de

la Broche

Diamètre

du Disque

Niveau Acoustique dB (A)

(ISO 15744)

Niveau de Vibration

(ISO28927)

t/m Pouces Pouces † Pression (Lp) ‡ Puissance (Lw) m/s²

318A 2500 5/8 - 11 7 85 96 <2.5

319A 5000 5/8 - 11 7 85 96 <2.5

† KpA = incertitude de mesure de 3dB

‡ KwA = incertitude de mesure de 3dB

AVERTISSEMENT

Les valeurs sonores et vibratoires ont été mesurées dans le respect des normes de tests

reconnues au niveau international. L’exposition de l’utilisateur lors d’une application

d’outil spécique peut diérer de ces résultats. Par conséquent, il faut utiliser des mesures

sur site an de déterminer le niveau de risque de cette application spécique.

Installation et Lubrication

Dimensionnez l’alimentation en air de façon à obtenir une pression maximale (PMAX) au niveau

de l’entrée d’air de l’outil. Drainez quotidiennement le condensat des vannes situées aux points

bas de la tuyauterie, du ltre à air et du réservoir du compresseur. Installez un raccordement à

air de sûreté dont la taille est adaptée au tuyau et placez-le en amont de celui-ci, puis utilisez

un dispositif anti-débattement sur tous les raccords pour tuyaux sans fermeture interne, an

d’empêcher les tuyaux de fouetter si l’un d’entre eux se décroche ou si le raccord se détache.

Reportez-vous à l’illustration 16597148 et au tableau de la page 2. La fréquence des opérations

d’entretien est indiquée dans la èche circulaire et est dénie en h=heures, d=jours, et m=mois

de fonctionnement. Eléments identiés en tant que:

1. Filtre à air 6. Taille du letage

2. Régulateur 7. Raccord

3. Lubricateur 8. Raccordement à air de sûreté

4. Vanne d’arrêt d’urgence 9. Huile

5. Diamètre du tuyau 10. Graisse - enlever le logement d’écrous

et de lubrier Gearing

04580577_ed4 FR-2

Pièces Détachées et Maintenance

A la n de sa durée de vie, il est recommandé de démonter l’outil, de dégraisser les pièces et de

les séparer en fonction des matériaux de manière à ce que ces derniers puissent être recyclés.

Les instructions d’origine sont en anglais. Les autres langues sont une traduction des instructions

d’origine.

La réparation et la maintenance des outils ne devraient être réalisées que par un centre de

services autorisé.

Adressez toutes vos communications au Bureau Ingersoll Rand ou distributeur le plus proche.

IT-1 04580577_ed4

Informazioni sulla Sicurezza del Prodotto

Destinazione D’uso:

Queste smerigliatrici servono per eseguire lavori di molatura sia leggeri che pesanti come la

sgrossatura di stucchi, la rimozione della ruggine e la levigatura di saldature.

Queste lucidatrici/pulitrici pneumatiche sono progettate per pulire e lucidare le superci in

metallo, in plastica e vernice con nitura ad alta brillantezza.

Per ulteriori informazioni, vedasi Retticatrici con mola a cono o spinotto Manuale delle

Informazioni sulla sicurezza del prodotto 04580387.

I manuali possono essere scaricati da internet al sito ingersollrandproducts.com

Speciche Prodotto

Modello

Velocità a

Vuoto

Dimensione

del Mandrino

Diametro

Tampone

Livello Acustico dB (A)

(ISO15744)

Vibrazioni Livello

(ISO28927)

giri/min Pollici Pollici † Pressione (Lp) ‡ Potenza (Lw) m/s²

318A 2500 5/8 - 11 7 85 96 <2.5

319A 5000 5/8 - 11 7 85 96 <2.5

† KpA = incertezza misurazione 3dB

‡ KwA = incertezza misurazione 3dB

AVVERTIMENTO

I valori relativi a suoni e vibrazioni sono stati misurati in conformità agli standard di test

riconosciuti a livello internazionale. L’esposizione all’utente nell’applicazione di uno

specico strumento può variare rispetto ai presenti risultati. Pertanto, sarebbe necessario

utilizzare le misurazioni in loco per determinare il livello di pericolo della specica ap-

plicazione.

Installazione e Lubricazione

La linea di alimentazione dell’aria deve essere dimensionata in maniera tale da assicurare

all’utensile la massima pressione di esercizio (PMAX) in ingresso. Scaricare quotidianamente la

condensa dalla valvola o dalle valvole sulla parte bassa della tubatura, dal ltro dell’aria e dal

serbatoio del compressore. Installare un fusibile di sicurezza di dimensioni adatte a monte del

tubo essibile e utilizzare un dispositivo antivibrazioni su tutti i manicotti senza arresto interno

per evitare i colpi di frusta dei essibili, se questi si guastano o se si staccano gli accoppiamenti.

Vedere il disegno 16597148 e la tabella a pagina 2. La frequenza di manutenzione viene illustrata

da una freccia circolare e denita con h=ore, d=giorni (days) e m=mesi di uso eettivo.

Componenti:

1. Filtro aria 6. Dimensione della lettatura

2. Regolatore 7. Accoppiamento

3. Lubricatore 8. Fusibile di sicurezza

4. Valvola di arresto di emergenza 9. Olio

5. Diametro tubo essibile 10. Ingrassaggio - rimuovere il dado

allog giamento e lubricarel’ingranaggio

04580577_ed4 IT-2

Ricambi e Manutenzione

Quando l’attrezzo diventato inutilizzabile, si raccomanda di smontarlo, sgrassarlo e separare i

componenti secondo i materiali in modo da poterli riciclare.

Le istruzioni originali sono in lingua inglese. Le altre lingue sono una traduzione delle istruzioni

originali.

Riparazioni e manutenzione degli utensili devono essere eseguite esclusivamente da un Centro

di Assistenza Autorizzato.

Indirizzare tutte le comunicazioni al più vicino concessionario od ucio Ingersoll Rand.

DE-1 04580577_ed4

Hinweise zur Produktsicherheit

Vorgesehene Verwendung:

Diese Schleifmaschinen können für leichte und schwere Sandstrahl-Arbeiten eingesetzt werden,

wie z.B. für das Aufrauhen von Spachtelmasse, das Entfernen von Rost und das Glätten von

Schweißstellen.

Diese Druckluft-Poliermaschinen/Schwabbelmaschinen wurden dazu entwickelt, Lack, Metall

und Kunststooberächen bis zu einer Hochglanz-Oberäche zu polieren/zu schwabbeln.

Weitere Informationen entnehmen Sie dem Produktsicherheits-Handbuch für die Druck-

luft-Dorn- und -Kegel-Schleifmaschine 04580387.

Handbücher können von ingersollrandproducts.com heruntergeladen werden.

Technische Produktdaten

Modell

Nenndreh-

zahl

Spindelgr

öße

Scheibendu

rchmesser

Schallpegel dB (A)

(ISO 15744)

Schwingung-

spegel

(ISO28927)

rpm Zoll Zoll † Druck (Lp) ‡ Stromzufuhr (Lw) m/s²

318A 2500 5/8 - 11 7 85 96 <2.5

319A 5000 5/8 - 11 7 85 96 <2.5

† KpA = 3dB Messunsicherheit

‡ KwA = 3dB Messunsicherheit

WARNUNG

Schall- und Vibrationswerte wurden gemäß den international anerkannten Teststandards

gemessen. Die tatsächlichen Werte, denen der Benutzer während der Anwendung eines

bestimmten Werkzeugs ausgesetzt ist, können von diesen Ergebnissen abweichen. Vor

Ort sollten daher Maßnahmen getroen werden, um die Gefahrenstufe der jeweiligen

Anwendung zu bestimmen.

Montage und Schmierung

Druckluftzufuhrleitung an der Druckluftzufuhr des Werkzeugs gemäß des maximalen

Betriebsdrucks (PMAX) bemessen. Kondensat an den Ventilen an Tiefpunkten von Leitungen,

Luftlter und Kompressortank täglich ablassen. Eine Sicherheits- Druckluftsicherung gegen die

Strömungsrichtung im Schlauch und eine Anti- Schlagvorrichtung an jeder Verbindung ohne

interne Sperre installieren, um ein Peitschen des Schlauchs zu verhindern, wenn ein Schlauch

fehlerhaft ist oder sich eine Verbindung löst. Siehe Zeichnung 16597148 und Tabelle auf Seite 2.

Die Wartungshäugkeit mit einem Pfeil eingekreist und ist deniert in h=Stunden, d=Tagen und

m=Monaten der tatsächlichen Verwendung. Teile:

1. Luftlter 7. Verbindung

2. Regler 8. Sicherheits-Druckluftsicherung

3. Schmierbüchse 9. Ölen

4. Notabsperrventil 10. Schmierung - Entfernen Gehäuse Nut

5. Schlauchdurchmesser und schmieren Gearing

6. Gewindegröße

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali Ingersoll-Rand Levigatrice

Ingersoll-Rand

Ingersoll-Rand 317A Manuale utente

Ingersoll-Rand

Ingersoll-Rand 313A Manuale utente

Ingersoll-Rand

Ingersoll-Rand 4151 Manuale utente

Ingersoll-Rand

Ingersoll-Rand RS2 B Series Guida all'installazione

Ingersoll-Rand

Ingersoll-Rand R02 B Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand 88S Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand 311A Manuale utente

Ingersoll-Rand

Ingersoll-Rand ARO 8421-A4-W Manuale utente

Ingersoll-Rand

Ingersoll-Rand 315 Manuale utente

Ingersoll-Rand

Ingersoll-Rand 318 Manuale utente

Ingersoll-Rand

Ingersoll-Rand 315-EU Manuale utente

Ingersoll-Rand

Ingersoll-Rand RS2xB Series Istruzioni operative

Ingersoll-Rand

Ingersoll-Rand Aro RS2 A EU Series Guida alla configurazione

Ingersoll-Rand

Ingersoll-Rand 317-B Manuale utente

Ingersoll-Rand

Ingersoll-Rand CA series Manuale utente

Ingersoll-Rand

Ingersoll-Rand 4151 Manuale utente

Ingersoll-Rand

Ingersoll-Rand 3129XP Manuale utente

Ingersoll-Rand

Ingersoll-Rand 319 Manuale utente

Ingersoll-Rand

Ingersoll-Rand G2 Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand 313 Manuale utente

Ingersoll-Rand

Ingersoll-Rand 313A Manuale utente

Ingersoll-Rand

Ingersoll-Rand 77A-EU Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand G1621 Manuale utente

Ingersoll-Rand

Ingersoll-Rand 3103XPA Manuale utente

Manuali Levigatrice popolari di altre marche

Oliver

Oliver 6305 Manuale utente

Jet

Jet 22-44 Pro-3 Manuale di servizio

Makita

Makita M9204 Manuale

Makita

Makita M9204 Manuale utente

Craftsman

Craftsman 351.215131 Manuale utente

Clarke

Clarke Woodworker CBS1-5B Manuale di istruzioni

Chicago Pneumatic

Chicago Pneumatic CP9778 Manuale utente

Nitto Kohki

Nitto Kohki BB-20 Manuale utente

Ferm

Ferm FEOS-135 Manuale utente

Unior

Unior 1510 Manuale utente

stayer

stayer ls1200 Manuale utente

Jet

Jet JSG-96 Manuale di servizio

Parkside

Parkside PDS 290 B2 Manuale utente

Status

Status XPA Series Manuale utente

Clarke

Clarke EZ Sand Manuale utente

Craftsman

Craftsman 113.22521 Manuale utente

Craftsman

Craftsman 113.225831 Manuale utente

CLAS

CLAS OP 1429 Manuale utente
