Inlog PI-6582V Manuale utente

Introductions



PI-6582V

All-In-One Pentium

CPU card with on-board

VGA/TFTLCD interface

and

Flash/SRAM disk

Copy Right Notice

The information in this manual is subject to change without prior notice in order t o improve

reliability ,design and function and dosed not represent a commitment on the part of the

manufacturer. No part of this manual may be reproduced, copied, or transmitted in any

form without the prior written permission of manufacturer.

Acknowledgment

Products mentioned in this manual are mentioned for identification purpose only.

Products manes appearing in this manual may or may not be registered

trademarks or copyright of their respective companies

Printed Mar. 1999

Introductions

Table Of Contents

1. Introductions...................................................................................6

   

   

   

  

  !"#$ %

 !"#&'  (

2. Installations.....................................................................................11

 "!)  

 *'$   

3. Jumpers on the PI-6582V...............................................................16

 #$+,"*-./*&./*&,01!2 

 1'.3456%"-*01!2  

 57/889":;3301! 2 

 -6+&84./*&,+4&+01! 62 

  84./*&,<=&3#3  01!62  

 3>&&,0*201!62 

 ,-"+4&+301!%6(2 

 -6+&84./*&,&&301!62  

% ,-"*'$&&01!62  %

( &3'301!2  %

 &3''+3  %

4. Pin assignments of connectors.....................................................20

 ?>=0"@2 (

 )#0)#20"@2 (

 &=0"@ 2 

 ;$+&,0"@2  

  "!)3=0"@2  

 !4'0"@ 2  

 ;$+&0"@2  

 ?>&&,$+&0"@2  

% ?>,01! 2 

( &,:?0"@%2  

 8$&,0"@2  

 &&,0"@2  

Introductions

 !0"@2  

 "-* 

  57/".A'"@(0!6 5$2  

 8 

 !"6(/+  %

5. How to use on board Flash disk....................................................31

 /+&&, 

 -+&8&,&=3 

 &&,  

 )3+&*#8&, 

  =8./*&,*   

 8&,>' 

6. How to use DiskOnChip Flash disk...............................................38

 )3,-"$ 

 )3,-"&6+&*#8&,'$ 

7. On board Flash/RAM disk BIOS function calls.............................39

 8"?$@A  %

 ?>'=="33  (

8. How to use watch dog timer ..........................................................43

 &3'3  

 ?>'3'  

9. VGAdriver installation ...................................................................47

% 3&&=%  

% 3&&=@A B 

% 3&&=@A( 

10. IDE Driver installation.....................................................................49

( 3&-&&= %

( 3&@>C>  

( 3&"-)@B ((  

( 3&&=% 4%D 

(  3&&=@A(  

11. CMOS setup.....................................................................................56

 ** 

 &&"*-  

Introductions

 #-8  

 "8  

  !=*3' %

 !@!4!""3 

 :&#-& 

 :&?A)!& 

% 3&! 

(!=&3  

?/  

<?>  

?>  

12. About RDISK.EXE utility.................................................................79



Introductions

1. Introductions

1.1 Description

Welcome to the PI-6582V Pentium™ with VGATFT/LCD interface Single Board Computer.

The PI-6582V board is an ISA form factor board, which comes equipped with high

performance Pentium P54C,P55C(MMX),AMD K5,K6,K6-2,Cyrix 6x86/L CPUs and

advanced high performance multi-mode I/O, designed for the system manufacturers,

integrators, or VARs that want to provide all the performance, reliability, and quality at a

reasonable price.

This board built-in 1.7MB Flash disk and one extended disk socket that can accept

SRAM/Flash device or DiskOnChip™(DOC) Flash Disk for embedded application. User

can use any DOS command without any extra software utility. The DOC currently is

available from 2MB to 72MB.

An advanced high performance super AT I/O chip – SMC37C669F is used in the PI-6582V

board. Both on-chip UARTs are compatible with the NS16C550. The parallel port and PCI

bus Ultra DMA-33 Enhance IDE interface are compatible with IBM PC/AT and XT

architecture's.

In addition, the PI-6582V provides two 72-pin SIMM sockets for its on-board DRAM. The

RAM module accepts 1MB, 2MB, 4MB, 8MB, 16MB, 32MB,and 64MB. So the total

on-board memory can be configured from 2MB to 128MB.

PI-6582V uses the advanced C&T 65550 VGA/LCD/TFT chipset that is 100% ISA/PCI

compatible chipset with PCI 2.1 standard.

Introductions

1.2 Specifications :

The PI-6582V Pentium with VGA/TFT/LCD Single Board Computer provides the following

specification:

CPU :Pentium™/MMX up to 233/266Mhz,

AMD K5/K6 processor,

Cyrix 6x86MX processor

CPU voltage: 3.5V/3.3V/2.8V/2.2V (jumper selectable)

System Clock: 50/55/60/66.6/75/83.3 MHz (jumper selectable)

Bus :ISA bus and PCI 32-bit local bus, PCI 2.1 standard

DMA channels :7

Interrupt levels :15

Chipset : ALI-M1543/M1531

VGA : Built-in the C&T 65550 Chipset

Resolution: 1280x1024,256 color,75Hz

1024x768, 64K color,75Hz

800x600,full color,90Hz

Real-time clock/calendar : ALI-M1543/M1531built-in

RAM memory : 2MBto 128MB,EDO and FPM DRAM supported

Second Cache memory : L2 512KB pipelined burst SRAM

Ultra DMA/33 IDE Interface :

up to two PCI Enhance IDE hard drives. The Ultra DMA/33 IDE can handle data

transfer up to 33MB/s. The best of all is that is new technology is compatible with

existing ATA-2 IDE specifications. So there is no need to do any change for

customer’s current accessory.

Floppy disk drive interface :

Two 2.88 MB, 1.44MB, 1.2MB, 720KB, or 360KB floppy disk drives.

Plug and Play :

Dual interrupt and DMA signal steering with plug and play control. MS Windows

95/98/NT and plug play BIOS compliant

Two high speed Series ports : NS16C550 compatible UARTs

Standard/EPP/ECP Parallel Port

USB port : Support two USB ports for future expansion

Introductions

VGA Display:

Built-in PCI-Bus VGA controller (C&T 65550)

Panel support TFT,STN,EL,Mono LCD

High performance Flat Panel/CRT GUI accelerator

64 bit graphic engine

up to 1024x768 256 colors

On-board 1MB display memory

Watch-dog timer :

Software programmable watchdog timer

16 level timeout intervals range from 1 to 160 sec (+/- 15%)

Solid state Disk:

On board 1.7MB Flash disk

Supports one extended 32-pin socket which can accept up to 512KB SRAM/Flash

device

Accept DiskOnChip™ flash disk

Mouse : PS/2 Mouse Port on-board.

PC-104 connector: 16 bit PC/104 connector for expansion modules

Power Consumption : +5V @ 4.6A

( Pentium/MMX-200,16MB EDO RAM) +12V @ 70mA, -12V@ 20 mA

Operating Temperature : 0°~ 55°C ( CPU needs Cooler)

1.3 What You Have

In addition to this User's Manual, the PI-6582V package includes the following items:

PI-6582V Pentium with VGA Single Board Computer

RS-232/Printer Cable

FDD/HDD Cable

6-pin Mini-Din to 5-pin Din Keyboard Adapter Cable

If any of these items is missing or damaged, contact the dealer from whom you purhased

the product. Save the shipping materials and carton in case you want to ship or store the

product in the future.

1.4 Installation

This chapter describes how to install the PI-6582V. At first, the layout of PI-6582V is shown,

and the unpacking information that you should be careful is described. The jumpers and

switches setting for the PI-6582V's configuration, such as CPU type selection, system

clock setting, and watch dog timer, are also included.

Introductions

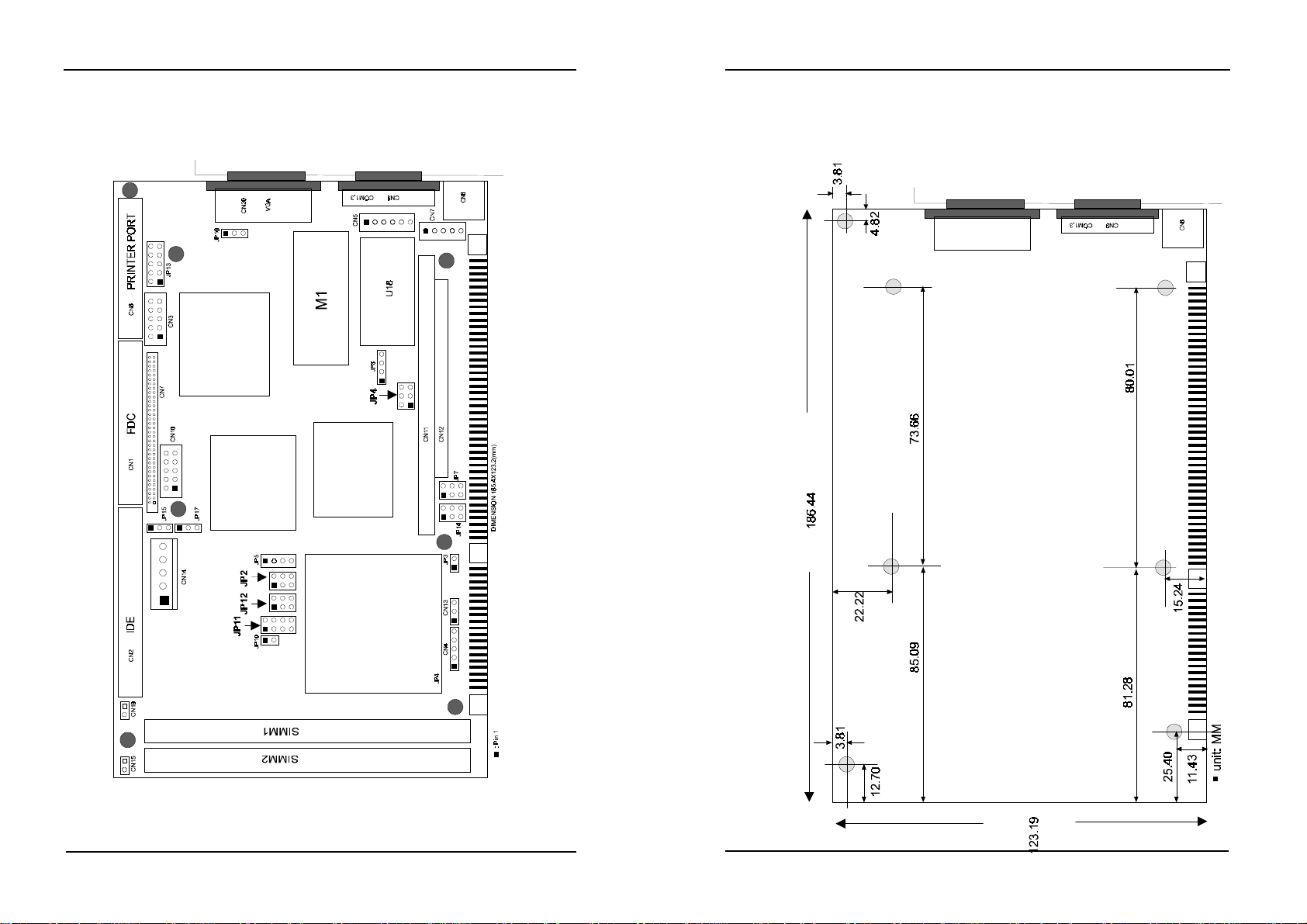

1.5 P.C.B layout

Introductions

1.6 P.C.B dimension

Installations

2. Installations

2.1 CPU installation

There are four jumpers are used for CPU installation

JP4CPU external frequency selector

External frequency PCI bus JP4 short pins

50MHz 25MHz 1-2, 3-4, 5-6

55 MHz 27.5 MHz 1-2, 5-6

60 MHz 30 MHz 3-4, 5-6

66.6 MHz 33.3 MHz 1-2, 3-4

75 MHz 37.5 MHz 5-6

JP11/12 CPU voltage selector

JP11 JP12

Short open short open Vio Vcore

5-6, 7-8 1-2, 3-4 3-4 1-2, 5-6 3.3V 3.3V

1-2, 3-4 5-6, 7-8 1-2 3,4 5,6 3.3V 2.8V

1-2, 3-4 5-6, 7-8 5-6 1-2, 3-4 3.3V 3.5V

1-2, 3-4 5-6, 7-8 None 1-2, 3,4, 5-6 3.3V 2.2V

Installations

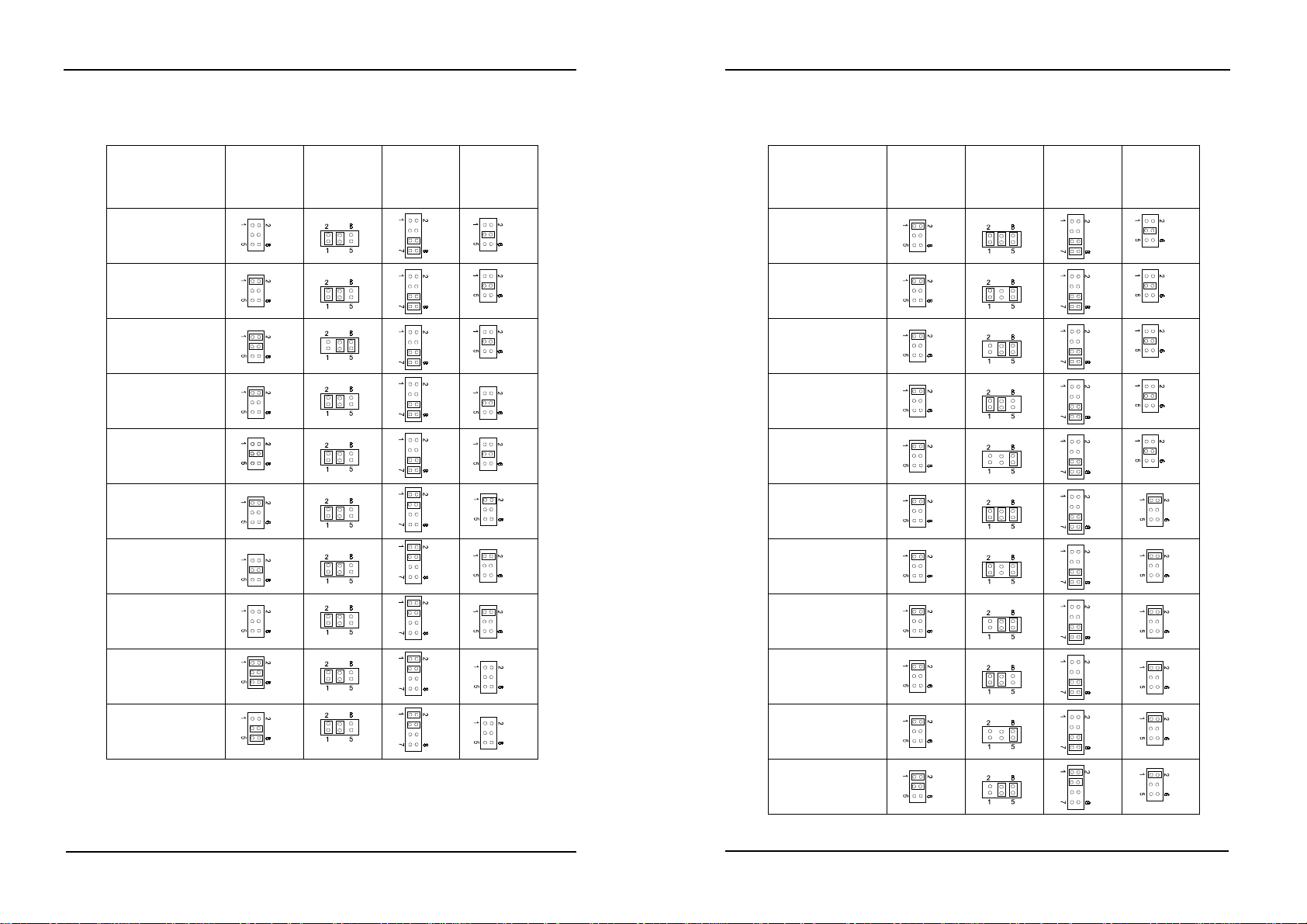

Pentium CPU installation

CPU type Bus/core

freq. ratio

JP2

External

clock

JP4

Vio

JP11 Vcore

JP12

Pentium P54C-90

Pentium P54C-100

Pentium P54C-120

Pentium P54C-133

Pentium P54C-150

Pentium P54C-166

Pentium P54C-200

Pentium P55C-150

Pentium P55C-166

Pentium P55C-200

Pentium P55C-233

Installations

AMD CPU installation

CPU type Internal

Clock

JP2

External

clock

JP4

Vio

JP11 Vcore

JP12

AMD K5-100

AMD K5-133

AMD K5-150

AMD K5-166

AMD K5-200

AMD K6-166

AMD K6-200

AMD K6-233

AMD K6/2-300

AMD K6/2-333

Installations

Cyrix CPU installation

CPU type Internal

Clock

JP2

External

clock

JP4

Vio

JP11 Vcore

JP12

Cyrix 6X86

P120+(100MHz)

Cyrix 6X86

P133+(110MHz)

Cyrix 6X86

P150+(120MHz)

Cyrix 6X86

P166+(133MHz)

Cyrix 6X86

P200+(150MHz)

Cyrix 6X86L

P120+(100MHz)

Cyrix 6X86L

P133+(110MHz)

Cyrix 6X86L

P150+(120MHz)

Cyrix 6X86L

P166+(133MHz)

Cyrix 6X86L

P200+(150MHz)

Cyrix 6X86MX

PR166+(150MHz)

Installations

Cyrix 6X86MX

PR200+(166MHz)

CyrixMX

PR233+(200MHz)

CyrixMX

PR266+(233MHz)

2.2 Memory installation

The PI-6582V industrial CPU card supports two 72-pin SIMM sockets for a maximum total

memory of 128MB. The DRAMs for SIMM sockets can be 4MB,8MB,16MB, and 64MB in

EDO and FPM types

The following should be noted when populating the SIMM sockets

Memory configuration

SIMM1, SIMM2 Total memory

4MB×2 8MB

8MB×2 16MB

16MB×2 32MB

32MB×2 64MB

64MB×2 128MB

Jumpers on the PI-6582V

3. Jumpers on the PI-6582V

3.1 Battery backup for CMOS RAM and SRAM disk (JP8)

Block diagram of battery backup circuit

JP8 Function

Using internal battery

Clear CMOS RAM

Using external battery

3.2 Jumper for Ring/Vcc selection for pin-9 of COM ports

(JP7)

The signal of pin-9 of COM ports are jumper selectable to “RING” or Vcc

Pin 9 of COM port JP7 Signal

Ring

COM 1,3 +5Vdc

Ring

COM 2,4 +5Vdc

Jumpers on the PI-6582V

3.3 VGA Flat panel SHF_CLK signal setting (JP15)

JP15 Singal

SHF_CLK inverted

Normal

3.4 On-board Flash/RAM disk enable/disable (JP13 pin5-6)

Flash/RAM disk JP13 pin 5-6

Enable

Disable

3.5 Flash/RAM disk & watchdog Base port settings (JP13

pin1-2)

I/O Base port JP13 pin1-2

536H - 537H

636H - 637H

Jumpers on the PI-6582V

3.6 Device setting on the extended socket (M1) (JP13 pin7-8)

Device type JP13 pin7-8

FLASH

SRAM

DiskOnChip

3.7 DiskOnChip enable/disable setting (JP13 pin9-10)

DiskOnChip JP13 pin9-10

Enable

Disable

Note: 1. The socket called “M1” can accept normal memory device (such as SST,

ATMEL Flash or SRAM) orDiskOnChip Flash chip by setting jumper JP13

pin9-10

3.8 On-board Flash/RAM disk address setting (JP13 pin 3-4)

On board flash disk Memory address JP13 pin3-4

D0000H-D5FFFH

D8000H-DDFFFH

Jumpers on the PI-6582V

3.9 DiskOnChip Memory address (JP13 pin 3-4)

DiskOnChip Memory address JP13 pin 3-4

D6000H-D7FFFH

DE000H-DFFFFH

3.10 Watch dog timer setting (JP14)

The on board watch dog timer can be enabled/disabled by setting jumper JP14 pin 1-2

Watch dog timer JP14 pin 1-2

Enable

Disable

3.11 Watch dog timer time base settings

There are two time bases for watch dog timer 1 sec or 10 sec by setting jumper JP14 pin

3-4,5-6

Watch dog time base JP14 pin 3-4 , 5-6

1 sec

10 sec

Pin assignments of connectors

4. Pin assignments of connectors

4.1 External power connector (CN14)

Pin No. Signal

1 N.C

2 +5V DC

3 +12V DC

4 -12V DC

5,6 GND

4.2 USB (Universal Serial Bus) connector (CN3)

USB Port 0

Pin No. Signal

1 +5V

2 USB-

3 USB+

4 GND

5 GND

USB Port 1

Pin No. Signal

6 +5V

7 USB-

8 USB+

9 GND

10 GND

Indice

Altri manuali Inlog Computer a scheda singola

Inlog

Inlog PC-482VN Series Manuale utente

Manuali Computer a scheda singola popolari di altre marche

WIN Enterprises

WIN Enterprises PL-80910 Manuale utente

AXIOMTEK

AXIOMTEK SBC81206 Series Manuale utente

Embest

Embest SOM-PH8800 Manuale utente

SeaLevel

SeaLevel SBC-R9 Manuale utente

SMART Embedded Computing

SMART Embedded Computing ATCA-8310 Manuale utente

WinSystems

WinSystems PPM-LX800-G Manuale utente

GIGAIPC

GIGAIPC QBiX-PPC Series Manuale utente

OLIMEX

OLIMEX A10S-OLinuXino-MICRO Manuale utente

Commell

Commell FS-978 Manuale utente

GIGAIPC

GIGAIPC QBiP-8665A/ Manuale utente

VersaLogic

VersaLogic Python EBX-11 Manuale utente

Micro Computer Specialists

Micro Computer Specialists IRV-3702 Manuale utente

CompuLab

CompuLab SB-A510 Manuale utente

Boser

Boser HS-7321 Manuale utente

Premier Farnell

Premier Farnell Embest SBC8530 Manuale utente

MicroSys Electronics

MicroSys Electronics miriac SBC-LS1043A2 Manuale utente

Aaeon

Aaeon UP Manuale utente

Portwell

Portwell WUX Series Manuale utente
