Quick Start Guide

Sabre 1400

Hand-held Scanner

Introduction

Full setup

Configuración completa

Configuration complète

Vollständige Konfiguration

Configurazione completa

Configuração completa

EasySet setup software

(on the CD-ROM)

Use this Quick Start Guide to set up the Sabre 1400 for most terminal connections and

symbologies. If necessary, use the EasySet setup software for additional configuration

possibilities and terminal connections.

Connect scanner cable

Scanner cable depends on

your terminal

Cables and

accessories

With the Sabre 1400 :

- Do not use Sabre 1551A, B, or C cables.

- Do not use DEC VT 220 cable for Sabre 1551E (3-604037-11)

(may damage the Sabre 1400).

AZERTY French

QWERTY US English

QWERTZ German

QWERTZ Swiss / French

Keyboard wedge (for PC)

System power OFF

Din/mini-Din adaptor cable

PC wedge cable

P/N 3-604037-21

Connect cables

System power ON

power supply

(normally not required)

Select keyboard

[

QWERTY Swedish / Finnish

QWERTY Italian

QWERTY Norwegian

QWERTY Danish

QWERTY Spanish

Customize parameters (optional)

(*) = default value

Postamble = Tab

Postamble = none

Postamble = Carriage Return

Postamble = Enter (*)

QWERTY Portuguese

[

RS-232 C

Connect cables

Scanner power ON

Standard RS-232 C cable

P/N 3-604032-18

System power OFF

System power ON

Read this code (standard RS-232 C

PC serial port compatible)

9600 baud, 7 data bits, even parity, 2 stop bits

postamble = carriage return + line feed

Customize parameters (optional)

(*) = default value

]

9600 baud (*)

19200 baud

7 data bits (*)

8 data bits

No parity

Postamble = Carriage Return

Postamble = none

Even parity (*)

Odd parity

Postamble = Carriage Return + Line Feed (*)

Wand emulation

Wand emulation cable

P/N 3-606031-13

Connect cable

System power OFF

System power ON

Analog wand emulation - Intermec interface, white high

Digital wand emulation

Wand emulation

[

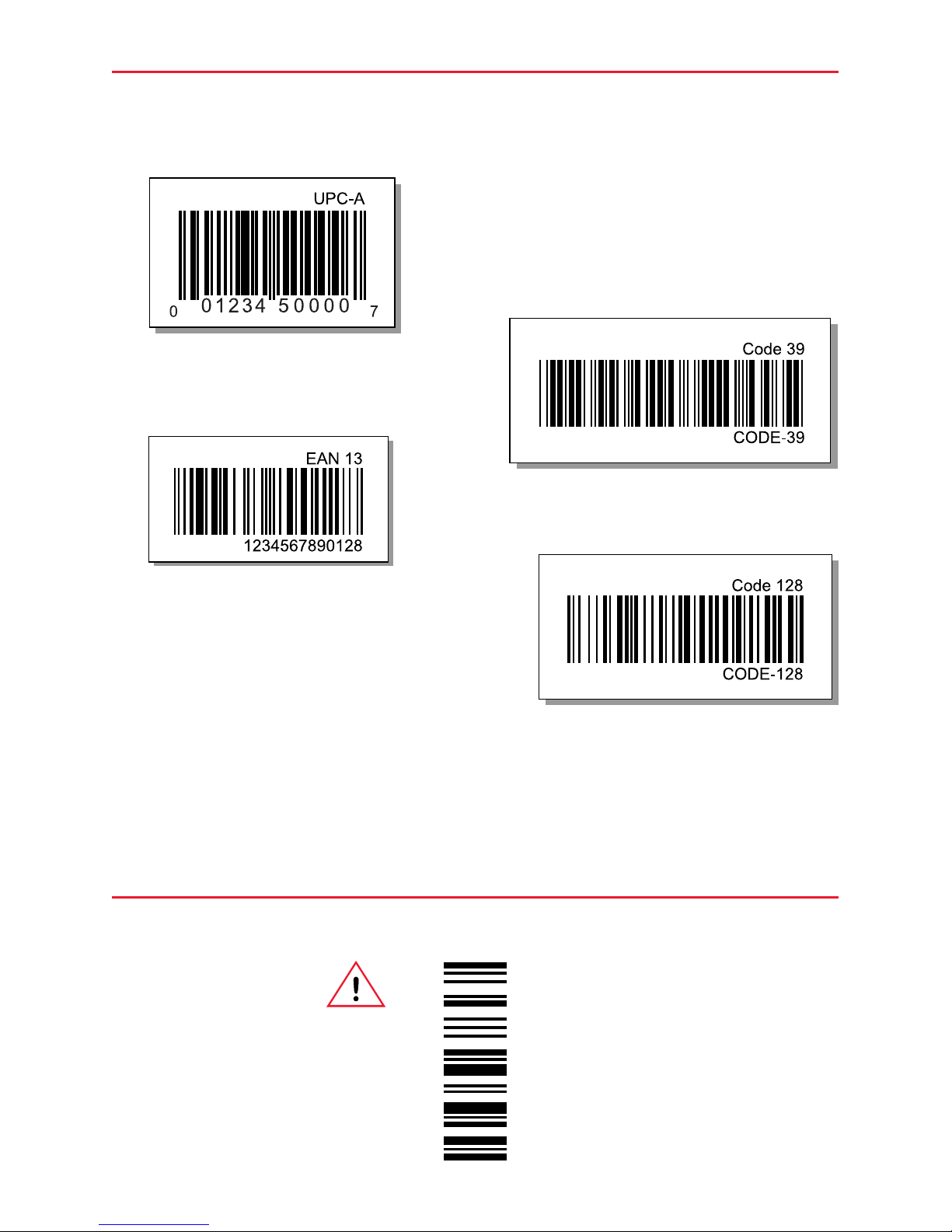

UPC-A, UPC-E, EAN-8, EAN-13

(UPC-A -> EAN-13)

UPC-A, UPC-E, EAN-8, EAN-13

(UPC-A -> UPC-A)

Code 128 / EAN 128

Code 39

Symbology

Disable all symbologies

Select symbology

Default setup

Test symbology
