Kessel Aqualift Mono Manuale utente

Schaltgerät Basic

230V Mono/Duo

Schaltgerät Basic

230V Mono/Duo

Schaltgerät Basic

230V Mono/Duo

DE Einbau- und Betriebsanleitung..........................2

EN Installation and operating instructions............ 22

FR Instructions de pose et d’utilisation.................41

IT Istruzioni per l’installazione e l’uso................. 61

NL Inbouw- en bedieningshandleiding................. 82

PL Instrukcja zabudowy i obsługi.......................102

2020/07 016-207_01

Inhalt

1 Hinweise zu dieser Anleitung.................................. 3

2 Sicherheit................................................................. 4

3 Technische Daten.................................................... 7

4 Montage................................................................... 8

5 Betrieb...................................................................... 16

6 009-585-01_DOC_Basic-Control-Unit..................... 123

Liebe Kundin, lieber Kunde,

als Premiumhersteller von innovativen Produkten für die

Entwässerungstechnik bietet KESSEL ganzheitliche Sys-

temlösungen und kundenorientierten Service. Dabei stel-

len wir höchste Qualitätsstandards und setzen konsequent

auf Nachhaltigkeit - nicht nur bei der Herstellung unserer

Produkte, sondern auch im Hinblick auf deren langfristigen

Betrieb setzen wir uns dafür ein, dass Sie und Ihr Eigentum

dauerhaft geschützt sind.

Ihre KESSEL AG

Bahnhofstraße 31

85101 Lenting, Deutschland

Bei technischen Fragestellungen helfen Ihnen

gerne unsere qualifizierten Servicepartner vor Ort

weiter.

Ihren Ansprechpartner finden Sie unter:

www.kessel.de/kundendienst

Bei Bedarf unterstützt unser Werkskundendienst

mit Dienstleistungen wie Inbetriebnahme, Wartung

oder Generalinspektion in der gesamten DACH-

Region, andere Länder auf Anfrage.

Informationen zur Abwicklung und Bestellung fin-

den Sie unter:

http://www.kessel.de/service/kundenservice.html

2 / 128 Einbau- und Betriebsanleitung 016-207_01

1 Hinweise zu dieser Anleitung

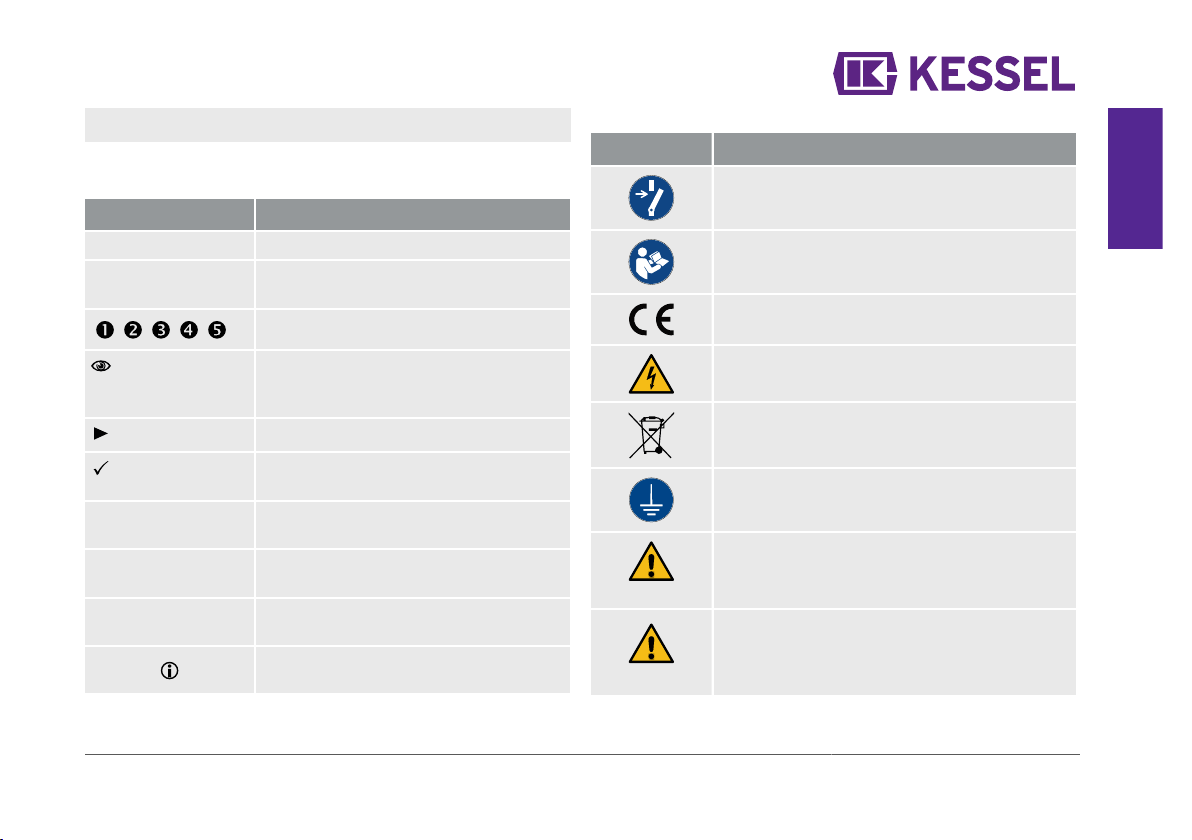

Folgende Darstellungskonventionen erleichtern die Ori-

entierung:

Darstellung Erläuterung

[1] siehe Abbildung 1

(5) Positionsnummer 5 von

nebenstehender Abbildung

... Handlungsschritt in Abbildung

Prüfen, ob Hand-

betrieb aktiviert

wurde.

Handlungsvoraussetzung

OK betätigen. Handlungsschritt

Anlage ist

betriebsbereit. Handlungsergebnis

siehe "Sicher-

heit", Seite 4 Querverweis auf Kapitel 2

Fettdruck besonders wichtige oder sicher-

heitsrelevante Information

Kursivschreibung Variante oder Zusatzinformation

(z. B. gilt nur für ATEX-Variante)

Technische Hinweise, die beson-

ders beachtet werden müssen.

Folgende Symbole werden verwendet:

Zeichen Bedeutung

Gerät freischalten!

Gebrauchsanweisung beachten

CE-Kennzeichnung

Warnung Elektrizität

WEEE-Symbol, Produkt

unterliegt RoHS-Richtlinie

Vor Benutzung erden

WARNUNG

Warnt vor einer Gefährdung von Personen. Eine

Missachtung dieses Hinweises kann schwerste

Verletzungen oder Tod zur Folge haben.

VORSICHT

Warnt vor einer Gefährdung von Perso-

nen und Material. Eine Missachtung die-

ses Hinweises kann schwere Verletzun-

gen und Materialschäden zur Folge haben.

016-207_01 3 / 128

2 Sicherheit

2.1 Personal - Qualifikation

Für den Betrieb der Anlage gelten die jeweils gültige

Betriebssicherheitsverordnung und die Gefahrstoffverord-

nung oder nationale Entsprechungen.

Der Betreiber der Anlage ist dazu verpflichtet:

eine Gefährdungsbeurteilung zu erstellen,

entsprechende Gefährdungszonen zu ermitteln und aus-

zuweisen,

Sicherheitsunterweisungen durchzuführen,

gegen die Benutzung durch Unbefugte zu sichern.

Person 1) freigegebene Tätigkeiten an KESSEL-Anlagen

Betreiber Sichtprüfung, Inspektion

Sachkundiger (kennt, ver-

steht Betriebsanweisung)

Funktionskontrolle, Konfi-

guration des Schaltgerätes

Elektrofachkraft VDE 0105 (nach Vor-

schriften für elektr. Sicherheit, oder

nach nationalen Entsprechungen)

Arbeiten an elektri-

scher Installation

1) Bedienung und Montage darf nur durch Personen erfolgen, die das 18. Lebensjahr vollendet haben.

4 / 128 016-207_01

2.2 Allgemeine Sicherheitshinweise

ACHTUNG

Anlage freischalten!

Sicherstellen, dass die elektrischen Komponen-

ten während der Arbeiten von der Spannungsver-

sorgung getrennt sind.

WARNUNG

Spannungsführende Teile

Bei Tätigkeiten an elektrischen Leitungen und

Anschlüssen Folgendes beachten.

Für alle Anschlüsse und Installations-Arbeiten an

der Anlage gelten nationale Vorschriften zur elek-

trischen Sicherheit.

Die Anlage muss über eine Fehlerstrom-Schutz-

einrichtung (RCD) mit einem Bemessungsfehler-

strom von nicht mehr als 30mA versorgt werden.

2.3 Bestimmungsgemäße Verwendung

Das Schaltgerät stellt die Steuerung einer Hebeanlage oder

Pumpstation für Abwasser dar. Als Niveauerfassung kön-

nen Schwimmerschalter verwendet werden. Ist das Schalt-

niveau erreicht, wird das Abpumpen aktiviert. Ist das Niveau

entsprechend abgesunken, wird das Abpumpen selbsttätig

beendet.

Alle nicht vom Hersteller ausdrücklich und schriftlich autori-

sierten:

Abweichungen von der technischen Spezifikation

Um- oder Anbauten

Verwendungen von nicht originalen Ersatzteilen

Reparaturen durchgeführt von nicht vom Hersteller autori-

sierten Betrieben oder Personen

können zum Verlust der Gewährleistung führen.

016-207_01 5 / 128

2.4 Anzeigen, Bedientasten und deren Funktionen

(1) LED Betriebsbereit (grün)

(2) LED Alarm (rot)

(3) LED Anlagenbehälter Ein-

schaltniveau erreicht (orange)

(4) LED Abwasserpumpe läuft (orange)

(5) LED Abwasserpumpe läuft (orange, nur Duo)

(6) Symbol Betrieb

(7) Taste Alarm ausschalten (quittieren)

(8) Symbol Anlagenbehälter

(9) Taste Abwasserpumpe ein (manuell)

(10) Taste Abwasserpumpe ein (manuell), (nur Duo Tronic)

6 / 128 016-207_01

3 Technische Daten

Ausführung Mono Duo

Maximale Leistung

(kW) am Schaltaus-

gang (bei cos φ = 1)

1,8 KW 2x 1,8 KW

Nennstrombereich 3 - 8 A

Gewicht 0,5 kg 0,5 kg

Abmessungen (LxBxT), mm 140x150x75 235x150x75

Betriebsspannung 230V / 50Hz

Leistung, Standby 2,5 W

Batteriespezifikation 1x 9V 6LR61

Einsatztemperatur 0 - 40°C

Schutzart IP 54

Schutzklasse I

Erforderliche Sicherung C16 A

einpolig

C16 A

einpolig

Erforderlich Fehler-

stromschutz (RCD) 30 mA

Anschlusstyp Schukostecker

016-207_01 7 / 128

4 Montage

4.1 Schaltgerät montieren

Montageposition wählen, dabei Folgendes sicherstellen:

Eine Schutzkontaktsteckdose befindet sich in unmittel-

barer Nähe zum Schaltgerät.

Die Anschlusskabel von Abwasserpumpe und

Schwimmerschalter können fachgerecht installiert und

bis zum Schaltgerät geführt werden.

Das Schaltgerät kann sicher und ausreichend befestigt

werden.

Gehäusedeckel abschrauben.

Alle drei Befestigungsschrauben montieren (Bohrscha-

blone im Lieferumfang enthalten). Dabei sicherstellen,

dass der Abstand (A) zwischen den Schraubenköpfen

und der Befestigungsfläche ca. 3 bis 4 mm beträgt.

Schaltgerät an den drei Befestigungsschrauben einhän-

gen und leicht nach unten drücken. (1)

8 / 128 016-207_01

4.2 Elektrischer Anschluss

GEFAHR

Gefahr durch falsch dimensionierte Anschlusslei-

tungen.

Die Anlage ist auschließlich für den Betrieb mit den

mitgelieferten Anschlussleitungen (oder gleichwer-

tig) vorgesehen. Im Zweifelsfall mit Hersteller / Lie-

ferant Rücksprache halten.

Die Anschlusskabel sicher vom Anlagenbehälter zum

Schaltgerät verlegen (z.B. Kabelleerrohr). Ausreichend

Kabellänge für die Wartung der elektrischen Komponen-

ten vorhalten.

Adernendhülsen (Länge 8 mm) an den Kabelenden

anbringen.

Gehäusedeckel abschrauben und entfernen.

Anschlusskabel durch entsprechende Kabeldurchführung

führen.

Anschlusskabel gemäß Anschlussplan an den Klemm-

leisten befestigen.

Dazu mit einem geeigneten Schraubendreher die jewei-

lige Kabelklemme gegen den Federdruck hinunterge-

drückt halten, bis das Kabelende hineingesteckt ist .

016-207_01 9 / 128

Zugentlastungen für alle Anschlusskabel befestigen,

Anzugsdrehmoment 0,5 Nm.

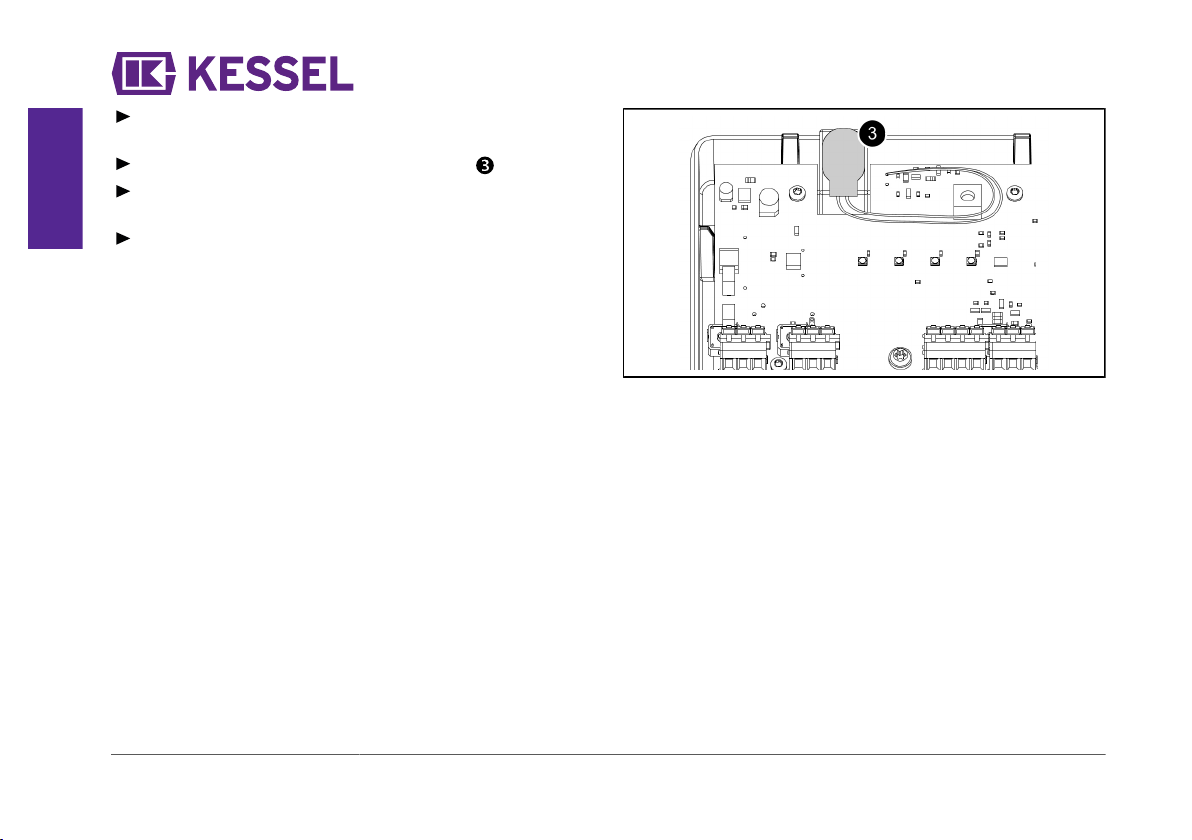

Batteriestecker an der Batterie anstecken.

Kabel der Batterie so verlegen, dass die LEDs nicht ver-

deckt oder eingeklemmt werden.

Gehäusedeckel aufsetzen und befestigen, Anzugsdreh-

moment der Schrauben 1,2 Nm.

10 / 128 016-207_01
