KitchenAid KECC051HBL0 Manuale utente

COOKTOP PARTS

For Models: KECC051HBL0, KECC051HWH0, KECC051HBT0

(Black) (White) (Biscuit)

2−00 Litho in U.S.A. (RS) Part No. 8177464

15" ELECTRIC

CERAN 2 BURNER

COOKTOP

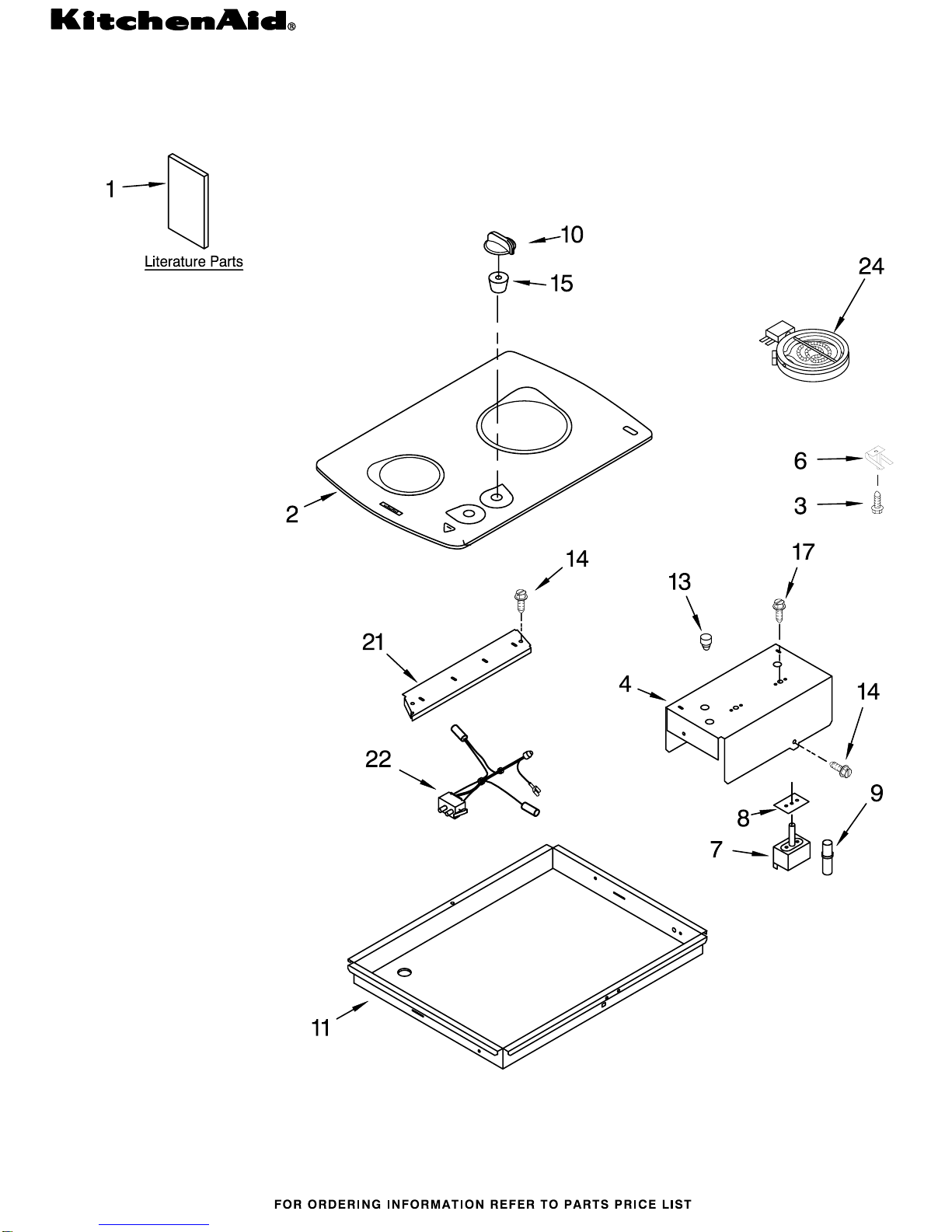

COOKTOP PARTS

For Models: KECC051HBL0, KECC051HWH0, KECC051HBT0

(Black) (White) (Biscuit)

8177464

Illus. Part

No. No. DESCRIPTION

1 Literature Parts

LIT3192799

Installation

Instructions

LIT3192609

Wiring Diagram

LIT3192800

Use & Care Guide

LIT3191638

Safer Cooking Tips

2 Cooktop, Glass

8284581 Black

8284582 White

8284583 Biscuit

3 246119 Screw

4 3192702 Bracket, Switch

Mounting

6 3191791 Spring Locator (8)

7 Switch, Infinite

3191050 Use W/1700W

Right Rear Burner

3191049 Use W/1400W

Left Rear Burner

8 3192439 Seal, Switch Shaft

9 3193012 Light, Indicator

10 Knob, Control (4)

9750372FF

Black

9750372FW

White

9750372FT

Almond

11 8284597 Box, Burner

13 3192477 Bumper, Silicone

14 3196537 Screw

15 3182435 Seal, Switch (4)

17 311865 Screw

21 3192721 Rail, Element

22 3192612 Lamp, Hot

Surface Indicator

24 Element, Surface

8272567 1200W Right Front

8272566 1800W Right Rear

3183956 Seal, Switch Cover

4455364 Bracket, Support

MISCELLANEOUS PARTS

For Models: KECC051HBL0, KECC051HWH0, KECC051HBT0

(Black) (White) (Biscuit)

8177464

Illus. Part

No. No. DESCRIPTION

FOLLOWING PARTS

NOT ILLUSTRATED

Miscellaneous

3172515 Hardware, Mounting

FOLLOWING PARTS

NOT ILLUSTRATED

SPLICING WIRES−−25FT.

LENGTH

242828 Wire, Black

12 Ga. 150 C

242820 Wire, Black

14 Ga. 150 C

242822 Wire, Blue

14 Ga. 150 C

242830 Wire, Brown

14 Ga. 200 C

242823 Wire, Green

14 Ga. 150 C

242824 Wire, Orange

14 Ga. 150 C

242829 Wire, Red

12 Ga. 150 C

242825 Wire, Red

14 Ga. 150 C

242831 Wire, Red

14 Ga. 200 C

242826 Wire, White

14 Ga. 150 C

242827 Wire, Yellow

14 Ga. 150 C

242832 Wire, Yellow

14 Ga. 200 C

ACCESSORY PARTS

3191048 Cleaner, Glass

WIRING HARNESS PARTS

3193193 Wiring Harness

Surface Unit

313438 Clip, Harness

3400015 Screw, Ground

3193195 Conduit
