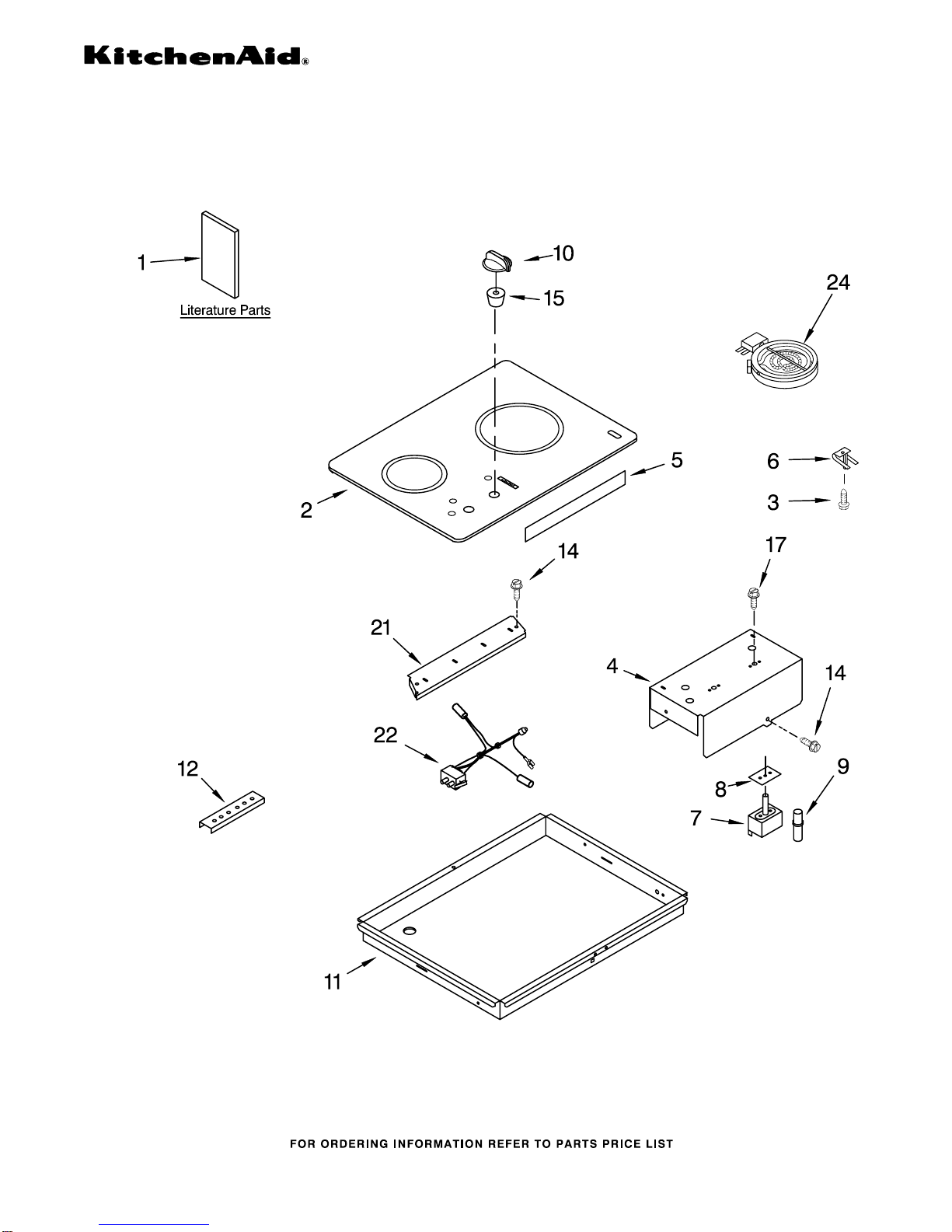

COOKTOP PARTS

For Models: KECC056RBL00

(Black)

1−06 Litho in U.S.A. (cre) Part No. 8186291

15" ELECTRIC

CERAN 2 BURNER

COOKTOP

COOKTOP PARTS

For Models: KECC056RBL00

(Black)

8186291

Illus. Part

No. No. DESCRIPTION

1 Literature Parts

8286066 Installation

Instructions

3192609 Wiring Diagram

8286067 Use & Care Guide

3191638 Safer Cooking Tips

8286226 Energuide Label

2 Cooktop, Glass

8286231 Black

3 246119 Screw

4 3192702 Bracket, Switch

Mounting

5 4457298 Foam, Seal

6 9759094 Spring Locator (8)

7 Switch, Infinite

3191050 Use W/1700W

Right Rear Burner

3191049 Use W/1400W

Left Rear Burner

8 3192439 Seal, Switch Shaft

9 3193012 Light, Indicator

10 Knob, Control (2)

9750372FF

Black

11 4456957 Box, Burner

12 4455917 Bracket, Mounting

3400093 Screw

14 3196537 Screw

15 8285469 Seal, Switch (2)

17 311865 Screw

21 3192721 Rail, Element

22 3192612 Lamp, Hot

Surface Indicator

24 Element, Surface

8523698 1200W Right Front

8523696 1800W Right Rear

3183956 Seal, Switch Cover

FOLLOWING PARTS

NOT ILLUSTRATED

Miscellaneous

3172515 Hardware, Mounting

3192408 Bracket, Support

9750372FW

White

9750372FC

Biscuit

MISCELLANEOUS PARTS

For Models: KECC056RBL00

(Black)

8186291

Illus. Part

No. No. DESCRIPTION

FOLLOWING PARTS

NOT ILLUSTRATED

SPLICING WIRES−−25FT.

LENGTH

242828 Wire, Black

12 Ga. 150 C

242820 Wire, Black

14 Ga. 150 C

242822 Wire, Blue

14 Ga. 150 C

242830 Wire, Brown

14 Ga. 200 C

242823 Wire, Green

14 Ga. 150 C

242824 Wire, Orange

14 Ga. 150 C

242829 Wire, Red

12 Ga. 150 C

242825 Wire, Red

14 Ga. 150 C

242831 Wire, Red

14 Ga. 200 C

242826 Wire, White

14 Ga. 150 C

242827 Wire, Yellow

14 Ga. 150 C

242832 Wire, Yellow

14 Ga. 200 C

ACCESSORY PARTS

3191048 Cleaner, Glass

WIRING HARNESS PARTS

4457254 Wiring Harness

Surface Unit

98997 Clip, Harness

3400015 Screw, Ground

4456511 Conduit
