COOKTOP PARTS

For Models: KECC506RBL01, KECC506RWH01, KECC506RSS01

(Black) (White) (S.Steel)

11−05 Litho in U.S.A. (dmm) Part No. 8186480

30" ELECTRIC

CERAN

COOKTOP

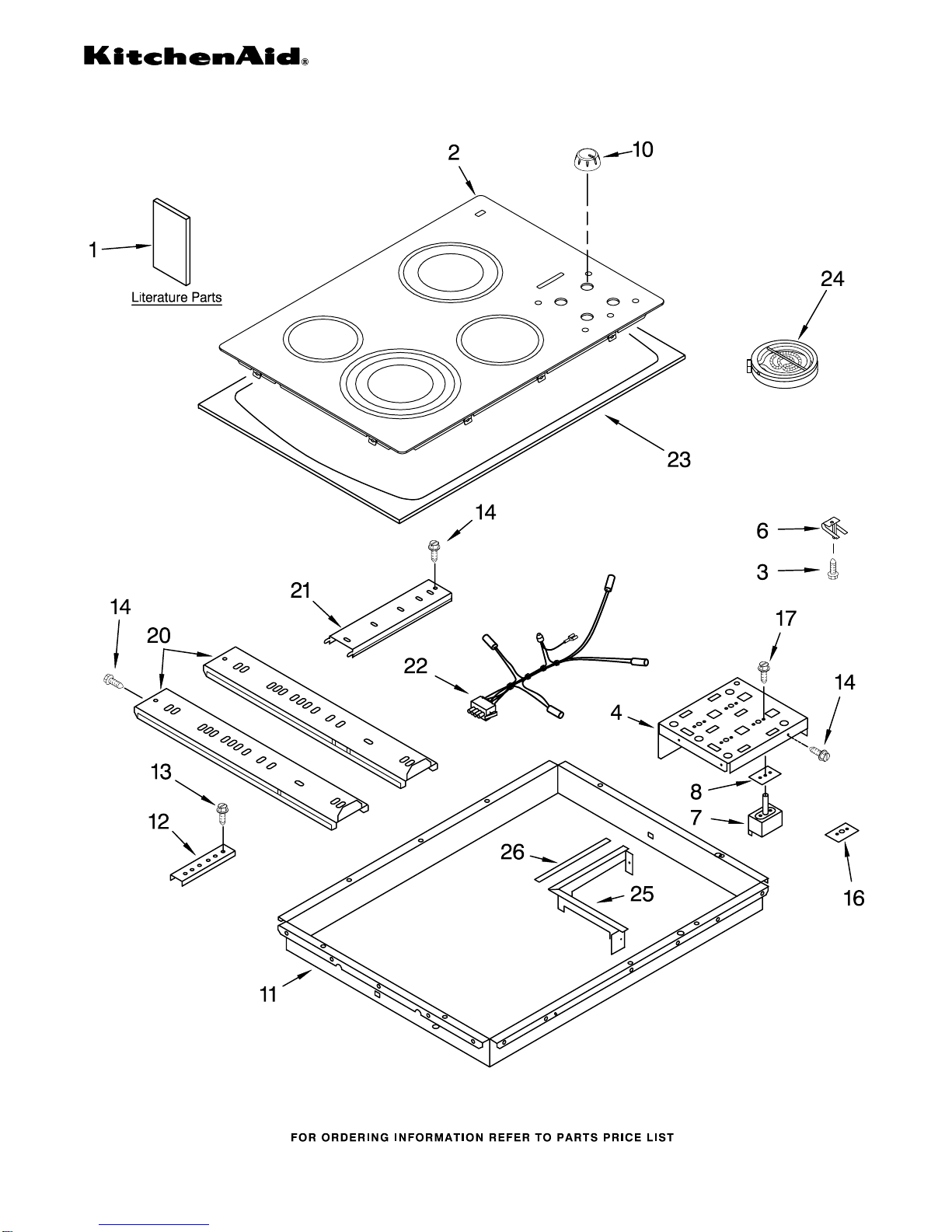

COOKTOP PARTS

For Models: KECC506RBL01, KECC506RWH01, KECC506RSS01

(Black) (White) (S.Steel)

8186480

Illus. Part

No. No. DESCRIPTION

1 Literature Parts

8286066 Installation

Instructions

8286073 Wiring Diagram

8286608 Use & Care Guide

Tips−Safer Cooking

3191638 English

9759133 French

8286061 Energy Guide Lbl

2 Cooktop, Glass

8286202 Black

8286203 White

8286471 S.Steel

3 246119 Screw

4 8285935 Bracket, Switch

Mounting

6 9759094 Spring Locator (8)

7 Switch, Infinite

3191049 LR − RF

4456027 RR

8286070 LF

8 3183956 Seal, Switch Shaft

10 Knob, Control (4)

8286096BL

Black

8286096WH

White

8286096CM

Cashmere Metal

11 8285862 Box, Burner

12 4455917 Bracket, Mounting

13 3400093 Screw

14 3196537 Screw

16 8285469 Seal, Switch

17 311865 Screw

20 8286585 Rail, Element (2)

21 8286344 Rail, Element (1)

22 8286055 Lamp, Hot

Surface Indicator

23 8285709 Frame, Cooktop

(S.Steel Mdl Only)

24 Element, Surface

8523698 1200W LR

8523697 1500W RF

8285937 2000/1000W RR

8285846 2500/1800/900W

25 4455468 Shield−Heat,

Control

26 3191839 Seal, Heat Shield

3192439 Seal, Limiter

OPTIONAL PARTS

For Models: KECC506RBL01, KECC506RWH01, KECC506RSS01

(Black) (White) (S.Steel)

8186480

Illus. Part

No. No. DESCRIPTION

Miscellaneous

3172515 Mtg. Hardware Kit

3192408 Bracket,

Support (2)

OPTIONAL PARTS

FOLLOWING PARTS

NOT ILLUSTRATED

SPLICING WIRES−−25FT.

LENGTH

4456028 Wire, Jumper

242828 Wire, Black

12 Ga. 150 C

242820 Wire, Black

14 Ga. 150 C

242822 Wire, Blue

14 Ga. 150 C

242830 Wire, Brown

14 Ga. 200 C

242823 Wire, Green

14 Ga. 150 C

242824 Wire, Orange

14 Ga. 150 C

242825 Wire, Red

14 Ga. 150 C

242831 Wire, Red

14 Ga. 200 C

242827 Wire, Yellow

14 Ga. 150 C

ACCESSORY PARTS

3191048 Cleaner, Glass

WIRING HARNESS PARTS

8286417 Wiring Harness

3400015 Screw, 10−32 x 3/8

8286421 Conduit, Harness
