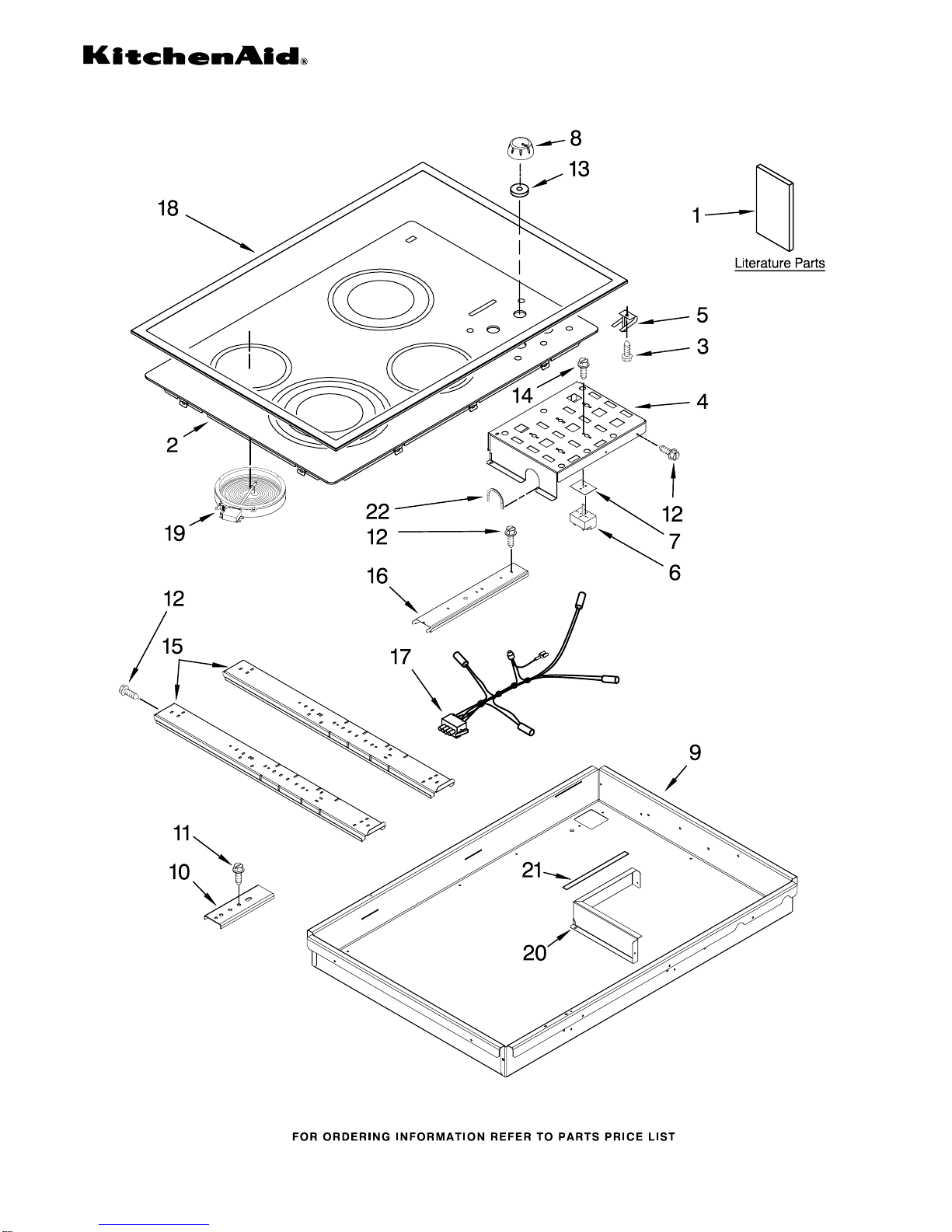

COOKTOP PARTS

For Models: KECC506RBL04

(Black)

10−07 Litho in U.S.A. (amd) (psw) Part No. W10240395 Rev. A

30" ELECTRIC

CERAN

COOKTOP

COOKTOP PARTS

For Models: KECC506RBL04

(Black)

W10240395

Illus. Part

No. No. DESCRIPTION

1 Literature Parts

Installation

Instructions

8286066 English/French

8304571 Canadian

8286073 Wiring Diagram

8286608 Use & Care Guide

Safer Cooking Tips

3191638 English

9759133 French

8286061 Energy Guide,

Label

2 Cooktop, Glass

8286946 Black

3 246119 Screw

4 8285935 Bracket, Switch

Mounting

5 9759094 Spring Locator (8)

6 Switch, Infinite

3191049 LR − RF

4456027 RR

8286070 LF

7 3183956 Seal, Switch Shaft

8 Knob, Control (4)

8286096BL

Black

9 8285862 Box, Burner

10 4455917 Bracket, Mounting

11 3400093 Screw

12 3196537 Screw

13 8285469 Seal, Switch

14 311865 Screw

15 9763517 Rail, Element (2)

16 8286344 Rail, Element (1)

17 8286055 Lamp, Hot

Surface Indicator

W10142240

Frame, Cooktop

(Stainless Model

Only)

19 Element, Surface

8523698 1200W LR

8523697 1500W RF

8285937 2000/1000W RR

8285846 2500/1800/900W

20 4455468 Shield−Heat,

Control

21 3191839 Seal, Heat Shield

3192439 Seal, Limiter

22 8286607 Grommet, Flexible

OPTIONAL PARTS

For Models: KECC506RBL04

(Black)

W10240395

Illus. Part

No. No. DESCRIPTION

Miscellaneous

8286642 Tape, Foam

WIRING HARNESS PARTS

8286417 Harness, Main

3400015 Screw

8286421 Harness, Conduit
