KitchenAid KECC508RPS00 Manuale utente

COOKTOP PARTS

For Models: KECC508RPB00, KECC508RPW00, KECC508RPS00, KECC508RPT00

(Black) (White) (S.Steel) (Biscuit)

3−05 Litho in U.S.A. (cre) Part No. 8186293

30" ELECTRIC

BUILT−IN

CERAN COOKTOP

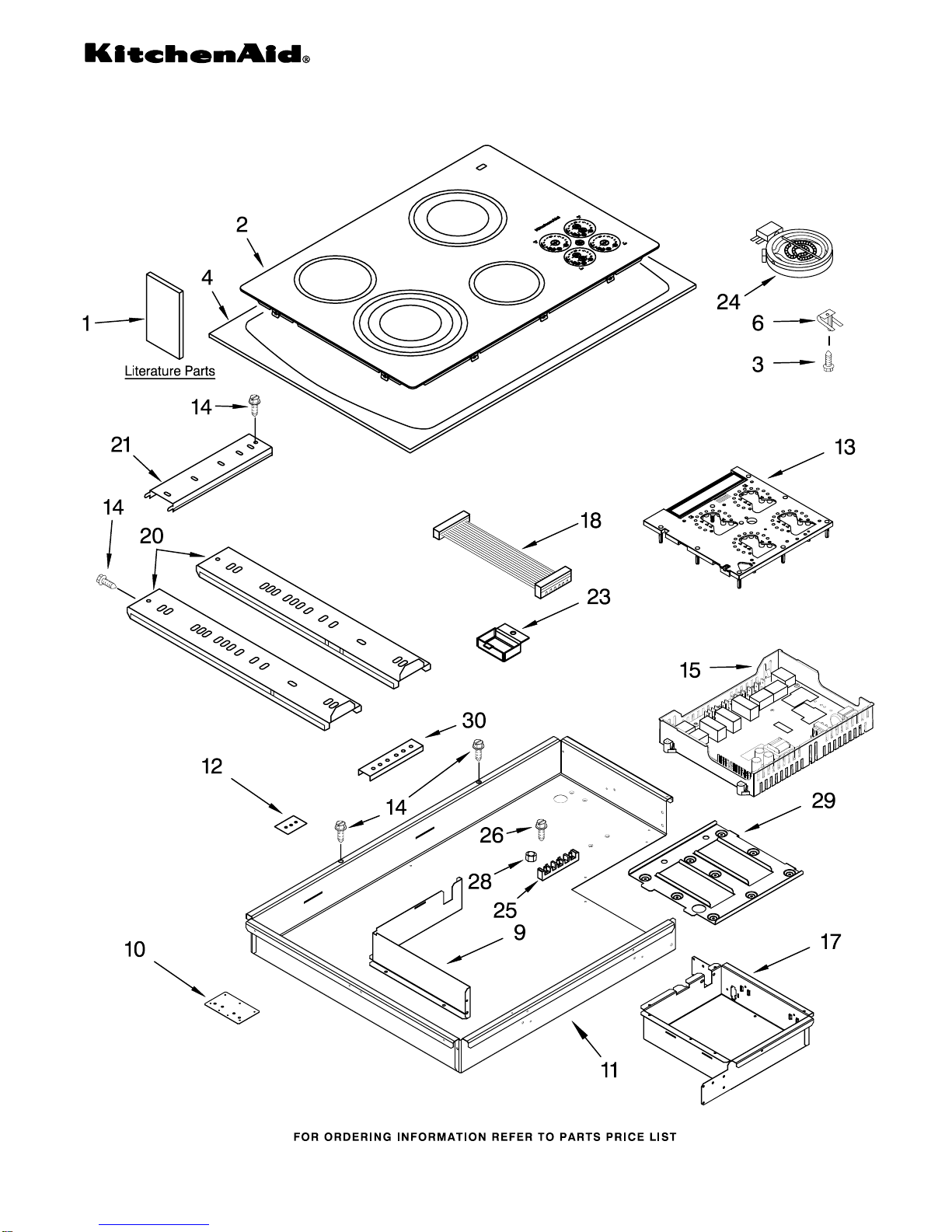

COOKTOP PARTS

For Models: KECC508RPB00, KECC508RPW00, KECC508RPS00, KECC508RPT00

(Black) (White) (S.Steel) (Biscuit)

8186293

Illus. Part

No. No. DESCRIPTION

1 Literature Parts

8286066 Installation

Instructions

8286063 Tech Sheet

4456992 Wiring Diagram

8286067 Use & Care Guide

3191638 Safer Cooking Tips

2 Cooktop, Glass

8286190 Black

8286191 White

8286193 Stainless Steel

8286192 Biscuit

3 246119 Screw

4 8285709 Frame, Cooktop

(Stainless Steel

model only)

6 9759094 Spring Locator (8)

9 8285984 Wall, Inside

3196160 Screw

10 8285534 Bracket, Bottom

3196160 Screw

11 8285820 Box, Burner

12 3192439 Seal, Switch Shaft

13 8285922 Board, Control

14 3196537 Screw

15 8285918 Board, Power

4449745 Screw

17 8286052 Box, Touch Control

3196160 Screw

18 8285319 Cable Ass’y

20 9756813 Rail, Element (2)

21 8286176 Rail, Element (1)

23 8285593 Cover, Harness

3196160 Screw

24 Element, Surface

8285230 1200W RF

8285938 2000/1000W RR

8285847 2500/1800/900W LF

4453907 1500W LR

25 4449868 Block, Terminal

26 3196163 Screw, 10−16 x 7/8

28 112432 Nut, #10−32 Hex

29 4456921 Support, Module

30 4455917 Bracket, Mounting

3400093 Screw

MISCELLANEOUS PARTS

For Models: KECC508RPB00, KECC508RPW00, KECC508RPS00, KECC508RPT00

(Black) (White) (S.Steel) (Biscuit)

8186293

Illus. Part

No. No. DESCRIPTION

FOLLOWING PARTS

NOT ILLUSTRATED

Miscellaneous

3172515 Mtg. Hardware Kit

3192408 Bracket,

Support (2)

SPLICING WIRES−−25FT.

LENGTH

242828 Wire, Black

12 Ga. 150 C

242820 Wire, Black

14 Ga. 150 C

242822 Wire, Blue

14 Ga. 150 C

242830 Wire, Brown

14 Ga. 200 C

242823 Wire, Green

14 Ga. 150 C

242824 Wire, Orange

14 Ga. 150 C

242829 Wire, Red

12 Ga. 150 C

242825 Wire, Red

14 Ga. 150 C

242831 Wire, Red

14 Ga. 200 C

242826 Wire, White

14 Ga. 150 C

242827 Wire, Yellow

14 Ga. 150 C

242832 Wire, Yellow

14 Ga. 200 C

ACCESSORY PARTS

4456147 Cleaner, Glass

WIRING HARNESS PARTS

8285804 Wiring Harness

Surface Unit

FE02313 Bushing

3400015 Screw, Ground

8286379 Conduit Assy.
