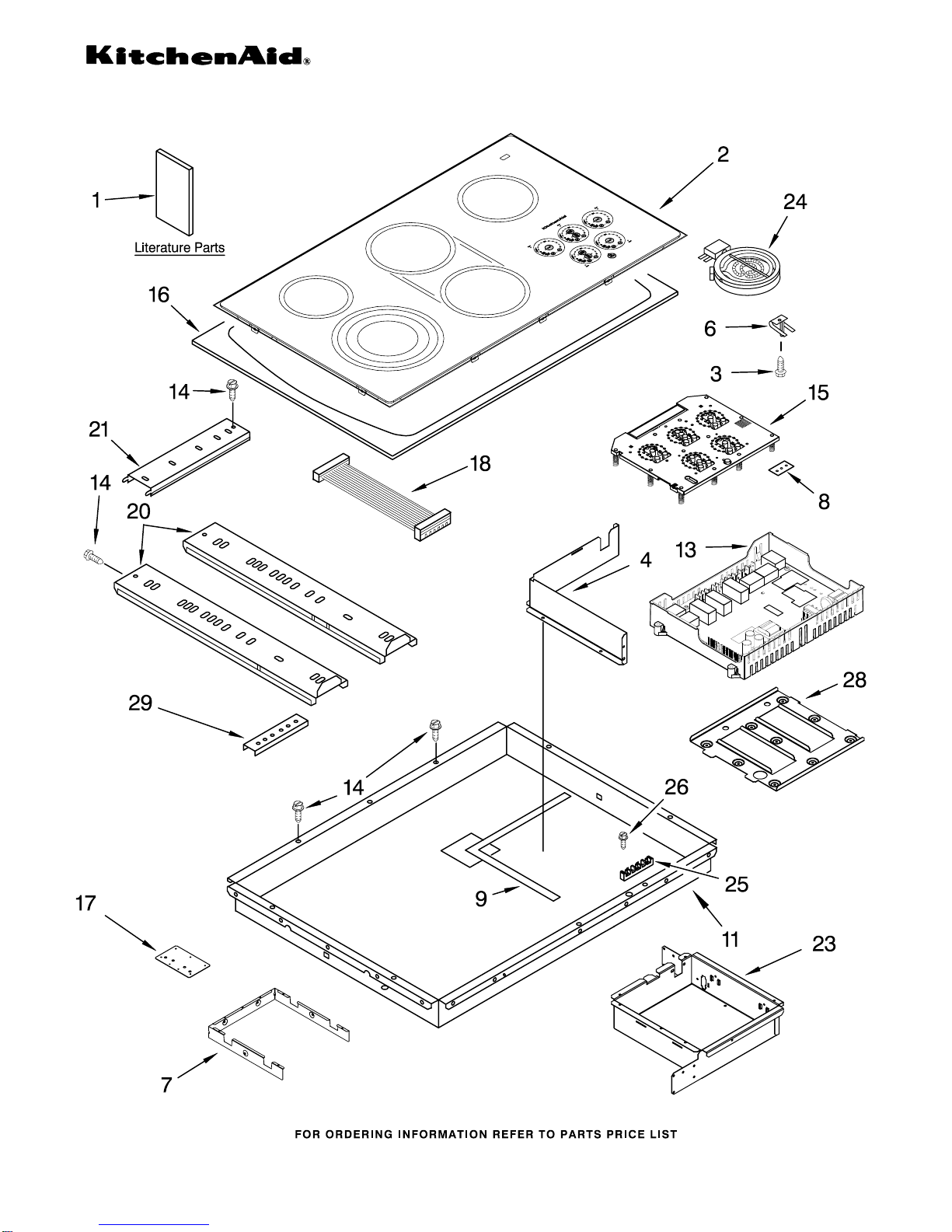

COOKTOP PARTS

For Models: KECC568RPB00, KECC568RPW00, KECC568RPS00, KECC568RPT00

(Black) (White) (S.Steel) (Biscuit)

3−06 Litho in U.S.A. (cre) Part No. 8186294

36" ELECTRIC

BUILT−IN

CERAN COOKTOP

COOKTOP PARTS

For Models: KECC568RPB00, KECC568RPW00, KECC568RPS00, KECC568RPT00

(Black) (White) (S.Steel) (Biscuit)

8186294

Illus. Part

No. No. DESCRIPTION

1 Literature Parts

8286066 Installation

Instructions

8285425 Wiring Diagram

8286064 Tech Sheet

8286067 Use & Care Guide

3191638 Safe Cooking Tips

2 Cooktop, Glass

8286194 Black

8286195 White

8286197 Stainless Steel

8286196 Biscuit

3 246119 Screw

4 8285982 Wall, Inside

3196160 Screw

6 9759094 Spring Locator(10)

7 8285817 Shield, Heat

8 3192439 Seal, Switch

9 8285242 Seal, Heat Shield

11 8285821 Box, Burner

13 8285919 Board, Power

4449745 Screw

14 3196537 Screw

15 8285924 Board, Control

16 8285708 Frame, Cooktop

(S.Steel Only)

17 8285534 Bracket, Bottom

3196160 Screw

18 8285323 Cable Ass’y

20 9756813 Rail, Element (2)

21 8286081 Rail, Element (1)

23 8286053 Box, Touch Control

3196160 Screw

24 Element, Surface

8285847 2500/1800/900W LF

8285230 1200W LR

8285849 4300W Center

4453907 1500W RR

25 4449868 Block, Terminal

26 3196163 Screw, 10−16 x 7/8

28 4456922 Support, Module

29 4455917 Bracket, Mounting

3400093 Screw

MISCELLANEOUS PARTS

For Models: KECC568RPB00, KECC568RPW00, KECC568RPS00, KECC568RPT00

(Black) (White) (S.Steel) (Biscuit)

8186294

Illus. Part

No. No. DESCRIPTION

FOLLOWING PARTS

NOT ILLUSTRATED

Miscellaneous

3192408 Bracket,

Support (2)

SPLICING WIRES−−25FT.

LENGTH

242828 Wire, Black

12 Ga. 150 C

242820 Wire, Black

14 Ga. 150 C

242822 Wire, Blue

14 Ga. 150 C

242830 Wire, Brown

14 Ga. 200 C

242823 Wire, Green

14 Ga. 150 C

242824 Wire, Orange

14 Ga. 150 C

242829 Wire, Red

12 Ga. 150 C

242825 Wire, Red

14 Ga. 150 C

242831 Wire, Red

14 Ga. 200 C

242826 Wire, White

14 Ga. 150 C

242827 Wire, Yellow

14 Ga. 150 C

242832 Wire, Yellow

14 Ga. 200 C

FE02313 Bushing

ACCESSORY PARTS

4456147 Cleaner, Glass

WIRING HARNESS PARTS

8285805 Harness, Main

3400015 Screw, Ground

8286379 Conduit
