KitchenAid KECC508RPB02 Manuale utente

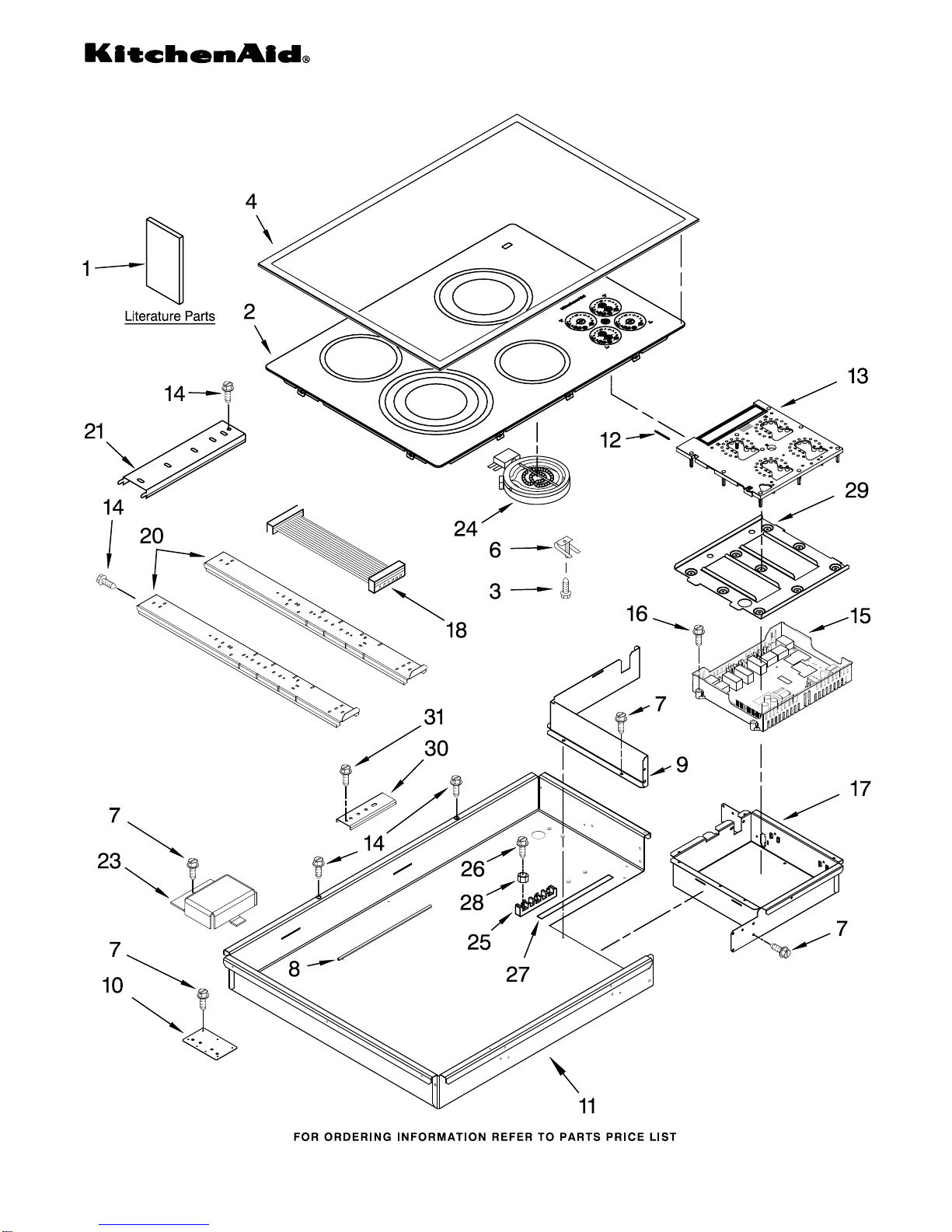

COOKTOP PARTS

For Models: KECC508RPB02, KECC508RPW02, KECC508RPT02, KECC508RPS02

(Black) (White) (Biscuit) (Stainless)

30" ELECTRIC

BUILT−IN

CERAN COOKTOP

3−07 Litho in U.S.A.(amd) Part No. W10121457 Rev. B

COOKTOP PARTS

For Models: KECC508RPB02, KECC508RPW02, KECC508RPT02, KECC508RPS02

(Black) (White) (Biscuit) (Stainless)

W10121457

Illus. Part

No. No. DESCRIPTION

1 Literature Parts

Installation

Instructions

8286066 Cooktop

8304571 Undercounter Oven

8286063 Tech Sheet

4456992 Wiring Diagram

8286608 Use & Care Guide

Safer Cooking Tips

3191638 English

9759133 French

2 Cooktop, Glass

W10048510

Black

W10048520

White

W10048530

Biscuit

3 246119 Screw

4 8285709 Frame, Cooktop

(Stainless Only)

6 9759094 Spring Locator (8)

7 3196160 Screw

8 8285240 Seal, Heat

9 8286577 Wall, Inside

10 8286535 Bracket, Bottom

11 8286554 Box, Burner

12 3192439 Seal, Limiter (4)

13 8285922 Board, Control

14 3196537 Screw

15 8286644 Appliance Manager

Module

16 4449745 Screw

17 8286575 Control Box

18 8285319 Cable Assembly

20 9763517 Rail, Element

21 8286344 Rail, Element

23 8285593 Cover, Harness

24 Element, Surface

8285230 1200W RF

8285938 2000/1000W RR

8285847 2500/1800/900W LF

4453907 1500W LR

25 4449868 Block, Terminal

26 3196163 Screw

27 8285426 Seal, Heat Shield

28 112432 Nut

29 9757815 Support, Module

30 4455917 Bracket, Mounting

31 3400093 Screw

OPTIONAL PARTS (NOT INCLUDED)

For Models: KECC508RPB02, KECC508RPW02, KECC508RPT02, KECC508RPS02

(Black) (White) (Biscuit) (Stainless)

W10121457

Illus. Part

No. No. DESCRIPTION

FOLLOWING PARTS

NOT ILLUSTRATED

Miscellaneous

3172515 Mounting

Hardware, Kit

3192408 Bracket

Support (2)

8286642 Tape, Foam

SPLICING WIRES−−25FT.

LENGTH

242828 Wire, Black

12 Ga. 150 C

242820 Wire, Black

14 Ga. 150 C

242822 Wire, Blue

14 Ga. 150 C

242830 Wire, Brown

14 Ga. 200 C

242823 Wire, Green

14 Ga. 150 C

242824 Wire, Orange

14 Ga. 150 C

242829 Wire, Red

12 Ga. 150 C

242825 Wire, Red

14 Ga. 150 C

242831 Wire, Red

14 Ga. 200 C

242826 Wire, White

14 Ga. 150 C

242827 Wire, Yellow

14 Ga. 150 C

242832 Wire, Yellow

14 Ga. 200 C

ACCESSORY PARTS

4456147 Cleaner, Glass

WIRING HARNESS PARTS

8286380 Wiring Harness,

Surface Unit

8286382 Clip, Harness

FE02313 Bushing

3400015 Screw, Ground

8286379 Conduit Assembly
