COOKTOP PARTS

For Models: KECC567RBL01, KECC567RWW01, KECC567RBB01, KECC567RSS01

(Black) (Pure White) (Pure Biscuit) (S.steel)

11−05 Litho in U.S.A. (cre) Part No. 8186484

36" ELECTRIC

CERAN

COOKTOP

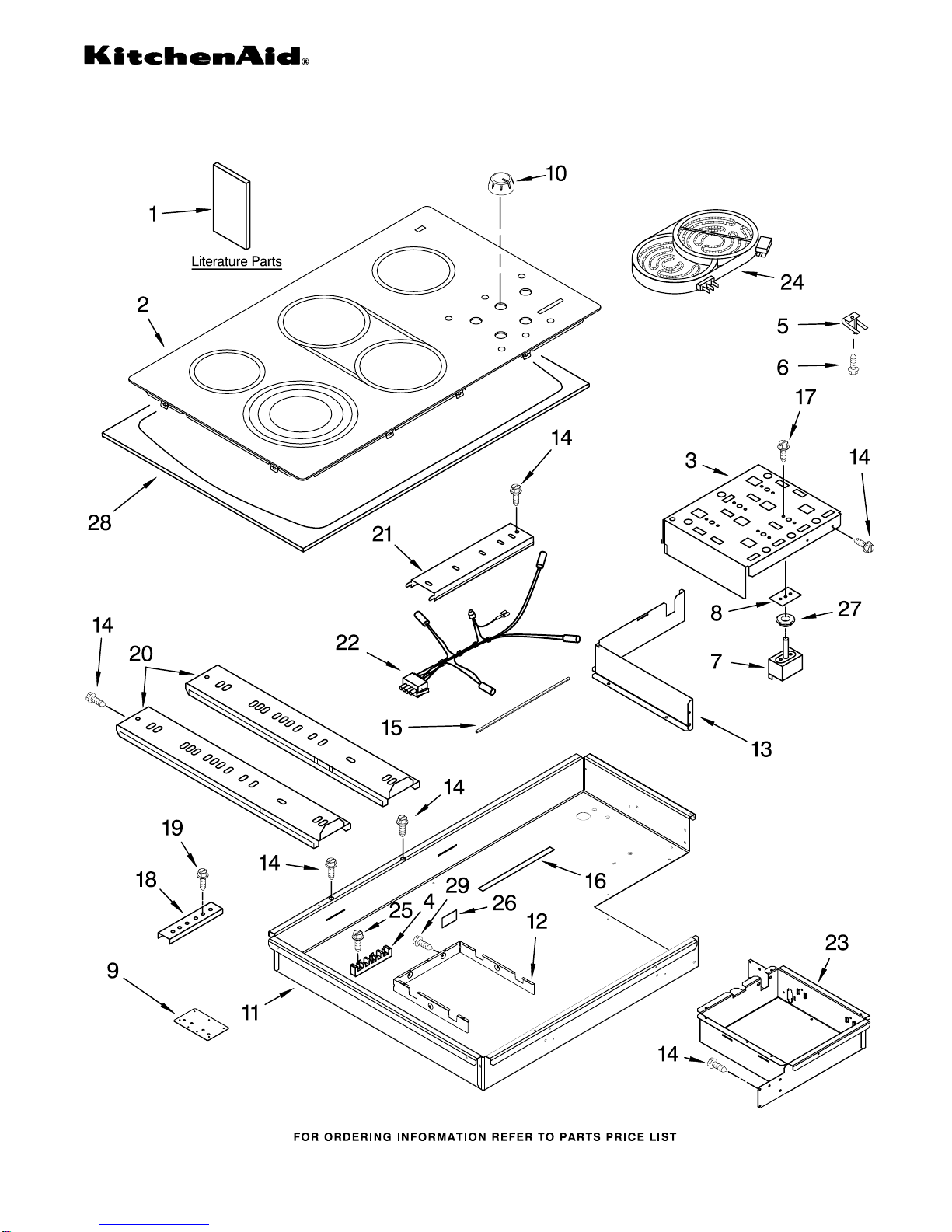

COOKTOP PARTS

For Models: KECC567RBL01, KECC567RWW01, KECC567RBB01, KECC567RSS01

(Black) (Pure White) (Pure Biscuit) (S.steel)

8186484

Illus. Part

No. No. DESCRIPTION Illus. Part

No. No. DESCRIPTION

1 Literature Parts

8286066 Installation

Instructions

8286430 Wiring Diagram

8286062 Energuide Label

8286608 Use & Care Guide

3191638 Safer Cooking Tips

9759133 Safer Cooking Tips

2 Cooktop, Glass

8286214 Black

8286213 White

8286215 Biscuit

8286216 S.Steel

3 8285808 Bracket, Switch

4 4449868 Block, Terminal

5 9759094 Spring Locator(10)

6 246119 Screw (8)

7 Switch, Infinite

8286464 Single (3)

8286465 Dual

8286466 Triple

8 3183956 Seal, Switch Shaft

9 8286535 Bracket, Bottom

10 Knob, Control (5)

8286096BL

Black

8286096WH

White

8286096BT

Biscuit

8286096CM

Cashmere Metal

11 8286555 Box, Burner

12 8285817 Shield, Heat

13 8286578 Inside, Wall

14 3196537 Screw

15 8285242 Seal, Heat

16 8285439 Seal, Heat Shield

17 311865 Screw

18 4455917 Bracket, Mounting

19 3400093 Screw

20 8286585 Rail, Element (2)

21 8286345 Rail, Element (1)

22 8286056 Lamp, Hot

Surface Indicator

23 8286574 Box, Control

24 Element, Surface

8285848 4300W (Bridge)

8286187 2500/1800/900W LF

8523698 1200W LR

8523697 1500W RR

25 3196163 Screw, 10−16 X 3/8

26 112432 Nut, 10−32 Hex

27 Seal, Switch

8285469 Black

8286596 Clear

28 8285708 Frame, Cooktop

(S.Steel Mdl Only)

29 3196160 Screw

OPTIONAL PARTS

For Models: KECC567RBL01, KECC567RWW01, KECC567RBB01, KECC567RSS01

(Black) (Pure White) (Pure Biscuit) (S.steel)

8186484

Illus. Part

No. No. DESCRIPTION

FOLLOWING PARTS

NOT ILLUSTRATED

Miscellaneous

3172515 Mtg. Hardware Kit

3192439 Seal, Switch

SPLICING WIRES−−25FT.

LENGTH

4456028 Wire, Jumper

242828 Wire, Black

12 Ga. 150 C

242820 Wire, Black

14 Ga. 150 C

242822 Wire, Blue

14 Ga. 150 C

242830 Wire, Brown

14 Ga. 200 C

242823 Wire, Green

14 Ga. 150 C

242824 Wire, Orange

14 Ga. 150 C

242829 Wire, Red

12 Ga. 150 C

242825 Wire, Red

14 Ga. 150 C

242831 Wire, Red

14 Ga. 200 C

242826 Wire, White

14 Ga. 150 C

242827 Wire, Yellow

14 Ga. 150 C

242832 Wire, Yellow

14 Ga. 200 C

CLEANER, COOKTOP

3191048 Cleaner, Glass

WIRING HARNESS PARTS

8286468 Harness, Main

8286382 Clip, Harness

3196160 Screw, Ground

8286338 Conduit, Harness

8286238 Thermostat

(100c−94c)
