COOKTOP PARTS

For Models: KECC568GBL0, KECC568GWH0, KECC568GAL0, KECC568GBT0

(Black) (White) (Almond) (Biscuit)

12−98 Litho in U.S.A. (awm) Part No. 885442

36" ELECTRIC

BUILT−IN

COOKTOP

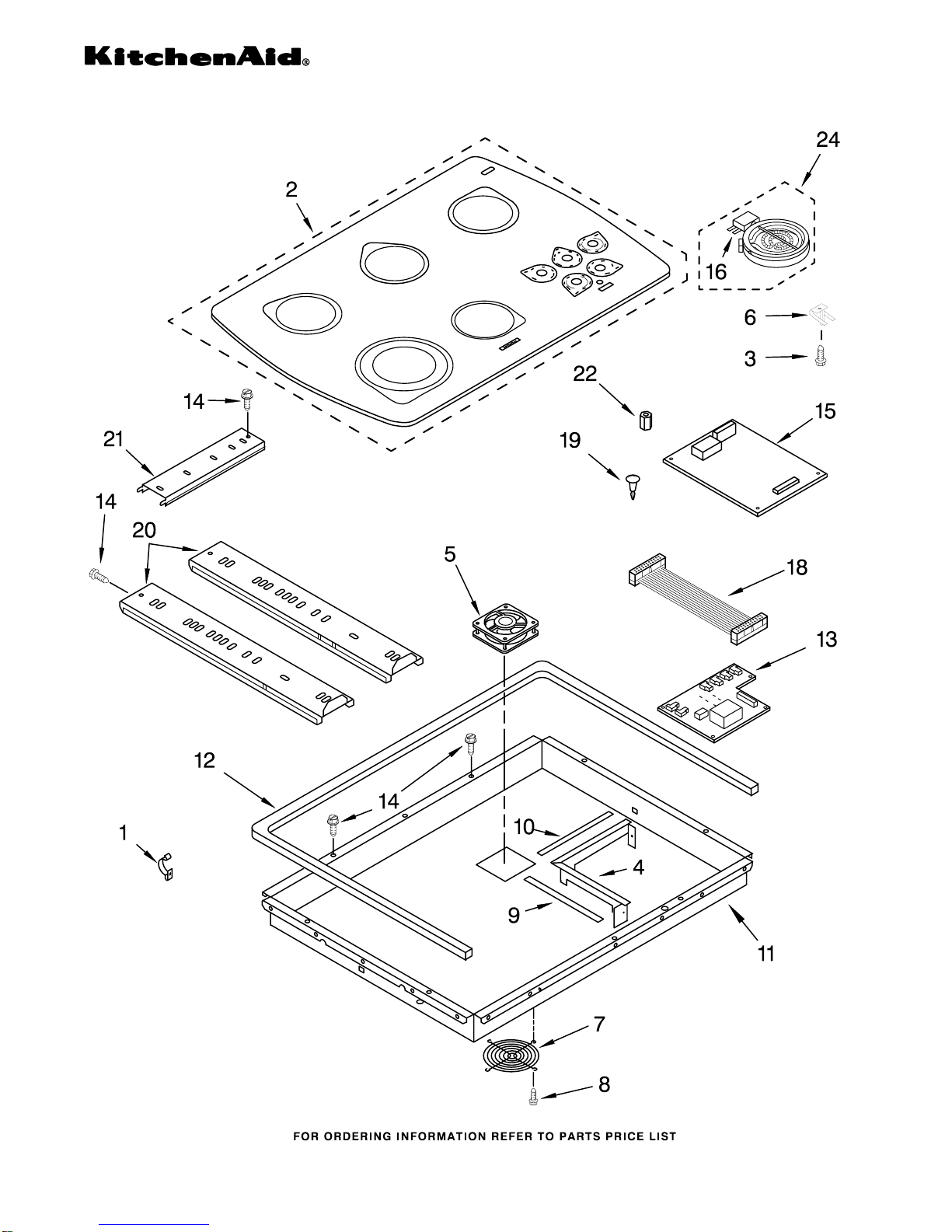

COOKTOP PARTS

For Models: KECC568GBL0, KECC568GWH0, KECC568GAL0, KECC568GBT0

(Black) (White) (Almond) (Biscuit)

885442

Illus. Part

No. No. DESCRIPTION

1 98997 Clip, Wire

2 Cooktop, Glass

3192567 Black

3192568 White

3192569 Almond & Biscuit

3 246119 Screw

4 3192468 Shield, Heat Cntrl

5 3191354 Fan, Cooling

6 3191791 Spring Locator(10)

7 3191949 Guard, Fan

8 4449746 Screw (4)

9 3192469 Seal, Heat Shield

10 3192470 Seal, Heat Shield

11 3192616 Box, Burner

12 3191948 Seal, Burner Box

13 3192559 Board, Power

14 3196537 Screw

15 3191356 Board, Control

16 Switch, Limiter

3191966 Use W/3191723

Element

3191988 Use W/3191982

Element

3191989 Use W/3191981

Element

3191990 Use W/3191984

Element

18 3191913 Cable Ass’y, Flat

19 3191693 Support,

Power Board

20 3191515 Rail, Element (2)

21 3192269 Rail, Element (1)

22 3191907 Standoff,

Power Board

488734 Screw (4)

24 Element, Surface

(Includes # 16)

3191723 2400W Left Front

3191984 1200W Right Front

3191982 1800W Center Rear

3191984 1200W Right Rear

3191981 1500W Left Rear

MISCELLANEOUS PARTS

For Models: KECC568GBL0, KECC568GWH0, KECC568GAL0, KECC568GBT0

(Black) (White) (Almond) (Biscuit)

885442

Illus. Part

No. No. DESCRIPTION

FOLLOWING PARTS

NOT ILLUSTRATED

LITERATURE PARTS

LIT3191771

Installation

Instructions

LIT3192473

Wiring Diagram

LIT3191524

Use & Care Guide

LIT3191638

Safer Cooking Tips

Miscellaneous

3172515 Mtg. Hardware Kit

SPLICING WIRES−−25FT.

LENGTH

242828 Wire, Black

12 Ga. 150 C

242820 Wire, Black

14 Ga. 150 C

242822 Wire, Blue

14 Ga. 150 C

242830 Wire, Brown

14 Ga. 200 C

242823 Wire, Green

14 Ga. 150 C

242824 Wire, Orange

14 Ga. 150 C

242829 Wire, Red

12 Ga. 150 C

242825 Wire, Red

14 Ga. 150 C

242831 Wire, Red

14 Ga. 200 C

242826 Wire, White

14 Ga. 150 C

242827 Wire, Yellow

14 Ga. 150 C

242832 Wire, Yellow

14 Ga. 200 C

ACCESSORY PARTS

3191048 Cleaner, Glass

WIRING HARNESS PARTS

3192475 Harness, Main

3191521 Harness, Fan

3179589 Wire, Tie

3192437 Harness, Hot

Surface Indicator

313438 Clip, Harness

3400015 Screw, Ground

3192476 Conduit
