COOKTOP PARTS

For Models: KECC568GBL1, KECC568GWH1, KECC568GAL1, KECC568GBT1

(Black) (White) (Almond) (Biscuit)

11−99 Litho in U.S.A. (RS) Part No. 8177409

36" ELECTRIC

BUILT−IN

COOKTOP

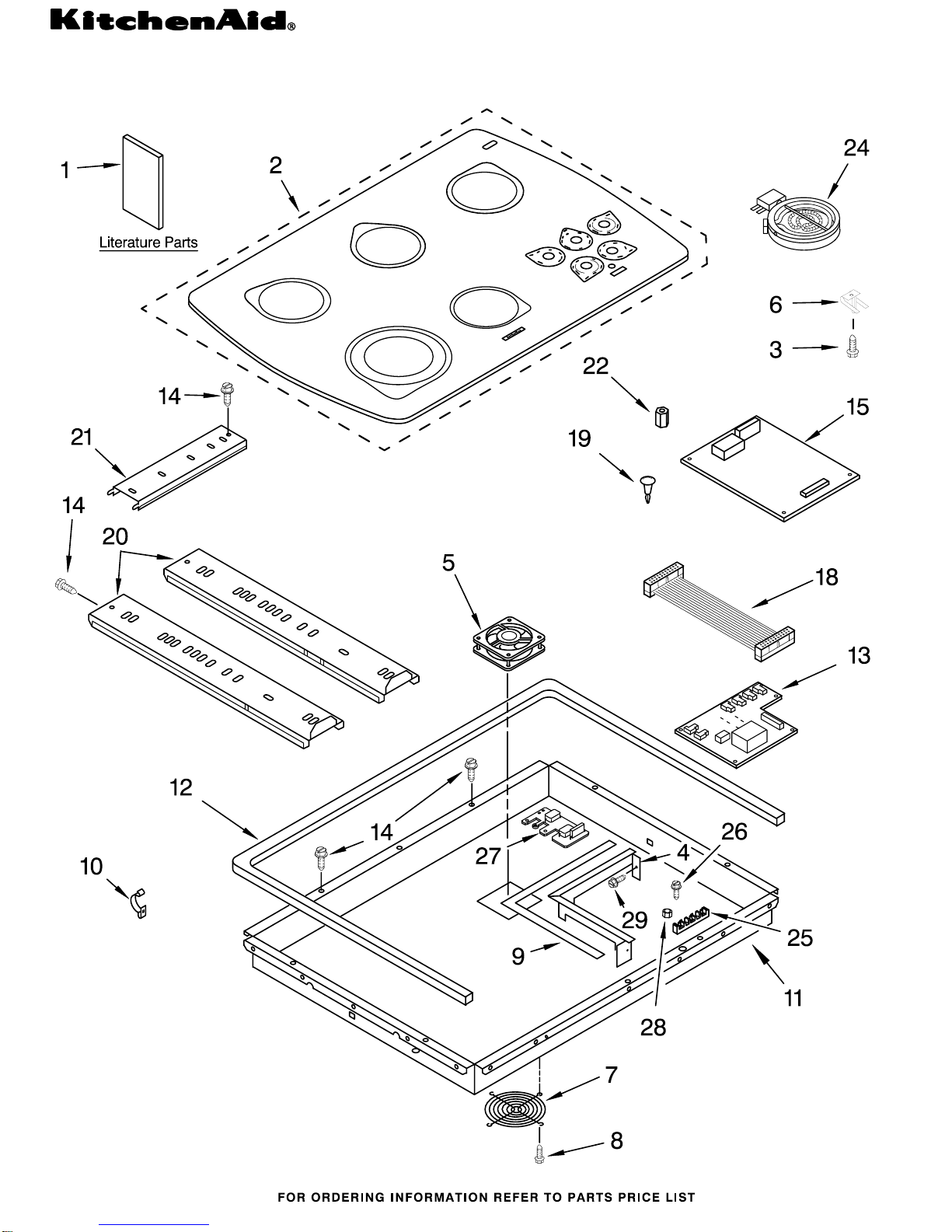

COOKTOP PARTS

For Models: KECC568GBL1, KECC568GWH1, KECC568GAL1, KECC568GBT1

(Black) (White) (Almond) (Biscuit)

8177409

Illus. Part

No. No. DESCRIPTION

1 Literature Parts

LIT3191771

Installation

Instructions

LIT3192473

Wiring Diagram

LIT3191524

Use & Care Guide

LIT3191638

Safe Cooking Tips

COOKTOP PARTS

2 Cooktop, Glass

4455320 Black

4455322 White

4455321 Honeycomb

3 246119 Screw

4 3192992 Shield, Heat Cntrl

5 3191354 Fan, Cooling

6 3191791 Spring Locator(10)

7 3191949 Guard, Fan

8 4449746 Screw (4)

9 3192738 Seal, Heat Shield

10 98997 Clip, Wire

11 4455319 Box, Burner

12 3192737 Seal, Burner Box

13 3192722 Board, Power

14 3196537 Screw

15 3192772 Board, Control

18 3191913 Cable Ass’y, Flat

19 3191693 Support,

Power Board

20 3191515 Rail, Element (2)

21 3192269 Rail, Element (1)

22 3191907 Standoff,

Power Board

488734 Screw (4)

24 Element, Surface

8272563 1000/2400W LF

8272567 1200W RF−RR

8272566 1800W CR

8272564 1500W LR

25 4449868 Block, Terminal

26 3196163 Screw, 10−16 x 7/8

27 112432 Nut, #10−32 Hex

28 3192767 Suppressor

29 3177991 Screw, 8−18 x 1/4

MISCELLANEOUS PARTS

For Models: KECC568GBL1, KECC568GWH1, KECC568GAL1, KECC568GBT1

(Black) (White) (Almond) (Biscuit)

8177409

Illus. Part

No. No. DESCRIPTION

FOLLOWING PARTS

NOT ILLUSTRATED

Miscellaneous

3172515 Mtg. Hardware Kit

MISCELLANEOUS PARTS

SPLICING WIRES−−25FT.

LENGTH

242828 Wire, Black

12 Ga. 150 C

242820 Wire, Black

14 Ga. 150 C

242822 Wire, Blue

14 Ga. 150 C

242830 Wire, Brown

14 Ga. 200 C

242823 Wire, Green

14 Ga. 150 C

242824 Wire, Orange

14 Ga. 150 C

242829 Wire, Red

12 Ga. 150 C

242825 Wire, Red

14 Ga. 150 C

242831 Wire, Red

14 Ga. 200 C

242826 Wire, White

14 Ga. 150 C

242827 Wire, Yellow

14 Ga. 150 C

242832 Wire, Yellow

14 Ga. 200 C

ACCESSORY PARTS

3191048 Cleaner, Glass

WIRING HARNESS PARTS

4455144 Harness, Main

3191521 Harness, Fan

4455283 Harness, Hot

Surface Indicator

3400015 Screw, Ground

3192769 Conduit
