KitchenAid KCDB250G Manuale utente

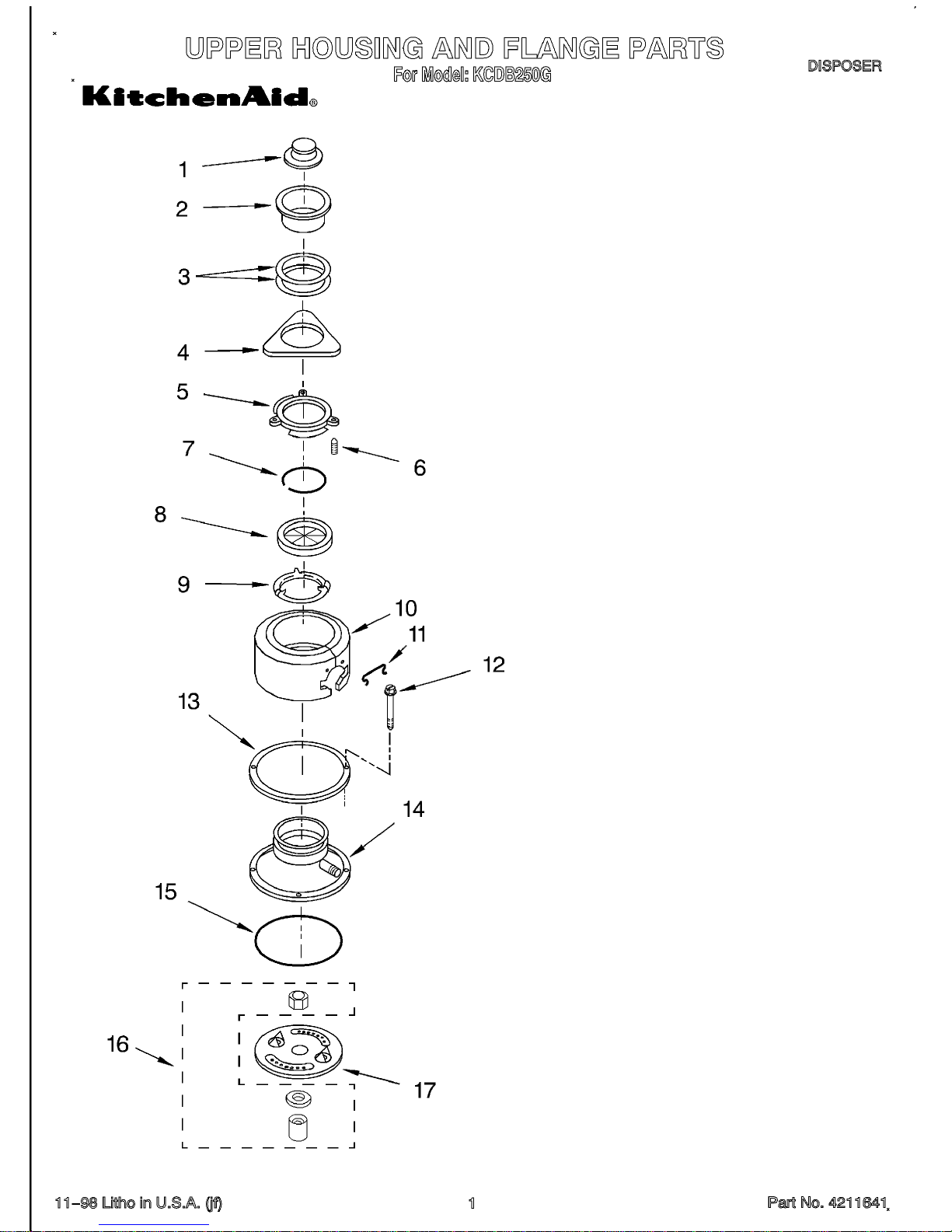

1 4211300 Stopper Assembly

2 4211301 Flange, Strainer

3 4211302 Seal, Sink Flange (2)

4 4211303 Flange, Backup

5 4211304 Flange, Mounting

6 4211305 Screw, Backup (3)

7 4211306 Ring, Retaining

8 4211615 Gasket, Mounting

9 4211308 Flange, Body

10 4211644 Trim, Shell Asm.

11 4211617 Clip, Trim shell

12 4211645 Bolt, Thru

13 4211513 Ring, Clamping

14 4211646 Container, Body Asm. (incl.13)

15 4211310 O-Ring

16 4211578 Sleeve & Seal Kit (incl. Nut, Flange Slinger, Sleeve, & Seal)

17 4211312 Shredder Asm. (Rotating)

1 4211313 End Bell Assembly, Upper

2 4211314 Seal, Water & Oil

3 4211315 Washer, Thrust

4 4211349 Rotor & Shaft Assembly

5 4211321 Washer

6 4211322 Actuator Assembly, Centrifugal

7 4211350 Stator Assembly

8 4211324 Switch Assembly, Start

9 4211549 Protector, Overload

10 4211647 End Frame Assembly, Lower

11 4211516 Nut (4)

12 4211316 Gasket, Tailpipe

13 4211317 Tailpipe

14 4211318 Flange, Tailpipe

15 4211319 Screw, Tailpipe (2)

16 4211351 Shield, Wire

17 4211611 Cover, Terminal

18 4211612 Screw

19 4211330 Screw, Ground

20 4211397 Emergency, Wrench Assembly

21 4211396 Adapter, Sink Assembly

22 4211564 Kit, Installation (Includes Nos. 12, 13, 14, 15, 20,

Instructions and Use and Care Guide)

Following Parts Not Illustrated

LITERATURE PARTS

LIT4211550 Guide, Use And Care

LIT4211652 Instructions, Installation

LIT4211641 Repair Parts List
