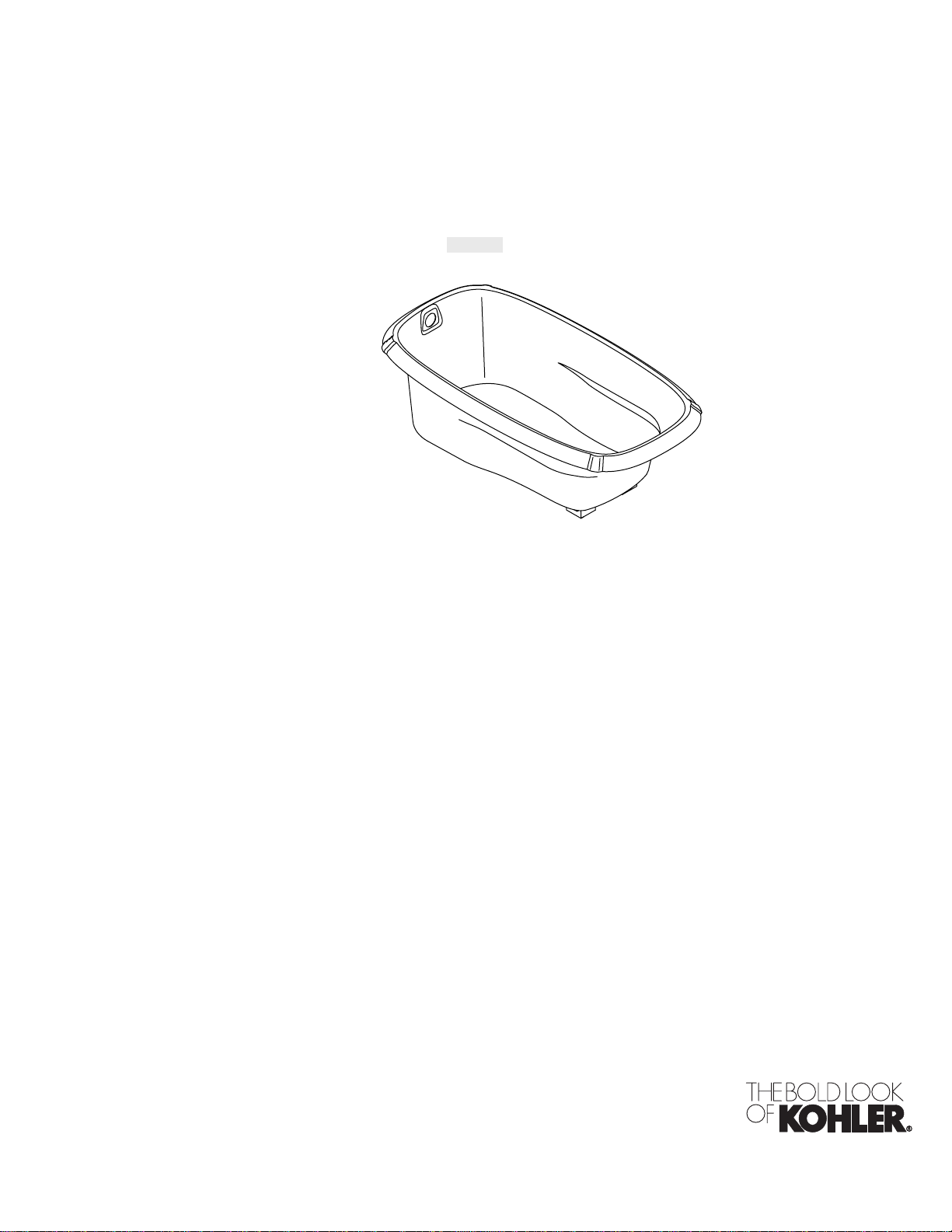

Roughing-In Guide

5’ Acrylic Bath

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de Mcorresponden a México (Ej.

K-12345M)

Français, page 3

Español, página 4

USA: 1-800-4-KOHLER

Canada: 1-800-964-5590

México: 001-877-680-1310

kohler.com

K-1013

Product Information

Fixture:* basin area top area weight

Bathing well 42″(106.7 cm) x

20″(50.8 cm) 51″(129.5 cm) x

24″(61 cm) 70 lbs.

(32 kg)

water depth capacity

To overﬂow 14″(35.6 cm) 60 gal. (227.1 L)

* Approximate measurements for comparison only.

No change in measurements if connected with drain

illustrated. (K-7161-AF or K-7161M-AF)

Cutout template (Included) 1022451-7

Installation Notes

Install this product according to the installation guide.

Floor support under the bath must provide for a minimum of 1100

lbs. (499 kg).

This ﬁxture conforms to ANSI Standard Z124.1. All dimensions are

nominal.

1" (2.5 cm)

16"

(40.6 cm)

2-1/4"

(5.7 cm)

60" (152.4 cm)

2-3/4"

(7 cm)

1-1/2" OD 2-1/2"

(6.4 cm)

20"

(50.8 cm)

(5.1 cm)

32" (81.3 cm)

K-1013

9" (22.9 cm)

1033679-1-C 2 Kohler Co.

Guide de raccordement

Baignoire en acrylique 5’

Information sur le produit

Appareil:* espace du

bassin espace

supérieur poids

Bassin de la

baignoire 42″(106,7 cm) x

20″(50,8 cm) 51″(129,5 cm) x

24″(61 cm) 70 lbs.

(32 kg)

profondeur

d’eau capacité

Au trop plein 14″(35,6 cm) 227,12 l. (227,1

* Mesures approximatives pour comparaison uniquement.

Aucun changement des mesures n’est nécessaire si connecté au

drain illustré. (K-7161-AF ou K-7161M-AF)

Plan de découpe (inclus) 1022451-7

Notes pour l’installation

Installer ce produit selon le guide d’installation.

Le support du sol sous la baignoire doit pouvoir soutenir une

charge minimum de 1100 lbs. (499 kg).

Toutes les dimensions de cet appareil sanitaire sont nominales et

conformes à la norme Standard ANSI Z124.1.

1" (2,5 cm)

16"

(40,6 cm)

2-1/4"

(5,7 cm)

60" (152,4 cm)

2-3/4"

(7 cm)

2-1/2"

(6,4 cm)

20"

(50,8 cm)

32" (81,3 cm)

K-1013

9" (22,9 cm)

Ø 1-1/2" Ext.

(5,1 cm)

Kohler Co. 3 1033679-1-C

Diagrama de Instalación

Bañera acrílica de 5’ (1,52 m)

Información sobre el producto

Producto:* área de la pileta área superior peso

Área de la

bañera 42″(106,7 cm) x

20″(50,8 cm) 51″(129,5 cm) x

24″(61 cm) 70 lbs.

(32 kg)

profundidad

del agua capacidad

Al rebosadero 14″(35,6 cm) 60 gal. (227,1 L)

* Dimensiones aproximadas sólo para comparar.

No es necesario cambiar las medidas si se conecta con el

desagüe ilustrado. (K-7161-AF o K-7161M-AF)

Plantilla de corte (incluida) 1022451-7

Notas para la instalación

Instale este producto conforme a la guía de instalación.

El soporte del piso debajo de la bañera debe poder soportar como

mínimo 1100 lbs. (499 kg).

Este producto cumple con la norma Z124.1 del ANSI. Todas las

dimensiones son nominales.

1" (2,5 cm)

16"

(40,6 cm)

2-1/4"

(5,7 cm)

60" (152,4 cm)

2-3/4"

(7 cm)

1-1/2" D.E. 2-1/2"

(6,4 cm)

20"

(50,8 cm)

32" (81,3 cm)

K-1013

9" (22,9 cm)

(5,1 cm)

Kohler Co. 4 1033679-1-C
