Kohler K-1110 Guida rapida

Roughing-In Guide

Bath Whirlpool with Relax Experience

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de Mcorresponden a México (Ej.

K-12345M)

Français, page 3

Español, página 4

USA: 1-800-4-KOHLER

Canada: 1-800-964-5590

México: 001-877-680-1310

kohler.com

K-1110

Product Information

Applicable product:

Bath whirlpool with Relax Experience K-1110-

CT shown

Required accessories:

Template kit (for undermount) K-589

Drain K-7202

Included components:

Cut-out template (for drop-in) 1016369-7

Fixture*:

Bathing well

Basin area 45″(114.3 cm) x 25-1/2″

(64.8 cm)

Top area 63″(160 cm) x 31-1/2″

(80 cm)

Weight 160 lbs (72.6 kg)

To overﬂow

Water depth to rim 21″(53.3 cm)

Capacity 115 gal (435.3 L)

* Approximate measurements for comparison only.

Pump Heater Voltage Frequency Amperage

1.5 hp 1.5 kW 240 V 50/60 Hz 11 A

Required Electrical Service

Dedicated circuit required, protected with a Class A

Ground-Fault Circuit-Interrupter (GFCI) or Earth-Leakage

Circuit-Breaker (ELCB):

Pump/control 208-240 V, 20 A, 50/60 Hz

Notes

Install this product according to the installation guide.

Floor support under whirlpool must provide for a minimum of

1400 lbs (635 kg).

Hot water supply should be 70% of capacity or greater.

Installations will vary.

Fixture conforms to ANSI Standard Z124.1.2. All dimensions are

nominal.

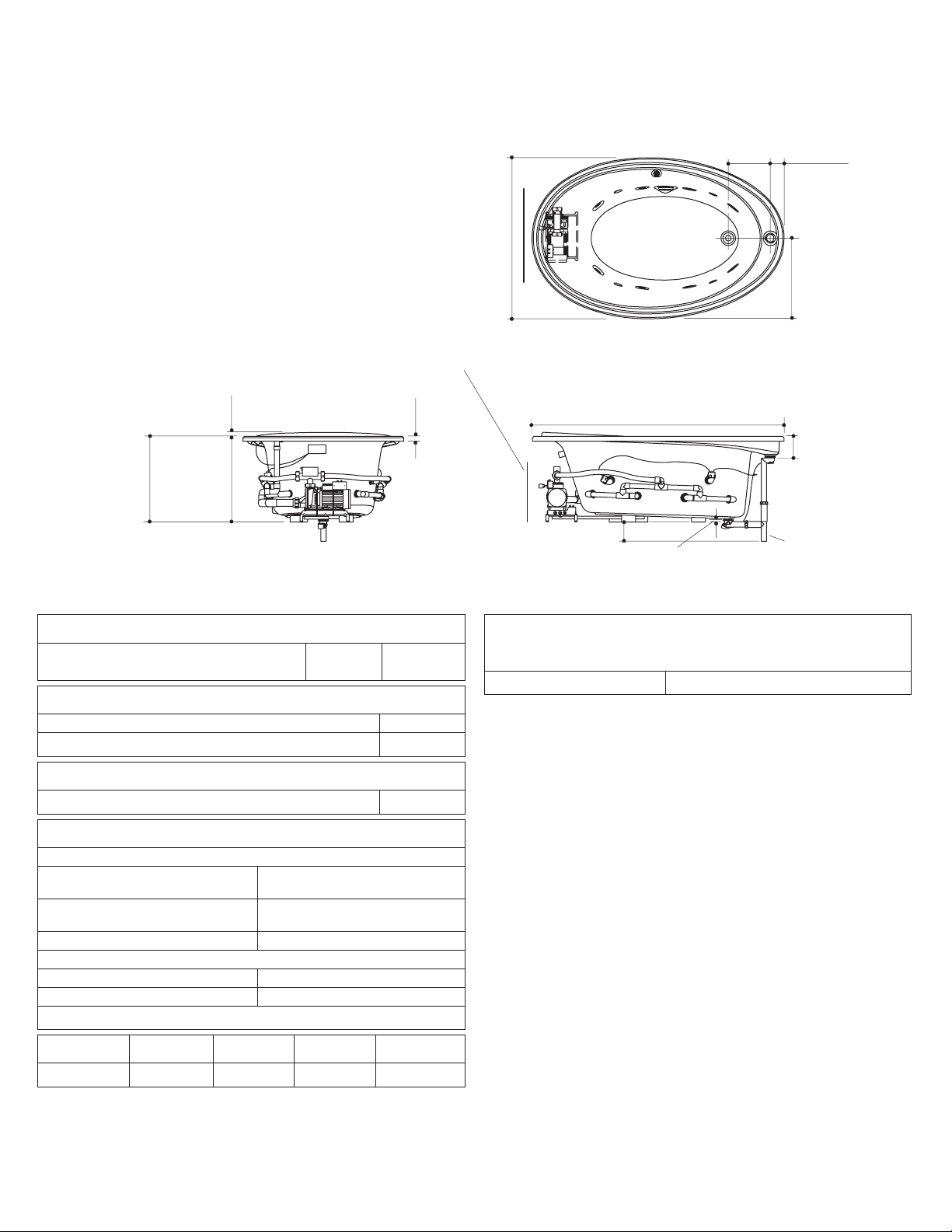

Pump/Control Access

34" (86.4 cm) W x

15" (38.1 cm) H Min

23"

(58.4 cm)

24-1/2"

(62.2 cm)

25-11/16"

(65.2 cm)

46"

(116.8 cm)

6-3/8"

(16.2 cm)

1-3/8"

(3.5 cm)

1-3/16"

(3 cm)

12-3/16"

(31 cm)

3-15/16"

(10 cm)

72" (182.9 cm)

6" (15.2 cm)

7/16" (1.1 cm) 1-1/2" OD

No change in measurements with drain

shown. (K-7202 or K-7202M)

1023251-1-C 2 Kohler Co.

Guide de raccordement

Baignoire à hydromassage avec Experience Relax

Information sur le produit

Produit applicable:

Baignoire à hydromassage avec

Experience Relax K-1110-

CT illustré

Accessoires nécessaires:

Kit de gabarit (par en dessous) K-589

Drain K-7202

Composants inclus :

Gabarit de découpe (pour encastré) 1016369-7

Appareil sanitaire*:

Bassin de la baignoire

Espace du bassin 45″(114,3 cm) x 25-1/2″

(64,8 cm)

Espace supérieur 63″(160 cm) x 31-1/2″

(80 cm)

Poids 160 lbs (72,6 kg)

Au trop plein

Profondeur de l’eau au rebord 21″(53,3 cm)

Capacité 115 gal (435,3 L)

* Mesures approximatives pour comparaison uniquement.

Pompe Chauffe-

eau Voltage Fréquence Ampérage

1,5 CV 1,5 kW 240 V 50/60 Hz 11 A

Branchement électrique requis

Circuit dédié requis, protégé par un Disjoncteur Différentiel de

Classe A (GFCI) ou Disjoncteur de Mise à la Terre (ELCB):

Pompe/contrôle 208-240 V, 20 A, 50/60 Hz

Remarques

Installer ce produit selon le guide d’installation.

Le sol sous la baignoire à hydromassage doit pouvoir soutenir une

charge minimale de 1400 lbs (635 kg).

L’alimentation d’eau chaude doit être d’une capacité de 70% ou

plus. Les installations varieront.

L’appareil sanitaire est conforme à la norme Standard ANSI

Z124.1.2. Toutes les dimensions sont nominales.

23"

(58,4 cm)

24-1/2"

(62,2 cm)

25-11/16"

(65,2 cm)

46"

(116,8 cm)

6-3/8"

(16,2 cm)

1-3/8"

(3,5 cm)

1-3/16"

(3 cm)

12-3/16"

(31 cm)

3-15/16"

(10 cm)

72" (182,9 cm)

6" (15,2 cm)

7/16" (1,1 cm) Ø 1-1/2" Ext.

Accès à la pompe/contrôle

34" (86,4 cm) L x

15" (38,1 cm) H

Pas de changement de mesures si connecté

au drain illustré. (K-7202 ou K-7202M)

Kohler Co. 3 1023251-1-C

Diagrama de instalación

Bañera de hidromasaje con experiencia relajante

Información sobre el producto

Producto correspondiente:

Bañera de hidromasaje con experiencia

relajante K-1110-

CT ilustrada

Accesorios requeridos:

Kit de plantilla (para bajo cubierta) K-589

Desagüe K-7202

Componentes incluidos:

Plantilla de corte (para sobreponer) 1016369-7

Producto*:

Área de la bañera

Área del fondo 45″(114,3 cm) x 25-1/2″

(64,8 cm)

Área superior 63″(160 cm) x 31-1/2″

(80 cm)

Peso 160 lbs (72,6 kg)

Al rebosadero

Profundidad del agua al borde 21″(53,3 cm)

Capacidad 115 gal (435,3 L)

* Dimensiones aproximadas sólo para ﬁnes de comparación.

Bomba Calentador Voltaje Frecuencia Amperaje

1,5 hp 1,5 kW 240 V 50/60 Hz 11 A

Requisitos eléctricos

Requiere un circuito dedicado protegido con un interruptor de

circuito con pérdida a tierra (GFCI) de clase A o un disyuntor

de fuga a tierra (ELCB):

Bomba/control 208-240 V, 20 A, 50/60 Hz

Notas

Instale este producto conforme a la guía de instalación.

El soporte del piso debajo de la bañera de hidromasaje debe poder

soportar como mínimo 1400 lbs (635 kg).

El suministro de agua caliente debe llegar al 70% de la capacidad o

más. Varía según la instalación.

El producto cumple con la norma Z124.1.2 del ANSI. Todas las

dimensiones son nominales.

23"

(58,4 cm)

24-1/2"

(62,2 cm)

25-11/16"

(65,2 cm)

46"

(116,8 cm)

6-3/8"

(16,2 cm)

1-3/8"

(3,5 cm)

1-3/16"

(3 cm)

12-3/16"

(31 cm)

3-15/16"

(10 cm)

72" (182,9 cm)

6" (15,2 cm)

7/16" (1,1 cm) 1-1/2" D. E.

Acceso a la bomba/control:

34" (86,4 cm) de ancho x

15" (38,1 cm) de alto min

No es necesario cambiar las medidas si se conecta

con el desagüe ilustrado. (K-7202 o K-7202M)

Kohler Co. 4 1023251-1-C
