Kohler Memoirs K-723 Guida rapida

Roughing-In Guide

Bath Whirlpool

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de Mcorresponden a México (Ej.

K-12345M)

Français, page 3

Español, página 4

USA: 1-800-4-KOHLER

Canada: 1-800-964-5590

México: 001-877-680-1310

kohler.com

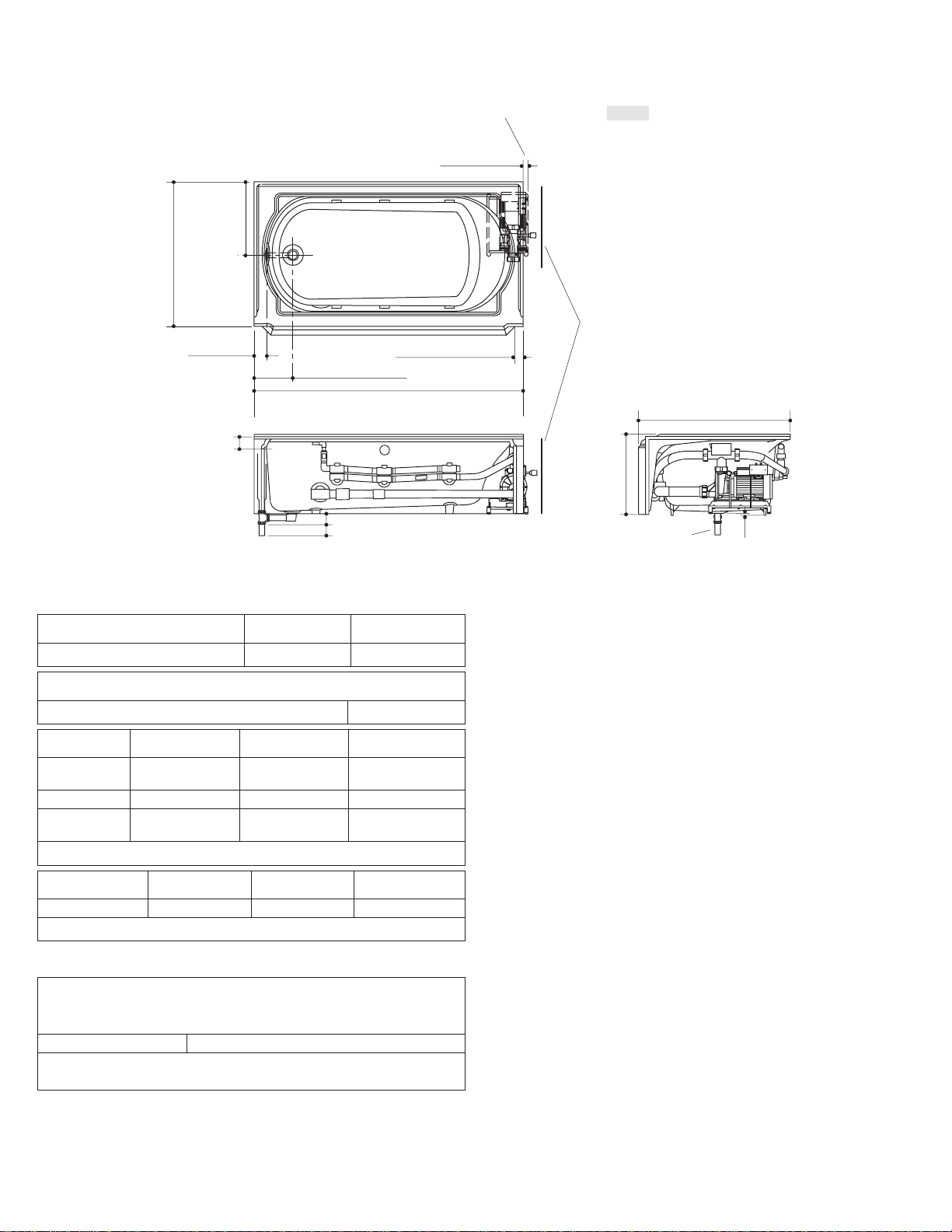

K-723

Product Information

Left drain K-723-H2 shown

Right drain K-724-H2 not shown

Required accessories:

Jet trim kit K-9696

Fixture*: basin area top area weight

Bathing

well 45″(114.3 cm)

x23″(58.4 cm) 54″(137.2 cm)

x25″(63.5 cm) 390 lbs

(176.9 kg)

water depth capacity

overﬂow 11-5/8″

(29.5 cm) 52 gal

(196.8 L)

* Approximate measurements for comparison only.

Pump Heater V A*

1.5 hp 1.5 kW 240 11

* Approximate measurements for comparison only.

Required Electrical Service

Dedicated circuit required, protected with a Class A

Ground-Fault Circuit-Interrupter (GFCI) or Earth-Leakage

Circuit-Breaker (ELCB):

Pump/control 208-240 V, 20 A, 50/60 Hz

Locate the outlet behind the whirlpool and within 24″

(61 cm) of the pump.

Installation Notes

NOTE: Pump protrusion beyond rim.

Install this product according to the installation guide.

Floor support under whirlpool must provide for a minimum of

1500 lbs (680.4 kg).

Fixture conforms to ASME Standard A112.19.1M. All dimensions

are nominal.

Pump/Control Access

33-3/4" (85.7 cm)

1-1/2" OD

1-13/16" (4.6 cm)

1/8" (3 mm)

8-1/2" (21.6 cm)

60" (152.4 cm)

2-7/8" (7.3 cm)

3" (7.6 cm)

1" (2.5 cm)

Note: Pump protrusion beyond rim

16"

(40.6 cm)

32"

(81.3 cm)

1-1/2"

(3.8 cm)

3-1/4"

(8.3 cm) 17-7/16"

(44.3 cm)

30" (76.2 cm) W x

15" (38.1 cm) H Min

No change in measurements with drain

shown. (K-7161-AF or K-7161M-AF)

Recommended faucet area.

1019706-1-C 2 Kohler Co.

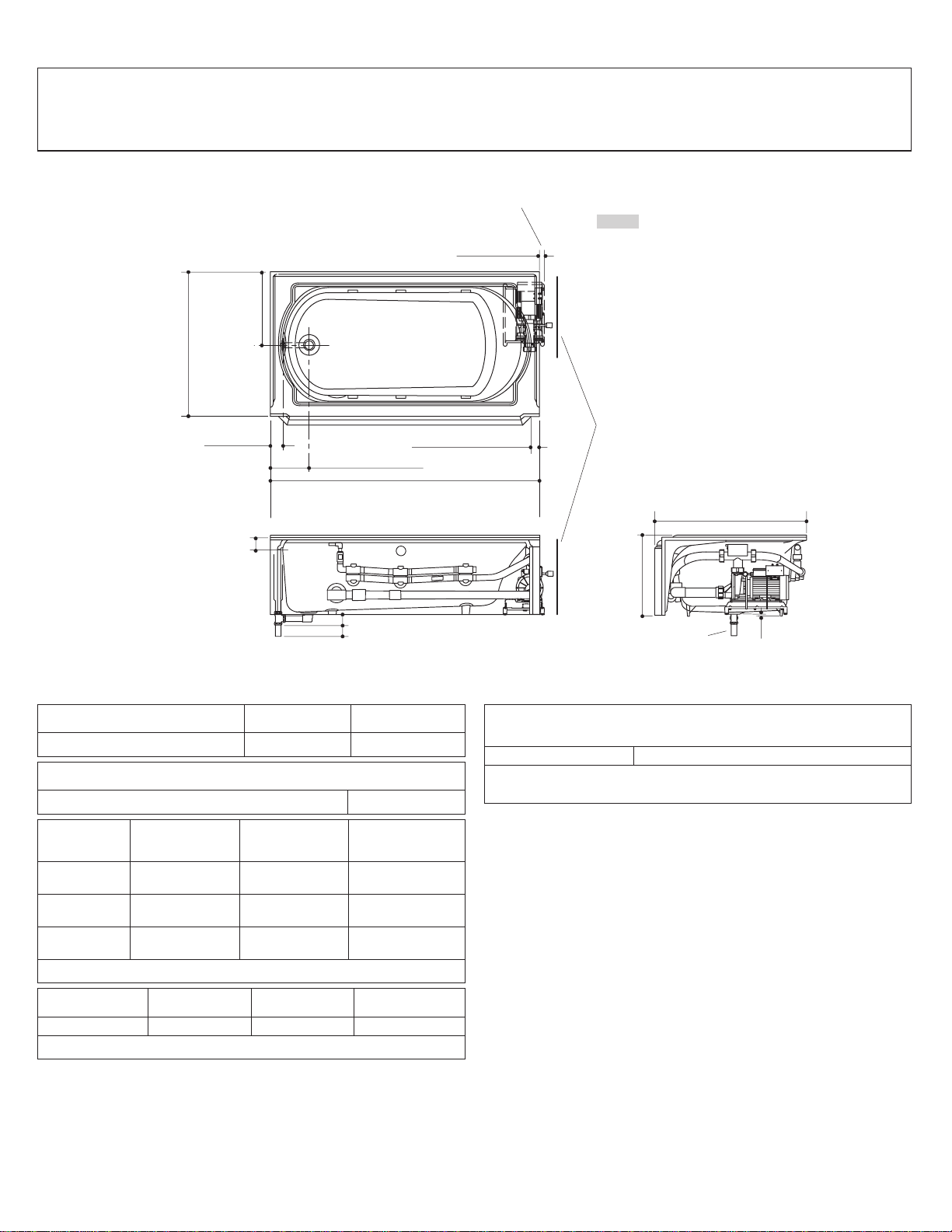

Plan de raccordement

Baignoire à hydromassage

Informations sur le produit

Drain gauche K-723-H2 illustré

Drain droit K-724-H2 non illustré

Accessoires nécessaires:

Kit de garniture de jet K-9696

Appareil

sanitaire*: espace du

bassin espace

supérieur poids

de bain

bassin 45″(114,3 cm)

x23″(58,4 cm) 54″(137,2 cm)

x25″(63,5 cm) 390 lbs

(176,9 kg)

profondeur

d’eau capacité

Au trop

plein 11-5/8″

(29,5 cm) 52 gal

(196,8 L)

* Mesures approximatives pour comparaison uniquement.

Pompe Chauffeau V A*

1,5 CV 1,5 kW 240 11

* Mesures approximatives pour comparaison uniquement.

Branchement électrique requis

Circuit dédié requis, protégé par un Disjoncteur Différentiel de

Classe A (GFCI) ou Disjoncteur de Mise à la Terre (ELCB):

Pompe/contrôle 208-240 V. 20 A. 50/60 Hz

Localiser la prise derrière la baignoire à hydromassage et dans

les 24″(61 cm) de la pompe.

Notes pour l’installation

REMARQUE : Pompe dépassant au delà du rebord.

Installer ce produit selon le guide d’installation.

Le sol sous la baignoire à hydromassage doit pouvoir soutenir une

charge minimale de 1500 lbs (680,4 kg).

L’appareil sanitaire est conforme à la norme Standard ASME

A112.19.1M. Toutes les dimensions sont nominales.

Accès à la pompe/à la commande

16"

(40,6 cm)

33-3/4" (85,7 cm)

Ø Ext.1-1/2"

17-7/16"

(44,3 cm)

1-1/2"

(3,8 cm)

1-13/16" (4,6 cm)

1/8" (3 mm)

8-1/2" (21,6 cm)

3-1/4"

(8,3 cm)

60" (152,4 cm)

2-7/8" (7,3 cm)

3" (7,6 cm)

32"

(81,3 cm)

1" (2,5 cm)

Remarque : la pompe dépasse du bord.

Aucune modification des mesures n'est

nécessaire avec la vidange représentée.

(K-7161-AF ou K-7161M-AF)

30" (76,2 cm) L x

15" (38,1 cm) H Min.

Zone recommandée pour le robinet

Kohler Co. 3 1019706-1-C

Diagrama de instalación

Bañera de hidromasaje

Información sobre el producto

Desagüe a la izquierda K-723-H2 ilustrada

Desagüe a la derecha K-724-H2 no ilustrada

Accesorios requeridos:

Kit de guarnición del jet K-9696

Producto*: área del fondo área superior peso

Área de la

bañera 45″(114,3 cm)

x23″(58,4 cm) 54″(137,2 cm)

x25″(63,5 cm) 390 lbs

(176,9 kg)

profundidad

del agua capacidad

rebosadero 11-5/8″

(29,5 cm) 52 gal

(196,8 L)

* Dimensiones aproximadas sólo para ﬁnes de comparación.

Bomba Calentador V A*

1,5 hp 1,5 kW 240 11

* Dimensiones aproximadas sólo para ﬁnes de comparación.

Requisitos eléctricos

Requiere un circuito dedicado protegido con un interruptor de

pérdida a tierra (GFCI) de clase A o un disyuntor de fuga a

tierra (ELCB):

Bomba/control 208-240 V, 20 A, 50/60 Hz

Coloque el tomacorriente detrás de la bañera de hidromasaje y

a menos de 24″(61 cm) de la bomba.

Notas para la instalación

NOTA: La bomba sobresale del borde.

Instale este producto conforme a la guía de instalación.

El soporte del piso debajo de la bañera de hidromasaje debe poder

soportar como mínimo 1500 lbs (680,4 kg).

El producto cumple con la norma A112.19.1M de ASME. Todas las

dimensiones son nominales.

Acceso a la bomba/control

33-3/4" (85,7 cm)

1-1/2" D.E.

1-13/16" (4,6 cm)

1/8" (3 mm)

8-1/2" (21,6 cm)

60" (152,4 cm)

2-7/8" (7,3 cm)

3" (7,6 cm)

1" (2,5 cm)

Nota: La bomba sobresale del borde

17-7/16"

(44,3 cm)

16"

(40,6 cm)

1-1/2"

(3,8 cm)

3-1/4"

(8,3 cm)

32"

(81,3 cm)

No es necesario cambiar las medidas con el

desagüe ilustrado. (K-7161-AF o K-7161M-AF)

30" (76,2 cm) de ancho x

15" (38,1 cm) de alto Mín.

Área recomendada para la grifería.

Kohler Co. 4 1019706-1-C
