Kohler K-1161 Guida rapida

Roughing-In Guide

Corner Bath

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de Mcorresponden a México (Ej.

K-12345M)

Français, page 3

Español, página 4

USA: 1-800-4-KOHLER

Canada: 1-800-964-5590

México: 001-877-680-1310

kohler.com

K-1161

Product Information

Applicable product:

Drop-in rim style K-1161 shown

Integral ﬂange K-1161-F not shown

Fixture*: basin area top area weight

Bathing

well 52” (132.1 cm) x

38-3/4” (98.4 cm) 61” (159.7 cm) x

46-1/4” (117.5 cm) 91 lbs.

(41.3kg)

water depth capacity

overﬂow 15” (38.1 cm) 96 gal. (363.6 L)

* Approximate measurements for comparison only.

Notes

Install this product according to the installation guide.

Floor support under this product must provide for a minimum

loading of 80 lbs./square foot (390 kg/square meter).

This ﬁxture conforms to ANSI Standard Z124.1. All dimensions are

nominal.

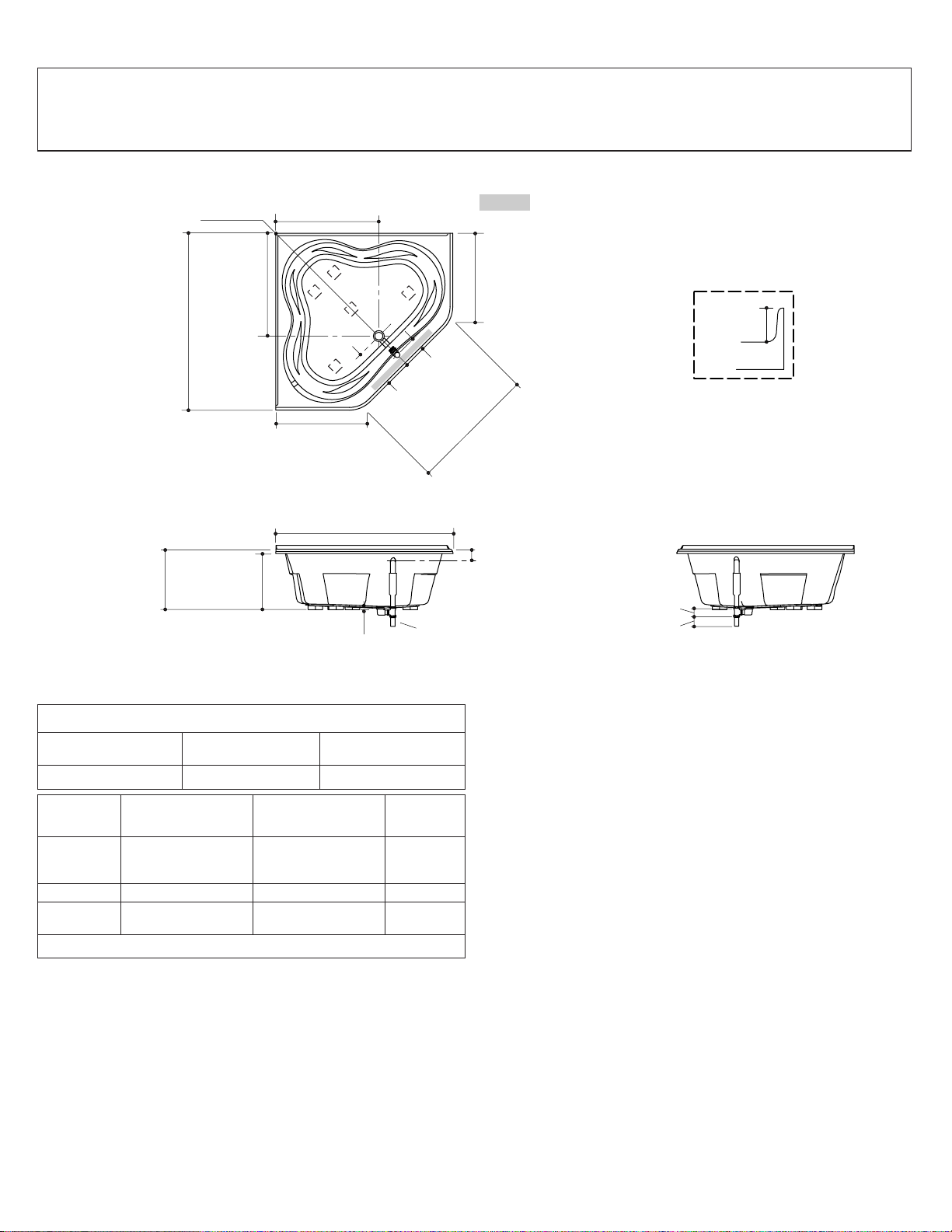

1-1/2" OD 3" (7.6 cm)

60" (152.4 cm)

35"

(88.9 cm)

35"

(88.9 cm)

60"

(152.4 cm)

29" (73.7 cm)

29"

(73.7 cm)

1/2" (1.3 cm)

43-3/4"

(111.1 cm)

13-1/8"

(33.3 cm)

4-7/8"

(12.4 cm)

2-7/8" (7.3 cm)

63"

(160 cm)

19-1/2"

(49.5 cm)

2-7/8"

(7.3 cm)

21"

(53.3 cm)

1-1/4"

(3.2 cm)

Tile Flange

Detail

No change in measurements if connected with

drain illustrated. (K-11677 or K-11677M)

Recommended faucet area

1042010-1-B 2 Kohler Co.

Guide de raccordement

Baignoire angulaire

Information sur le produit

Produit applicable:

Style rebord

encastré K-1161 illustré

Bride intégrée K-1161-F non illustré

Appareil

sanitaire*: espace du bassin espace supérieur poids

Bassin de

baignoire

52” (132,1 cm) x

38-3/4” (98,4 cm) 61” (159,7 cm) x

46-1/4” (117,5 cm) 91 lbs.

(41,3kg)

profondeur d’eau capacité

Au trop

plein 15” (38,1 cm) 96 gal. (363,6 L)

* Mesures approximatives pour comparaison uniquement.

Remarques

Installer ce produit selon le guide d’installation.

Le support du sol sous cet appareil doit pouvoir soutenir une

charge minimale de 80 lbs./pied carré (390 Kg/m).

Toutes les dimensions de cet appareil sanitaire sont nominales et

conformes à la norme Standard ANSI Z124.1.

Ø Ext. 1-1/2" 3" (7,6 cm)

60" (152,4 cm)

35"

(88,9 cm)

35"

(88,9 cm)

60"

(152,4 cm)

29" (73,7 cm)

29"

(73,7 cm)

1/2" (1,3 cm)

43-3/4"

(111,1 cm)

13-1/8"

(33,3 cm)

4-7/8"

(12,4 cm)

2-7/8" (7,3 cm)

63"

(160 cm)

19-1/2"

(49,5 cm)

2-7/8"

(7,3 cm)

21"

(53,3 cm)

1-1/4"

(3,2 cm)

Détail de bride

de carrelage

Aucun changement dans les mesures ne sera nécessaire si

connecté avec le drain illustré. (K-11677 ou K-11677M)

Emplacement recommandé du robinet

Kohler Co. 3 1042010-1-B

Diagrama de instalación

Bañera en esquina

Información sobre el producto

Producto correspondiente:

Estilo de borde en

modelos

empotrados

K-1161 ilustrado

Reborde integral K-1161-F no ilustrado

Producto*: área de la pileta área superior peso

Área de

la bañera 52” (132,1 cm) x

38-3/4” (98,4 cm) 61” (159,7 cm) x

46-1/4” (117,5 cm) 91 lbs.

(41,3kg)

profundidad del

agua capacidad

rebosadero 15” (38,1 cm) 96 gal. (363,6 L)

* Dimensiones aproximadas sólo para comparar.

Notas

Instale este producto conforme a la guía de instalación.

El soporte del piso debajo de este producto debe poder sostener

una carga mínima de 80 libras/pie cuadrado (390 kg/metro

cuadrado).

Este producto cumple con la norma Z124.1 del ANSI. Todas las

dimensiones son nominales.

1-1/2" D.E. 3" (7,6 cm)

60" (152,4 cm)

35"

(88,9 cm)

35"

(88,9 cm)

60"

(152,4 cm)

29" (73,7 cm)

29"

(73,7 cm)

1/2" (1,3 cm)

43-3/4"

(111,1 cm)

13-1/8"

(33,3 cm)

4-7/8"

(12,4 cm)

2-7/8" (7,3 cm)

63"

(160 cm)

19-1/2"

(49,5 cm)

2-7/8"

(7,3 cm)

21"

(53,3 cm)

1-1/4"

(3,2 cm)

Detalle del reborde

de azulejos

No es necesario cambiar las medidas si se conecta

con el desagüe ilustrado. (K-11677 ó K-11677M)

Área recomendada para la grifería

Kohler Co. 4 1042010-1-B
