Kohler K-1257-H Guida rapida

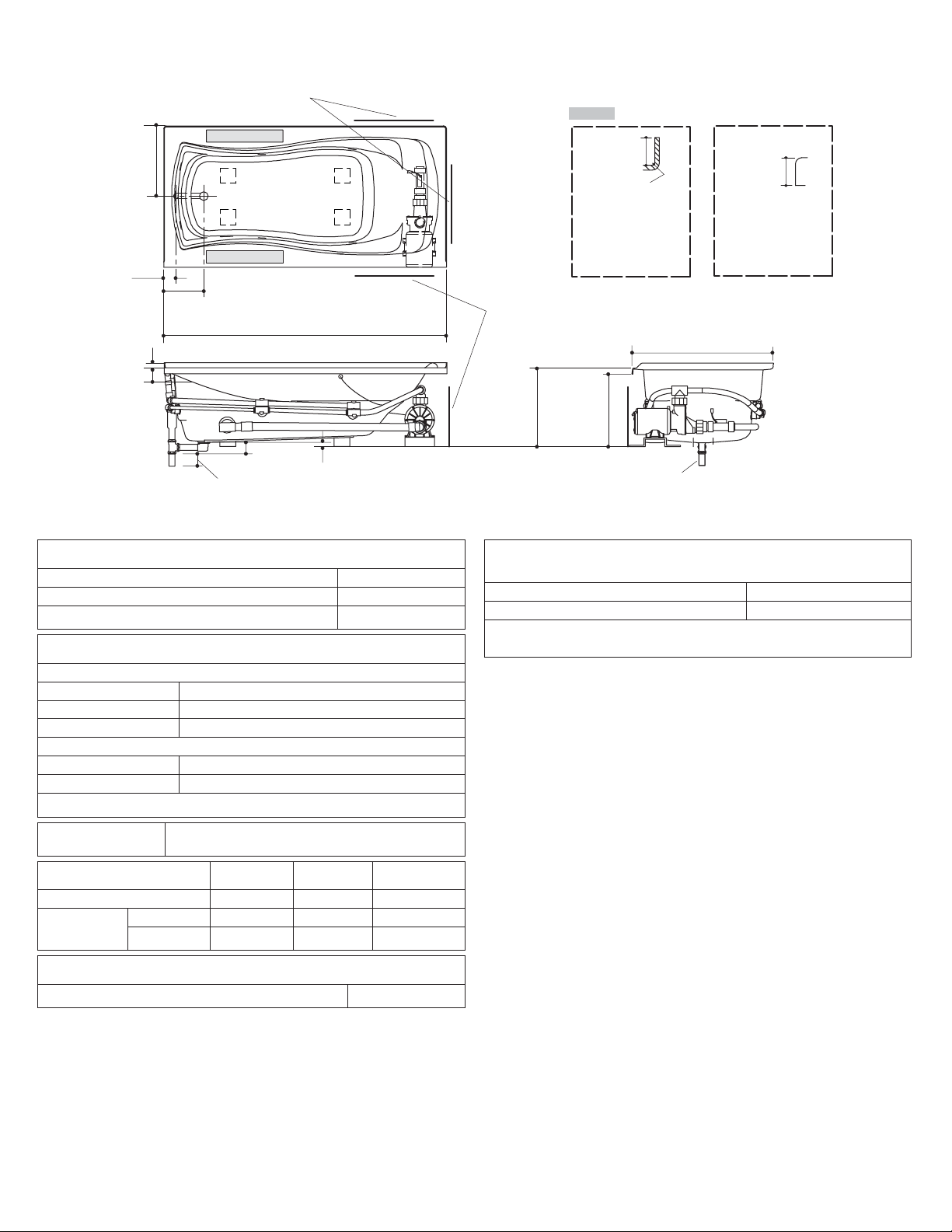

Roughing-In Guide

Bath Whirlpool

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de Mcorresponden a México (Ej.

K-12345M)

Français, page 3

Español, página 4

USA: 1-800-4-KOHLER

Canada: 1-800-964-5590

México: 001-877-680-1310

kohler.com

K-1257-H, K-1257-LH, K-1257-RH

Product Information

Applicable products:

Bath whirlpool – drop-in K-1257-H

Bath whirlpool – left drain, integral ﬂange K-1257-LH

Bath whirlpool – right drain, integral ﬂange K-1257-RH

Fixture*:

Bathing well

Basin area bottom 50″(127 cm) x 24″(61 cm)

Basin area top 65″(165.1 cm) x 27″(68.6 cm)

Weight 115 lbs (52.2 kg)

To overﬂow

Water depth 14″(35.6 cm)

Capacity 72 gal (272.5 L)

* Approximate measurements for comparison only.

Drop-in cutout: 70″(177.8 cm) x 34″(86.4 cm)

Pump: V Hz A

1-speed 120 60 7.5

Heater kW V Hz A

1.5 120 60 12.5

Minimum access panel pump/control:

20″(50.8 cm) W x 15″(38.1 cm) H required

Required Electrical Service (2 required)

Two dedicated circuits required, each protected with Class A

Ground-Fault Circuit-Interrupter (GFCI):

Pump/control 120 V, 15 A, 60 Hz

Heater 120 V, 15 A, 60 Hz

Locate the outlets behind the whirlpool and within 24″(61 cm)

of the pump.

Notes

Install this product according to the installation guide.

Floor support under this product must provide for a minimum of

41 lbs/square foot (201 kg/square meter) loading.

The apron must be installed before the ﬁnished ﬂoor and wall

materials are installed.

This ﬁxture conforms to ANSI Standard Z124.1.2. All dimensions

are nominal.

Pump/Control Access

(If Apron Is Not Used):

20" (50.8 cm) W x 15"

(38.1 cm) H

Pump/Control Access (If Apron Is Not Used):

20" (50.8 cm) W x 15" (38.1 cm) H

No change in measurements if connected

with drain illustrated. (K-11677 or K-11677M)

Recommended Faucet Area

72" (182.9 cm)

1" (2.5 cm)

3" (7.6 cm) 1-1/2" OD

18"

(45.7 cm)

20"

(50.8 cm)

36" (91.4 cm)

Integral

Flange Detail

Drop-In

Rim Detail

1-1/2"

(3.8 cm)

1-1/4"

(3.2 cm)

1/2"

(1.3 cm) R.

1-13/16"

(4.6 cm)

3-1/2"

(8.9 cm)

2-7/8"

(7.3 cm)

18-1/2"

(47 cm)

10-1/4"

(26 cm)

1-1/4"

(3.2 cm)

1012656-1-C 2 Kohler Co.

Guide de raccordement

Baignoire à hydromassage

Information sur le produit

Produits applicables:

Baignoire à hydromassage – encastrée K-1257-H

Baignoire à hydromassage – drain gauche,

bride intégrée K-1257-LH

Baignoire à hydromassage – drain droit,

bride intégrée K-1257-RH

Appareil sanitaire*:

Bassin de la baignoire

Base du bassin 50″(127 cm) x 24″(61 cm)

Dessus du bassin 65″(165,1 cm) x 27″(68,6 cm)

Poids 115 lbs (52,2 kg)

Au trop-plein

Profondeur d’eau 14″(35,6 cm)

Capacité 72 gal (272,5 L)

* Mesures approximatives pour comparaison uniquement.

Découpe

d’encastrement: 70″(177,8 cm) x 34″(86,4 cm)

Pompe: V Hz A

1-vitesse 120 60 7.5

Chauffe-

eau kW V Hz A

1.5 120 60 12.5

Panneau d’accés minimal à la pompe/contrôle:

20″(50,8 cm) L x 15″(38,1 cm) H requis

Service électrique requis (2 requis)

Deux circuits électriques dédiés, chacun protégé par un

Disjoncteur Différentiel de Classe A (GFCI):

Pompe/contrôle 120 V, 15 A, 60 Hz

Chauffe-eau 120 V, 15 A, 60 Hz

Localiser la prise de courant derrière la baignoire à

hydromassage, à moins de 24″(61 cm) de la pompe.

Remarques

Installer ce produit selon le guide d’installation.

Le support du sol sous ce produit doit pouvoir soutenir une charge

minimale de 41 lbs/pied carré (201 kg/mètre carré).

Le bandeau doit être installé avant d’installer le sol ﬁni et les

matériaux du mur.

Ce meuble est conforme au standard ANSI Z124.1.2. Toutes les

dimensions sont nominales.

Accès pompe/contrôle (si le bandeau n'est

pas utilisé): 20" (50,8 cm) L x 15" (38,1 cm) H

Accès pompe/contrôle (si le

bandeau n'est pas utilisé): 20"

(50,8 cm) L x 15" (38,1 cm) H

Aucun changement des mesures n'est nécessaire si

connecté au drain illustré. (K-11677 ou K-11677M)

Emplacement recommandé du robinet

72" (182,9 cm)

1" (2,5 cm)

3" (7,6 cm) Ø Ext. 1-1/2"

18"

(45,7 cm)

20"

(50,8 cm)

36" (91,4 cm)

Détail de la

bride intégrée

Détail du

rebord de

l'encastrement

1-1/2"

(3,8 cm)

1-1/4"

(3,2 cm)

1/2"

Ø (1,3 cm)

1-13/16"

(4,6 cm)

3-1/2"

(8,9 cm)

2-7/8"

(7,3 cm)

18-1/2"

(47 cm)

10-1/4"

(26 cm)

1-1/4"

(3,2 cm)

Kohler Co. 3 1012656-1-C

Diagrama de instalación

Bañera de hidromasaje

Información sobre el producto

Productos correspondientes:

Bañera de hidromasaje - de sobreponer K-1257-H

Bañera de hidromasaje - desagüe a la

izquierda, reborde integral K-1257-LH

Bañera de hidromasaje - desagüe a la

derecha, reborde integral K-1257-RH

Producto*:

Área de la bañera

Área del fondo 50″(127 cm) x 24″(61 cm)

Área de arriba 65″(165,1 cm) x 27″(68,6 cm)

Peso 115 lbs (52,2 kg)

Al rebosadero

Profundidad del

agua 14″(35,6 cm)

Capacidad 72 gal (272,5 L)

* Dimensiones aproximadas sólo para ﬁnes de comparación.

Abertura de

sobreponer: 70″(177,8 cm) x 34″(86,4 cm)

Bomba: V Hz A

1-velocidad 120 60 7,5

Calentador kW V Hz A

1,5 120 60 12,5

Panel de acceso mínimo para la bomba/control:

20″(50,8 cm) de ancho x 15″(38,1 cm) de alto requerido

Requisitos eléctricos (requiere 2

circuitos)

Requiere dos circuitos dedicados, protegidos con interruptores

de circuito con pérdida a tierra (GFCI) de Clase A:

Bomba/control 120 V, 15 A, 60 Hz

Calentador 120 V, 15 A, 60 Hz

Coloque los tomacorrientes detrás de la bañera de hidromasaje

y a menos de 24″(61 cm) de la bomba.

Notas

Instale este producto conforme a la guía de instalación.

El soporte del piso debajo de este producto debe poder soportar

una carga mínima de 41 lbs/pie cuadrado (201 kg/metro

cuadrado).

El faldón debe instalarse antes que los materiales de acabado del

piso y la pared.

Este producto cumple con la norma Z124.1.2 de ANSI. Todas las

dimensiones son nominales.

Acceso a la bomba/control (si no se emplea

el faldón): 20" (50,8 cm) de ancho x

15" (38,1 cm) de alto

Acceso a la bomba/control (si no se

emplea el faldón): 20" (50,8 cm)

de ancho x 15" (38,1 cm) de alto

No es necesario cambiar las medidas si se conecta

con el desagüe ilustrado. (K-11677 o K-11677M)

Área recomendada para la grifería

72" (182,9 cm)

1" (2,5 cm)

3" (7,6 cm) 1-1/2" D.E.

18"

(45,7 cm)

20"

(50,8 cm)

36" (91,4 cm)

Detalle del

reborde

integral

Detalle del

borde de

sobreponer

1-1/2"

(3,8 cm)

1-1/4"

(3,2 cm)

1/2"

(1,3 cm) R.

1-13/16"

(4,6 cm)

3-1/2"

(8,9 cm)

2-7/8"

(7,3 cm)

18-1/2"

(47 cm)

10-1/4"

(26 cm)

1-1/4"

(3,2 cm)

Kohler Co. 4 1012656-1-C
