LaserLiner SmartLine-Laser 360 Manuale utente

SmartLine-Laser 360

1H 1V

Laser

635 nm

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“

sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung

vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist

aufzubewahren und bei Weitergabe der Lasereinrichtung mitzugeben.

Automatischer Laser mit horizontalem 360°-Laserkreis, vertikaler Linie

und Neigungsfunktion

– Die horizontale Laserlinie erzeugt eine geschlossene 360° Laserlinie, die vertikale

Laserlinie ist rechtwinklig dazu ausgerichtet. Ideal für nahezu alle Ausrichtarbeiten.

– Einzeln schaltbare Laserlinien

– Out-Off-Level: Durch optische Signale wird angezeigt,

wenn sich das Gerät außerhalb des Nivellierbereichs befindet.

– Zusätzliche Neigungsfunktion zum Ausrichten von Schrägen.

Allgemeine Sicherheitshinweise

– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezikationen ein.

– Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.

– Umbauten oder Veränderungen am Gerät sind nicht gestattet, dabei erlischt die Zulassung und die

Sicherheitsspezikation.

– Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder

starken Vibrationen aus.

– Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder

die Batterieladung schwach ist.

Sicherheitshinweise

Umgang mit Lasern der Klasse 2

– Achtung: Nicht in den direkten oder reektierten Strahl blicken.

– Den Laserstrahl nicht auf Personen richten.

– Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf

sofort aus dem Strahl zu bewegen.

Laserstrahlung!

Nicht in den Strahl blicken!

Laser Klasse 2 · < 1 mW · 635 nm

EN 60825-1:2014

SmartLine-Laser 360

Anzahl und Anordnung der Laser

H = horizontale Laser

V = vertikale Laser

S = Neigungsfunktion

1H 1V S

– Betrachten Sie den Laserstrahl oder die Reektionen niemals mit optischen Geräten

(Lupe, Mikroskop, Fernglas, ...).

– Verwenden Sie den Laser nicht auf Augenhöhe (1,40 ... 1,90 m).

– Gut reektierende, spiegelnde oder glänzende Flächen sind während des Betriebes von

Lasereinrichtungen abzudecken.

– In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch Absperrungen und

Stellwände begrenzen und den Laserbereich durch Warnbeschilderung kennzeichnen.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

– Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit

gemäß EMV-Richtlinie 2014/30/EU ein.

– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder

in der Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer

gefährlichen Beeinussung oder Störung von und durch elektronische Geräte ist gegeben.

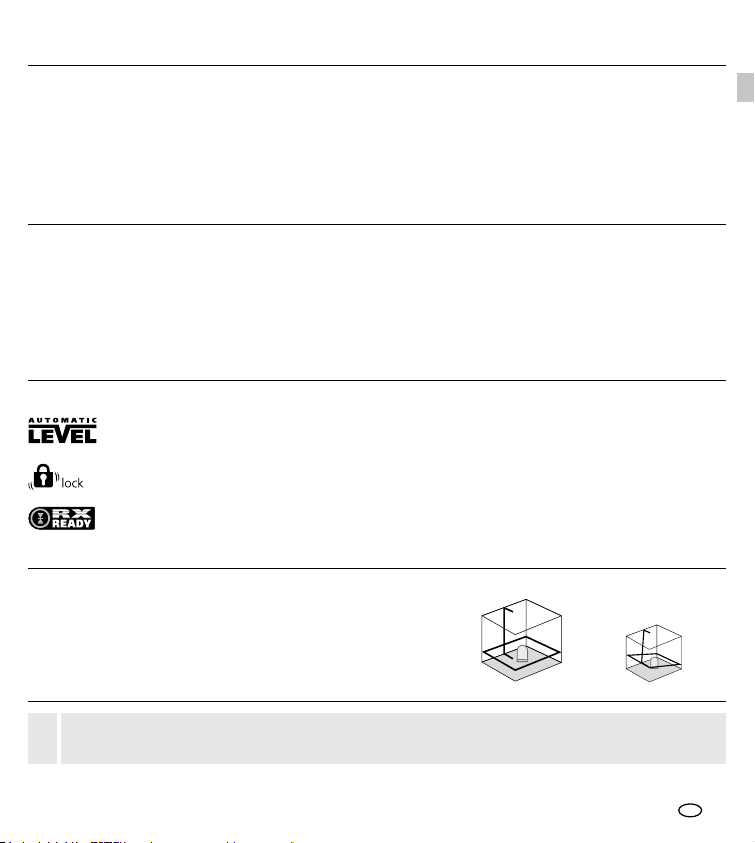

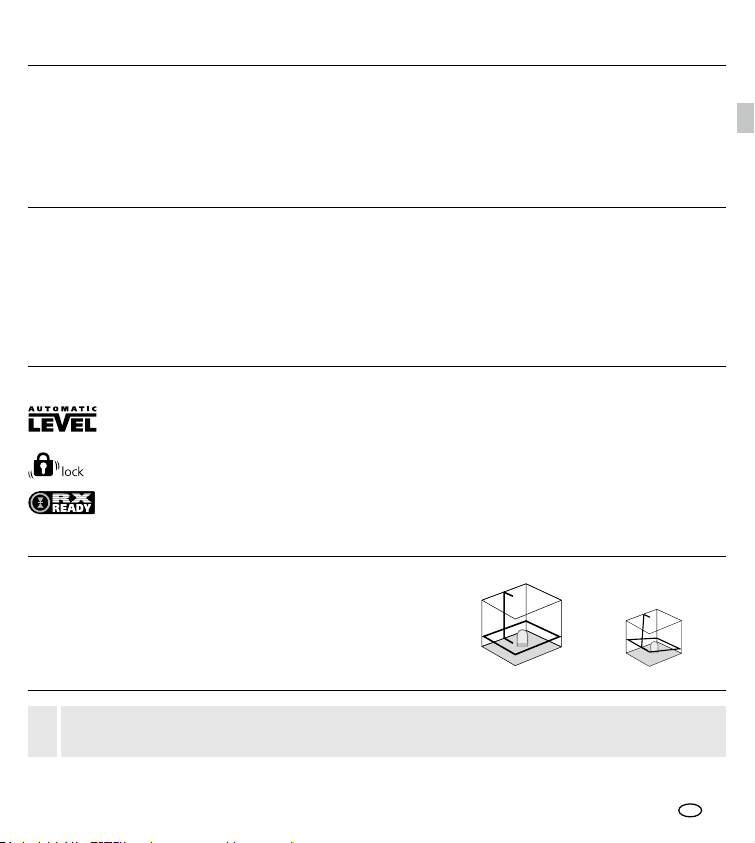

Besondere Produkteigenschaften

Automatische Ausrichtung des Gerätes durch ein magnetisch gedämpftes Pendelsystem.

Das Gerät wird in Grundstellung gebracht und richtet sich selbständig aus.

Transport LOCK: Eine Pendelarretierung schützt das Gerät beim Transport.

Mit der RX-READY-Technologie können Linienlaser auch bei ungünstigen Lichtver-

hältnissen verwendet werden. Die Laserlinien pulsieren dann mit einer hohen Frequenz

und werden durch spezielle Laserempfänger auf große Entfernungen erkannt.

Zum Transport immer alle Laser ausschalten und Pendel arretieren,

Schiebeschalter auf “OFF” stellen!

LASER LASER LASER LASER

–

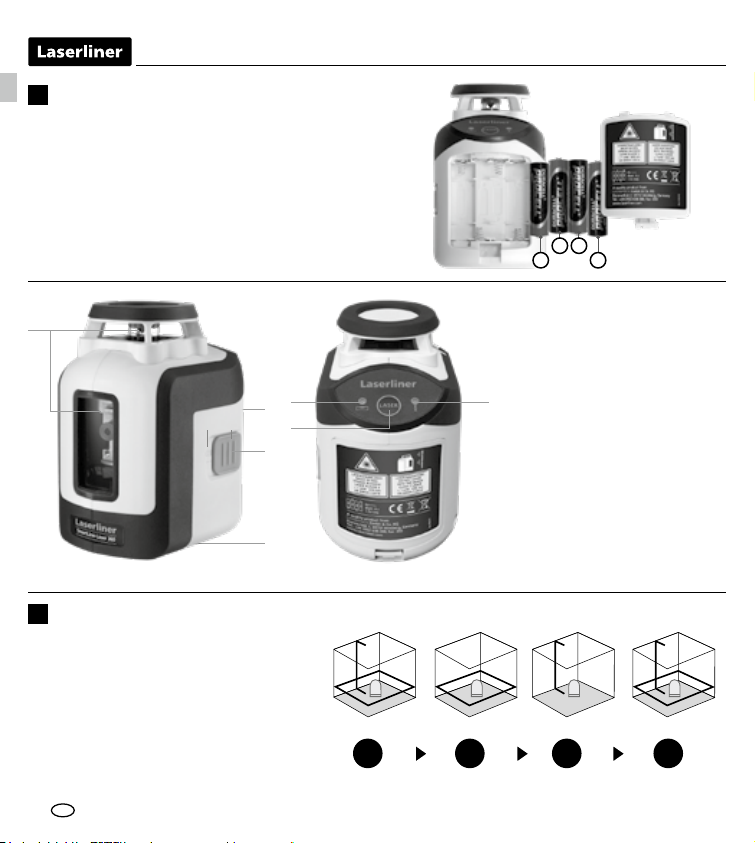

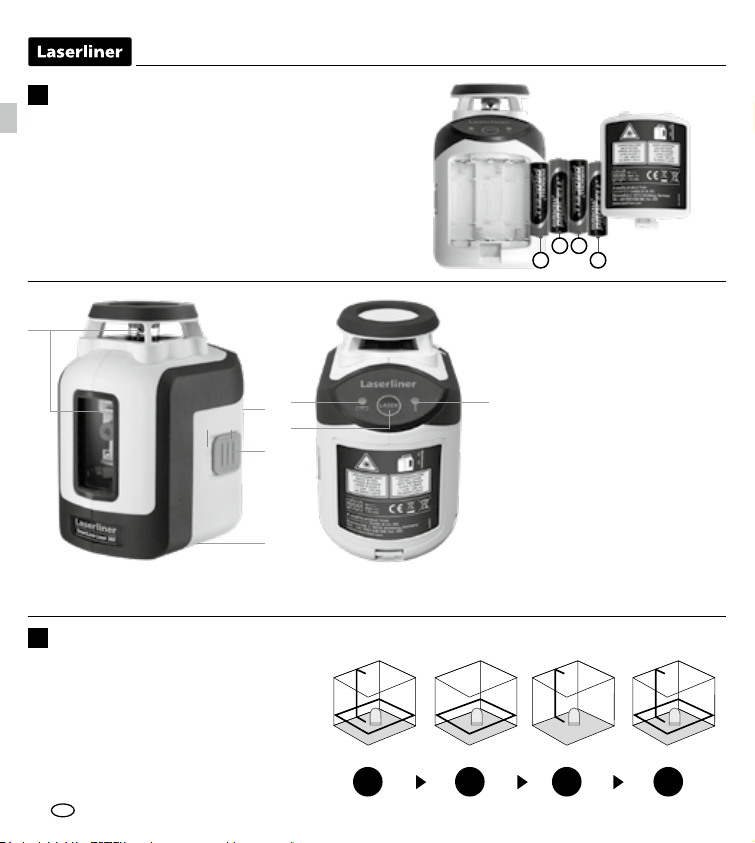

2Horizontal und vertikal Nivellieren

Laseraustrittsfenster

Batteriefach (Rückseite)

Schiebeschalter

aAN

bAUS / Transportsicherung /

Neigungsmodus

5/8”-Stativgewinde

(Unterseite)

LED Nivellierung

rot: Nivellierung aus

grün: Nivellierung ein

Wahltaste Laserlinien; Hand-

empfängermodus ein / aus

LED Handempfängermodus

Die Transportsicherung lösen, Schiebe-

schalter (3) auf “ON” stellen. Das Laser-

kreuz erscheint. Mit der Wahltaste können

die Laserlinien einzeln geschaltet werden.

1Batterien einlegen

Das Batteriefach öffnen und Batterien (4 x Typ AA)

gemäß den Installationssymbolen einlegen. Dabei

auf korrekte Polarität achten.

SmartLine-Laser 360

3 Sek.

LASER LASER LASER LASER LASER

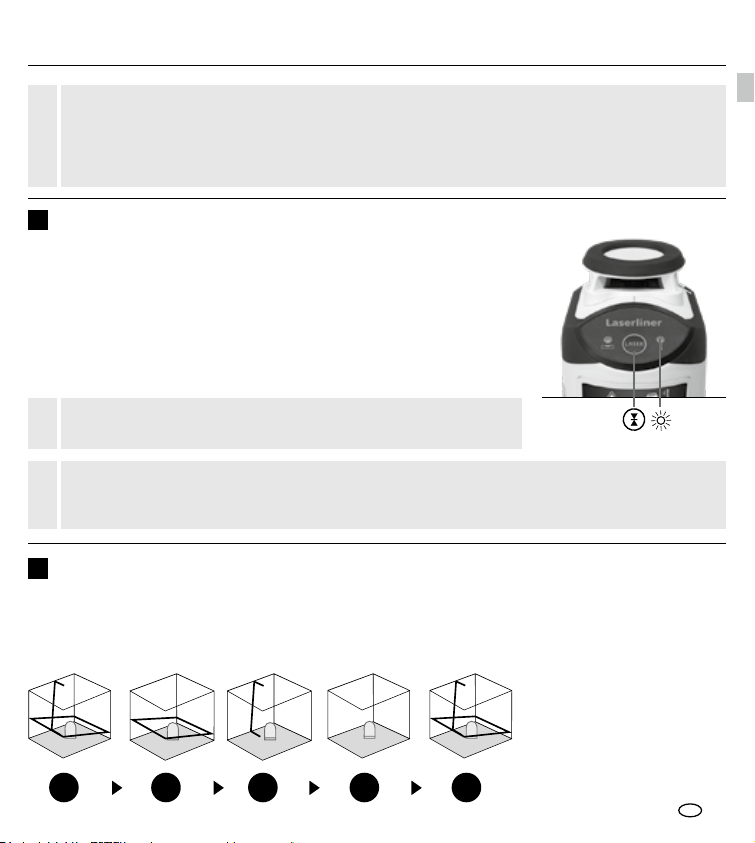

3Handempfängermodus

Optional: Arbeiten mit dem Laserempfänger RX

Verwenden Sie zum Nivellieren auf große Entfernungen oder bei nicht

mehr sichtbaren Laserlinien einen Laserempfänger RX (optional). Zum

Arbeiten mit dem Laserempfänger den Linienlaser durch langes Drücken

der Taste 6 (Handempfängermodus ein / aus) in den Handempfänger-

modus schalten. Jetzt pulsieren die Laserlinien mit einer hohen Frequenz

und die Laserlinien werden dunkler. Der Laserempfänger erkennt durch

dieses Pulsieren die Laserlinien.

Beachten Sie die Bedienungsanleitung des Laserempfängers für

Linienlaser.

4Neigungsmodus

Die Transportsicherung nicht lösen, Schiebeschalter (3) auf “OFF” stellen. Die Laser mit der Wahltaste

anschalten und auswählen. Jetzt können schiefe Ebenen angelegt werden. In diesem Modus kann

nicht horizontal bzw. vertikal nivelliert werden, da sich die Laserlinien nicht mehr automatisch aus-

richten. Die LED leuchtet konstant rot.

Aufgrund der speziellen Optik zur Erzeugung einer durchgehenden 360° Laserlinie kann es zu

Helligkeitsunterschieden in verschiedenen Bereichen der Linie, kommen, die technisch bedingt

sind. Dies kann zu unterschiedlichen Reichweiten im Handempfängermodus führen.

Zum horizontalen und vertikalen Nivellieren muss die Transportsicherung gelöst sein. Sobald

sich das Gerät außerhalb des automatischen Niverllierbereichs von 5° befindet, blinken die

Laserlinien und die LED leuchtet rot auf. Positionieren Sie das Gerät so, das es sich innerhalb

des Nivellierbereichs befindet. Die LED wechselt wieder auf grün und die Laserlinien leuchten

konstant.

2,5 m

<2 mm = OK

Überpüfung der horizontalen Linie

Gerät ca. 5 m von einer Wand aufstellen und Laserkreuz einschalten. Punkt B

an der Wand markieren. Laserkreuz ca. 2,5 m nach rechts schwenken und

Punkt C markieren. Überprüfen Sie, ob waagerechte Linie von Punkt C

± 2 mm auf der gleichen Höhe mit dem Punkt B liegt. Vorgang durch Schwenken nach links wiederholen.

Überprüfung der vertikalen Linie

Gerät ca. 5 m von einer Wand aufstellen. An der Wand ein Lot mit einer 2,5 m langen Schnur befes-

tigen, das Lot sollte dabei frei pendeln. Gerät einschalten und den vertikalen Laser auf die Lotschnur

richten. Die Genauigkeit liegt innerhalb der Toleranz, wenn die Abweichung zwischen Laserlinie und

Lotschnur nicht größer als ± 2 mm beträgt.

Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch, nach Transporten und langer

Lagerung.

A2 A2

< 0,4 mm / m = OK

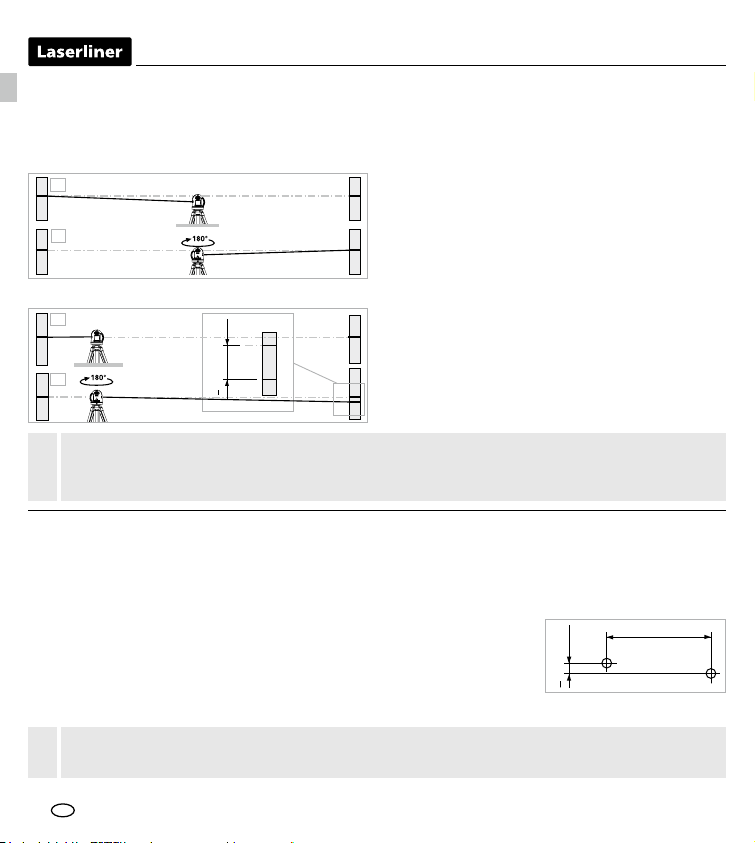

Kalibrierungsüberprüfung vorbereiten

Sie können die Kalibrierung des Laser kontrollieren. Stellen Sie das Gerät in die Mitte zwischen 2

Wänden auf, die mind. 5 m voneinander entfernt sind. Schalten Sie das Gerät ein (Laserkreuz an).

Zur optimalen Überprüfung bitte ein Stativ verwenden.

1. Markieren Sie Punkt A1 auf der Wand.

2. Drehen Sie das Gerät um 180° u. markieren Sie

Punkt A2. Zwischen A1 u. A2 haben Sie jetzt

eine horizontale Referenz.

Kalibrierung überprüfen

Wenn A2 und A3 mehr als 0,4 mm / m auseinander liegen, ist eine Justierung erforderlich.

Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die

Serviceabteilung von UMAREX-LASERLINER.

3. Stellen Sie das Gerät so nah wie möglich an

die Wand auf Höhe des markierten Punktes A1.

4. Drehen Sie das Gerät um 180° und markieren

Sie den Punkt A3. Die Differenz zwischen A2

u. A3 ist die Toleranz.

SmartLine-Laser 360

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr

innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie

für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

http://laserliner.com/info?an=AFD

Technische Änderungen vorbehalten. 19W20

Technische Daten

Selbstnivellierbereich

± 5°

Genauigkeit

± 0,4 mm / m

Nivellierung

automatisch

Arbeitsbereich

(von Raumhelligkeit abhängig) 20 m

Arbeitsbereich mit Handempfänger

(von technisch bedingtem Helligkeitsunterschied abhängig) 40 m

Laserwellenlänge

635 nm

Laserklasse

2 / < 1 mW (EN60825-1:2014)

Stromversorgung 4 x 1,5V LR6 (AA)

Betriebsdauer

ca. 35 Std.

Arbeitsbedingungen 0°C … 40°C, Luftfeuchtigkeit max. 80% rH, nicht konden-

sierend, Arbeitshöhe max. 4000 m über NN (Normalnull)

Lagerbedingungen

-10°C … 70°C, Luftfeuchtigkeit max. 80% rH

Abmessungen (B x H x T)

105 x 126 x 76 mm

Gewicht

525 g (inkl. Batterien)

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz

von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung.

Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Kalibrierung

Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die Genauigkeit der Messergebnisse

zu gewährleisten. Wir empfehlen ein Kalibrierungsintervall von einem Jahr.

Completely read through the operating instructions, the „Warranty and Additional Information“

booklet as well as the latest information under the internet link at the end of these instructions.

Follow the instructions they contain. This document must be kept in a safe place and if the laser

device is passed on, this document must be passed on with it.

Automatic laser with horizontal 360° laser circle, vertical line and slope function

– The horizontal laser line creates a continuous 360° laser line with the vertical lines

aligned perpendicular to it. Ideal for almost any alignment job.

– Individually switchable laser lines

– Out-Of-Level: is indicated by optical signals when the unit is outside its self-levelling range.

– Additional slope function to align angled surfaces

General safety instructions

– The device must only be used in accordance with its intendedpurpose and within the scope of the

specications.

– The measuring tools and accessories are not toys. Keep out of reach of children.

– Modications or changes to the device are not permitted, this will otherwise invalidate the approval

and safety specications.

– Do not expose the device to mechanical stress, extreme temperatures, moisture or signicant vibration.

– The device must no longer be used if one or more of its functions fail or the battery charge is weak.

Safety instructions

Using class 2 lasers

– Attention: Do not look into the direct or reected beam.

– Do not point the laser beam towards persons.

– If a person‘s eyes are exposed to class 2 laser radiation, they should shut their eyes and

immediately move away from the beam.

Laser radiation!

Do not stare into the beam!

Class 2 laser < 1 mW · 635 nm

EN 60825-1:2014

SmartLine-Laser 360

Number and direction of the lasers

H = horizontal laser

V = vertical laser

S = slope function

1H 1V S

– Under no circumstances should optical instruments (magnifying glass, microscope, binoculars)

be used to look at the laser beam or reections.

– Do not use the laser at eye level (1.40 … 1.90 m)

– Reective, specular or shiny surfaces must be covered whilst laser devices are in operation.

– In public areas shield off the laser beam with barriers and partitions wherever possible and identify

the laser area with warning signs.

Safety instructions

Dealing with electromagnetic radiation

– The measuring device complies with electromagnetic compatibility regulations and limits in

accordance with the EMC Directive 2014/30/EU.

– Local operating restrictions – for example, in hospitals, aircraft, petrol stations or in the vicinity

of people with pacemakers – may apply. Electronic devices can potentially cause hazards or

interference or be subject to hazards or interference.

Special product features

Automatic alignment of the device with a magnetically dampened pendulum system.

The device is brought into initial position and aligns itself autonomously.

Transport LOCK: The device is protected with a pendelum lock during transport.

RX-READY technology enables line lasers to be used even in unfavourable light

conditions.The laser lines pulsate at a high frequency and this can be picked up

by special laser receiversover long distances.

When transporting always switch off all lasers, secure the pendulum and set the slide switch

to „OFF“!

–

LASER LASER LASER LASER

2Horizontal and vertical levelling

Laser output windows

Battery compartment

(backside)

Slide switch

aON

bOFF / Transport lock /

Slope mode

5/8” tripod threads (bottom)

LED levelling

red: levelling off

green: levelling on

Laser line selection button;

Hand receiver mode on / off

LED hand receiver mode

Release the transport restraint,

set slide switch (3) to „ON“.

The laser cross will appear.

The laser lines can be switched

with the selector button.

1Inserting batteries

Open the battery compartment and insert

batteries (4 x type AA) according to the symbols.

Be sure to pay attention to polarity.

Altri manuali per SmartLine-Laser 360

Indice

Lingue:

Altri manuali LaserLiner Livello laser

LaserLiner

LaserLiner DigiLevel Plus Manuale utente

LaserLiner

LaserLiner HandyLaser Manuale utente

LaserLiner

LaserLiner SuperPlane-Laser 3D Manuale utente

LaserLiner

LaserLiner CombiCross-Laser 5 DLD Manuale utente

LaserLiner

LaserLiner AutoSmart-Laser Manuale utente

LaserLiner

LaserLiner PowerPlane-Laser 3D Manuale utente

LaserLiner

LaserLiner DigiLevel Laser Manuale utente

LaserLiner

LaserLiner CombiCross-Laser 5 Manuale utente

LaserLiner

LaserLiner DigiLevel Pro 30 Manuale utente

LaserLiner

LaserLiner SuperCross-Laser SCL 2 Manuale utente

LaserLiner

LaserLiner X2-Laser Manuale utente

LaserLiner

LaserLiner SuperCross-Laser SCL 3 Manuale utente

LaserLiner

LaserLiner DigiLevel Compact Manuale utente

LaserLiner

LaserLiner ArcoMaster 40 Manuale utente

LaserLiner

LaserLiner CompactCube-Laser 3 Manuale utente

LaserLiner

LaserLiner SmartVision-Laser Manuale utente

LaserLiner

LaserLiner AquaPro Manuale utente

LaserLiner

LaserLiner SmartCross-Laser Manuale utente

LaserLiner

LaserLiner Greenline-Laser 3P Manuale utente

LaserLiner

LaserLiner 080.50 Manuale utente

LaserLiner

LaserLiner SuperCross-Laser 2 Manuale utente

LaserLiner

LaserLiner AutoLite-Laser Green Manuale utente

LaserLiner

LaserLiner DigiLevel Pro 40 Manuale utente

LaserLiner

LaserLiner SmartCross-Laser Manuale utente

Manuali Livello laser popolari di altre marche

Nedo

Nedo ET-5 Manuale utente

geo-FENNEL

geo-FENNEL Maxi-Liner FL 65 HP Manuale utente

Spectra

Spectra LL300N Manuale utente

geo-FENNEL

geo-FENNEL Selection PRO FLG 40-PowerCross GREEN SP Manuale utente

Nedo

Nedo Crossliner 4 Manuale utente

Lasertec

Lasertec FX360G Manuale utente

Flex

Flex ALC 8 Manuale utente

Black & Decker

Black & Decker LZR5 Manuale utente

Johnson

Johnson 40-6692 Manuale utente

Cocraft

Cocraft HL 20-SG Manuale utente

Zircon

Zircon iLine Manuale utente

HWH

HWH 310 SERIES Manuale utente

Leica

Leica iCON robot 60 Manuale utente

DeWalt

DeWalt DW082 Manuale utente

imex

imex EL20 Manuale utente

Fixturlaser

Fixturlaser NXA D I-0912 Manuale utente

Wacker Neuson

Wacker Neuson PAL450 Manuale utente

Metrica

Metrica 33806 Manuale utente
