LaserLiner AutoCross Laser 2 Manuale utente

AutoCross Laser 2

Bedienungsanleitung

Operating instructions

Gebruiksaanwijzing

Betjeningsvejledning

Mode d´emploi

Instrucciones para su uso

Istruzioni d'uso

Instrukcja Obsługi

Käyttöohje

Instruções de uso

Инструкция

3-7

8-12

13-17

18-22

23-27

28-32

33-37

38-42

43-47

48-52

53-57

8.031.96.02.1 / Rev.0809

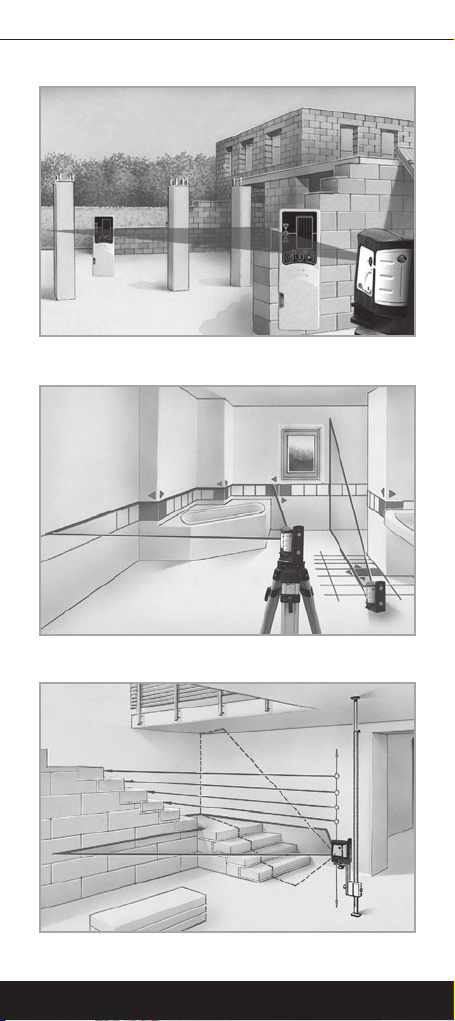

AutoCross Laser 2

Optional

max. 50 m

AutoCross Laser 2

DEUTSCH

Automatischer Kreuzlinien-Laser

Der kompakte Innenausbau-Laser. Die gut sichtbaren

Laserlinien eignen sich hervorragend zum Ausrichten von

Fliesen, Ständerwerk, Fenster, Türen etc. Einfach in der

Handhabung durch magnetisch gedämpftes Pendelsystem

– das Gerät richtet sich in sekundenschnelle automatisch

aus. Laserwellenlänge 635 nm, 3°-6° Selbstnivellier-

bereich, Genauigkeit 3 mm / 10 m. Mit dem Magnet-

untersatz ist der ACL 2 vielseitig verwendbar – auf dem

Stativ, an der Wand und an magnetischen Gegenständen.

Mit zusätzlichem Handempfängermodus: Das Gerät kann

mit einem optionalen Laserempfänger aufgerüstet

werden.

Allgemeine Sicherheitshinweise

Achtung: Gerät nicht unnötig auf Personen richten. Das

Gerät ist ein Qualitätslaser-

Messgerät und wird 100%ig

in der angegebenen Toleranz

im Werk eingestellt. Aus

Gründen der Produkthaftung möchten wir Sie auf

folgendes hinweisen: Überprüfen Sie regelmäßig die

Kalibrierung vor dem Gebrauch, nach Transporten und

langer Lagerung. Außerdem weisen wir darauf hin, daß

eine absolute Kalibrierung nur in einer Fachwerkstatt

möglich ist. Eine Kalibrierung Ihrerseits ist nur eine

Annäherung und die Genauigkeit der Kalibrierung hängt

von Ihrer Sorgfalt ab.



Hinweis: Das Produkt ist ein Präzisionsinstrument, das

mit Sorgfalt behandelt werden muss. Vermeiden Sie

Stöße und Erschütterungen. Lagerung und Transport im

Koffer! Alle Laser aus und Pendel arretieren!

Zur Reinigung benutzen Sie bitte ein weiches Tuch und

Glasreiniger.

Garantieerklärung

Die Garantiezeit beträgt 2 Jahre ab Kaufdatum. Innerhalb

dieser Zeit sind alle Material- oder Herstellungsfehler

abgedeckt. Von der Garantie sind ausgenommen:

Schäden, die auf unsachgemäßen Gebrauch (z.B. Betrieb

mit falscher Stromart / Spannung, Anschlüsse an unge-

eigneten Stromquellen, Sturz auf harten Untergrund etc.)

oder falscher Lagerung, zurückzuführen sind, normaler

Verschleiß und Mängel, die den Wert oder die

Gebrauchstauglichkeit nur unerheblich beeinflussen. Bei

Eingriffen nicht von uns autorisierter Stellen erlischt die

Garantie. Im Garantiefall geben Sie bitte das vollständige

Gerät mit allen Informationen, sowie Rechnung einem

unserer Händler oder senden Sie es an Umarex-Laserliner.

Laserstrahlung!

Nicht in den Strahl blicken

oder direkt mit optischen

Instrumenten betrachten.

Laser Klasse 2 M

EN60825-1:2007-10

4DEUTSCH

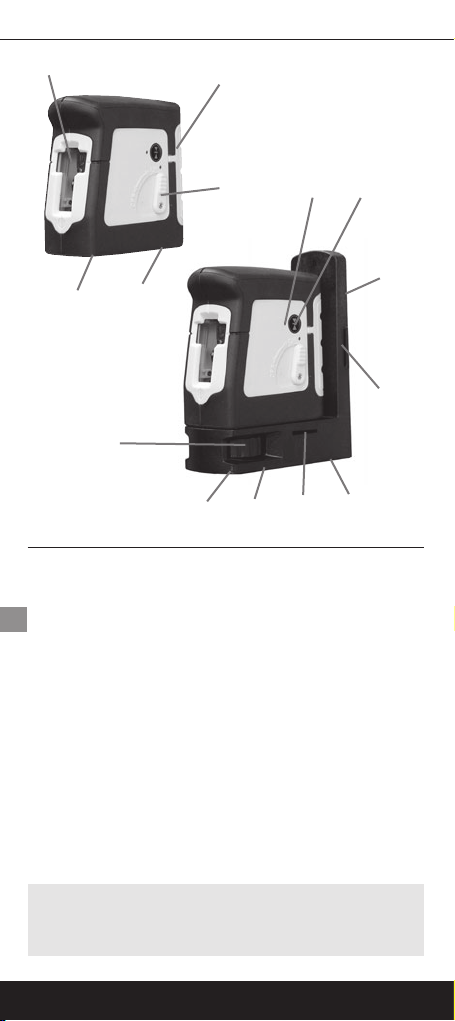

1Abdeckung

Batteriefach

2An-/ Ausschalter

Transportsicherung

3Befestigungsrad für

Magnethalterung

4Laseraustrittsfenster

51/4” Gewinde für

Magnethalterung

61/4” Gewinde für

Fotostativ

7Magnete

8Schlitz für einen

Befestigungsriemen

95/8” Gewinde für

Baustativ

10 Handempfänger-

Modus

11 Kontrollleuchte

AutoCross Laser 2

211



Hinweis: Zum Transport immer das Gerät mit der

Transportsicherung (2) ausschalten, damit das Gerät vor

Beschädigung geschützt wird.

AutoCross Laser 2

DEUTSCH

Einlegen der Batterien

Batteriefach (1) öffnen und Batterien gemäß dem

Installationssymbolen einlegen. Dabei auf korrekte

Polarität achten. Batteriefach wieder schießen.

Gerät einschalten

Gerät aufstellen und An-/ Ausschalter (2) auf “ON”

stellen. Das Laserkreuz erscheint.

RX-Ready

Das Gerät kann mit einem optionalen Laserempfänger

aufgerüstet werden. Mit dem Empfänger können die

Laserlinien bei jeder Helligkeit erkannt werden.



Hinweis: Wenn das Gerät zu schräg aufgestellt wurde

(außerhalb von 3° bzw. 6°) blinkt der Laser und es

ertönt ein Warnsignal. Dann das Gerät auf einer

ebeneren Fläche aufstellen.



Hinweis

Überprüfen Sie regelmäßig die Kalibrierung vor dem

Gebrauch, nach Transporten und langer Lagerung.

Technische Daten

Selbstnivellierbereich links-rechts

vorne-hinten

+3°

+6°

Genauigkeit +3 mm / 10 m

Arbeitsbereich (von Raumhelligkeit

abhängig) 20 m

Stromversorgung / Betriebsdauer 3 x 1,5V AA /

ca. 48 h

Laserwellenlänge 635 nm

Laserklasse 2M / < 5mW

Gewicht 0,5 kg

Arbeitstemperatur 0°C bis +50°C

Lagertemperatur -10°C bis

+ 70°C

Optional: Empfangsbereich

Laserempfänger max. 50 m

Technische Änderungen vorbehalten 05/2007



Hinweis: Die Lichtintensität der Laserlinien ist in der

Mitte am höchsten und wird an den Enden geringer.

Dadurch verändert sich auch die maximale Reichweite

des Laserempfängers: Grüne LED max. 7 – 15 m, rote

LED max. 30 – 50 m.

Optional:

Arbeiten mit dem Laserempfänger RX 51

Verwenden Sie zum Nivellieren auf große Entfernungen

oder bei hoher Helligkeit den Laserempfänger RX 51.

Diesen mit Taste D anschalten, Kontrolleuchte A

leuchtet.

WICHTIG: Den ACL 2 in den Handempfängermodus

schalten (Taste 10). Jetzt pulsieren die Laserlinien mit

einer hohen Frequenz (10 kHz) und die Laserlinien

werden dunkler. Der Laserempfänger erkennt durch

dieses Pulsieren die Laserlinien bis max. 50 m

Entfernung.

Bewegen Sie nun das Empfangsfeld (F) des

Laserempfängers durch die Laserlinien auf- und abwärts

(horizontale Laserlinie) bzw. seitwärts (vertikale

Laserlinien) bis die mittlere LED (G) aufleuchtet.

Markieren Sie nun das horizontale bzw. vertikale

Referenzmaß.

Stellen Sie die Empfindlichkeit des Laserempfängers mit

der Taste B ein. Grüne LED (C) für das Arbeiten im

Nahbereich bis max. 15 m, rote LED (C) für das Arbeiten

im Fernbereich bis max. 50 m. Den Ton können Sie mit

der Taste E an- oder ausschalten.

DEUTSCH

AutoCross Laser 2

Betriebsanzeige

Umschaltung

Genauigkeit

Nah- / Fernbereich

Kontrollleuchte

Genauigkeit

grün / rot

AN- / AUS-Schalter

Tonsignal AN / AUS

Laserempfangsfeld

Positions-Anzeigen

für Laser

(vorne, seitlich, hinten)

Universalhalterung

Batteriefach (Rückseite)

7DEUTSCH

<3 mm / 10 m = OK

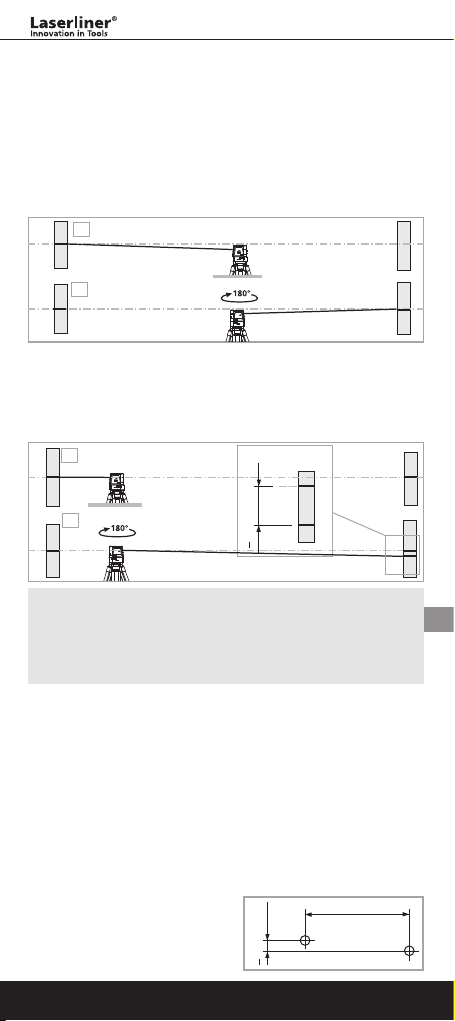

Kalibrierungsüberprüfung vorbereiten

Sie können die Kalibrierung des Lasers kontrollieren.

Stellen Sie das Gerät in die Mitte zwischen 2 Wänden

auf, die mind. 5 m voneinander entfernt sind. Schalten

Sie das Gerät ein (Kontrollleuchte 11 AUS). Zur

optimalen Überprüfung bitte ein Stativ verwenden. 1.

Markieren Sie Punkt A1 auf der Wand. 2. Drehen Sie das

Gerät um 180° u. markieren Sie Punkt A2. Zwischen A1

u. A2 haben Sie jetzt eine horizontale Referenz.



Hinweis: Wenn A2 und A3 mehr als 3 mm / 10 m

auseinander liegen, ist eine Kalibrierung erforderlich.

Setzen Sie sich mit Ihrem Fachhändler in Verbindung

oder wenden Sie sich an die Serviceabteilung von

UMAREX-LASERLINER.

Überprüfung der vertikalen Linie: Gerät ca. 5 m von

einer Wand aufstellen. An der Wand ein Lot mit einer 2,5

m langen Schnur befestigen, das Lot sollte dabei frei

pendeln. Gerät einschalten und den vertikalen Laser auf

die Lotschnur richten. Die Genauigkeit liegt innerhalb der

Toleranz, wenn die Abweichung zwischen Laserlinie und

Lotschnur nicht größer als ± 1.5 mm beträgt.

Überprüfung der horizontalen Linie: Gerät ca. 5 m von

einer Wand aufstellen und Laserkreuz einschalten. Punkt B

an der Wand markieren. Laserkreuz ca. 2,5 m nach rechts

schwenken und Punkt C markieren. Überprüfen Sie, ob die

waagerechte Linie von Punkt C

± 2 mm auf der gleichen Höhe

mit Punkt B liegt. Vorgang

durch Schwenken nach links

wiederholen.

AutoCross Laser 2

Kalibrierung überprüfen

3. Stellen Sie das Gerät so nah wie möglich an die Wand

auf Höhe des markierten Punktes A1. 4. Drehen Sie das

Gerät um 180° und markieren Sie den Punkt A3. Die

Differenz zwischen A2 u. A3 ist die Toleranz.

2,5 m

<2 mm = OK

AutoCross Laser 2

ENGLISH8

Automatic crossline laser

The compact laser for indoor working; extremely easy to

operate. The entry-level crossline laser, laser wavelength

635 nm. Automatic alignment through pendulum system,

with 3°-6° self-levelling range, magnetically damped. The

magnetic base for tripod-mounted applications. The unit

can also be secured to the wall. With additional hand

receiver mode: this unit can be equipped with an optional

Laser receiver.

General safety instructions

Caution: Do not look directly into the beam. Lasers

must be kept out of reach of

children. Never intentionally

aim the device at people.

This is a quality laser measu-

ring device and is 100% factory adjusted within the sta-

ted tolerance. For reasons of product liability, we must

also draw your attention to the following: Regularly check

the calibration before use, after transport and after exten-

ded periods of storage. We also wish to point out that

absolute calibration is only possible in a specialist works-

hop. Calibration by yourself is only approximate and the

accuracy of the calibration will depend on the care with

which you proceed.



Note:

This product is a precision instrument that must be

handled and treated with care. Avoid shocks and

impact. Always keep and carry in the case! Switch all

lasers off and secure the pendulum. For cleaning, use a

soft cloth and glass cleaner.

Warranty:

The warranty period is 2 years from the date of

purchase. The warranty covers all material or manu-

facturing defects occurring during this time. The

following are excluded from warranty: Damage due to

improper use (e.g. operation with wrong type of

current/voltage, connection to unsuitable power source,

fall onto hard surface, etc.) or improper storage, normal

wear and tear, and defects which only insignificantly

impair the value or suitability for use. Any tampering by

unauthorised persons will render this warranty void. In

the event that you need to claim warranty, please take

the complete device together with all information and

the invoice to one of our dealers or send it in to Umarex-

Laserliner.

Laser radiation!

Do not stare into the

beam or observe it directly

with optical instruments.

Laser class 2 M

EN60825-1:2007-10

9ENGLISH

1Battery compartment

cover

2ON / OFF-Switch

Transport securing

device

3Thumbwheel

4Laser emitting window

51/4” nut (connection

to magnetical mount)

61/4" nut for con. to

camera tripod

7Magnets

8Slot for fixing strap

95/8” nut for

connection to

constrution tripod

10 Hand receiver mode

11 Indicator lamp

AutoCross Laser 2

211



Note: For transport, the ACL 2P RX must always be

switched off with the transport securing device (2) so

as to protect device from damage.

AutoCross Laser 2

ENGLISH

Inserting the batteries

Open the battery compartment (1) and insert the

batteries in accordance with the installation symbols,

ensuring the correct polarity. Close the cover.

Switch on

Switch the unit on. A cross line will be projected.

RX-Ready

This unit can be equipped with an optional Laser

receiver. With the laser receiver the laser lines can be

seen under all light conditions until a max. range of

50 m.



Note: If the device is positioned too much out of level

(more than 3° or 6°), the laser will blink and an

acoustic warning signal will sound. Position the device

on a more level surface.



Note:

Regularly check the calibration before use, after

transport and after extended periods of storage.

Technical Data

Automatic levelling side-side

range forward-backward +3°

+6°

Accuracy +3 mm / 10 m

Operating range (depending on

room illumination) 20 m

Power supply 3 x 1,5V AA /

ca. 48 h

laser wavelength 635 nm

Laser class 2M / < 5mW

Weight 0,5 kg

Operating temperature 0°C to +50°C

Storage temperature -10°C to

+ 70°C

Optional:

Working range Laserreceiver max. 50 m

Subject to technical changes without

notice 11/2006

Indice

Lingue:

Altri manuali LaserLiner Livello laser

LaserLiner

LaserLiner SuperCross-Green 3 Manuale utente

LaserLiner

LaserLiner MasterLevel Box Pro Manuale utente

LaserLiner

LaserLiner AutoLite-Laser Green Manuale utente

LaserLiner

LaserLiner AutoCross-Laser ACL 3C Manuale utente

LaserLiner

LaserLiner ArcoMaster 40 Manuale utente

LaserLiner

LaserLiner DigiLevel Plus Manuale utente

LaserLiner

LaserLiner SuperCross-Laser SCL 3 Manuale utente

LaserLiner

LaserLiner AutoCross-Laser 7C PowerBright Manuale utente

LaserLiner

LaserLiner AutoLine-Laser 3D Manuale utente

LaserLiner

LaserLiner DigiLevel Compact Manuale utente

LaserLiner

LaserLiner CompactPlane-Laser 3G Pro Manuale utente

LaserLiner

LaserLiner SuperLine 3D Manuale utente

LaserLiner

LaserLiner SuperCross-Laser 2GP Manuale utente

LaserLiner

LaserLiner SensoLite 100 Manuale utente

LaserLiner

LaserLiner Centurium Express Manuale utente

LaserLiner

LaserLiner ThermoSpot Manuale utente

LaserLiner

LaserLiner HandyLaser Manuale utente

LaserLiner

LaserLiner SmartLine-Laser G360 Manuale utente

LaserLiner

LaserLiner DigiLevel Plus 40 Manuale utente

LaserLiner

LaserLiner DualAxis-Laser Manuale utente

LaserLiner

LaserLiner AutoCross-Laser 2C PowerBright Manuale utente

LaserLiner

LaserLiner SuperCross-Laser SCL 2 Manuale utente

LaserLiner

LaserLiner AutoCross-Laser ACL 4P RX Manuale utente

LaserLiner

LaserLiner Quadrum DigiPlus Manuale utente

Manuali Livello laser popolari di altre marche

Nedo

Nedo ET-5 Manuale utente

geo-FENNEL

geo-FENNEL Maxi-Liner FL 65 HP Manuale utente

Spectra

Spectra LL300N Manuale utente

geo-FENNEL

geo-FENNEL Selection PRO FLG 40-PowerCross GREEN SP Manuale utente

Nedo

Nedo Crossliner 4 Manuale utente

Lasertec

Lasertec FX360G Manuale utente

Flex

Flex ALC 8 Manuale utente

Black & Decker

Black & Decker LZR5 Manuale utente

Johnson

Johnson 40-6692 Manuale utente

Cocraft

Cocraft HL 20-SG Manuale utente

Zircon

Zircon iLine Manuale utente

HWH

HWH 310 SERIES Manuale utente

Leica

Leica iCON robot 60 Manuale utente

DeWalt

DeWalt DW082 Manuale utente

imex

imex EL20 Manuale utente

Fixturlaser

Fixturlaser NXA D I-0912 Manuale utente

Wacker Neuson

Wacker Neuson PAL450 Manuale utente

Metrica

Metrica 33806 Manuale utente
