02
Lesen Sie vollständig die Bedienungs-
anleitung und das beiliegende Heft
„Garantie- und Zusatzhinweise“.
Befolgen Sie die darin enthaltenen
Anweisungen. Diese Unterlage ist
aufzubewahren und bei Weitergabe
der Lasereinrichtung mitzugeben.
!
Universal-Laserwasserwaage
– Ideal zum Verlegen von Fliesen durch spezielle
Feder-Klemmhalterung
– Horizontal- und Vertikallibelle mit 0,5 mm / m
Genauigkeit
– ON/OFF Schalter mit LED-Laserindikator
– 3 extrastarke Haftmagnete ermöglichen das
Anbringen auf magnetischen Flächen
– Schlagfestes, glasfaserverstärktes Kunststoff-
gehäuse mit gummierten Grifeisten
– Einsatzbereich: 50 m
Allgemeine Sicherheitshinweise
Laserstrahlung!
Nicht in den Strahl blicken!
Laser Klasse 2
< 1 mW · 650 nm
EN60825-1:2007-10
– Achtung: Nicht in den direkten oder
reektierten Strahl blicken.
– Der Laser darf nicht in die Hände von Kindern
gelangen!
– Den Laserstrahl nicht auf Personen richten.
– Falls Laserstrahlung der Klasse 2 ins Auge trifft,
sind die Augen bewusst zu schließen und der
Kopf sofort aus dem Strahl zu bewegen.
– Setzen Sie das Gerät keiner mechanischen
Belastung, enormen Temperaturen, Feuchtigkeit
oder starken Vibrationen aus.
– Setzen Sie das Gerät ausschließlich gemäß dem
Verwendungszweck innerhalb der Spezikati-
onen ein. Umbauten oder Veränderungen am
Gerät sind nicht gestattet, dabei erlischt die
Zulassung und die Sicherheitsspezikation.
DE
Manual_HandyLaser_Rev0115.indd 2 23.01.15 08:33
HandyLaser
03
1
2 3 4 51
6
6
7
9
10
8
2
3
DE

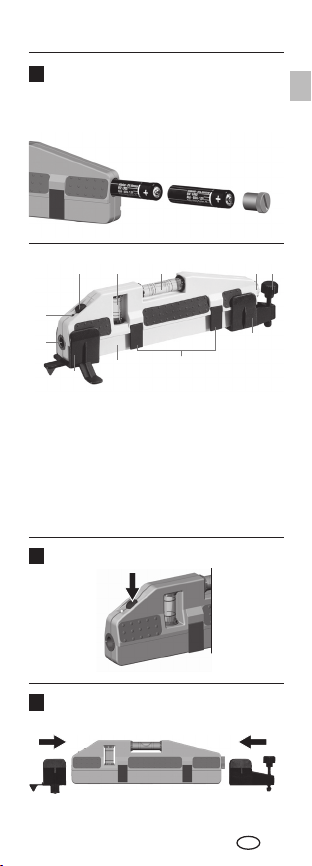

Batterien einlegen
Das Batteriefach öffnen und Batterien gemäß
den Installationssymbolen einlegen. Dabei auf
korrekte Polarität achten.
1AN- / AUS-Schalter
2Vertikallibelle
3Horizontallibelle
4Batteriefach
5Justierfuß-
verstellung
6Justierfuß
7Feder-
Klemmhalterung
8Magnete (Unterseite)
9Laseraustritt
10 LED-Laserindikator
ON/OFF
Justierfüße aufstecken
Manual_HandyLaser_Rev0115.indd 3 23.01.15 08:33
04
4
5
DE
Technische Daten
Libellengenauigkeit 0,5 mm / m
Einsatzbereich Laser 50 m
Laserwellenlänge 650 nm
Laserklasse 2 / < 1 mW
Stromversorgung 2 x 1,5V AAA
Arbeitstemperatur 0 °C ... + 50 °C
Lagertemperatur -10 °C ... + 70 °C
Gewicht (inkl. Batterien) 128 g
Abmessungen (B x H x T) 210 x 59 x 62 mm
Technische Änderungen vorbehalten. 01/2015
Verlegen von Wandiesen
90° Strahlteiler
(je nach Produktausführung)
Zum Verlegen von Wandiesen wird das Gerät
mittels der Feder-Klemmhalterung, die sich durch
die rückseitigen Stifte herausschieben lässt, auf
die erste Fliese gesteckt. Der Laserstrahl, der
parallel zur Horizontallibelle liegt, führt entlang
der Fliesenkante. So lässt sich die Fliese mit der
Libelle genau ausrichten.
Mit dem 90° Strahlteiler lässt sich der Laserstrahl
zusätzlich um 90° umleiten.
Manual_HandyLaser_Rev0115.indd 4 23.01.15 08:33
HandyLaser
05
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen
Normen für den freien Warenverkehr
innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und
muss nach der europäischen Richtlinie
für Elektro- und Elektronik-Altgeräte
getrennt gesammelt und entsorgt
werden.
Weitere Sicherheits- und Zusatzhinweise
unter: www.laserliner.com/info
DE
Manual_HandyLaser_Rev0115.indd 5 23.01.15 08:33
06
Universal laser spirit level
– With special spring-clamp holder making it
ideal for laying tiles
– Horizontal and vertical vials with 0,5 mm / m
accuracy
– ON/OFF switch with LED laser indicator
– 3 extra-powerful magnets facilitate attachment
to magnetic surfaces
– Impact-proof, glass-bre reinforced plastic
casing with rubberised grips
– Measuring range: 50 m
General safety instructions
Laser radiation!
Do not stare into the beam!
Class 2 laser
< 1 mW · 650 nm
EN60825-1:2007-10
GB
Read the operating instructions and
the enclosed brochure „Guarantee and
additional notices“ completely. Follow
the instructions they contain. This docu-
ment must be kept in a safe place and
if the laser device is passed on, this
document must be passed on with it.
!
– Attention: Do not look into the direct or
reected beam.
– The laser may not get into the hands of
children!
– Do not point the laser beam towards persons.
– If a person‘s eyes are exposed to class 2 laser
radiation, they should shut their eyes and
immediately move away from the beam.
– Do not expose the device to mechanical stress,
extreme temperatures, moisture or signicant
vibration.
– The device must only be used in accordance
with its intended purpose and within the scope
of the specications. Modications or changes
to the device are not permitted, this will
otherwise invalidate the approval and safety
specications.
Manual_HandyLaser_Rev0115.indd 6 23.01.15 08:33
HandyLaser
07
1
2 3 4 51
6
6
7
9
10
8
2
3
GB
Inserting batteries
Open the battery compartment and insert
batteries according to the symbols. Be sure to
pay attention to polarity.
1ON/OFF switch
2Vertical vial
3Horizontal vial
4Battery compartment
5Levelling foot
adjustment
6Levelling foot
7Spring-clamp holder
8Magnets (bottom)
9Laser output windows
10 LED laser indicator
ON/OFF
Attaching adjustable legs
Manual_HandyLaser_Rev0115.indd 7 23.01.15 08:33
08
4
5
GB
Technical data
Vial accuracy 0,5 mm / m
Laser applications 50 m
Laser wavelength 650 nm
Laser class 2 / < 1 mW
Power supply 2 x 1,5V AAA
Operating temperature 0 °C ... + 50 °C
Storage temperature -10 °C ... + 70 °C
Weight (incl. batteries) 128 g
Dimensions (W x H x D) 210 x 59 x 62 mm
Subject to technical change without notice. 01/2015
To t wall tiles
90° beam splitter
(depending on product version)
To t wall tiles, the device is attached to the rst
tile by means of the spring-clamp holder that is
pushed out with the pins at the rear. The laser
beam that runs parallel to the horizontal spirit
level is directed along the edge of the tile. This
makes it possible to precisely align the tile with
the bubble level.
The 90° beam splitter allows the laser beam to be
additionally deected by 90°.
Manual_HandyLaser_Rev0115.indd 8 23.01.15 08:33
HandyLaser
09
EU directives and disposal
This device complies with all necessary
standards for the free movement of
goods within the EU.
This product is an electric device
and must be collected separately for
disposal according to the European
Directive on waste electrical and
electronic equipment.
Further safety and supplementary
notices at: www.laserliner.com/info
GB
Manual_HandyLaser_Rev0115.indd 9 23.01.15 08:33
10
Universele laserwaterpas
– Dankzij de speciale klemhouder ideaal voor
het leggen van tegels
– Horizontale en vertikale libelle met 0,5 mm / m
nauwkeurigheid
– ON/OFF-schakelaar met led-laserindicator
– Met de 3 extra sterke hechtmagneten kan het
apparaat op magnetische oppervlakken worden
aangebracht
– Slagvaste, met glasvezels versterkte kunst-
stofbehuizing en rubberen handgrepen
– Bereik: 50 m
Algemene Veiligheid
Laserstraling!
Niet in de straal kijken!
Laser klasse 2
< 1 mW · 650 nm
EN60825-1:2007-10
NL
Lees de bedieningshandleiding en de
bijgevoegde brochure ‚Garantie- en
aanvullende aanwijzingen‘ volledig door.
Volg de daarin beschreven aanwijzingen
op. Bewaar deze documentatie en
geef ze door als u de laserinrichting
doorgeeft.
!
– Opgelet: Kijk nooit in de directe of reecteren-
de straal.
– De laser hoort niet thuis in kinderhanden!
– Richt de laserstraal niet op personen.
– Als laserstraling volgens klasse 2 de ogen raakt,
dient u deze bewust te sluiten en uw hoofd zo
snel mogelijk uit de straal te bewegen.
– Stel het apparaat niet bloot aan mechanische
belasting, extreme temperaturen, vocht of
sterke trillingen.
– Gebruik het apparaat uitsluitend doelmatig
binnen de aangegeven specicaties. Ombouw-
werkzaamheden of veranderingen aan het
apparaat zijn niet toegestaan, hierdoor komen
de goedkeuring en de veiligheidsspecicatie
te vervallen.
Manual_HandyLaser_Rev0115.indd 10 23.01.15 08:33
