LevelOne GEP-2652 Manuale utente
Quick Installation Guide
( GEP – 2652 )
HW : V1
QIG : V1.0
- 1 -
Content
English ................................................................................................... 2
Deutsch........................................................................................................
6
Français ............................................................................................... 10
Español ................................................................................................ 14
Italiano ......................................................................................................
18
Português ..................................................................................................
22
This Quick Installation Guide only describes the most basic situations and
settings. All detailed information is described in the user manual.
- 2 -
English
Package Contents
This product is provided with the following accessories in the box; please check them carefully.
If any of the accessories is missing or damaged, please contact with your local dealer timely.
Serial number
Name
Quantity
Note
1
Master unit
1
Required
2
Power cord
1
Required
3
Quick Installation Guide
1
Required
4
L-shaped bracket and other
1
Required
5
Resource CD (User Manual, QIG)
1
Required
6
Console Cable
1
Required
7
Rubber Feet
1
Required
8
EU Declaration of Conformity
1
Required
1. Preparing for installation
For smooth installation, please prepare the following items:
l Installation tools, including: Phillips screwdriver, anti static wrist strap, etc.
l Connecting cables, such as network cable, optical fiber, optical fiber module, etc.
l Related devices, such as electrical outlets, HUB, switch, router, etc.
The installation environment for the switch must meet the following requirements:
1. The switch must avoid direct sunlight, away from heat and sources of strong electromagnetic interference.
2. The switch must be placed in a cool, dry place, and there should be enough gap for heat dissipation
all around for the purpose of ventilation and heat dissipation.
3. The switch must work in the indoor environment with a temperature of 0 °C~45 °C and humidityof
10%~90% without condensation.
- 3 -
2. Equipment Installation

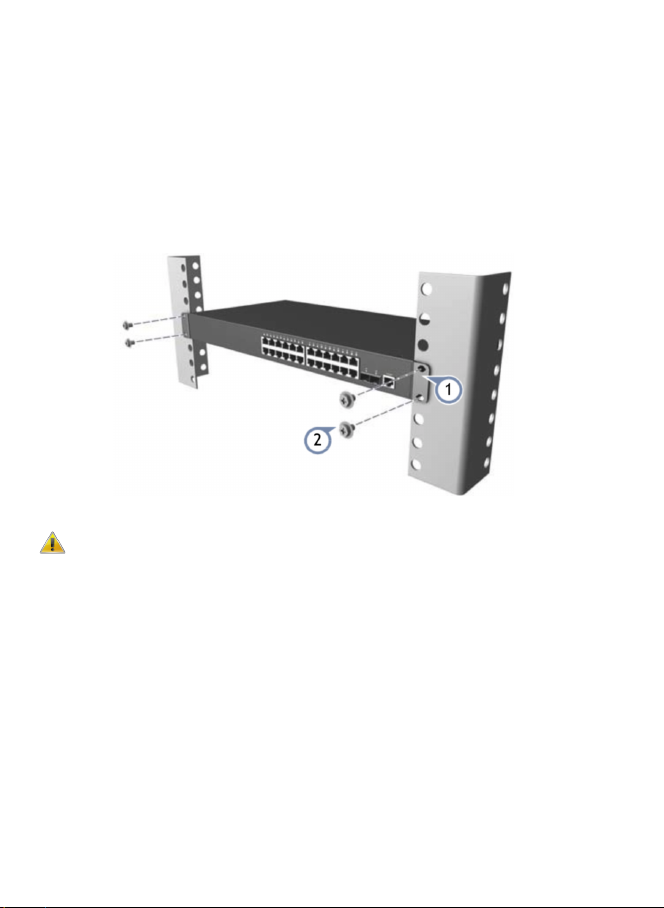

■ It is installed in the rack
Install the switch on a 19-inch standard rack, and the installation steps are as follows:
1.
Check the grounding and stability of the rack;
2.
Install the two L-shaped brackets in the accessories on both sides of the switch panel, and
fix them with the screws in the accessories;
3.
Place the switch in the appropriate location of the rack, and support itusing a tray;
4.
Secure the L-shaped brackets on the guide slots fixed at both ends of the rack, to ensure that the
switch can be mounted on the rack in astable, horizontal manner;
5.
Use a power cord to connect the switch power connector with the powersocket.
■ Installed on the working table
Install the switch on a working table, and the installation steps are as follows:
1. Place the switch with its bottom up on a sufficiently large, stable and properly-grounded working
table;
2. Remove the adhesive protective paper from the foot pad, and stick the 4 pads in the 4round
slots at the bottom of the casing respectively;
3. Flip over the switch, and place it on the working tablestably;
4. Use a power cord to connect the switch power connector with the power socket.
5. The switch uses 100-240V, 50/60Hz AC, and make sure that both power supply and
grounding are normal before power on.
6. After power on, please check the switch's power indicator (Power) is on, and if so, it indicates that
the power supply is connected properly.
7. Do not place heavy objects on the top of the switch.
- 4 -

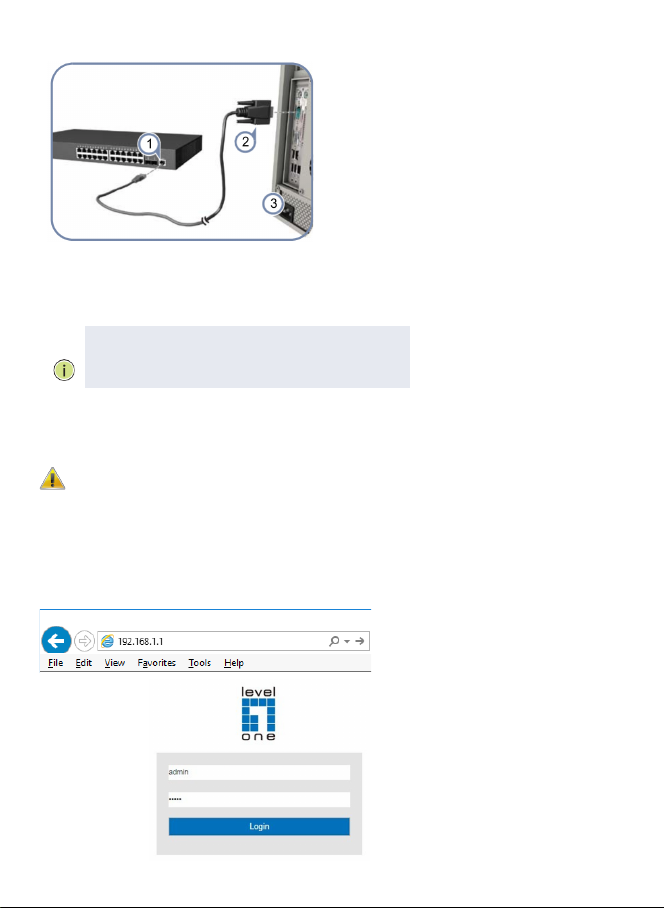

3. Perform Initial Configuration
1.Connect a PC to the switch console port using the included console cable.
2.Configure the PC’s serial port: 115200 bps, 8 characters, no
parity, one stop bit, 8 data bits, and no flow
control.
3.Log in to the CLI using default settings: Username “admin”
and password “admin.”
4. Logging on to the equipment
1.
Connect the RJ-45 interface cable of a switch with a computer using a network cable.
2.
Set the TCP/IP properties of the computer, see the Appendix: Setting up yourcomputer.
3.
Logging on to the equipment: Open a browser and type 192.168.1.1 in the address bar, and then
press Enter; in the pop-up login interface, enter the factory logon username "admin", password
"admin" and click OK.
Note:
For further information on switch configuration, refer
to the Web Management Guide and CLI Reference Guide.
- 5 -
5.Appendix: Setting up your computer
■ Windows
1.
Click Start—> Control Panel—> Network and Internet—> Network and Sharing Center—
> Change adapter settings, right click Local connection and select Properties;
2.
Double-click Internet Protocol 4 (TCP/IPv4);
3.
Set the computer's IP address: The computer's IP address should be any one of the following
free IP addresses 192.168.1.2 ~ 192.168.1.254, and then click OK, to return to the previous
page, click OK.
- 6 -
Deutsch
Lieferumfang
Dieses Produkt wird mit folgendem Zubehör geliefert; bitte prüfen Sie den Lieferumfang sorgfältig.
Falls ein Teil fehlen oder beschädigt sein sollte, wenden Sie sich bitte möglichst bald an Ihren
örtlichen Händler.
Seriennummer
Name
Anzahl
Hinweis
1
Hauptgerät
1
Erforderlich
2
Netzkabel
1
Erforderlich
3
Schnellinstallationsanleitung
1
Erforderlich
4
L-förmige Halterung und anderes
Zubehör
1
Erforderlich
5
Ressource CD
(Bedienungsanleitung, QIG)
1
Erforderlich
6
Konsolenkabel
1
Erforderlich
7
Gummifüße
1
Erforderlich
8
EG-Konfomitätserklärung
1
Erforderlich
1. Installation vorbereiten
Bitte halten Sie für eine reibungslose Installation folgende Dinge bereit:
l Installationswerkzeuge, einschließlich: Phillips-Schraubendreher, Antistatik-Armband etc.
l Anschlusskabel, wie Netzwerkkabel, Glasfaserkabel, Glasfasermodul etc.
l Relevante Geräte, wie Steckdosen, Hub, Switch, Router etc.
Die Installationsumgebung für den Switch muss folgende Anforderungen erfüllen:
1. Der Switch darf keinem direkten Sonnenlicht, keiner Hitze und keinen Quellen starker
elektromagnetischer Störungen ausgesetzt sein.
2. Der Switch muss an einem kühlen, trockenen Ort platziert werden; halten Sie genügend Abstand
zur Belüftung und Wärmeableitung rund um das Gerät ein.
3. Der Switch muss in Innenräumen bei Temperaturen von 0 bis 45 °C und einer Feuchtigkeit zwischen 10 und
90 % (nicht kondensierend) verwendet werden.
- 7 -
2. Geräteinstallation
■ In einem Rack
Installieren Sie den Switch in einem 19-Zoll-Standardrack, befolgen Sie die nachstehenden
Installationsschritte:
1.
Prüfen Sie Erdung und Stabilität des Rack;
2.
Installieren Sie die beiden mitgelieferten L-förmigen Halterungen an beiden Seiten der Switch-
Blende; befestigen Sie sie mit den mitgelieferten Schrauben;
3.
Platzieren Sie den Switch an der geeigneten Position im Rack, stützen Sie ihn durch eine Ablage;
4.
Sichern Sie die L-förmigen Halterungen an den Führungsschlitzen an beiden Enden des Racks,
damit der Switch stabil horizontal montiert werden kann;
5.
Verbinden Sie den Netzanschluss am Switch über das Netzkabel miteiner Steckdose.
■ Auf einem Arbeitstisch
Installieren Sie den Switch auf einem Arbeitstisch, befolgen Sie die nachstehenden
Installationsschritte:
1. Platzieren Sie den Switch mit seiner Unterseite nach oben auf einem ausreichend großen,
stabilen und angemessen geerdeten Arbeitstisch;
2. Entfernen Sie die Schutzfolie an den Füßen und befestigen Sie die 4 Auflagen in den 4 runden
Schlitzen an der Unterseite des Gehäuses;
3. Drehen Sie den Switch um und stellen Sie ihn so auf den Arbeitstisch, dass er stabil steht;
4. Verbinden Sie den Netzanschluss am Switch über das Netzkabel miteiner Steckdose.
5. Der Switch arbeitet mit 100 bis 240 V Wechselspannung bei 50/60 Hz; achten Sie darauf,
dass Stromversorgung und Erdung normal funktionieren, bevor Sie das Gerät einschalten.
6. Bitte prüfen Sie nach dem Einschalten, ob die Betriebsanzeige am Switch leuchtet; dies zeigtan,
dass das Gerät richtig an die Stromversorgung angeschlossen ist.
7. Stellen Sie keine schweren Gegenstände auf den Switch.
- 8 -
3. Erstkonfiguration durchführen
1.Schließen Sie einen PC über das mitgelieferte Konsolenkabel an den Switch-Konsolenport an.
2.Konfigurieren Sie die serielle Schnittstelle des PCs: 115200 bps, 8 Zeichen, keine Parität, ein
Stoppbit, 8 Datenbits und keine Flusskontrolle.
3.Melden Sie sich mit den Standardeinstellungen bei der CLI an: Benutzername „admin“ und
Kennwort „admin“.
4. Am Gerät anmelden
1.
Verbinden Sie den RJ-45-Anschluss am Switch über ein Netzwerkkabel mit einem Computer.
2.
Stellen Sie die TCP/IP-Eigenschaften des Computers ein; siehe Anhang: Ihren
Computer einrichten.
3.
Am Gerät anmelden: Öffnen Sie einen Browser und geben Sie 192.168.1.1 in die Adresszeile ein,
drücken Sie anschließend Enter; geben Sie am eingeblendeten Anmeldebildschirm den
werksei
t
igen
B
en
utz
ernamen
„
admin
―
und
da
s K
ennwor
t „
admin
―
ein
, k
li
ck
en
S
ie
dann
au
f
OK
.
Hinweis:
Weitere Informationen zur Switch-Konfiguration
finden Sie im Web Management Guide und CLI Reference
Guide.
