Lightolier Lytecaster 1304 Manuale utente

Lightolier is a Philips group brand

631 Airport Road, Fall River, MA 02720 • (508) 679-8131 • Fax (508) 674-4710

We reserve the right to change details of design, materials and finish.

Job Information Type:

Job Name:

Cat. No.:

Lamp(s):

Notes:

Lytecaster Recessed Downlighting 1304

Page 1 of 2 3 3/4" & 5" Aperture Beveled Glass Lytegems

1" Max.

A Dia.

Aperture

D Dia.

Frame-in Kit

Reflector Trim

Lytegem

Features

1. Reflector Trim: (See Reflector Trim Specification Sheet.)

2. Lamp: See Reflector Trim Specification Sheet and above.

3. Frame-In Kit: (See Frame-In Kit Specification Sheet.)

4. Cam Action Toggle Screw

5. Die-Cast Aluminum Collar: Matte black.

6. Lytegem: Cast glass, clear etched or solid cobalt blue.

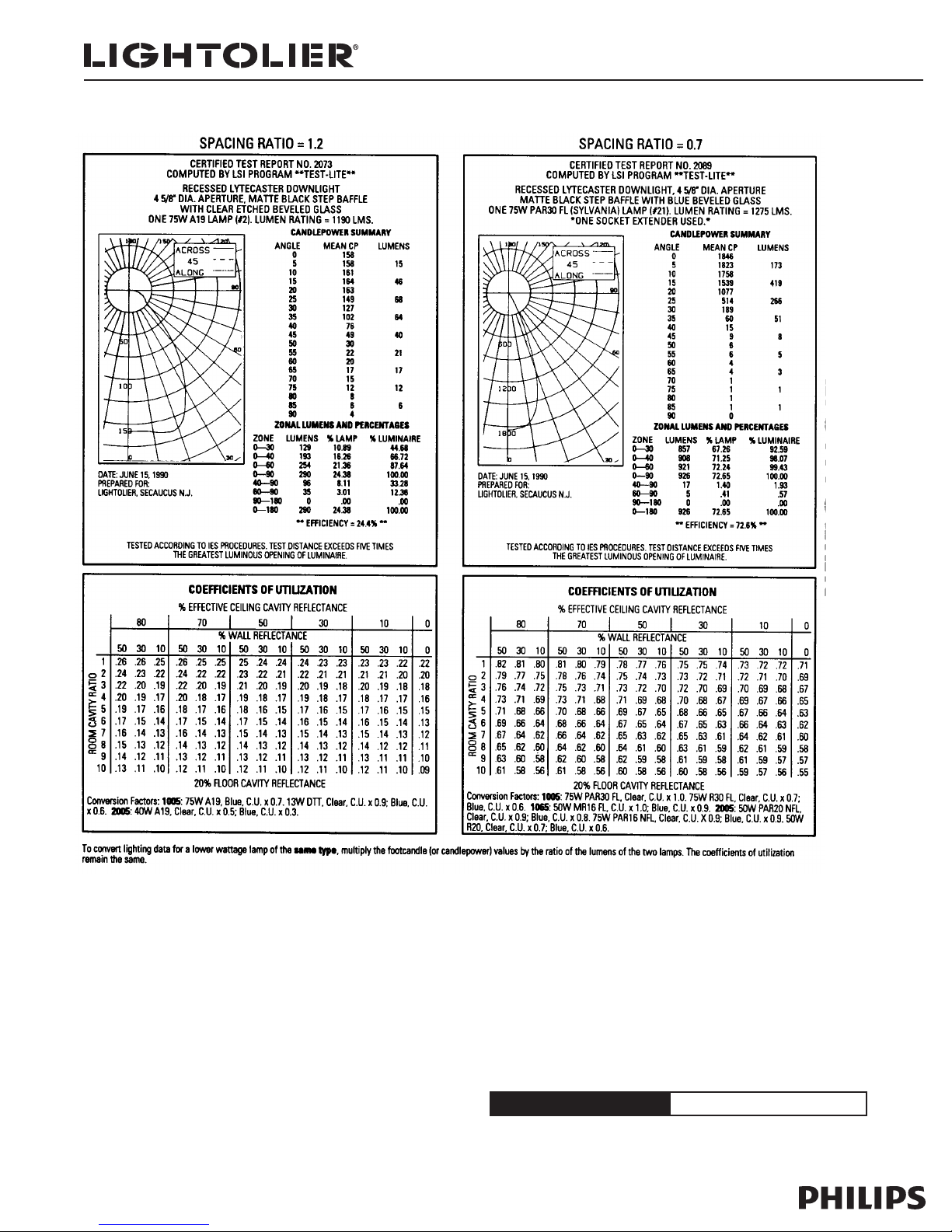

Lighting Data

Provided for matte black step baffle only.

Mechanical

Mounted to reflector trim flange by (2) toggle screws and (1) screw provided.

Finish

Painted finish baked enamel.

Labels

UL (Suitable for Damp Locations), I.B.E.W

Complete fixture consists of Frame-In Kit, Reflector, and Lytegem.

Lytegems Use with Use With Lamps Dimensions

Catalog No. Reflector Trims Frame-In Kit D E H A

1304 Clear Etched 2005 2000LV, 2000LVR 50W MR16 7 5/16” 1 7/8” 5 1/2” 3 3/8”

1305 Cobalt Blue 2005WH 2000LVNT 42W MR16 5 3/8” for

2002P1 40W A19 (60W A19)* LV F.I.K.

2003R* 50W PAR20

75W PAR16, R20

2008 2013 2002P1 40W A19 (60W A19)*

2010 2013BK 2003R* 50W PAR 20

2012 2013CD 75W PAR16, R20

2013WH

1404 Clear Etched 1005 1012 1002P1, 1000IC 65W BR30 (85W BR30)* 8 5/8” 1 7/8” 6 3/4” 4 5/8”

1405 Cobalt Blue 1005WH 1013 1000ICM, 1000AICM 75W A19, PAR30 7 5/16” for

1008 1013BK 1003R* †40W A19 in IC Kits IC. F.I.K.

1010 1013WH

1013CD

1027 1027WH 1002P1, 1000IC 50W PAR20 8 5/8” 1 7/8” 7” 4 5/8”

1027CD 1038 1000ICM, 1000AICM 75W PAR16, PAR30 7 5/16” for

1027BK 1048 1003R IC F.I.K.

1055LV 1063LV 1000LV, 1000ICV, 75W MR16 8 5/8” 1 7/8” 6 5/8” 4 5/8”

1055WHLV 1064LV 1000LVR †35W MR16, (ICV) 7 5/16” for

1056LV 1000LVNT 65W MR16 IC F.I.K.

Lightolier is a Philips group brand

Job Information Type:

631 Airport Road, Fall River, MA 02720 • (508) 679-8131 • Fax (508) 674-4710

We reserve the right to change details of design, materials and finish.

Lytecaster Recessed Downlighting 1304

Page 2 of 2 3 3/4" & 5" Aperture Beveled Glass Lytegems
