Linksys EZXS55W v4.2 Manuale utente

USER GUIDE

EtherFast 10/100

5-/8-/16-Port

Workgroup Switch

Models: EZXS55W v4.2, EZXS88W v3.4, EZXS16W v2.3 (EU)

EN English HU Magyar

BG Български IT Italiano

CZ Česky NL Nederlands

DE Deutsch PL Polski

ES Español PT Português

FI Suomi RU Русский

FR Français SE Svenska

GR Ελληνικά SI Slovenščina

About This Guide

EtherFast 10/100 5/8/16-Port Workgroup Switch

About This Guide

Icon Descriptions

While reading through the User Guide you may see

various icons that call attention to specific items. Below is

a description of these icons:

NOTE: This check mark indicates that there is

a note of interest and is something that you

should pay special attention to while using the

product.

WARNING: This exclamation point indicates

that there is a caution or warning and it is

something that could damage your property or

product.

WEB: This globe icon indicates a noteworthy

website address or e-mail address.

Online Resources

Website addresses in this document are listed without

http:// in front of the address because most current web

browsers do not require it. If you use an older web browser,

you may have to add http:// in front of the web address.

Resource Website

Linksys www.linksysbycisco.com

Linksys

International www.linksysbycisco.com/international

Glossary www.linksysbycisco.com/glossary

Network

Security www.linksysbycisco.com/security

Linksys, Cisco and the Cisco Logo are

registered trademarks or trademarks of

Cisco Systems, Inc. and/or its affiliates in

the U.S. and certain other countries. Other

brands and product names are trademarks

orregisteredtrademarksoftheirrespective

Table of Contents

EtherFast 10/100 5/8/16-Port Workgroup Switch

EN — Chapter 1: Connecting the Switch 3

BG — Глава 1: Свързване на превключвателя 4

CZ — Kapitola 1: Připojení přepínače 5

DE — Kapitel 1: Anschließen des Switch 6

DK — Kapitel 1:Tilslutning af switchen 7

ES — Capítulo 1: Conexión del conmutador 8

FI — Luku 1: Kytkimeen liittäminen 9

FR — Chapitre 1:

Connexion du commutateur 10

GR — Κεφάλαιο1: Σύνδεση μεταγωγέα 11

HU — 1. fejezet: A kapcsoló csatlakoztatása 12

IT — Capitolo 1: Collegamento dello switch 13

NL — Hoofdstuk 1: De switch aansluiten 14

PL — Rozdział 1: Podłączanie przełącznika 15

PT — Capítulo 1: Ligar o comutador 16

RU — Глава 1: Подключение коммутатора 17

SE — Kapitel 1: Ansluta switchen 18

SI — 1. poglavje: Priključitev stikala 19

Appendix A: Troubleshooting 20

Appendix B: Specications 21

Appendix C: Regulatory Information 22

FCC Statement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

Safety Notices. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

Industry Canada Statement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

Avis d’Industrie Canada. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

EC Declaration of Conformity (Europe) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

User Information for Consumer Products Covered by EU Directive 2002/96/EC on Waste

Electric and Electronic Equipment (WEEE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

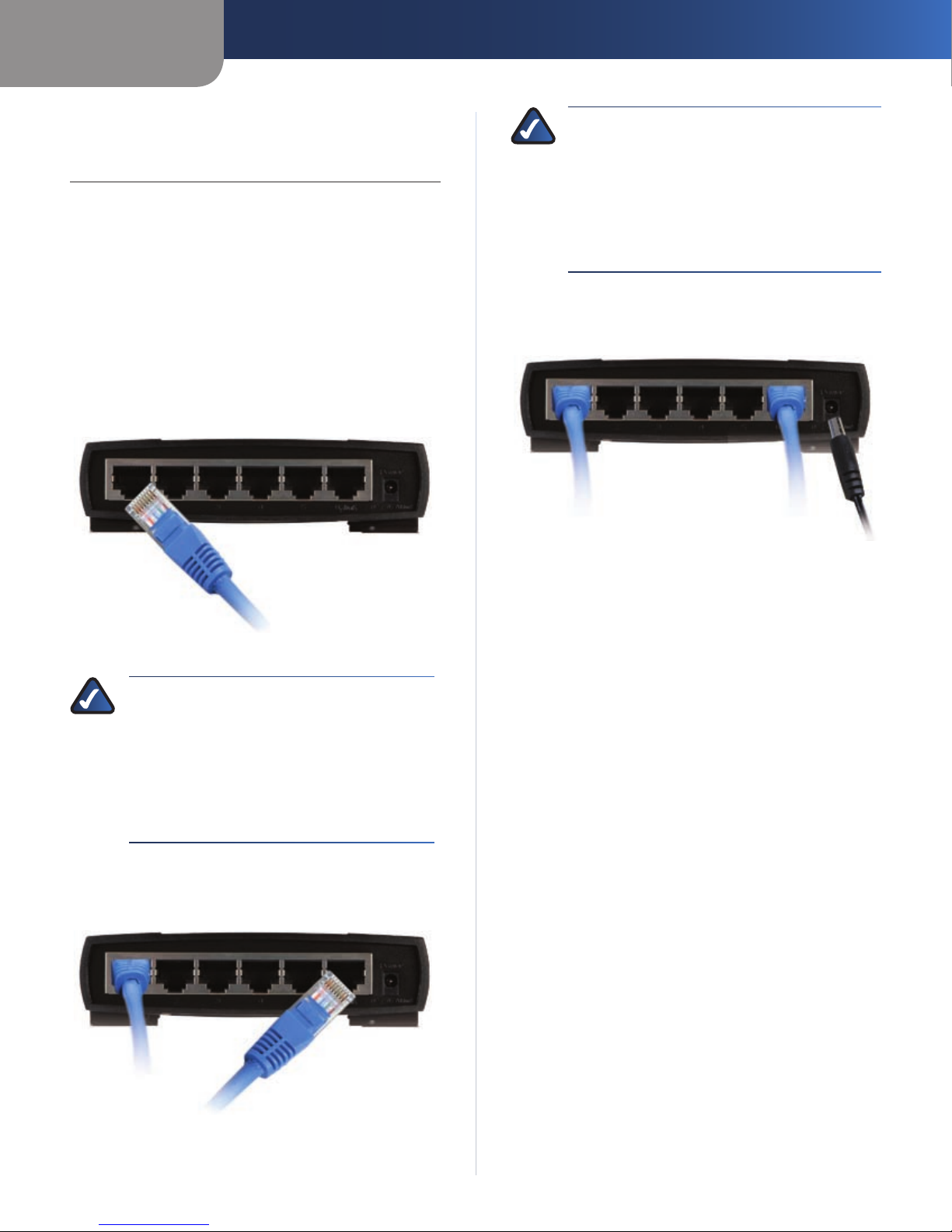

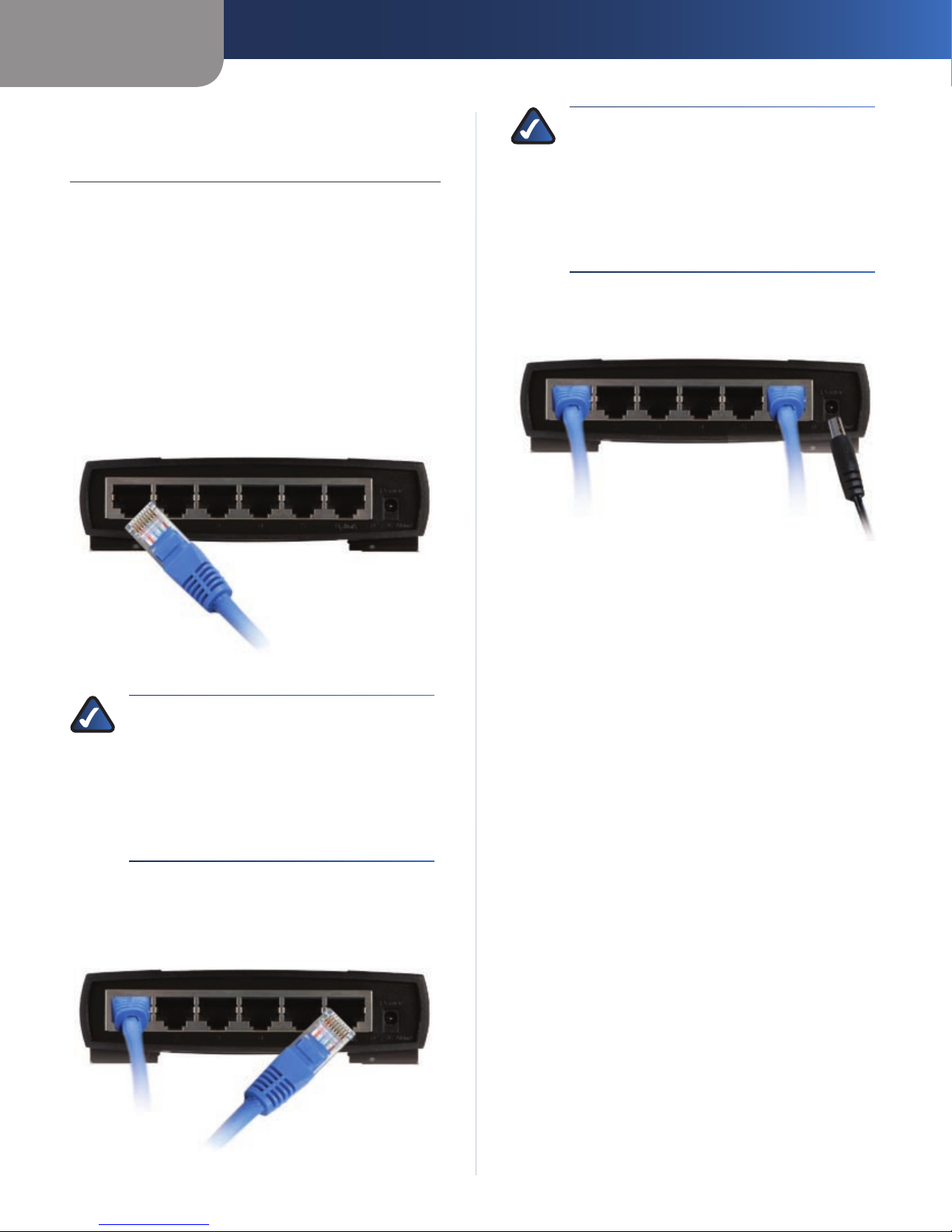

Chapter 1 Connecting the Switch

EtherFast 10/100 5/8/16-Port Workgroup Switch

EN — Chapter 1:

Connecting the Switch

This chapter explains how to connect devices to the

Switch. You will connect computers to the Switch before

connecting a router or additional switch to the Uplink

port. (The 10/100 5-Port Switch is shown in the connection

pictures.)

Instructions

Make sure all of the devices you will connect to the1.

Switch are powered off.

Connect a Category 5 Ethernet network cable to one2.

of the numbered ports on the Switch. Then connect

the other end to a computer.

Connect to a computer

NOTE TO USERS OF THE 10/100 5- OR 8-PORT

SWITCH: If you connect a router or additional

switch to the Uplink port, then you cannot use

the numbered port next to the Uplink port

(port 5 on the 5-Port Switch or port 8 on the

8-Port Switch will be inactive). The two ports

are wired together, so they cannot be used

simultaneously.

Repeat step 2 to connect additional computers.3.

Connect a Category 5 Ethernet network cable to the4.

Uplink port. Then connect the other end to a router or

additional switch.

Connect a Router or Switch

NOTE TO USERS OF THE 10/100 16-PORT

SWITCH:The 10/100 16-Port Switch is equipped

with a crossover button labeled MDI/MDIX. This

enables port 16 to be used as the Switch’s uplink

port. The MDI/MDIX button must be pressed

in if you want to use port 16 as an uplink port.

Otherwise, port 16 will function as a normal

10/100 port.

Connect the supplied power adapter to the power5.

port on the Switch. Then plug the other end into an

electrical outlet.

Connect the Power

Power on the devices connected to the Switch. Each6.

active port’s corresponding LED will light up on the

Switch’s front panel.

Congratulations! The installation of the Switch is

complete.

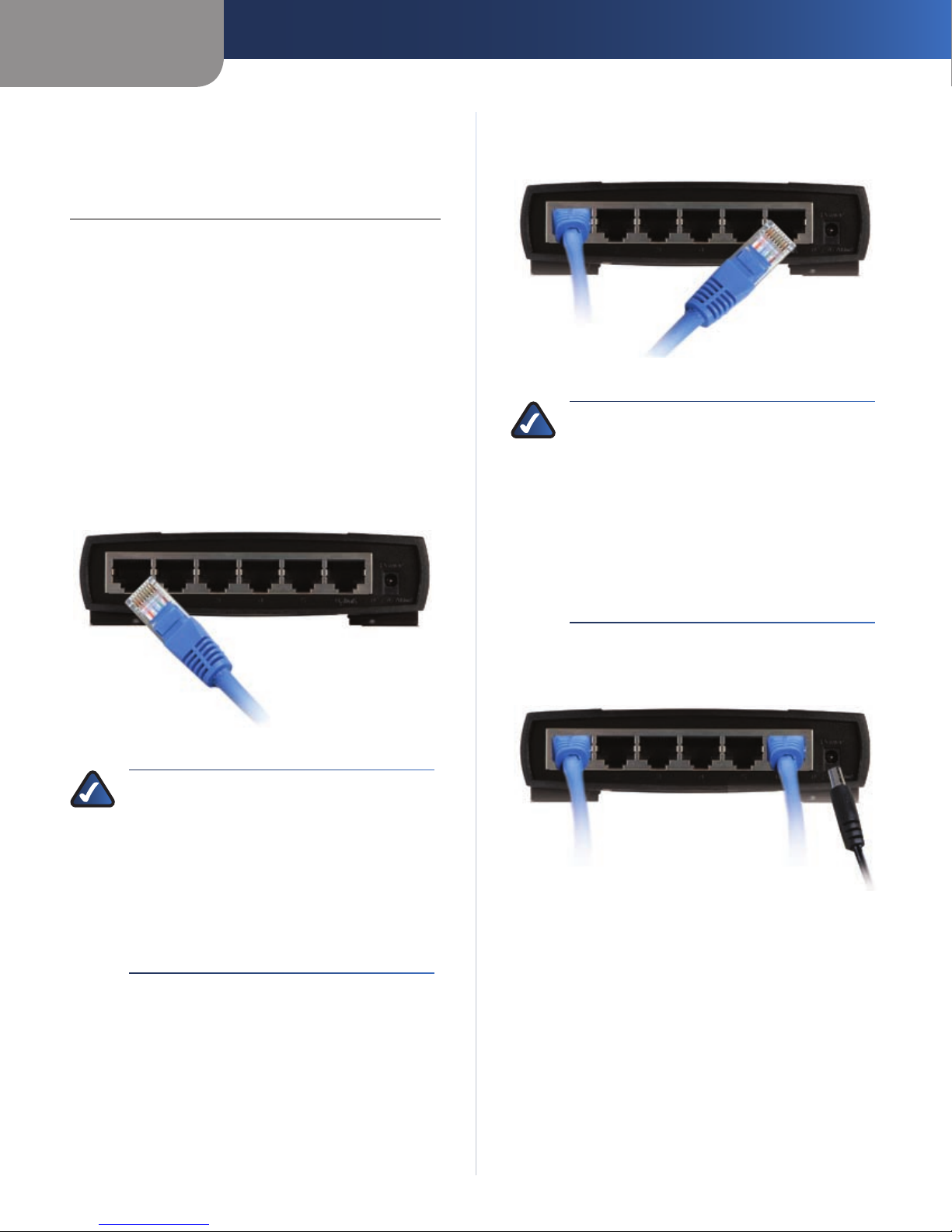

Глава 1 Свързване на превключвателя

EtherFast 10/100 5/8/16-Port Workgroup Switch

BG — Глава 1:

Свързване на

превключвателя

Тази глава обяснява как се свързват устройства към

превключвателя. Би трябвало да свързвате компютри

към превключвателя преди свързването на рутер

или допълнителен превключвател към порта за

разширяване на мрежата (Uplink). (На илюстрациите за

свързване е показан 5-портов превключвател 10/100.)

Инструкции

Проверете дали са изключени всички устройства,1.

които ще свържете към превключвателя.

Свържете мрежов Ethernet кабел от категория 52.

към един от обозначените с цифра портове на

превключвателя. След това свържете другия край

към компютър.

Свързване на компютър

БЕЛЕЖКА ЗА ПОТРЕБИТЕЛИТЕ НА 5- ИЛИ

8-ПОРТОВ ПРЕВКЛЮЧВАТЕЛ 10/100:

Ако свържете рутер или допълнителен

превключвател към порта “Uplink”, тогава

няма да можете да ползвате обозначения с

цифра порт до него (порт 5 на 5-портовия

превключвател или порт 8 на 8-портовия

превключвател няма да са активни). Двата

порта са свързани заедно и затова не могат

да се използват едновременно..

Повторете стъпка 2, за да свържете още компютри.3.

Свържете мрежов Ethernet кабел от категория 54.

към порта“Uplink”. След това свържете другия край

към рутер или допълнителен превключвател.

Свързване на рутер или превключвател

БЕЛЕЖКА ЗА ПОТРЕБИТЕЛИТЕ НА

16-ПОРТОВ ПРЕВКЛЮЧВАТЕЛ 10/100:

16-портовият превключвател 10/100 е

снабден с бутон за кръстосване, обозначен

“MDI/MDIX”. Това дава възможност порт

16 да се използва като порт “Uplink” на

превключвателя. Бутонът “MDI/MDIX” трябва

да е натиснат, ако желаете да използвате

порт 16 като порт “Uplink”. В противен случай

порт 16 ще функционира като нормален порт

10/100.

Свържете приложения захранващ адаптер към5.

порта за захранване на превключвателя. След това

свържете другия край в електрически контакт.

Свързване на захранването

Включете свързаните към превключвателя6.

устройства. Ще светнат светодиодите на предния

панел на превключвателя, съответстващи на всеки

от активните портове.

Поздравления! Инсталирането на превключвателя

е завършено.

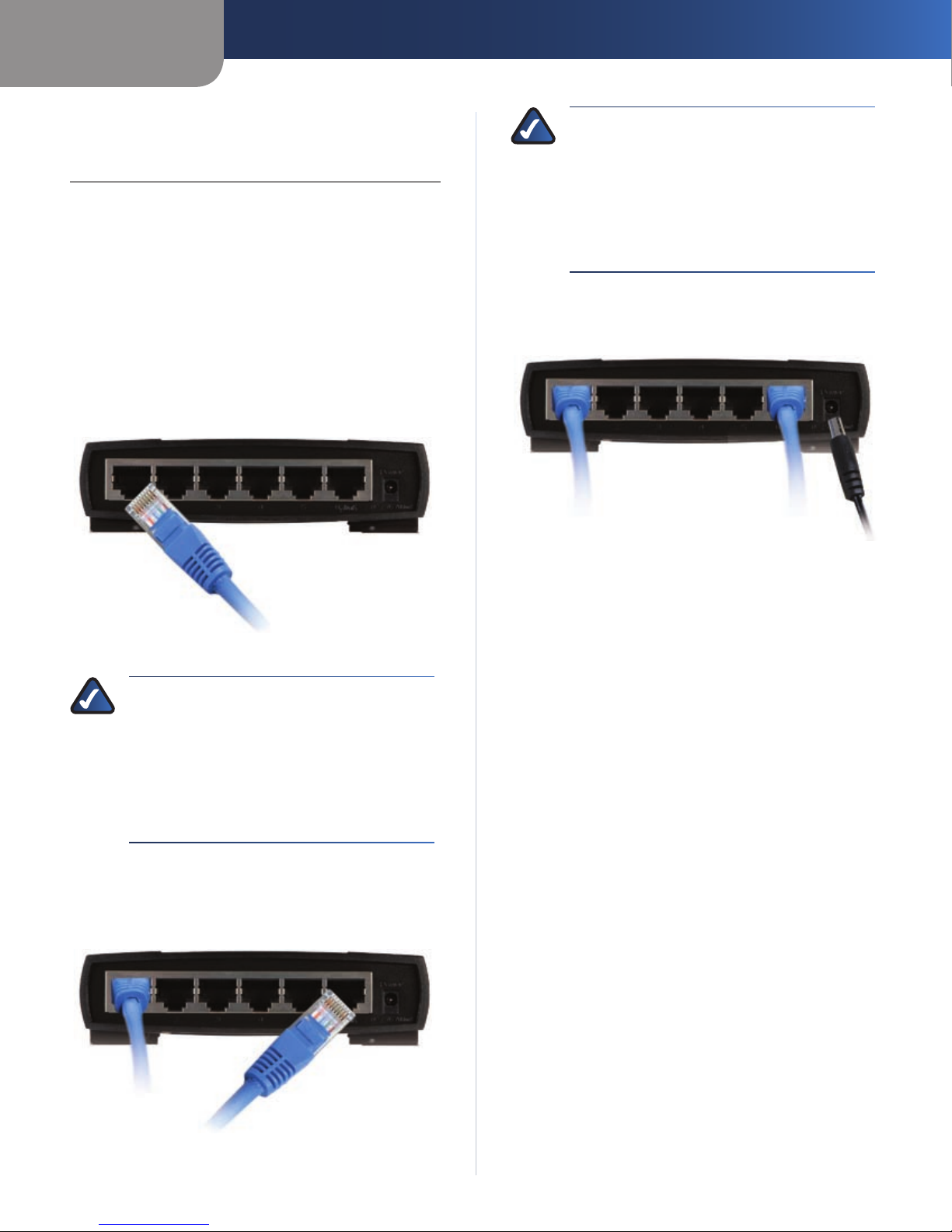

Kapitola 1 Připojení přepínače

EtherFast 10/100 5/8/16-Port Workgroup Switch

CZ — Kapitola 1:

Připojení přepínače

Tato kapitola vysvětluje, jak připojit zařízení k přepínači.

Před připojením směrovače nebo přídavného přepínače k

portu Uplink připojte počítače k přepínači. (Na obrázcích

připojení je zobrazen 5portový přepínač 10/100.)

Pokyny

Ujistěte se, že jsou všechna zařízení, která chcete1.

připojit k přepínači, odpojena z elektrické sítě.

Kabel sítě Ethernet kategorie 5 připojte k jednomu z2.

očíslovaných portů na přepínači. Potom připojte druhý

konec k počítači.

Připojení k počítači

POZNÁMKA PRO UŽIVATELE 5- NEBO

8PORTOVÉHO PŘEPÍNAČE 10/100: Pokud

připojíte směrovač nebo přídavný přepínač k

portu Uplink, není možné používat očíslovaný

port vedle portu Uplink (port 5 na 5portovém

přepínači nebo port 8 na 8portovém přepínači

bude neaktivní). Tyto dva porty jsou propojeny,

takže je nelze používat souběžně.

Pro připojení dalších počítačů zopakujte krok 2.3.

Připojte kabel sítě Ethernet kategorie 5 k portu Uplink.4.

Potom připojte druhý konec ke směrovači nebo

přídavnému přepínači.

Připojte směrovač nebo přepínač

POZNÁMKA PRO UŽIVATELE 16PORTOVÉHO

PŘEPÍNAČE10/100:16portovýpřepínač10/100

je vybaven převodovým tlačítkem označeným

MDI/MDIX. To umožňuje použití portu 16 jako

port Uplink přepínače. Pokud chcete používat

port 16 jako port Uplink, stiskněte tlačítko

MDI/MDIX. V opačném případě bude port 16

fungovat jako běžný port 10/100.

Připojte dodávaný napájecí adaptér k napájecímu5.

portu na přepínači. Druhý konec pak připojte do

elektrické zásuvky.

Připojení napájení

Zapněte zařízení připojená k přepínači. Na předním6.

panelu přepínače se rozsvítí diody LED odpovídající

všem aktivním portům.

Blahopřejeme! Instalace přepínače je dokončena.

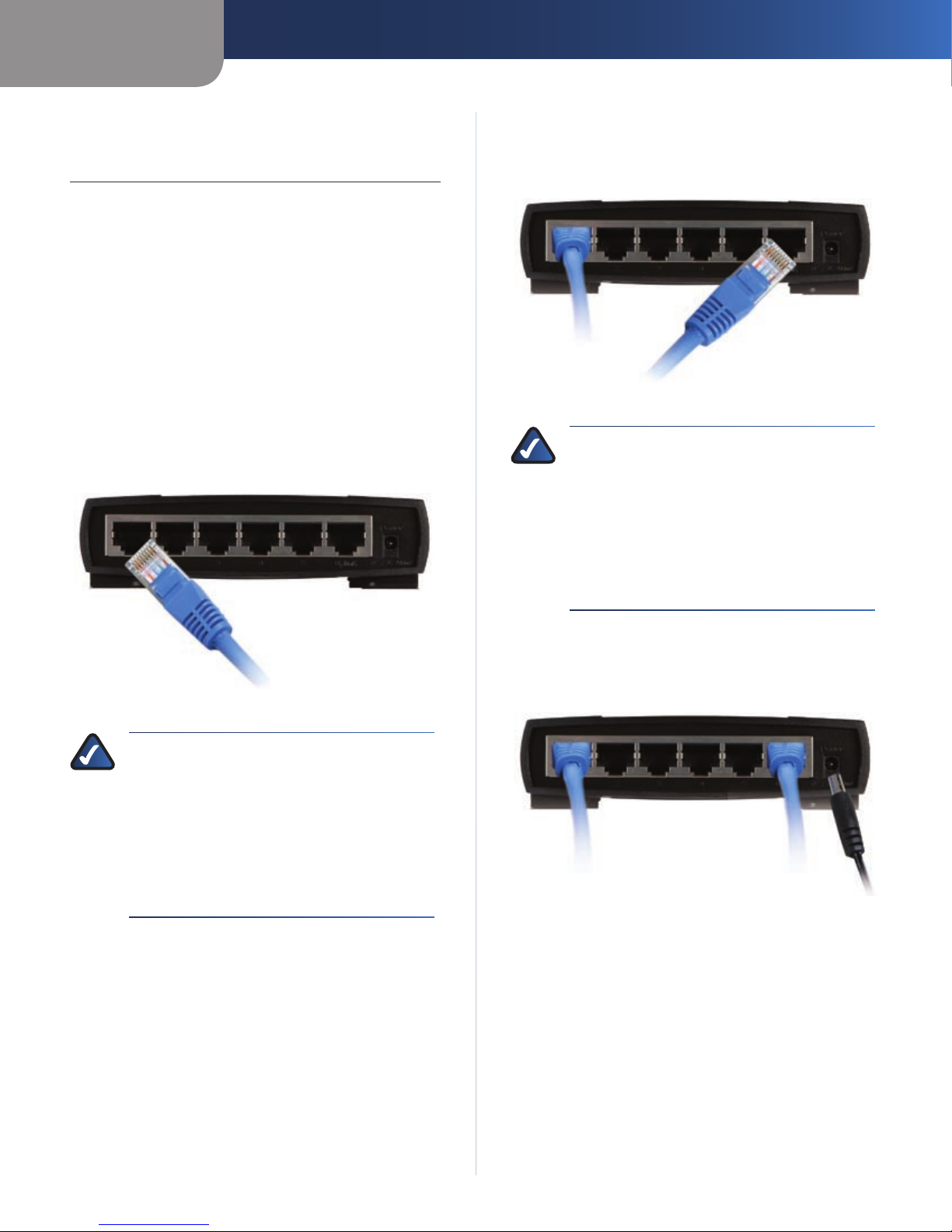

Kapitel 1 Anschließen des Switch

EtherFast 10/100 5/8/16-Port Workgroup Switch

DE — Kapitel 1:

Anschließen des Switch

In diesem Kapitel wird erklärt, wie Sie Geräte an den Switch

anschließen. Sie schließen Computer an den Switch an,

bevor Sie einen Router oder einen zusätzlichen Switch

an den Uplink-Port anschließen. (In den Abbildungen

zur Verbindung wird der 10/100-Switch mit 5 Ports

dargestellt.)

Anweisungen

Vergewissern Sie sich, dass alle an den Switch1.

anzuschließenden Geräte ausgeschaltet sind.

Schließen Sie ein Ethernet-Netzwerkkabel der2.

Kategorie 5 an einen der nummerierten Ports am

Switch an. Schließen Sie anschließend den Stecker am

anderen Ende an einen Computer an.

Anschließen eines Computers

HINWEISFÜRBENUTZERDES10/100-SWITCH

MIT 5 BZW. 8 PORTS: Wenn Sie einen Router

oder einen zusätzlichen Switch an den Uplink-

Portanschließen,könnenSiedennummerierten

Port neben dem Uplink-Port nicht verwenden

(Port 5 auf dem Switch mit 5 Ports bzw. Port

8 auf dem Switch mit 8 Ports ist inaktiv). Die

beiden Ports sind verdrahtet und können daher

nicht gleichzeitig verwendet werden.

Zum Anschließen von weiteren Computern3.

wiederholen Sie Schritt 2.

Schließen Sie ein Ethernet-Netzwerkkabel der4.

Kategorie 5 an den Uplink-Port an. Schließen Sie

dann das andere Ende an einen Router oder an einen

weiteren Switch an.

Anschließen eines Routers bzw. eines Switch

HINWEISFÜRBENUTZERDES10/100-SWITCH

MIT 16 PORTS: Der 10/100-Switch mit 16 Ports

ist mit einer Crossover-Taste ausgerüstet, die mit

MDI/MDIX beschriftet ist. Dadurch kann Port 16

als Uplink-Port des Switch verwendet werden.

Die MDI/MDIX-Taste muss gedrückt sein, wenn

Sie Port 16 als Uplink-Port verwenden möchten.

Andernfalls wird Port 16 als normaler 10/100-

Port verwendet.

Schließen Sie den im Lieferumfang enthaltenen5.

Netzstromadapter an den Stromanschluss am Switch

an. Stecken Sie anschließend den Stecker am anderen

Ende in eine Steckdose.

Anschließen des Netzstroms

Schalten Sie die an den Switch angeschlossenen6.

Geräte ein. Die LEDs der aktiven Ports leuchten an der

Vorderseite des Switch auf.

Herzlichen Glückwunsch! Die Installation des Switch

ist abgeschlossen.

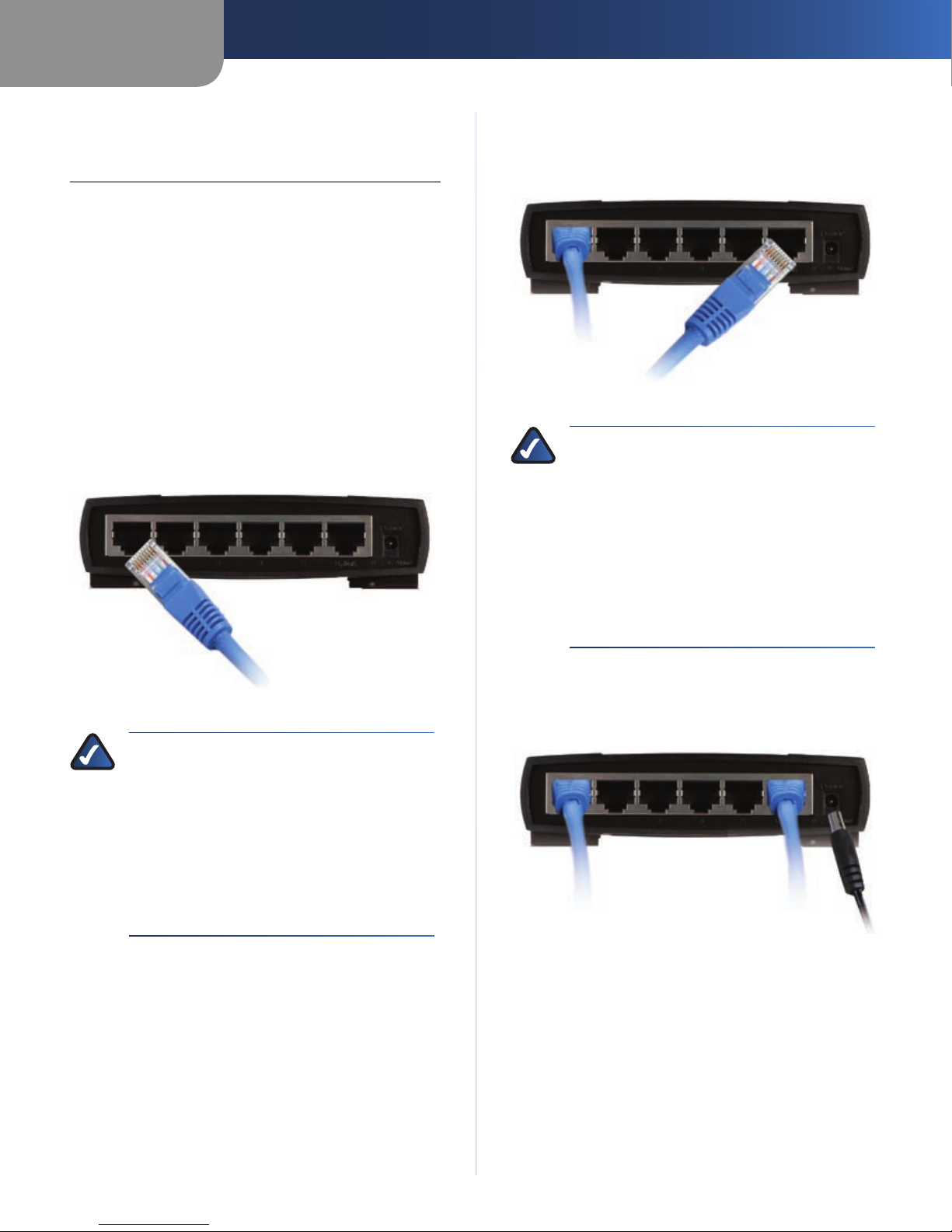

Kapitel 1 Tilslutning af switchen

EtherFast 10/100 5/8/16-Port Workgroup Switch

DK — Kapitel 1:

Tilslutning af switchen

I dette kapitel beskrives, hvordan enheder tilsluttes

til switchen. Computere tilsluttes til switchen, før der

tilsluttes en router eller en ekstra switch til Uplink-porten.

(10/100 5-ports switchen vises på tilslutningsbillederne).

Vejledning

Kontroller, at alle de enheder, der skal tilsluttes til1.

switchen, er slukket.

Tilslut et kategori 5-Ethernet-kabel til en af de2.

nummererede porte på switchen. Tilslut derefter den

anden ende af kablet til en computer.

Tilslutning af en computer

BEMÆRKNING TIL BRUGERE AF 10/100 5-

ELLER 8-PORTS SWITCHEN: Hvis der tilsluttes

en router eller en ekstra switch til Uplink-

porten, kan den nummererede port ved siden

af Uplinkporten ikke benyttes (port 5 på 5

ports-switchen eller port 8 på 8-ports switchen

vil være inaktiv). De to porte er forbundet, så de

kan ikke benyttes samtidigt.

Gentag trin 2 for at tilslutte yderligere computere.3.

Tilslut et kategori 5-Ethernet-kabel til Uplink-porten.4.

Tilslut derefter den anden ende af kablet til en router

eller en ekstra switch.

Tilslutning af en router eller switch

BEMÆRKNING TIL BRUGERE AF 10/100

16-PORTS SWITCHEN: 10/100 16-ports

switchen er udstyret med en crossover-knap,

mærket MDI/MDIX. Dette gør det muligt at

bruge port 16 som switchens uplink-port. MDI/

MDIX-knappen skal være nedtrykket, hvis port

16 skal bruges som uplink-port. I modsat fald vil

port 16 fungere som en normal 10/100-port.

Tilslutdenmedfølgendestrømforsyningtilstrømstikket5.

på switchen. Tilslut derefter den anden ende til en

stikkontakt.

Tilslutning af strøm

Tænd de enheder, der er tilsluttet til switchen.6.

Lysdioderne på de aktive porte lyser på switchens

frontpanel.

Tillykke! Installationen af switchen er færdig.

Capítulo 1 Conexión del conmutador

EtherFast 10/100 5/8/16-Port Workgroup Switch

ES — Capítulo 1:

Conexión del conmutador

En este capítulo se explica cómo conectar dispositivos

al conmutador. Debe conectar los ordenadores al

conmutador antes de conectar un ruteador o un

conmutador adicional al puerto de enlace ascendente.

(En las imágenes de conexión se muestra el conmutador

10/100 de 5 puertos.)

Instrucciones

Asegúrese de que todos los dispositivos que vaya a1.

conectar al conmutador estén apagados.

Conecte un cable de red Ethernet de categoría 52.

a uno de los puertos numerados del conmutador.

A continuación, conecte el otro extremo a un

ordenador.

Conexión de un ordenador

NOTA PARA USUARIOS DEL CONMUTADOR

10/100 DE 5 U 8 PUERTOS: Si conecta un

ruteador o un conmutador adicional al puerto

de enlace ascendente, no podrá utilizar el

puerto numerado situado junto al puerto de

enlace ascendente (estará inactivo el puerto

5 en el conmutador de 5 puertos o el 8 en el

conmutador de 8 puertos). Los dos puertos

están cableados entre sí, por lo que no se

pueden utilizar simultáneamente.

Repita el paso 2 para conectar ordenadores3.

adicionales.

Conecte un cable de red Ethernet de categoría 5 al4.

puerto de enlace ascendente. A continuación, conecte

el otro extremo a un ruteador o un conmutador

adicional.

Conexión de un ruteador o un conmutador

NOTA PARA USUARIOS DEL CONMUTADOR

10/100 DE 16 PUERTOS: El conmutador 10/100

de 16 puertos está equipado con un botón de

conexión cruzada marcado con las palabras

MDI/MDIX. Ello permite que el puerto 16 se

utilice como el puerto de enlace ascendente

del conmutador. El botón MDI/MDIX debe estar

pulsado si desea utilizar el puerto 16 como

puerto de enlace ascendente. De lo contrario,

el puerto 16 funcionará como un puerto 10/100

normal.

Conecte el adaptador de corriente suministrado5.

al puerto de alimentación del conmutador. A

continuación, enchufe el otro extremo en una toma de

corriente.

Conexión de la alimentación

Encienda los dispositivos conectados al conmutador.6.

La luz correspondiente de cada puerto activo se

iluminará en el panel frontal del conmutador.

Enhorabuena. La instalación del conmutador ha

finalizado.

Luku 1 Kytkimeen liittäminen

EtherFast 10/100 5/8/16-Port Workgroup Switch

FI — Luku 1:

Kytkimeen liittäminen

Tässä luvussa kuvataan laitteiden liittäminen kytkimeen.

Tietokoneet liitetään kytkimeen ennen reitittimen tai

lisäkytkimen liittämistä Uplink-porttiin. (Liitäntä kuvissa

on 5-porttinen 10/100-kytkin.)

Ohjeet

Varmista, että kaikista kytkimeen liitettävistä laitteista1.

on katkaistu virta.

Liitä Ethernet-verkkokaapeli (Cat-5) johonkin kytkimen2.

numeroiduista porteista. Liitä kaapelin toinen pää

tietokoneeseen.

Liittäminen tietokoneeseen

HUOMAUTUS 5- TAI 8-PORTTISEN

10/100-KYTKIMEN KÄYTTÄJILLE: Jos liität

reitittimen tai lisäkytkimen Uplink-porttiin, et

voi käyttää Uplink-portin viereistä numeroitua

porttia (5-porttisessa kytkimessä portti numero

5 ja 8-porttisessa kytkimessä portti 8). Portit

on johdotettu yhteen, joten niitä ei voi käyttää

samanaikaisesti.

Toista vaihe 2, jos liität lisää tietokoneita.3.

LiitäEthernet-verkkokaapeli(Cat-5)Uplink-porttiin.Liitä4.

kaapelin toinen pää reitittimeen tai lisäkytkimeen.

Reitittimen tai kytkimen liittäminen

HUOMAUTUS 16-PORTTISEN 10/100-KYTKIMEN

KÄYTTÄJILLE

:16-porttisessa 10/100-kytkimessä

on ohituspainike, jossa on teksti MDI/MDIX. Se

mahdollistaa portin numero 16 käyttämisen

kytkimen uplink-porttina. MDI/MDIX-painike

on painettava alas, jos haluat käyttää porttia 16

uplink-porttina. Muussa tapauksessa portti 16

toimii tavallisena 10/100-porttina.

Liitä laitteen mukana toimitettu muuntaja kytkimen5.

virtaliitäntään. Liitä sitten virtajohdon pistoke

sähköpistorasiaan.

Virran kytkeminen

Kytke virta kytkimeen liitettyihin laitteisiin. Aktiivisia6.

portteja vastaavat merkkivalot syttyvät kytkimen

etupaneelissa.

Onnittelut! Kytkin on nyt asennettu.

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali Linksys Interruttore

Linksys

Linksys EG24M - EtherFast II Switch Manuale utente

Linksys

Linksys EZXS16W - EtherFast 10/100 Workgroup Switch Manuale utente

Linksys

Linksys SR2016 - Cisco - 10/100/1000 Gigabit Switch Manuale utente

Linksys

Linksys SRW2008P Manuale operativo

Linksys

Linksys SRW208MP Manuale operativo

Linksys

Linksys EF3508 Manuale utente

Linksys

Linksys EG0008 - EtherFast Switch Manuale utente

Linksys

Linksys Etherfast Manuale utente

Linksys

Linksys EFAH05W Manuale utente

Linksys

Linksys SRW248G4 Manuale operativo

Linksys

Linksys SD216 Manuale utente

Linksys

Linksys KVM2KIT Manuale utente

Linksys

Linksys BEFN2PE Manuale utente

Linksys

Linksys EG005W - Instant Gigabit Workgroup Switch Manuale utente

Linksys

Linksys SR216 Manuale utente

Linksys

Linksys SRW208 Manuale utente

Linksys

Linksys SR224G - Cisco - 10/100 Gigabit Switch Manuale operativo

Linksys

Linksys SD2005 Manuale operativo

Linksys

Linksys EF2H16 Manuale utente

Linksys

Linksys SRW2008 Manuale utente

Linksys

Linksys SLM224G4S Manuale utente

Linksys

Linksys SE4008 Manuale utente

Linksys

Linksys EG005W - Instant Gigabit Workgroup Switch Manuale utente

Linksys

Linksys ProConnect Series Manuale utente

Manuali Interruttore popolari di altre marche

URC

URC Total Control MFS-8 Manuale utente

Azbil

Azbil HPQ-D11 Manuale utente

Sony

Sony DFS-900M Manuale utente

SICK

SICK i17S Manuale utente

F&F

F&F SZR-277 Manuale utente

Shure

Shure UAMS/BK Manuale utente

Dräger

Dräger X-zone Switch Off Manuale utente

Asco

Asco Joucomatic 349 Series Manuale utente

BT Mini Hub Manuale utente

D-Link

D-Link DES-1226G Manuale utente

Johnson Controls

Johnson Controls FS80-C Manuale utente

Alcatel-Lucent

Alcatel-Lucent 7450 ESS-12 Manuale utente

MicroNet

MicroNet SP1200A Manuale utente

Ruijie

Ruijie RG-PF2920 Series Manuale di installazione e funzionamento

Altinex

Altinex DA1914SX Manuale utente

MiLAN

MiLAN MIL-SM2401M Manuale utente

RJM

RJM MASTERMIND PBC/6X Manuale utente

Atlas

Atlas MMK-KVM8 Manuale utente
