LSL 460T031 Guida all'installazione

——————————————————— Zubehör von — Das Original ——

Rev.01 03/07/2013 Seite 1 von 2

Anbauanleitung

Artikel-Nr. : 460T031

Produkt : Kennzeichenhalter

Fahrzeughersteller : Triumph

Modell : Bonneville & Thruxton

Wichtige Hinweise:

Lesen Sie die Anleitung sorgfältig durch und beachten Sie alle Sicherheitshinweise. Führen Sie

diese Montage nur durch, wenn Sie dafür qualifiziert sind, andernfalls empfehlen wir dringend die

Montage in einer Fachwerkstatt. Ein fehlerhafter Anbau kann das Fahrverhalten des Motorrades

negativ beeinflussen und Ihre Gesundheit und Ihr Leben gefährden.

Bedenken Sie bitte, dass durch die Verkabelung des Rücklichts zusätzlicher Montageaufwand

entsteht und evtl. zusätzliches Elektro-Installationsmaterial benötigt wird.

Montage:

Den Kennzeichenträger wie abgebildet zusammenbauen.

Anschluss der Rückleuchte:

Grün = Masse

Gelb = Fahrlicht

Blau = Bremslicht

——————————————————— Zubehör von — Das Original ——

Rev.01 03/07/2013 Seite 2 von 2

Original Kotflügel entfernen und durch den GFK-Kotflügel ersetzen. Verwenden Sie

vorne die originalen Schrauben und montieren Sie hinten den Kennzeichenkalter mit den

Schrauben M6x40 und den Distanzbuchsen (l=15mm) wie im unteren Bild zu sehen.

M6x40 original Schrauben

Wichtig: Aus Stabilitätsgründen kein weiteres Zubehör am Kennzeichenhalter befestigen!

———————————————— Accessories from — The Original ——

Rev. 01 03/07/2013

Fitting Instruction

Article-No. : 460T031

Product : License-plate Bracket

Vehicle-Manufacturer : Triumph

Model : Bonneville & Thruxton

Important:

Read this instruction manual carefully and mind all warnings and tips. You should do this work

only if you‘re qualified; otherwise we recommend this mounting to be done by a qualified

workshop. Improperly mounting of this kit can reduce the driveability of the motorcycle and may

be a risk to your health and life.

Please mind that additional work occurs by connecting the taillight to the harness and some

material for wiring and connecting may be necessary.

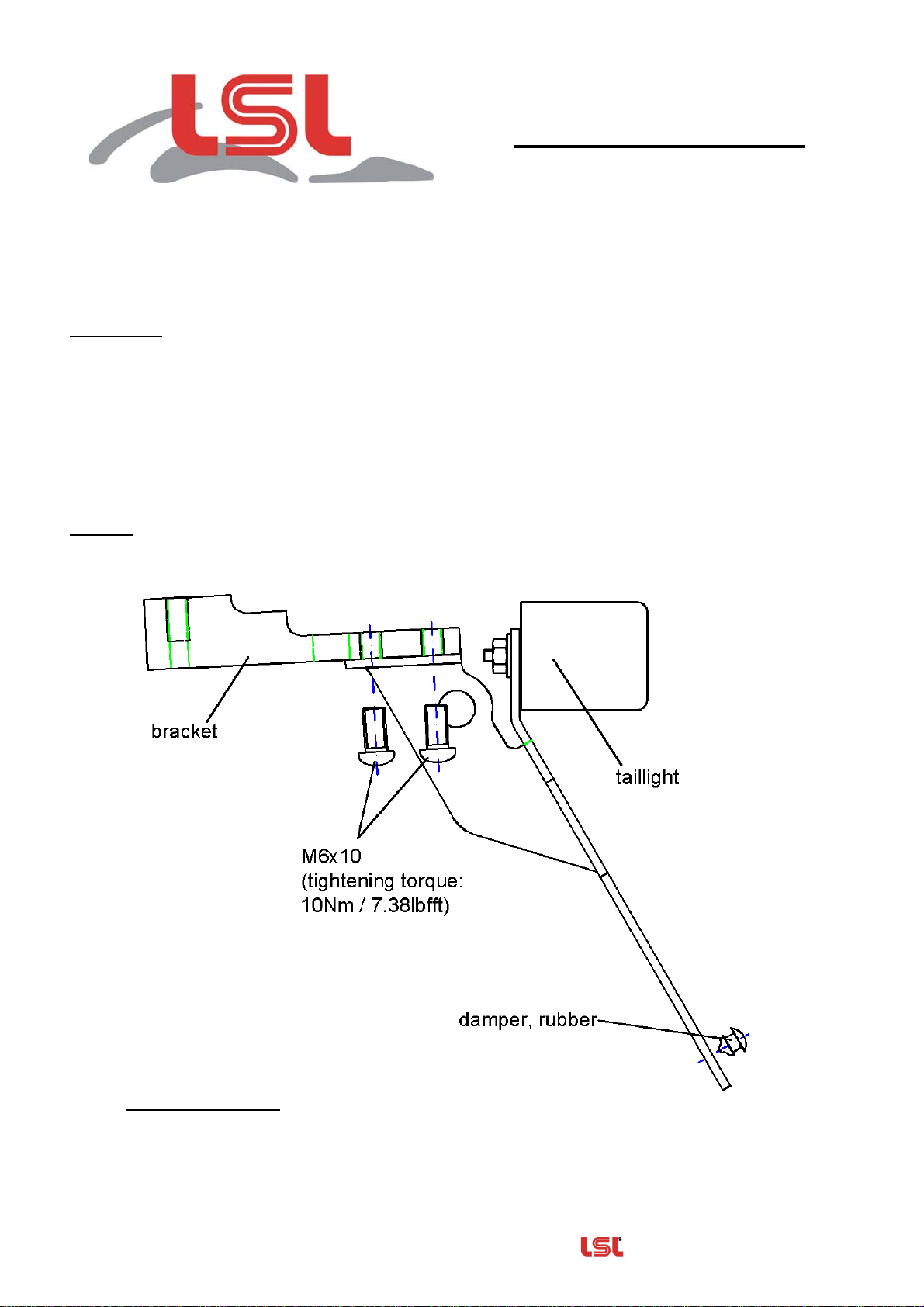

Fitting:

Mount plate bracket as shown.

Wiring the taillight:

green = ground

yellow = driving light

blue = brake light

———————————————— Accessories from — The Original ——

Rev. 01 03/07/2013

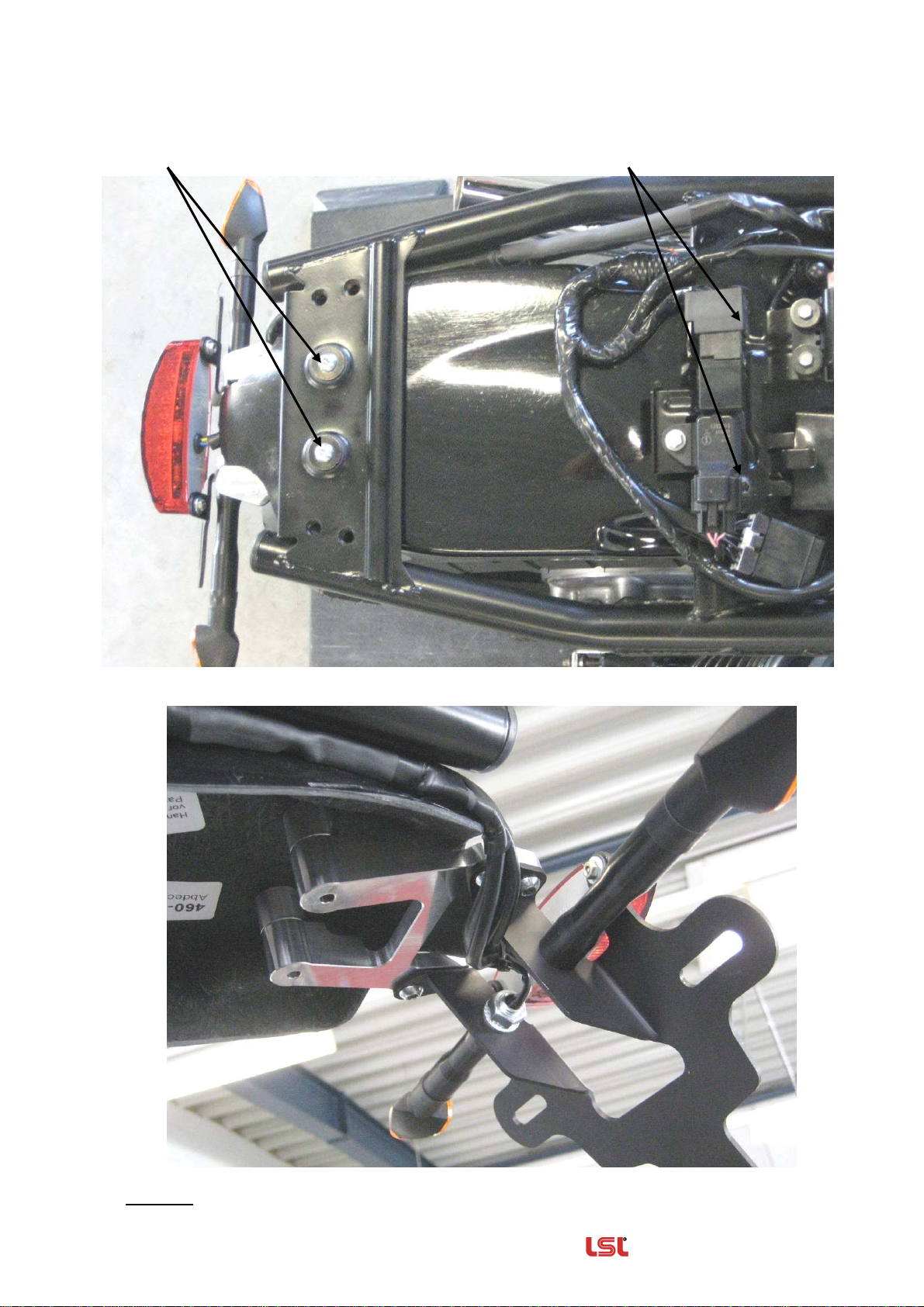

Swap original mudguard against the new one, using the original bolts on the front and M6x40 on

the rear. Fix bracket from underneath with spacers (l=15mm) as shown in the picture below.

M6x40 original bolts

Important: No other accessories allowed on this bracket, mount only the license plate!

——————————— Equipements et Accessoires d'origines ——

Rev. 01 04/07/2013 Page 1 sur 2

Notice de montage

N°article : 460T031

Produit : Support plaque minéralogique

Application : Triumph

Modèle : Bonneville & Thruxton

Mentions importantes:

Lisez attentivement les instructions de montage et tenez compte des directives de sécurité.

Si vous n’êtes pas mécanicien, nous vous recommandons le montage dans un atelier spécialisé.

Le montage incorrect peut influencer la conduite de manière négative et mettre en danger votre

santé et votre vie.

Le raccordement du feu arrière nécessite éventuellement du matériel électrique supplémentaire.

Montage:

Monter le support de la plaque minéralogique comme indiqué sur le schéma.

Branchement feu arrière:

vert = masse

jaune = feu de route

bleu = feu stop

——————————— Equipements et Accessoires d'origines ——

Rev. 01 04/07/2013 Page 2 sur 2

Supprimez le pare-boue d'origine et remplacez-le par celui en matière plastique renforcé de fibre de verre.

Utilisez les vis d'origine à l'avant et fixez le support à l'arrière avec les vis M6x40 et les entretoises

(l=15mm) comme sur la photo ci-dessous.

M6x40 vis d‘origines

Important: Pour des raisons de stabilité, il ne faut pas fixer d'autres accessoires au support de la

plaque minéralogique!
