LSL 506Y017A Guida all'installazione

—————————————— Zubehör von —Das Original ——

Rev. 01 14/03/2018 Seite 1 von 6

Montageanleitung

Artikel-Nr.

506Y017A

Produkt

Kotflügelkit vorne

Fahrzeughersteller

Yamaha

Modell

XS 650

Wichtige Hinweise:

Lesen Sie die Anleitung sorgfältig durch und beachten Sie alle Sicherheitshinweise. Führen Sie

diese Montage nur durch, wenn Sie dafür qualifiziert sind, andernfalls empfehlen wir dringend die

Montage in einer Fachwerkstatt. Ein fehlerhafter Anbau kann das Fahrverhalten des Motorrades

negativ beeinflussen und Ihre Gesundheit und Ihr Leben gefährden.

Im Folgenden werden die unten aufgeführten Symbole verwandt, beachten Sie bitte diese Hinweise.

Warnung! Wichtiger Montage-Hinweis. Bei Nichtbeachtung können

Gesundheit und Leben gefährdet sein.

Tipp zur Montage, Pflege oder zur Vermeidung von Schäden.

Für alle Verschraubungen am Fahrzeug gelten die Anzugsmomente des Herstellers.

Stückliste:

Pos.

Artikelbeschreibung

Menge

Kotflügel

Kotflügelhalter

M6 x 14 ULS

6,4mm U-Scheibe DIN 125 VA

6mm Nylonscheibe

M6 Mutter selbstsichernd

Prüfen Sie Lieferung auf Vollständigkeit. Die Positions-Nummern werden im folgenden Text zur

Zuordnung der Teile benutzt.

Montagerichtung ist immer in Fahrtrichtung gesehen.

Kleben Sie die polierte Oberfläche mit geeigneten Mitteln (Tape) ab um

Beschädigungen während der Montage zu vermeiden!

—————————————— Zubehör von —Das Original ——

Rev. 01 14/03/2018 Seite 2 von 6

Montage:

Schritt 1: Sichern Sie Ihr Fahrzeug gegen Umfallen und entlasten Sie das Vorderrad.

Demontieren sie zunächst Ihren originalen Kotflügel.

Schritt 2: Montieren Sie den rechten & linken Kotflügelhalter (02) mit den originalen

Befestigungsschrauben des Fahrzeugs. Montieren Sie die Halter (02) vorerst in der höchsten

Position vor. Ziehen Sie die Schrauben noch nicht endfest.

Schritt 3: Richten Sie sich den Kotflügel in der gewünschten Position aus und markieren Sie die

Bohrlöcher. Bohren sie an den Markierungen 6,5mm Löcher und entgraten diese.

Schritt 4: Montieren Sie den Kotflügel (01) mit der gebördelten Kante in Fahrtrichtung an die bereits

montierten Halter. Verwenden Sie dafür die mitgelieferten Befestigungsmaterialien in unten

gezeigter Reihenfolge (4X). Ziehen Sie die Schrauben noch nicht endfest.

Schritt 5: Richten Sie den Kotflügel aus und montieren alle Verbindungen endfest.

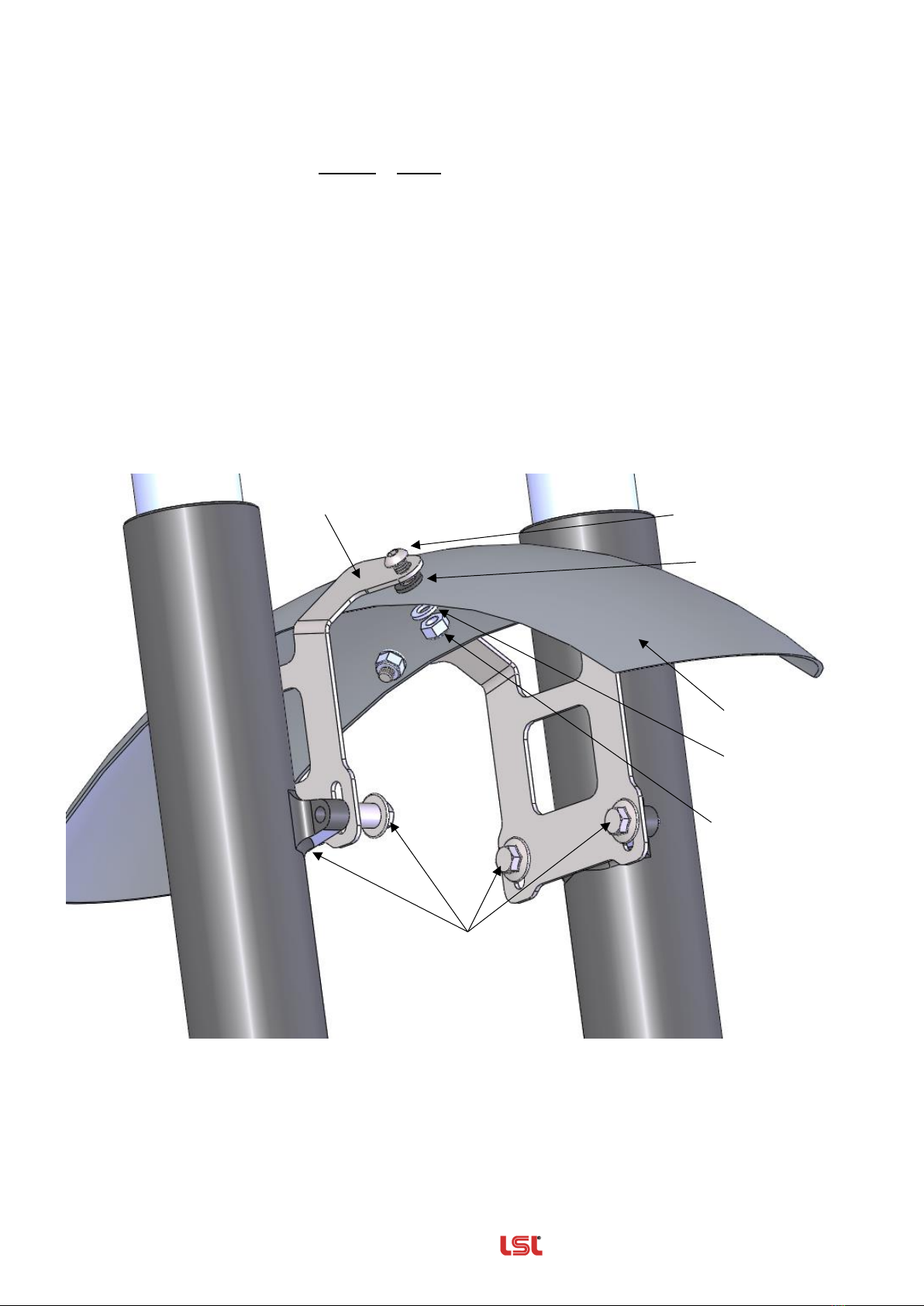

Kotflügelhalter (02)

Nylonscheibe (05)

Kotflügel (01)

M6 Mutter

selbstsichernd (06)

U-Scheibe (04)

M6x14 (03)

originale

Befestigunsschrauben

—————————————— Zubehör von —Das Original ——

Rev. 01 14/03/2018 Seite 3 von 6

Fitting Instruction

Article-No.

506Y017A

Product

Fender Kit front

Vehicle-brand

Yamaha

Model

XS 650

Important:

Read this instruction manual carefully and mind all warnings and tips. You should do this work only if

you‘re qualified; otherwise we recommend this mounting to be done by a qualified workshop.

Improperly mounting of this kit can reduce the driveability of the motorcycle and may be a risk to

your health and life.

Special works are marked with the following signs. Please take special care on these works.

Warning! Important mounting instruction. It shows risks to your life and

health.

Tips for mounting and maintenance or to avoid damage.

The tightening torques for connections to the vehicle refers to the manufacturer’s instructions.

Partslist:

Pos.

Artikelbeschreibung

Menge

Fender

Fender-bracket

M6 x 14 ULS

6,4mm washer DIN 125 VA

6mm nylon-washer

M6 Nut selflocking

Check that the supplied material is complete. The position numbers are used in the following text for

the assignment of parts.

All directions are driving directions.

Cover the polished surface with proper medium (tape) to avoid damage during fitting!

—————————————— Zubehör von —Das Original ——

Rev. 01 14/03/2018 Seite 4 von 6

Fitting:

Step 1: Secure your vehicle against falling over and relieve the front wheel.

Dismantle first your original fender.

Step 2: Install the right & left fender bracket (02) with original hexagon bolt in the highest position

first. Don´t tighten the bolts finaly.

Step 3: Align the fender in the desired position and mark the holes. Drill 6,5mm holes at the

markings and deburr them.

Step 4: Install the fender(01) to the already mounted fender bracket.

Use the supplied mounting materials as shown below (4X). Don´t tighten the bolts finaly.

Step 5: Align your front fender kit and tighten the bolts finaly.

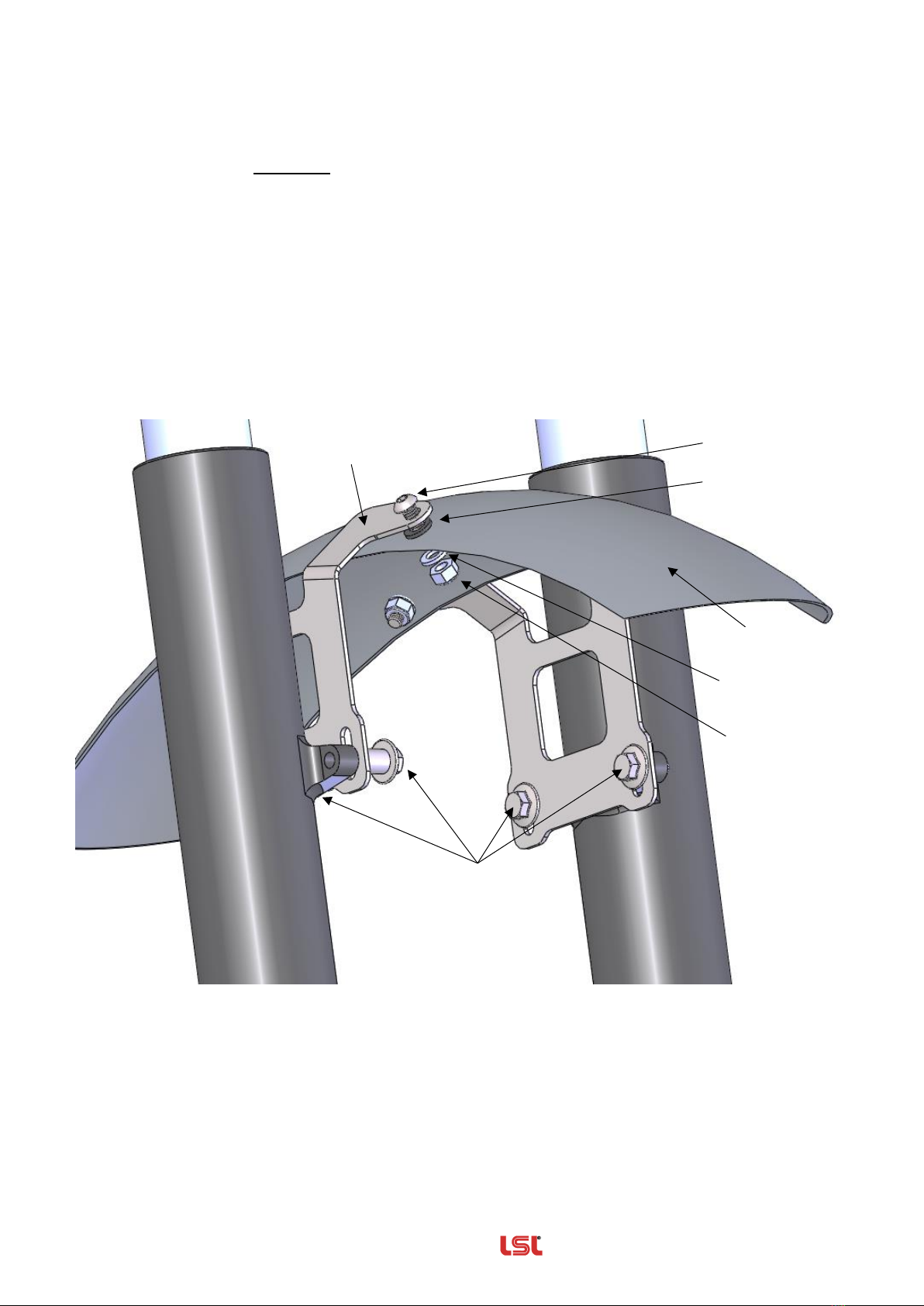

fender bracket (02)

Nylon washer (05)

Fender (01)

self locking

nut M6 (06)

washer (04)

M6x14 (03)

originial bolts

—————————————— Zubehör von —Das Original ——

Rev. 01 14/03/2018 Seite 5 von 6

Notice de montage

N°article

506Y017A

Produit

Kit garde-boue avant

Application

Yamaha

Modèle

XS 650

Mentions importantes:

Lisez attentivement les instructions de montage et tenez compte des directives de sécurité.

Si vous n’êtes pas mécanicien, nous vous recommandons le montage dans un atelier

spécialisé. Le montage incorrect peut influencer la conduite de manière négative et mettre

en danger votre santé et votre vie.

Soyez attentifs aux symboles suivants et suivez les directives.

Attention! Directive de montage importante: Signale un danger pouvant

atteindre votre santé ou votre vie.

Information facilitant le montage et l’entretien ou prévenant des dommages

possibles.

Les couples de serrage préconisés par le fabricant s'appliquent à tous les raccordements par

vis du véhicule.

Composition:

Pos.

Légende

Quantité

Garde-boue

Support garde-boue

M6 x 14 vis à tête bombée

6,4mm rondelle DIN 125 VA

6mm rondelle Nylon

M6 écrou autobloquant

Vérifiez si la livraison est complète. Les numéros des légendes sont utilisés dans le texte qui suit

pour le positionnement des pièces.

La direction de montage est toujours celle en direction de la marche du véhicule.

Protégez la surface polie de façon appropriée (bande adhésive) afin d’éviter des

détériorations pendant le montage !

—————————————— Zubehör von —Das Original ——

Rev. 01 14/03/2018 Seite 6 von 6

Montage:

Pas 1: Calez le véhicule et déchargez la roue avant.

Démontez la roue avant et le pare-boue d’origine.

Pas 2: Installez le support d'aile droite et gauche (02) avec des vis à tête hexagonale original dans

la position la plus haute. Serrez les vis que provisoirement

Pas 3 : Ajustez le pare-boue dans la position souhaitée et marquez les percements. Percez des

trous de Ø 6,5mm aux endroits marqués et ébavurez les bords.

Pas 4: Fixez le garde-boue (01) aux supports pré-montés avec le bord replié dans le sens de la

marche. Utilisez pour cela le matériel de fixation dans l’ordre chronologique indiqué dans le

schéma ci-dessous (4X). Serrez les vis que provisoirement.

Pas 5: Ajustez le pare-boue et serrez les vis.

support garde-boue (02)

rondelle Nylon (05)

garde-boue (01)

M6 écrou

autobloquant (06)

rondelle (04)

M6x14 (03)
