Master R22 Manuale utente
CZ
Rotoped MASTER® R22 ERGOMETER
MAS4A020
NÁVOD NA POUŽITÍ
1
CZ
DŮLEŽITÉ: před použitím stroje si důkladněpřečtěte tento návod. Uschovejte návod pro případnou pozdější
potřebu.
Specifikace výrobku se může nepatrnělišit od tohoto obrázku.
Děkujeme, že jste zakoupili náš výrobek. Ačkoliv věnujeme veškeré úsilí zajištění nejlepší kvalitu našich výrobků,
mohou se objevit jednotlivé vady či přehlédnuté nedostatky. Pokud zjistíte vadu nebo chybějící součástku, neváhejte a
kontaktujte nás.
Tento výrobek byl navržen výlučněk domácímu využití dospělými osobami. Záruka se nevztahuje na výrobky
využívané ve fitness klubech, posilovnách a jiných komerčních prostorách.
Tento výrobek byl navržen tak, aby zajišťoval bezpečnost při dodržování následujících pravidel.
BEZPEČNOSTNÍ PRAVIDLA:
- Před cvičením, abyste zamezili poškození svalů, je třeba provést protahovací cviky na všechny části těla. Tyto cviky
najdete v návodu v kapitole CVIČEBNÍ INSTRUKCE.
- Před použitím stroje se vždy ujistěte, že není poškozen a všechny části jsou dotaženy.
- Během cvičení a po ukončení tréninku zamezte přístupu k náčiní dětem a zvířatům.
- Náčiní může být využíváno pouze jednou osobou (najednou).
- Pokud se během cvičení objeví bolesti hlavy či závratě, bolest v hrudníku nebo jiné znepokojující příznaky, je třeba
okamžitěpřerušit cvičení a poradit se s lékařem.
- Používejte náčiní na čistém a rovném povrchu, doporučujeme dát pod stroj podložku pro ochranu koberce či jiného
druhu podlahové krytiny.
- Udržujte bezpečný odstup rukou a nohou od pohyblivých součástí a nezapomeňte dotáhnout pásky pedálů
- Do otvorůnevkládejte žádné součástky..
- Před montáží a zahájením cvičení se podrobněseznamte s návodem.
- Před zahájením cvičení vždy proveďte rozcvičení a zahřívací cvičení.
- Nepoužívejte stroj venku, je určen pouze pro vnitřní použití.
- Pro vaši bezpečnost je nutné zachovat kolem stroje 2 m volného prostoru.
- Náčiní využívejte pouze k účelům uvedeným v tomto návodu.
- Cvičte v pohodlném volném oblečení a sportovní obuvi.
- Stroj je určen pouze pro domácí použití.
- Vždy se při nastupování na pedály přidržujte řídítek. Na straně, kde nastupujete umístěte pedál do nejnižší pozice,
stoupněte si na něj a pak teprve dejte druhou nohu na druhý pedál. Při vystupování postupujte stejně– umístěte pedál
do nejnižší pozice na straně, kde vystupujete.
- Zkontrolujte před prvním použitím a pak každý 1-2 měsíce, zda jsou všechny šrouby a spoje pořádnědotaženy a v
dobrém stavu.
- Neprovádějte na stroji žádné úpravy či údržbu, která není popsána v tomto návodu. Pokud objevíte závadu,
kontaktujte prodejce či servis.
2
CZ
- Maximální nosnost stroje je 110 kg.
UPOZORNĚNÍ: PŘED ZAHÁJENÍM TRÉNINKU SE PORAĎTE S LÉKAŘEM. JE TO NEZBYTNÉ V PŘÍPADĚOSOB
STARŠÍCH 35 LET A OSOB, KTERÉ MAJÍ ZDRAVOTNÍ PROBLÉMY. PŘED POUŽITÍM FITNESS NÁČINÍ SI VŽDY
DŮKLADNĚPŘEČTĚTE NÁVOD NA POUŽITÍ. NENESEME ODPOVĚDNOST ZA ÚRAZY NEBO POŠKOZENÍ
PŘEDMĚTŮ, JEŽ BYLY ZPŮSOBENY NESPRÁVNÝM POUŽITÍM TOHOTO VÝROBKU.
SEZNAM ČÁSTÍ
Č.
Popi
s
Mn.
Č.
Popis
Mn.
001 Hlavní rám 1 028 šroub M8x35 2
002 Přední stabilizační tyč1 029 Transportní kolečko 2
003 Zadní stabilizační tyč1 030 Matice M8 6
004 Držák napínací kladky 1 031 Senzor s kabelem délka=300mm 1
005 Sedlová tyč1 032 Šroub ST2.9x12 2
006 Horizontální sedlová tyč1 033 Šestihranná matice 7/8" 1
007 Tyčřídítek 1 034 Podložka Ø23xØ34.5x2.5 1
008 Řídítka 1 035 Matice ložiska II 7/8" 1
009 Pěnový grip řídítek 2 036 Kuličková ložiska 2
010 Koncová krytka řídítek 2 037 Kryt ložiska 2
011 Senzor tepové frekvence
s kabelem délka=750mm 2 038 Matice ložiska II 15/16" 1
012 Šroub ST4.2x20 2 039 Podložka Ф24xФ40xδ3.0 1
013 Computer 1 040 Řemenová kladka s klikou 1
014 Kabel computeru střední
(délka=850mm) 1 041 Řemen 1
015 Šroub M5x10 4 042 Levý pedál YH-30X 1
016 Zátěžový kabel (délka=950mm) 1 043 Pravý pedál YH-30X 1
017 Přívodní kabel délka=550mm 1 044 Matice M10x1.0 2
018 Šestihranná matice 1 045 Šroub M6x36 2
019 Motor 1 046 U svorka 2
020 Šroub M8x15 4 047 Pérová podložka Ø6 2
021 Podložka Ф8xФ16x1.5 7 048 Matice M6 2
022 Zakřivená podložka Ф8xФ16x1.5
1 049 Kolečko 1
023 Podložka Ф8xФ16x1.5 1 050 Šroub M8x20 9
024 Trojúhelníková koncovka I 2 051 Pružina 1
025 Trojúhelníková koncovka II 2 052 Setrvačník 1
026 Seřizovací základna M8x30 4 053 Objímka sedlové tyče 2
027 Velká plochá podložka
Φ8xΦ20x1.5 8 054 Kulatý šroub 1
Č.
Popis
Mn.
Č.
Popis
Mn.
055 Seřizovací šroub M10 1 063 Pravý boční kryt 1
056 Podložka Ф10xФ20x2.0 1 064 Šroub ST4.2x25 6
3
CZ
057 Koncovka sedlové tyče 2 065 Plastový šroub Ф8x32 2
058 Zarážka nastavení sedla 1 066 Matice M8 4
059 Sedlo 1 067 Šroub M6x15 4
060 Koncová krytka 2 068 Matice M6 4
061 Levý boční kryt 1 069 Zátěžový šroub motoru
(d=500MM) 1
062 Šroub ST4.2×20 8 070 AC Adaptér délka=2000mm 1

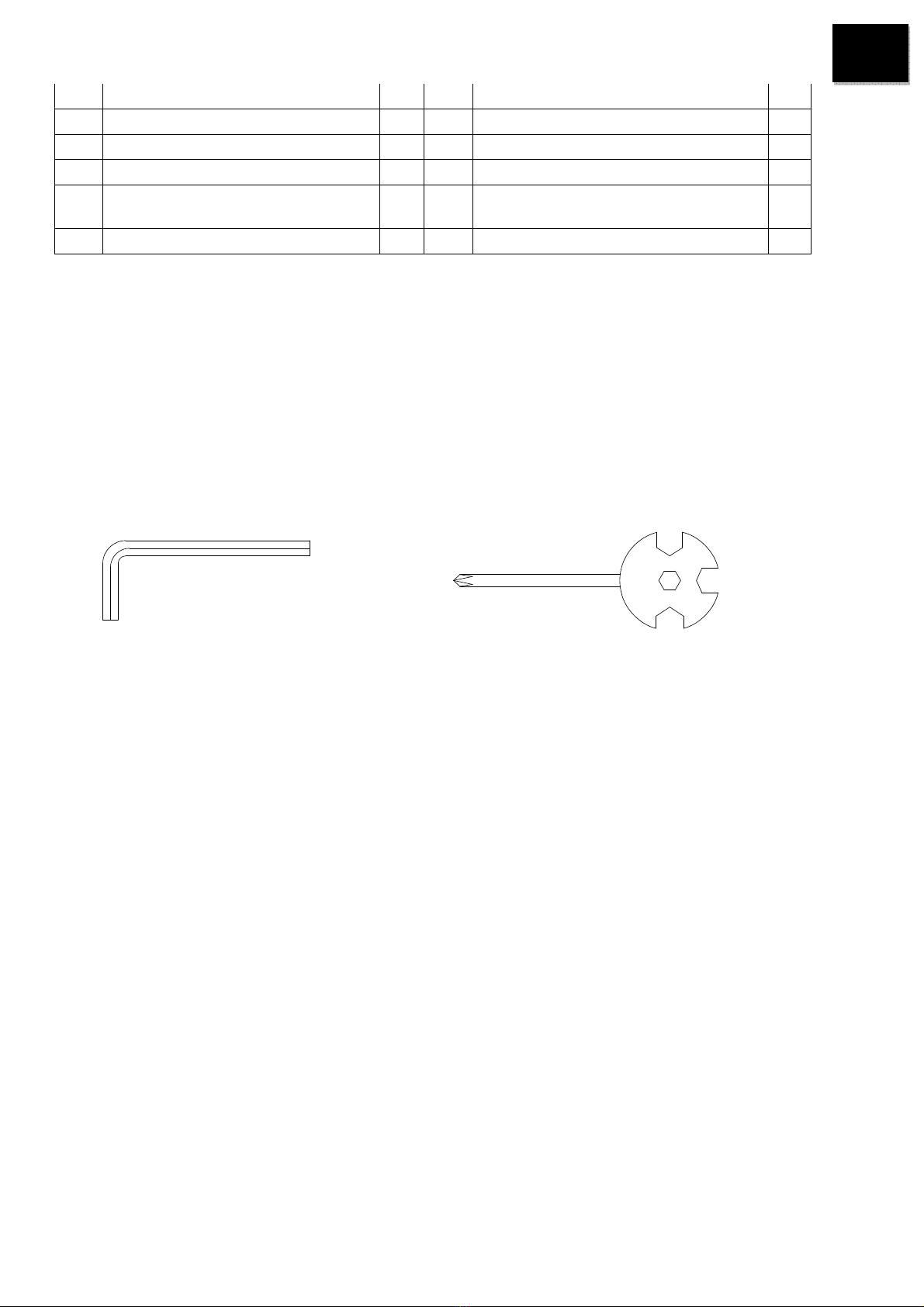

POTŘEBNÉ NÁŘADÍ
Multifunkční klíčse šroubovákem
S10 S13 S14 S15
1 ks
IMBUSOVÝ KLÍČ
S6 1 ks
4
CZ

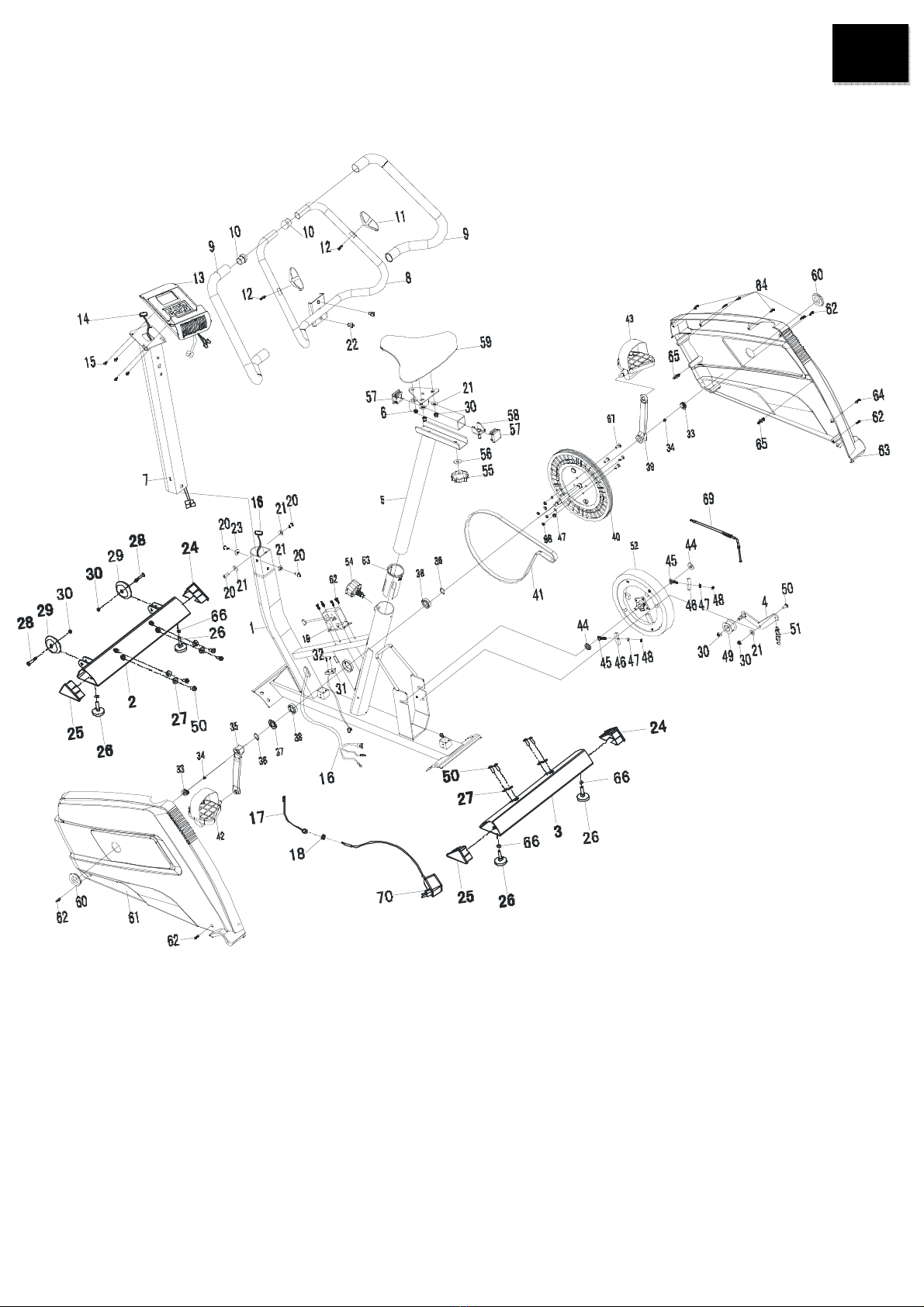

NÁKRES ČÁSTÍ
5
CZ
INSTRUKCE KE SLOŽENÍ
1. MONTÁŽ PŘEDNÍ A ZADNÍ STABILIZAČNÍ TYČE
Připevněte přední stabilizační tyč(2) z přední části hlavního rámu (1) pomocí 2 šroubů
M8x20 (50), 2 velkých podložek Ø8xØ20 (23).
Připevněte zadní stabilizační tyč(3) ze zadní strany hlavního rámu (1) pomocí 2 šroubůM8x20
(50) a 2 velkých podložek Ø8xØ20 (27). Připevněte seřizovací šrouby (26) na přední a zadní
stabilizační tyč.
Připevnění pedálů
Kliky, pedály, pedálové osy a pedálové pásky jsou označeny „R“ pravá a „L“ levý.
Vložte pedálovou osu levého pedálů(42) do díry se závitem v levé klice (40). Točte rukou
pedálovou osou proti směru hodinových ručiček až na doraz.
Upozornění: nedočte pedálem ve směru hodinových ručeček, mohlo by dojít ke strhnutí
závitu.
Připevněte pravou osu pedálu (43) do díry se závitem v pravé klice (40). Osu dotáhněte rukou ve
směru hodinových ručiček na doraz.
6
CZ

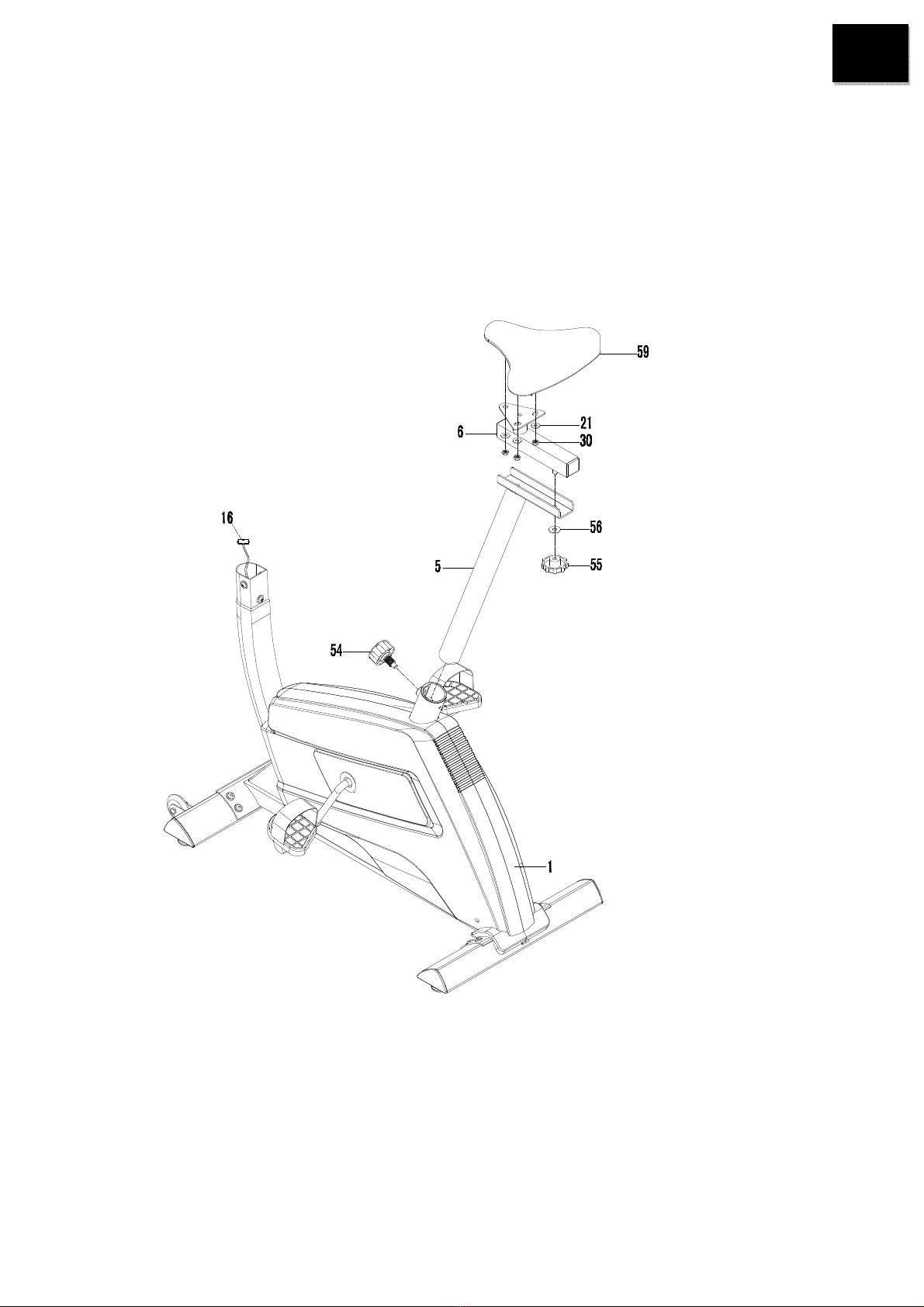

2. Sedlová tyč, sedlo a horizontální sedlová tyč
Vsuňte sedlovou tyč(5) do objímky sedlové tyče (53) na tyči hlavního rámu (1) a pak našroubujte
sedlový šroub (54) na tyčhlavního rámu (1) ve směru hodinových ručiček, připevněte sedlovou tyč
(5) v pozici, která vám bude vyhovovat. Odšroubujte 3 nylonové matice M8 (30) a 2 podložky
Ø16xØ8x1.5 (21) ze spodní strany sedla (59).
Sedlo nyní našroubujte na horizontální sedlovou tyč(6) pomocí matic (30) a podložek (21), které
jste předtím odšroubovali.
Prostrčte šroub ze spodní strany horizontální sedlové tyče (6) přes díru vrchní části sedlové tyče
(5), připevněte ji pomocí podložky Ø10xØ20x2 (56) a sedlového šroubu (55).
7
CZ
3. Připevnění tyče řídítek
Odšroubujte 4 šrouby M8x15 (20), 3 podložky Ø16xØ8x1.5 (21) a 1 zakřivenou podložku
Ø16xØ8x1.5 (23) z hlavního rámu (1).
Spojte zátěžový kabel (16), který vede z hlavního rámu (1) se spodním kabelem computeru (14),
který vede z tyče řídítek (7).
Vložte tyčřídítek (7) do tyče hlavního rámu (1) a dotáhněte pomocí 4 šroubů
M8x15 (20), 3 podložek Ø16xØ8x1.5 (21) a jedné zakřivené podložky Ø16xØ8x1.5 (23), které jste
předtím odšroubovali.
8
CZ

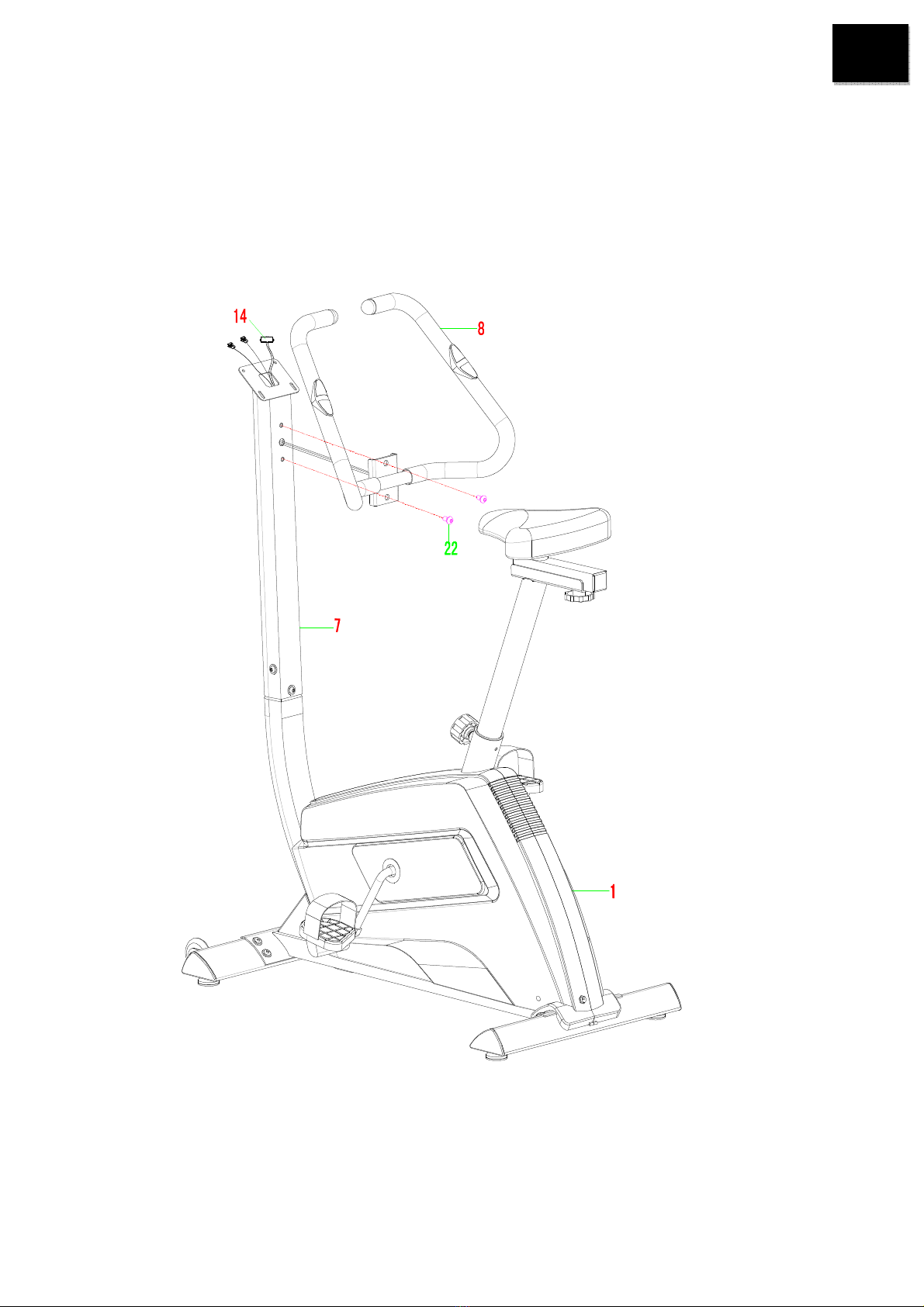

4. Připevnění řídítek
Odšroubujte 2 šrouby M8x16 (22) z přední tyče (7). Vložte kabely senzorůtepové frekvence (11),
které vedou z řídítek (8) do díry v přední tyči (7) a pak je vytáhněte z vrchního konce přední tyče
(7).
Připevněte řídítka (8) na přední tyč(7) pomocí 2 šroubůM8x16 (22), které jste předtím
odšroubovali.
5. Připevnění computeru
Odšroubujte 4 šrouby M5x10 (15) z computeru (13).
Spojte spodní kabel (14) a zátěžový kabel (16) s kabelem, který jde z computeru (13). Zastrčte
9
CZ
kabely do tyče řídítek (7). Připevněte computer (13) na vrchní část tyče řídítek (7) pomocí 4
šroubůM5x10 (15), které jste předtím odšroubovali.
