Metra Electronics 99-9100 Manuale utente

REV. 9/11/2015 INST99-9100

Installation instructions for part 99-9100

CAUTION!

Metra recommends disconnecting the negative bat

tery terminal before beginning any installation, unless the vehicle

manufacturer recommends against so. Please check with your local

Dealership for more information. All accessories, switches, climate

controls panels, and especially air bag indicator lights must be con

nected before reconnecting the battery or cycling the ignition. Also,

do not remove the factory radio with the key in the on position, or the

vehicle running. It would be best to remove the key from the ignition

and then wait a few seconds before removing the factory radio.

• DIN radio provision

• A) Trim plate (a) • B) Trim plate (b) • C) (2) Screw caps

KIT FEATURES

KIT COMPONENTS

WIRING & ANTENNA CONNECTIONS (sold separately)

Wiring Harness: • Please visit metraonline.com for more information

Antenna Adapter: • Please visit metraonline.com for more information

• 86-9001 radio removal keys • Pry tool

TOOLS REQUIRED

AUDI A4/A6/A8 1996-1999

TT 2000-2006

99-9100

Dash Disassembly ................................................. 2

Kit Assembly

– A4/A6/A8 1996-1999........................................... 3

– TT 2000-2006...................................................... 3

Table of Contents

BA C

99-9100

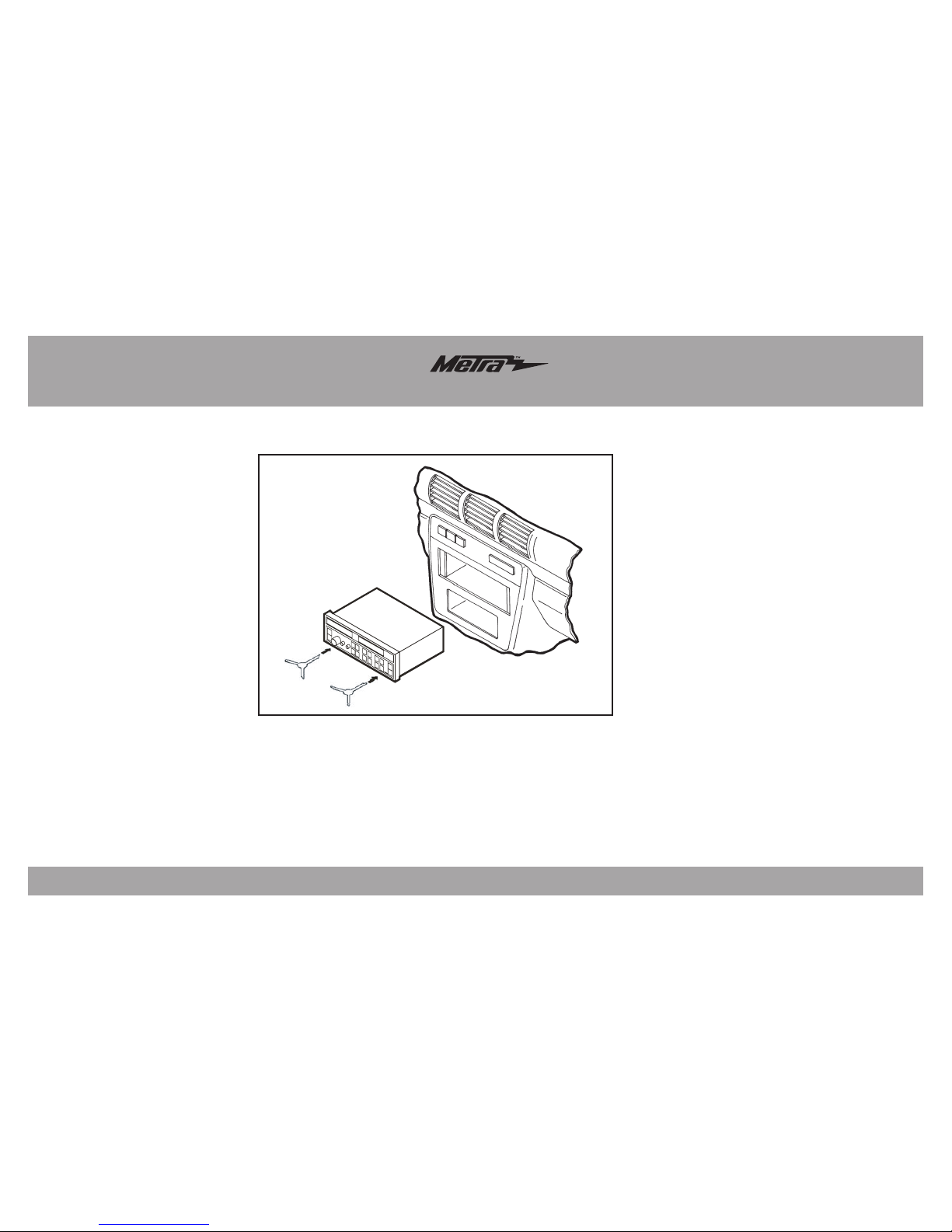

1. Insert Metra’s 86-9001 into the

slots in the factory radio and pull

the radio out. (Figure A)

2. Disconnect the wiring.

3. For TT models only: Remove (2)

Phillips screws from inside the

radio opening. (Figure B)

Continue to kit assembly

Dash Disassembly

(Figure A)

99-9100

Kit Assembly

AUDI A4/A6/A8 1996-1999

1. Remove the metal DIN sleeve and trim ring from

the aftermarket radio.

Note: Disregard the trim ring, it will not be used in

this application.

2. Slide the sleeve into the radio opening in the dash

and secure by bending the metal locking tabs

down.

3. Locate the factory wiring harness and antenna

connector in the dash, and complete all necessary

connections to the radio. Metra recommends using

the proper mating adapter from Metra and/or

AXXESS. Re-connect the negative battery terminal

and test the radio for proper operation.

4. Slide the radio back into the sleeve until it clicks in.

5. Snap Trim Plate (a) onto the front of the radio.

Audi TT 2000-2006

1. Remove the metal DIN sleeve and trim ring from

the aftermarket radio.

Note: Disregard the trim ring, it will not be used in

this application.

2. Slide the sleeve into the radio opening in the dash

and secure by bending the metal locking tabs

down.

3. Locate the factory wiring harness and antenna

connector in the dash, and complete all necessary

connections to the radio. Metra recommends using

the proper mating adapter from Metra and/or

AXXESS. Re-connect the negative battery terminal

and test the radio for proper operation.

4. Slide the radio back into the sleeve until it clicks in.

5. Secure Trim Plate (b) to the front of the radio

opening using the screws removed during

disassembly.

6. Place the screw caps into the screw openings in

the trim plate.

REV. 9/11/2015 INST99-9100

KNOWLEDGE IS POWER

Enhance your installation and fabrication skills by

enrolling in the most recognized and respected

mobile electronics school in our industry.

Log onto www.installerinstitute.com or call

800-354-6782 for more information and take steps

toward a better tomorrow.

Metra recommends MECP

certified technicians

Installation instructions for part 99-9100

IMPORTANT

If you are having difficulties with the

installation of this product, please call our

Tech Support line at 1-800-253-TECH.

Before doing so, look over the instructions a

second time, and make sure the installation

was performed exactly as the instructions

are stated. Please have the vehicle apart

and ready to perform troubleshooting steps

before calling.

REV. 9/11/2015 INST99-9100

Instrucciones de instalación para la pieza 99-9100

¡PRECAUCIÓN!

Meta recomienda desconectar la terminal negativa

de la batería antes de iniciar cualquier instalación, a menos que el

fabricante del vehículo recomiende lo contrario. Verifique con su

concesionario local si existe más información. Todos los accesorios,

interruptores, paneles de controles de clima y especialmente las lu-

ces del indicador de las bolsas de aire deben estar conectados antes

de reconectar la batería o ciclar la ignición. Además, no quite el radio

de fábrica con la llave en la posición de encendido ni con el vehículo

funcionando. Sería mejor retirar la llave de la ignición y esperar unos

cuantos segundos antes de quitar el radio de fábrica.

• Provisión de radio DIN

• A) Placa de moldura (a) • B) Placa de moldura (b)

• C) (2) Tapas de tornillos

CARACTERÍSTICAS DEL KIT

COMPONENTES DEL KIT

CABLEADO Y CONEXIONES DE ANTENA (se venden por separado)

Arnés de cableado: • Visite metraonline.com para más información

Adaptador de antena: • Visite metraonline.com para más información

• Llaves de remoción de radio 86-9001 • Herramienta para hacer palanca

HERRAMIENTAS REQUERIDAS

AUDI A4/A6/A8 1996-1999

TT 2000-2006

99-9100

Desmontaje tablero ............................................... 2

Ensamble del kit

– A4/A6/A8 1996-1999........................................... 3

– TT 2000-2006...................................................... 3

Indice

BA C

99-9100

1. Inserte la herramienta 86-9001 en

las ranuras del radio de fábrica y

jale el radio para sacarlo. (Figura A)

2. Desconecte el cableado.

3. Únicamente para modelos

TT: Quite (2) tornillos Phillips

localizados en el interior de la

apertura del radio. (Figura B)

Continúe con el ensamble del kit

Desmontaje tablero

(Figura A)

99-9100

Ensamble del kit

AUDI A4/A6/A8 1996-1999

1. Quite la manga de metal DIN y el anillo de moldura

del radio de mercado secundario.

Nota: Ignore el anillo de la moldura, ya que no se

utilizará en esta aplicación.

2. Deslice la manga en la apertura del radio en

el tablero y sujétela doblando hacia abajo las

pestañas de metal.

3. Localice el arnés de cableado de fábrica y el

conector de la antena en el tablero. Metra

recomienda que use adaptadores adecuados de

acoplamiento de Metra y/o de AXXESS. Vuelva a

conectar la terminal negativa de la batería y pruebe

el radio para verificar que funcione correctamente.

4. Deslice el radio de nuevo en la manga hasta que

haga clic.

5. Coloque a presión la placa de moldura (a) en la

parte frontal del radio.

Audi TT 2000-2006

1. Quite la manga de metal DIN y el anillo de moldura

del radio de mercado secundario.

Nota: Ignore el anillo de la moldura, ya que no se

utilizará en esta aplicación.

2. Deslice la manga en la apertura del radio en

el tablero y sujétela doblando hacia abajo las

pestañas de metal.

3. Localice el arnés de cableado de fábrica y el

conector de la antena en el tablero. Metra

recomienda que use adaptadores adecuados de

acoplamiento de Metra y/o de AXXESS. Vuelva a

conectar la terminal negativa de la batería y pruebe

el radio para verificar que funcione correctamente.

4. Deslice el radio de nuevo en la manga hasta que

haga clic.

5. Atornille la placa de la moldura (b) al frente de

la apertura del radio con los tornillos que quitó

durante el desensamble.

6. Ponga las tapas de los tornillos en las aperturas de

los tornillos en la placa de la moldura.

REV. 9/11/2015 INST99-9100

KNOWLEDGE IS POWER

Enhance your installation and fabrication skills by

enrolling in the most recognized and respected

mobile electronics school in our industry.

Log onto www.installerinstitute.com or call

800-354-6782 for more information and take steps

toward a better tomorrow.

Metra recomienda técnicos

con certificación del Programa

de Certificación en Electrónica

Móvil (Mobile Electronics

Certification Program, MECP).

EL CONOCIMIENTO ES PODER

Mejore sus habilidades de instalación y

fabricación inscribiéndose en la escuela de

dispositivos electrónicos móviles más reconocida

y respetada de nuestra industria. Regístrese en

www.installerinstitute.com o llame al

800-354-6782 para obtener más información y

avance hacia un futuro mejor.

Instrucciones de instalación para la pieza 99-9100

IMPORTANTE

Si tiene dificultades con la instalación

de este producto, llame a nuestra línea

de soporte técnico al 1-800-253-TECH.

Antes de hacerlo, revise las instrucciones

por segunda vez y asegúrese de que la

instalación se haya realizado exactamente

como se indica en las instrucciones. Por

favor tenga el vehículo desarmado y listo

para ejecutar los pasos de resolución de

problemas antes de llamar.
