QUICKGUIDE

DELTA 160 - 200 HP

50113730 A

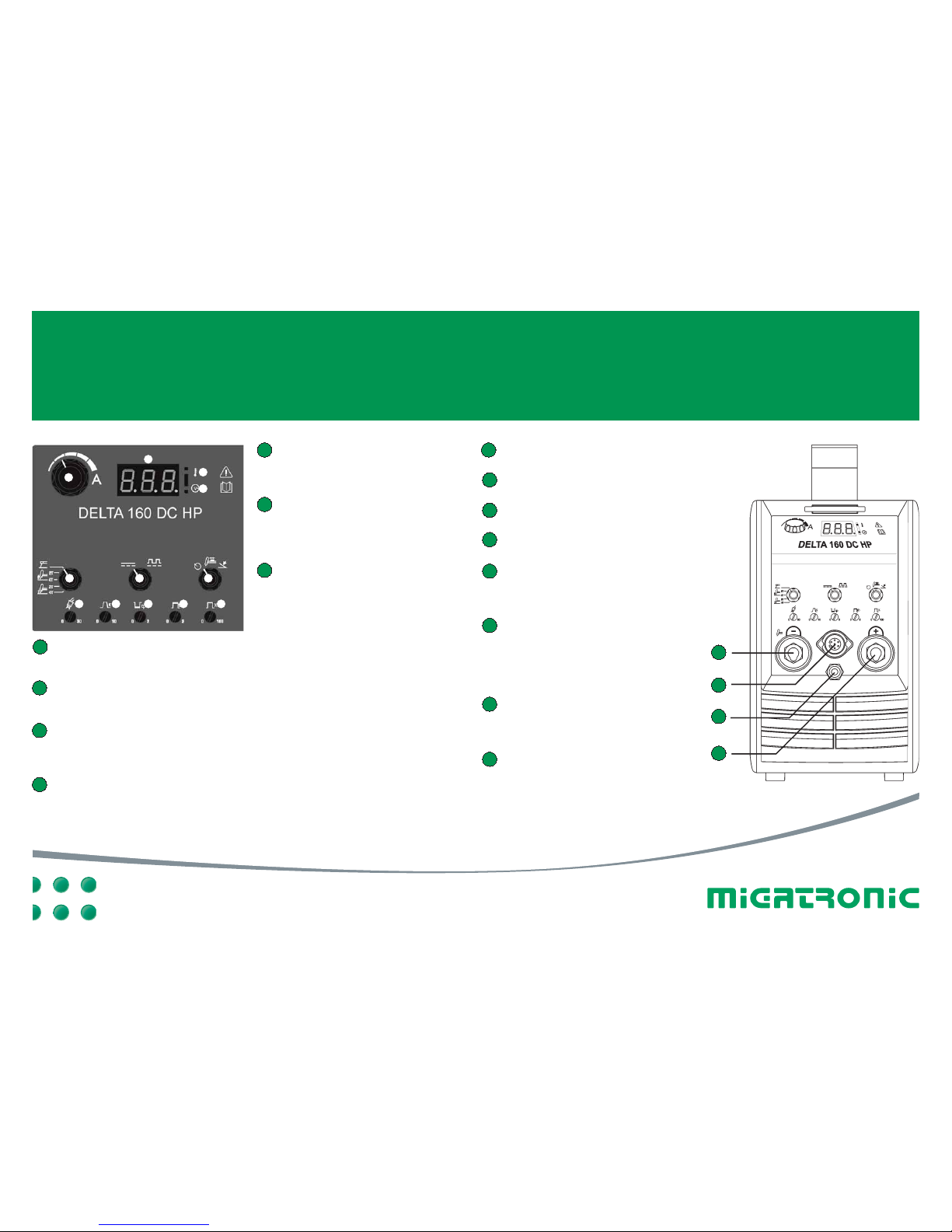

QUICKGUIDE DELTA 160 - 200 HP

1Svejsestrøm

Svejsestrømmen er justerbar fra 10A til

160A (Delta 160) /200A (Delta 200).

2 Digitalt display

Viser indstillet/aktuel svejsestrøm.

3 Overophedning

Diode lyser, hvis maskinen er overop-

hedet.

Maskinen tilkobler automatisk efter en

kort køleperiode.

4Svejsespænding

Diode lyser af sikkerhedshensyn, når

der er spænding på elektrode eller

TIG brænder.

5Funktionsknap

Vælg mellem MMA eller TIG svejsning,

HF- eller LIFTIG®tænding og 2-takt

eller 4-takt ved TIG svejsning.

6Pulssvejsning

Vælg mellem normal svejsning uden

puls eller pulssvejsning.

Ved pulssvejsning skal pulsstrømtid,

basisstrømtid og basisstrøm indstilles.

7Strømindstilling

Intern betjening

Drejeknappen ved displayet anvendes

til indstilling af svejsestrøm.

Brænderbetjening

Regulering af svejsestrøm fra TIG

brænder.

Den maksimale svejsestrøm, der ønskes

mulig fra TIG brænderen, angives som

ved intern indstilling.

Fjernbetjening

Regulering af svejsestrøm med

fodpedal.

Den maksimale svejsestrøm, der ønskes

mulig fra fodpedalen, angives som ved

intern indstilling.

Når fodpedal tilsluttes, skal maskinen

altid være i 2-takt mode.

8 Gasefterstrømning

Indstilles fra 0 til 30 sek.

9 Slope-down

Indstilles fra 0 til 10 sek.

10 Basisstrømtid

Indstilles fra 0,003 til 2 sek.

11 Pulsstrømtid

Indstilles fra 0,003 til 2 sek.

12 Basisstrøm

Indstilles i procent (0-100 %) af den

indstillede pulsstrøm

(Pulsstrøm = indstillet svejsestrøm).

13 +/- polaritet

Stel- og elektrodekabler tilsluttes

plus eller minus polaritet, afhængig

af elektrodetype. Ved brug af TIG

brænder med manuel gasregulering

tilsluttes denne altid minus polaritet.

14 7 polet stik

Tilslutning til TIG brænderens signal-

kabel eller til brug for fjernkontrol via

fodpedal eller MMA stavregulering.

15 Lynkobling til beskyttelsesgas

Udtag til brug for tilslutning af TIG

brænderens gasslange.

8 11 12

5 6 7

9 10

QUICKGUIDE

DELTA 160 -200 HP

50113730 A

QUICKGUIDE DELTA 160 - 200 HP

1Welding current

Adjustable from 10A to 160A (Delta

160) /200A (Delta 200).

2 Digital display

Display of the set/actual welding

current.

3 Overheating

The LED shines if the machine is

overheated. The machine reconnects

automatically.

4Welding voltage

The LED shines for safety reasons when

the electrode or TIG torch is under

voltage.

5Function switch

Choose between MMA or TIG welding,

HF or LIFTIG®ignition, and 2-times or

4-times ignition in TIG welding.

6Pulse welding

Choose between TIG welding with

pulse or without pulse. In pulse weld-

ing, set the pulse current time, base

current time and base current.

7Setting welding current

Internal control

Turn the control knob at the display to

set the welding current.

Torch control

Set the welding current on the TIG

torch. Use the control knob at the dis-

play to set the max. welding current.

Remote control

Set the welding current by means of

the foot control unit. Use the con-

trol knob at the display to set the

max. welding current. When the foot

control unit is connected, the machine

must always be in 2-times mode.

8 Gas post-ﬂow

Adjustable from 0 to 30 seconds.

9 Slope-down

Adjustable from 0 to 10 seconds.

10 Base current time

Adjustable from 0.003 to 2 seconds.

11 Pulse current time

Adjustable from 0.003 to 2 seconds.

12 Base current

Adjustable from 0-100% of the set

pulse current (pulse current = set weld-

ing current).

13 Plus/minus polarity

Connect earth cable and electrode

cable to plus or minus polarity, de-

pending on electrode type. A TIG torch

with manual gas adjustment should

always be connected to minus polarity.

14 7 pole plug

For connection of the TIG torch signal

cable or foot control unit or MMA

pocket control unit.

15 Gas connection

Outlet for connection of the gas hose

of the TIG torch.

8 11 12

5 6 7

9 10

QUICKGUIDE

DELTA 160 - 200 HP

50113730 A

QUICKGUIDE DELTA 160 - 200 HP

1Schweißstrom

Der Schweißstrom ist von 10A bis 160A

(Delta 160) /200A (Delta 200) einstellbar.

2Digitalanzeige

Anzeige des eingestellten/

tatsächlichen Schweißstroms.

3Überhitzung

Die LED leuchtet, wenn die Maschine

überlastet ist.

Nach kurzer Abkühlphase schaltet die

Maschine automatisch wieder ein.

4Schweißspannung

Aus Sicherheitsgründen leuchtet die

LED immer, wenn Spannung an der

Elektrode oder am WIG-Schweiß-

brenner anliegt.

5Wahlschalter

Sie wählen hier zwischen E-Hand-

schweißen oder WIG-Schweißen,

HF- oder LIFTIG®-Zündung und

2-Takt oder 4-Takt Zündung beim

WIG-Schweißen.

6Pulsschweißen

Umschalter: Schweißen mit/ohne Puls.

Beim Pulsschweißen sind Pulsstromzeit,

Grundstromzeit und Grundstrom

einzustellen.

7Wahlschalter für Schweißstrom-

einstellung

Interne Regelung

Einstellung des Schweißstroms mittels

des Drehknopfs am Display.

Brennerregelung

Regelung des Schweißstroms vom

WIG-Schweißbrenner aus. Einstellung

des maximalen Schweißstroms mittels

des Drehknopfs am Display.

Fernregelung

Regelung des Schweißstroms mit

einem Fussfernregler. Einstellung des

maximalen Schweißstroms mittels des

Drehknopfs am Display.

Beim Einsatz des Fussfernreglers muss

die Maschine immer in 2-Takt Modus

sein.

8Gasnachströmung

Von 0 bis 30 Sekunden einstellbar.

9Stromabsenkung

Von 0 bis 10 Sekunden einstellbar.

10 Grundstromzeit

Von 0,003 bis 2 Sekunden einstellbar.

11 Pulsstromzeit

Von 0,003 bis 2 Sekunden einstellbar.

12 Grundstrom

Von 0-100% des eingestellten

Pulsstroms (Pulsstrom = eingestellter

Schweißstrom) einstellbar.

13 Plus/Minus-Polarität

Anschluss der Masse- und Elektroden-

kabel an Plus- oder Minus-Polarität, je

nach Elektrodentyp. Ein WIG-Schweiß-

brenner mit manueller Gasregelung

muss immer an Minus-Polarität

angeschlossen werden.

14 7-poliger Stecker

Zum Anschluss des Signalkabels des

WIG-Schweißbrenners oder zum

Gebrauch von Fernregelung mit

Fussregler oder MMA-Stabregler.

15 Gasanschluss

Steckdose zum Anschluss des Gas-

schlauchs des WIG-Schweißbrenners.

8 11 12

5 6 7

9 10

GUIDE RAPIDE

DELTA 160-200 HP

50113730 A

GUIDE RAPIDE DELTA 160 - 200 HP

1Courant de soudage

Réglable de 10A à 160A (Delta 160)

/200A (Delta 200)

2Afﬁcheur numérique

Afﬁchage du courant de soudage

réglé/réel.

3 Surchauffe

La LED est allumée en cas de sur-

chauffe de la machine. La machine se

reconnecte automatiquement après

refroidissement.

4 Tension de soudage

La LED est allumée par mesure de

sécurité lorsque l’électrode ou la

torche TIG est sous tension.

5Interrupteur procédé de soudage

Choix possible entre soudage MMA ou

TIG, amorçage HF ou LIFTIG®en

soudage TIG et mode gâchette

2 temps ou 4 temps en soudage TIG.

6Soudage pulsé

Choix possible entre soudage TIG avec

ou sans fonction pulsé. En soudage

pulsé, régler le temps de courant

pulsé, le temps de courant de base et

le % courant de base.

7Réglage du courant de soudage

Commande sur le générateur

Tourner le bouton de commande sous

l’afﬁcheur aﬁn de régler le courant de

soudage.

Commande sur la torche

Régler le courant de soudage sur la

torche TIG. Tourner le bouton de

commande sous l’afﬁcheur aﬁn de

régler le courant de soudage max.

Télécommande

Régler le courant de soudage à l’aide

de l’unité de commande au pied.

Tourner le bouton de commande sous

l’afﬁcheur aﬁn de régler le courant

de soudage max. Lorsque l’unité de

commande au pied est connectée, la

machine doit toujours être en mode 2

temps.

8Réglage Post-gaz

Réglable de 0 à 30 secondes.

9Réglage évanouissement

Réglable de 0 à 10 secondes.

10 Temps de courant de base

Réglable de 0,003 à 2 secondes.

11 Temps de courant pulsé

Réglable de 0,003 à 2 secondes.

12 Courant de base

Réglable de 0 à 100% du courant pulsé

réglé (courant pulsé = courant de

soudage réglé).

13 Polarité positive/négative

Connecter le câble de terre et le câble

d’électrode à la polarité positive ou

négative en fonction du type

d’électrode. Une torche TIG avec

réglage manuel du gaz doit toujours

être connectée à la polarité négative.

14 Fiche 7 pôles

Pour la connexion du câble de signaux

de la torche TIG, de l’unité de com-

mande au pied ou de l’unité de com-

mande de poche MMA.

15 Branchement gaz

Sortie pour le branchement du tuyau

d’alimentation de gaz de la torche TIG.

8 11 12

5 6 7

9 10

GUIDA RAPIDA

DELTA 160 - 200 HP

50113730 A

GUIDA RAPIDA DELTA 160 - 200 HP

1Corrente di saldatura

Regolabile da 10 a 160A (Delta 160)

/200A (Delta 200)

2Display digitale

Mostra i valori impostato e reale della

corrente

3Surriscaldamento

Il LED si accende in caso di surriscalda-

mento della macchina. La macchina si

ricollega automaticamente

4Tensione di saldatura

Il LED si accende per ragioni di

sicurezza quando vi sia tensione

all’elettrodo o alla torcia TIG

5Selettore funzioni

Permette di scegliere tra saldatura

MMA e TIG, innesco HF o Liftig e

2/4 tempi

6Saldatura pulsata

Per selezionare saldatura senza o con

pulsazione. In saldatura pulsata

permette di impostare tempi di

picco e di base e corrente di base

7Regolazione della corrente di

saldatura

Controllo da pannello

Girare la manopola e leggere la

corrente impostata sul display

Controllo da torcia

La regolazione viene fatta tramite il

potenziometro sulla torcia. La mano-

pola sul pannello frontale permette

di impostare la corrente massima

Controllo a distanza

La corrente viene regolata tramite

il pedale. La manopola sul pannello

permette di impostare la corrente

massima. Con il pedale collegato la

macchina lavora solo in 2 tempi

8Postgas

Regolabile da 0 a 30 sec

9Rampa di discesa

Regolabile da 0 a 10 sec

10 Tempo di base

Regolabile da 0,003 a 2 sec

11 Tempo di picco

Regolabile da 0,003 a 2 sec

12 Corrente di base

Regolabile da 0 a 100% della corrente

di picco (corrente di picco = corrente

impostata).

13 Polarità Più/Meno

Collegare il cavo di massa ed il porta-

elettrodo alle polarità indicate per

il tipo di elettrodo. La torcia TIG va

sempre collegata alla polarità negativa

14 Connettore 7 poli

Per il collegamento dei segnali della

torcia TIG o del pedale o del comando

a distanza in MMA

15 Collegamento gas

Attacco per il collegamento del tubo

gas della torcia TIG

8 11 12

5 6 7

9 10

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali Migatronic Sistema di saldatura

Migatronic

Migatronic Multimotive 220 Manuale utente

Migatronic

Migatronic FOCUS STICK 160E PFC Manuale utente

Migatronic

Migatronic AUTOMIG 273i Manuale utente

Migatronic

Migatronic RALLY MIG 161i Manuale utente

Migatronic

Migatronic PI 320 DC Manuale utente

Migatronic

Migatronic Automation CoWelder Sigma Select 400C... Manuale

Migatronic

Migatronic MIG 385x S Manuale utente

Migatronic

Migatronic FOCUS MIG 300 Manuale utente

Migatronic

Migatronic FOCUS TIG 160 DC HP PFC Manuale utente

Migatronic

Migatronic SIGMA ONE 300 Manuale utente

Migatronic

Migatronic PI 400 PLASMA Manuale utente

Migatronic

Migatronic RALLY MIG 161i Manuale utente

Migatronic

Migatronic PILOT 200 AC/DC Manuale utente

Migatronic

Migatronic OMEGA 3 YARD PULSE Manuale utente

Migatronic

Migatronic OMEGA2 BOOST Manuale utente

Migatronic

Migatronic Automig 181 Manuale utente

Migatronic

Migatronic MWF 552 YARD Manuale utente

Migatronic

Migatronic ZETA 60 Manuale utente

Migatronic

Migatronic SIGMA Select 300 Manuale utente

Migatronic

Migatronic SIGMA SELECT ROBO Manuale utente

Migatronic

Migatronic PI 350 PLASMA Manuale utente

Migatronic

Migatronic TIG Scout 160 HP Manuale utente

Migatronic

Migatronic RALLY MIG 161i Manuale utente

Migatronic

Migatronic 200 DC HP PFC Manuale utente

Manuali Sistema di saldatura popolari di altre marche

Berner

Berner PLASMACUT 54 Manuale utente

Pro Spot

Pro Spot PR-155 Manuale utente

Forney

Forney 210 Manuale utente

Thermal Arc

Thermal Arc 400S Manuale utente

Lincoln Electric

Lincoln Electric HANDYMIG 170I Manuale utente

GYS

GYS PROTIG 201 AC/DC Manuale utente

TAFA

TAFA 30*8B35 Manuale utente

Lincoln Electric

Lincoln Electric INVERTEC V350-PRO CE Manuale utente

ESAB

ESAB Buddy Arc 145 Manuale utente

CIGWELD

CIGWELD 636804 Guida rapida

Red-D-Arc

Red-D-Arc DC-400 Manuale utente

Hobart Welding Products

Hobart Welding Products Spool Gun DP 3035-10 Manuale utente

Elettro

Elettro HI-MIG 3000 SYNERGIC Manuale utente

WIA

WIA Weldmatic 270 CP132-2 Manuale utente

Sonics

Sonics H520T Manuale utente

Miller

Miller Big Blue 400D Manuale utente

NewArc

NewArc RT2000 Guida rapida

Hypertherm

Hypertherm powermax1000 Manuale utente
