Bedienungsanleitung
K73 Ableiterfunktionstester
Der AFUtester prüft die Ansprech
spannung an spannungsbegrenzenden
Komponenten in Überspannungs
ableitern und zwar
bei Gasentladungsableitern
die Ansprechgleichspannung und
bei Varistoren und TAZ bzw. Z dioden
die Varistorspannung mit 1mA
und erkennt automatisch ob es sich um
einen Varistor oder einen Gasent
ladungsableiter handelt. Es können
auch Serienschaltungen von Gasent
ladungsableitern und Varistoren geprüft
werden.
Zusätzlich prüft er Risol Isolationswider
stand mit 250V wie die Norm
DIN VDE 0100 600 (IEC 60364 6)
vorgibt, wenn Überspannungschutzein
richtungen im Niederspannungsnetz an
geschlossen sind.
Mehr unter
www.afutester.info
Elektrische Sicherheit
bei Messen
Das Gerät erzeugt Hochspannung und
kann elektronische Bauteile
beschädigen. Der Strom ist begrenzt
auf Werte unter 1,5mA und daher für
Personen ungefährlich. Es können aber
Irritationen und Fehlreaktionen bei
Berührung auftreten.
Bitte benutzen Sie Testadapter it
Berührungsschutz.
Keine Kondensatoren aufladen.
Der Prüfling uss vollständig von
externen Verbindungen (Kabel,
Geräte usw.) getrennt werden.
Manual
K73 Arrester Function Tester
The AFUtester is designed to test tran
sient protecting components in Surge
Protection Devices.
It measures

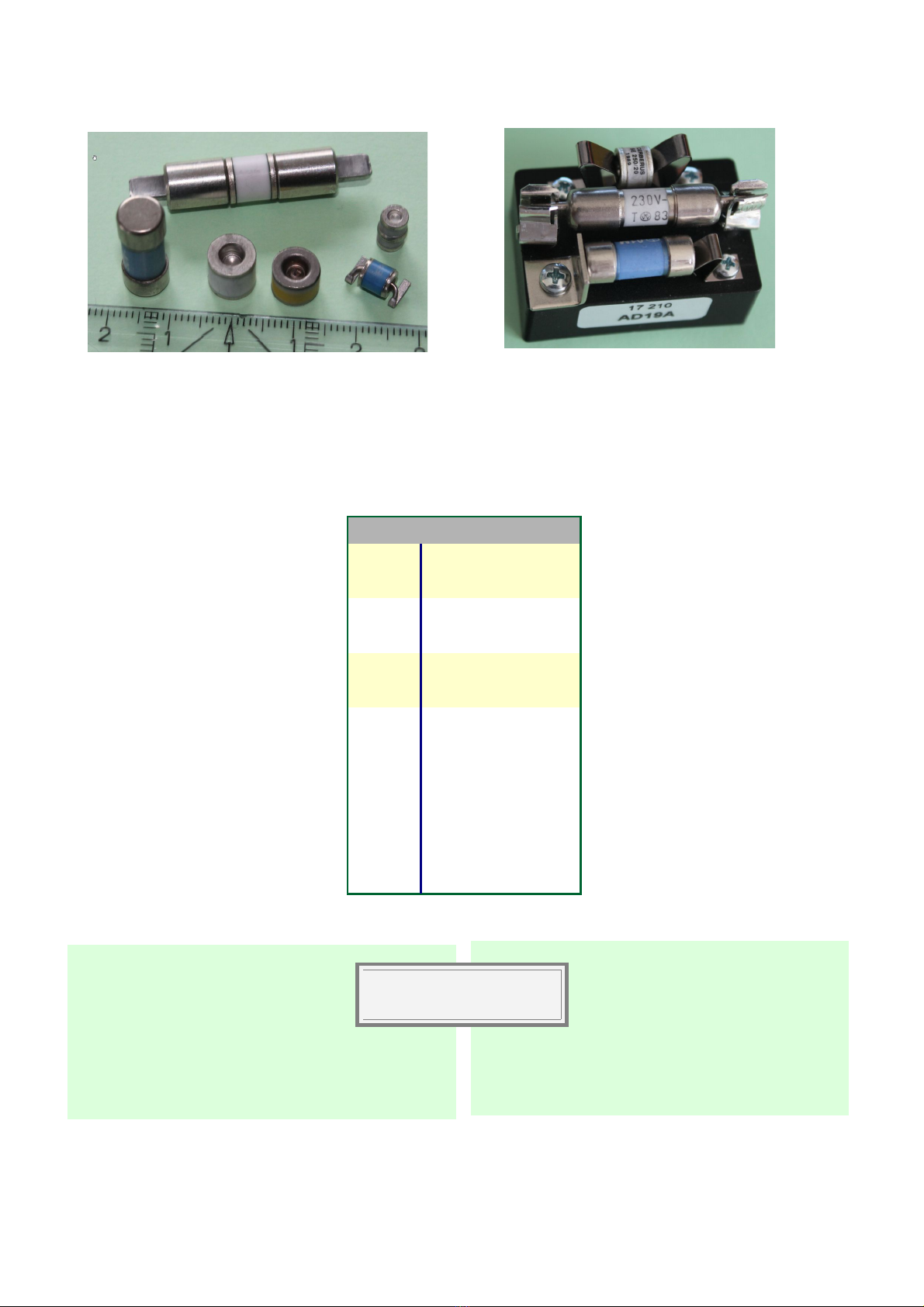

at Gas Discharge Arrestors
static sparkover voltage and
at Varistors, Z and TAZ Diodes
Varistor voltage at 1mA
and it recognizes automatically whether
the component under test is a Gas
Discharge Arrestor or a Varistor. Series
circuits of Varistor and Gas Discharge
Arrestor can be tested as well.
Additionally it checks Risol Insulation
resistor using 250V as defined by
standard
IEC 60364 6 (DIN VDE 0100 600)

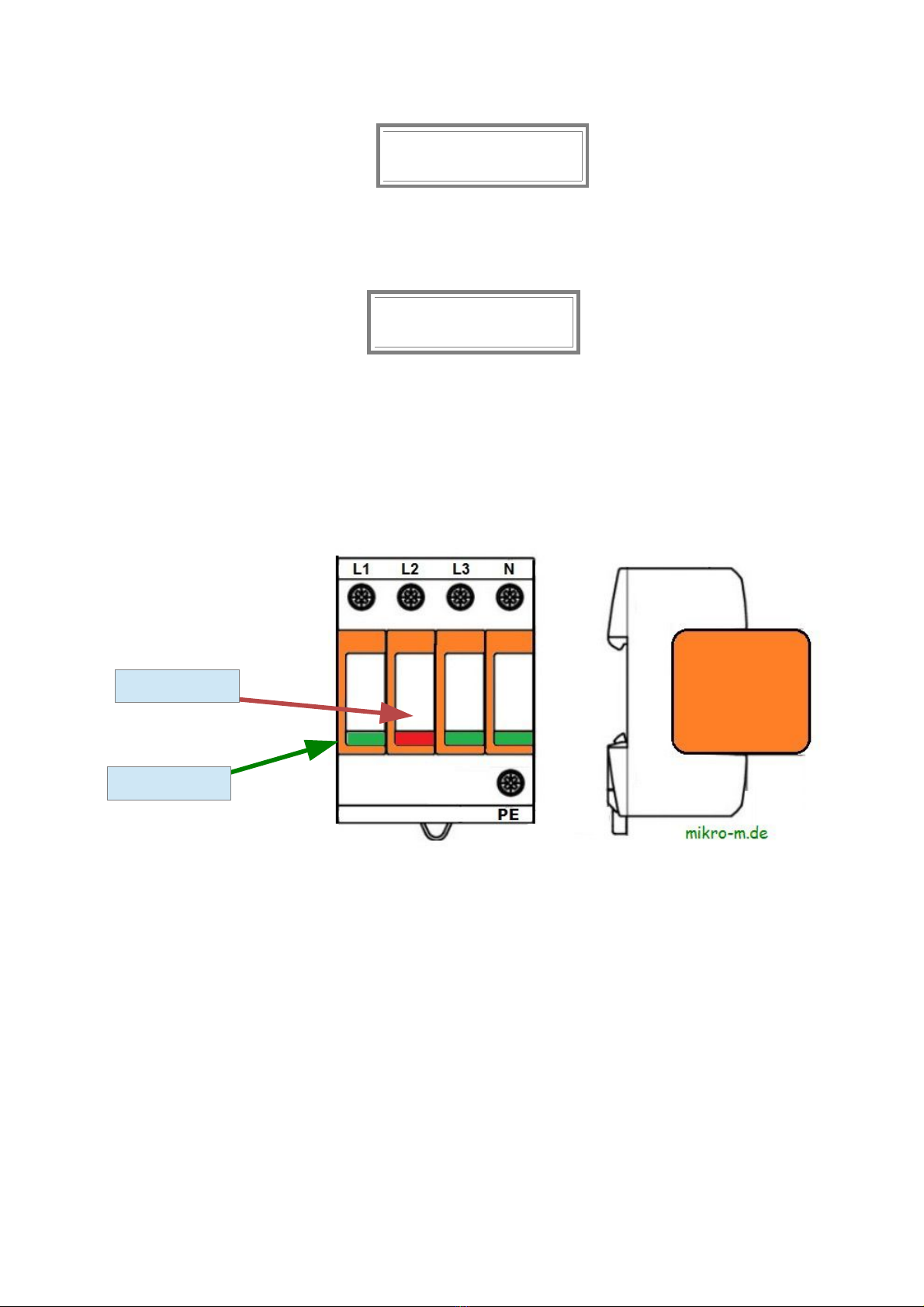

when surge protection devices are
connected to low voltage installations.
More information see
www.afutester.info
Electrical Safety
at Testing
The device generates high voltage and
may damage electronic components.
Current is limited to less than 1.5mA
and therefore not dangerous for
persons. But irritations and uncontrol
led reactions may occur when
touched..
Please use test adaptors with HV-
protection.
Don't charge up capacitors.
The speci en under test ust be
co pletely isolated fro any
external circuit.
