NABO KGK 2640 Manuale utente
KGK 2640
KGK 2645
Kühl- Gefrierkombination
KGK 2641
Inhalt
2
Sicherheit für Kinder und Menschen mit Gebrechen
Informationen zur Sicherheit und Warnhinweise
Zu Ihrer eigenen Sicherheit und ordnungsgemäßen
Verwendung lesen Sie bitte vor Installation und erstmaligem
Gebrauch des Geräts das Benutzerhandbuch sorgfältigGe
durch, einschließlich der Hinweise und Warnungen. Zur
Vermeidung von unnötigen Fehlern und Unfällen ist es
erforderlich, dass alle Personen, die das Gerät verwenden,
hinreichend vertraut sind mit dessen Betrieb und seinenhi
Sicherheitsmerkmalen. Bewahren Sie diese Anleitungen
sorgfältig auf und stellen Sie sicher, dass diese beim Gerät
verbleiben, wenn dieses verstellt oder verkauft wird, damit
jeder, der das Gerät im Laufe seiner Lebenszeit verwendet,
ausreichend über dessen korrekte Inbetriebnahme und
Sicherheit informiert ist.
Nach EN-Norm
Dieses Gerät kann von Kindern von 8 Jahren und älter sowie
Personen mit eingeschränkten körperlichen, sensorischen bzw.
geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen
verwendet werden, wenn sie eine Beaufsichtigung bzw.
Anweisung für die Nutzung der Maschine auf sichere Weise
erfahren und die Risiken gekannt haben. Die Kinder dürfen
nicht mit dem Gerät spielen. Die Reinigung und Wartung dürfen
nicht von Kindern ohne Aufsicht durchgeführt werden.
Nach IEC-Norm
Dieses Gerät ist nicht für die Verwendung von Personen (auch
Kinder) geeignet, die körperlich, sensorisch oder geistig
behindert sind oder keine nötige Erfahrung oder ausreichend
Kenntnis von dem Produkt haben, außer sie von einer Person,
die für ihre Sicherheit verantwortlich ist, Anweisungen für den
Gebrauch des Geräts erhalten haben oder von dieser
beaufsichtigt werden.
Sicherheits- und Warnhinweise..................2
Aufstellen Ihres neuen Gerätes..................8
Öffnungsseite der Tür umkehren..............9
Gerätebeschreibung.................................13
Bedienung................................................14
Verwendung Ihres Geräts.........................15
Hilfreiche Tipps und HINWEISE...............16
Reinigung und Pflege...............................17
Problembehebung....................................19
Entsorgung des Gerätes ..........................21
3
Es besteht Erstickungsgefahr, bewahren Sie sämtliches
Verpackungsmaterial außerhalb der Reichweite von Kindern
auf.
Allgemeine Sicherheitsvorschriften
WARNUNG - Dieses Gerät ist für den Haushalt und
ähnliche Anwendungen vorgesehen, z. B.:
-Mitarbeiter-Küchenbereiche in Läden, Büros und anderen
Arbeitsumgebungen.
-Bauernhäuser und von Kunden in Hotels, Motels und anderen
Wohnräumen;
- Bett- und Frühstück-Typ Umgebungen
-Gastronomie und ähnliche Non-Retail-Anwendungen
WARNUNG - Bewahren Sie keine explosiven Stoffe wie
Spraydosen mit brennbaren Treibmittel in diesem Gerät.
WARNUNG - Wenn das Netzkabel beschädigt ist, muss es
durch den Hersteller, seinen Kundendienst oder eine ähnlich
qualifizierte Person ersetzt werden, um eine Gefahr zu
vermeiden.
WARNUNG - Halten Sie die Belüftungsöffnungen in der
Geräteverkleidung oder in der integrierten Struktur von
Behinderungen frei.
WARNUNG - Verwenden Sie keine mechanische Vorrichtung
oder anderen Mittel, um den Abtauvorgang zu beschleunigen.
WARNUNG - Beschädigen Sie den Kühlmittelkreislauf nicht.
WARNUNG - Verwenden Sie keine anderen elektrischen
Geräte innerhalb des Lebensmittellablagefachs des Gerätes,
außer diese sind vom Hersteller zu diesem Zweck zugelassen.
Ziehen Sie den Stecker aus der Buchse,wenn Sie das Gerät
entsorgen, schneiden Sie das Verbindungskabel (so nah am
Gerät wie möglich) ab und entfernen Sie die Tür, um zu
vermeiden, dass spielende Kinder Stromschläge erhalten,
wenn sie sich darin einschließen.
Wenn Sie das Gerät mit Magnettürverschluss gegen ein
älteres Gerät mit Schnappschloss an der Tür oder an dem
Deckel austauschen, achten Sie bitte darauf, das
Schnappschloss unbrauchbar zu machen, bevor sie es
entsorgen. Dadurch wird die Gefahr vermieden, dass für
Kinder daraus eine Todesfälle wird.
4
WARNUNG - Das Kühlmittel und Isolationstreibgas sind
brennbar. Bei der Entsorgung des Gerätes führen Sie dies
nur bei einem zugelassenen Entsorgungszentrum durch.
Nicht in Kontakt mit Flammen.
WARNUNG: Stellen Sie bei der Positionierung des Geräts
sicher, dass das Netzkabel nicht eingeklemmt oder
beschädigt ist
WARNUNG: Stellen Sie die Mehrfachkupplungssteckdose
oder portable Stromversorgung nicht an der Geräterückseite
auf
Kühlmittel
Der Kühlmittelkreislauf des Geräts enthält das Kühlmittel
Isobutan (R600a), ein sehr umweltverträgliches Erdgas, das
nichtsdestotrotz entzündlich ist. Achten Sie während des
Transports und der Aufstellung des Geräts darauf, dass kein
Bestandteil des Kühlmittelkreislaufes beschädigt wird.Das
Kühlmittel (R600a) ist entzündlich.
Wenn der Kühlmittelkreislauf beschädigt ist:
-Vermeiden Sie offene Flammen und Zündquellen.
-Lüften Sie den Raum sorgfältig, in dem das Gerät steht.
WARNUNG – Die Kühlschränke enthalten Kältemittel und
Gase in der Isolierung. Kältemittel und Gase müssen
fachgerecht entsorgt werden, da sie Augenverletzungen oder
Entzündung verursachen können. Stellen Sie vor einer
ordnungsgemäßen Entsorgung sicher, dass der Schlauch des
Kältemittelkreislaufs nicht beschädigt ist.
Es ist gefährlich, diese Spezifikationen zu ändern oder das
Produkt in irgendeiner Art und Weise zu verändern. Jegliche
Beschädigung des Kabels kann zu einem Kurzschluss, Brand
und/oder Stromschlag führen.
Austauschen der Beleuchtungslampen
WARNUNG - Die Beleuchtungslampen dürfen nicht vom
Benutzer ausgetauscht werden! Wenn die
Beleuchtungslampen beschädigt sind, wenden Sie sich an
den Kundendienst.
Dieser Warnhinweis gilt nur für die Kühlschränke, die
Beleuchtungslampen enthalten.
5
Tägliche Nutzung
Lagern Sie keine entzündlichen Gase oder Flüssigkeiten im
Gerät; es besteht eine Explosionsgefahr.
Betreiben Sie keine anderen Elektrogeräte (z.B. elektrische
Eismaschine, Mischer) innerhalb des Kühlschranks.
Ziehen Sie immer am Stecker, nicht am Kabel, wenn Sie das
Gerät ausstecken.
Stellen Sie keine heißen Gegenstände in die Nähe der
Plastikteile des Geräts
Stellen Sie keine Lebensmittel direkt an die
Luftaustrittsöffnung an der Rückwand.
Elektrische Sicherheit
1.Das Stromkabel darf nicht verlängert werden.
2. Vergewissern Sie sich, dass der Stromstecker nicht
eingequetscht oder beschädigt wird. Ein gequetschter oder
beschädigter Stromstecker könnte überhitzen und einen
Brand verursachen.
3. Achten Sie darauf, dass Sie an den Gerätenetzstecker
gelangen.
4. Ziehen Sie nicht am Kabel.
5. Stecken Sie den Stromstecker nicht ein, wenn die
Stromsteckerbuchse locker ist. Es besteht Brand-oder
Stromschlaggefahr.
6.Das Gerät darf ohne Deckel auf der Innenbeleuchtung
nicht betrieben werden.
7.Der Kühlschrank eignet sich nur für
Einphasenwechselstrom mit 220-240V/50HZ. Sollte die
Spannungsfluktuation im Wohnbereich des Benutzers ist so
groß sein, dass die Spannung den oben genannten Bereich
überschreitet, so nutzen Sie aus Sicherheitsgründen bitte
einen automatischen Wechselspannungsregler mit über
350W. Der Kühlschrank muss an eine spezielle Steckdose
statt einer gemeinsamen mit anderen elektrischen Geräten
angeschlossen werden.
Sein Stecker muss für eine Steckdose mit Erdung geeignet
sein.
6
Lagern Sie neu verpackte gefrorene Lebensmittel gemäß
Anweisungen des Nahrungsmittelherstellers.
Die Empfehlungen des Geräteherstellers zur Lagerung sollten
strikt befolgt werden.
Siehe entsprechende Anweisungen zum Einfrieren.
Stellen Sie keine Getränke mit Kohlensäure in das Gefrierfach,
denn sie üben Druck auf den Behälter aus, können ihn zum
Explodieren bringen und so das Gerät beschädigen.
Gefrorene Lebensmittel können Frostverbrennungen
verursachen, wenn sie direkt nach der Entnahme aus dem
Gefrierfach konsumiert werden.
Stellen Sie das Gerät nicht direkt in die Sonne.
Halten Sie Kerzen, Lampen und andere Gegenstände mit
offenen Flammen von dem Gerät fern, so dass das Gerät nicht
in Brand gesetzt wird.
Das Gerät ist für die Lagerung der Nahrungsmittel und / oder
Getränke im normalen Haushalt vorgesehen, wie in der
Gebrauchsanweisung ausgeführt. Das Gerät ist schwer. Bei
der Bewegung sollte darauf geachtet werden.
Entfernen oder berühren Sie keine Elemente aus dem
Gefrierfach, wenn Ihre Hände feucht / nass sind, da dies zu
Hautverletzungen oder Frost / Gefrierverbrennungen
verursachen könnte.
Verwenden Sie niemals die Basis, Schubladen und Türen usw.
als Aufstandsfläche oder Träger.
Gefrorene Lebensmittel dürfen nicht erneut eingefroren
werden, wenn sie einmal abgetaut wurden.
Nicht essen Eis am Stiel oder Eiswürfel direkt nach der
Entnahme aus dem Gefrierfach, da dies zu Gefrierbrand in
Mund und Lippen führen könnte.
Um Verletzungen oder Schäden am Gerät durch das
Herunterfallen der Gegenstände zu vermeiden, überladen Sie
nicht die Türablagen oder legen Sie nicht zu viel Lebensmittel
in das Gemüsefach.
Warnung!
Pflege und Reinigung
Schalten Sie das Gerät vor der Wartung ab und ziehen Sie
den Netzstecker aus der Steckdose.
7
Befolgen Sie während des elektrischen Anschluss die
Anweisungen in dieser Anleitung genau.
Packen Sie das Gerät aus und überprüfen Sie es. Ist es
beschädigt, schließen Sie das Gerät nicht an den Strom an,
sondern setzen Sie sich umgehend mit dem Händler, bei dem
Sie das Gerät gekauft haben, in Verbindung. Heben Sie in
diesem Fall bitte alle Verpackungsmaterialien auf.
Es ist ratsam, zumindest vier Stunden zu warten, bevor das
Gerät eingeschaltet wird, damit das Öl in den Kompressor
zurück fließen kann.
Um das Gerät herum sollte ausreichend Luftzirkulation
vorhanden sein; ansonsten kann es überhitzen. Befolgen Sie
alle für die Installation relevanten Anweisungen, um eine
ausreichende Ventilation zu gewährleisten.
Wenn möglich, sollte die Rückseite des Produkts nicht zu
nahe an einer Wand sein, um zu vermeiden, dass warme Teile
(Kompressor, Kondensator) berührt oder abgefangen werden,
um eine Brandgefahr zu vermeiden. Befolgen Sie die
Installationsanweisungen.
Das Gerät darf nicht in der Nähe von Heizungen oder
Kochstellen stehen.
Vergewissern Sie sich, dass der Netzstecker nach der
Geräteaufstellung zugänglich ist.
Wartung
Alle elektrischen Arbeiten im Rahmen der Wartung sollten
von einem qualifizierten Elektriker oder einer kompetenten
Person durchgeführt werden.
Das Produkt muss von einem zugelassenen Service-Zentrum
gewartet werden; außerdem dürfen nur Original-Ersatzteile
verwendet werden.
1)Wenn das Gerät frostfrei ist.
2)Wenn das Gerät das Gefrierfach enthält.
Installation Wichtig!
Reinigen Sie das Gerät nicht mit Hilfe von Metallobjekten,
Dampfreinigern, ätherischen Ölen, organischen
Lösungsmitteln oder Scheuermitteln.
Verwenden Sie keine scharfen Objekte, um das Eis aus dem
Gerät zu kratzen. Benutzen Sie einen Plastikschaber.
Aufstellen Ihres neuen Gerätes
Bitte schauen Sie sich die folgenden
Hinweise an, bevor Sie das Gerät
aufstellen.
Lüftung des Gerätes
Für die Verbesserung der Effizienz
des Kühlsystems und für das Sparen von
Energie ist es notwendig, eine gute
Luftzirkulation um das gesamte Gerät
herum sicherzustellen., Deshalb sollte
ausreichend freier Platz um das Gerät
herum vorhanden sein.
Empfehlenswert hierfür ist ein Freiraum von
50 – 70 mm auf der Rückseite zur Wand,
min. 100 mm an der Oberseite zur Decke
und min. 100 mm an den Seiten zur Wand
sowie ein Freiraum davor, der es Ihnen
ermöglicht, die Türen um 135° zu öffnen.
Bitte schauen Sie sich hierfür auch
nachstehende Abbildung an.
Hinweis:
Dieses Gerät arbeitet ausgezeichnet in
den Klimaklassen , siehe
nachstehende Tabelle.
Es arbeitet u.U. nicht ordnungsgemäß,
wenn es für längere Zeit einer
Temperatur über oder unter dem
angegebenen Bereich ausgesetzt ist.
Klimaklasse Umgebungstemperatur
SN +10 °C bis +32 °C
N +16 °C bis +32 °C
ST +16° C bis +38 °C
T +16 °C bis +43 °C
Stellen Sie Ihr Gerät in trockener
Umgebung auf, um Schäden durch
Feuchtigkeit zu vermeiden.
Schützen Sie das Gerät vor direkter
Sonneneinstrahlung, Regen oder Frost.
Stellen Sie das Gerät nicht in der Nähe
von Hitzequellen wie Öfen, Feuer oder
Heizkörpern auf.
Höhenanpassung des Gerätes
Für eine ausreichend angepasste Höhe
und Luftzirkulation im tiefergelegenen
hinteren Gerätebereich können bei
Bedarf die Standfüße verstellt werden.
Diese können Sie manuell mit Hilfe eines
passenden Schraubenschlüssels
einstellen.
Stellen Sie das Gerät um ca. 10 mm
nach hinten geneigt auf, damit sich die
Türen selbst schließen können.
8
Öffnungsseite der Tür umkehren
Sie können bei Bedarf die Seite ändern, nach
der sich die Tür öffnet (von der rechten Seite
(Auslieferungszustand) zu der linken Seite.
ACHTUNG! Wenn Sie die Öffnungsseite der
Tür ändern, darf das Gerät nicht am
Stromnetz angeschlossen sein.
Vergewissern Sie sich, dass der Netzstecker
aus der Netzsteckdose gezogen wurde.
Benötigte Werkzeuge
Nicht im Lieferumfang enthalten
8-mm-
Steckschlüssel Schmaler Minus-
Schraubendreher Spachtel
Plus-
Schraubendreher Universal-
schraubenschlüssel 8-mm--
Schraubenschlüssel
Zusätzliche Teile (im Plastikbeutel)
Abdeckung Scharnier links
Hinweis: Bei Bedarf können Sie den
Kühlschrank auf die Rückseite legen, um
Zugang zum Sockel zu erhalten. Dabei sollten
Sie ihn auf weichen Schaumstoff oder ähnliche
Materialien legen, um Beschädigungen der
Rückwand des Kühlschranks vorzubeugen.
Um die Öffnungsrichtung der Tür zu ändern,
ist allgemein nachfolgendes Vorgehen zu
empfehlen.
1. Stellen Sie den Kühlschrank senkrecht
auf. Öffnen Sie die untere Tür,
entnehmen Sie alle Türfächer (um
Beschädigungen zu vermeiden) und
schließen Sie die Tür wieder.
2. Öffnen Sie mit einer Spachtel oder
einem Minus-Schraubendreher die
Abdeckung für die Schraubenbohrung
auf der linken Seite des Kühlschranks
oben und die Abdeckung für das obere
Scharnier auf der rechten Seite des
Kühlschranks oben.
3. Drehen Sie mit einem 8-mm-Steck- oder
Schraubenschlüssel die
selbstschneidenden Flanschschrauben
heraus, mit denen das rechte Scharnier
oben befestigt ist (bitte halten Sie dabei
die obere Tür mit der Hand).
4. Entfernen Sie die obere Scharnierachse
und befestigen Sie diese danach
ordnungsgemäß spiegelverkehrt auf der
gegenüberliegenden Seite.

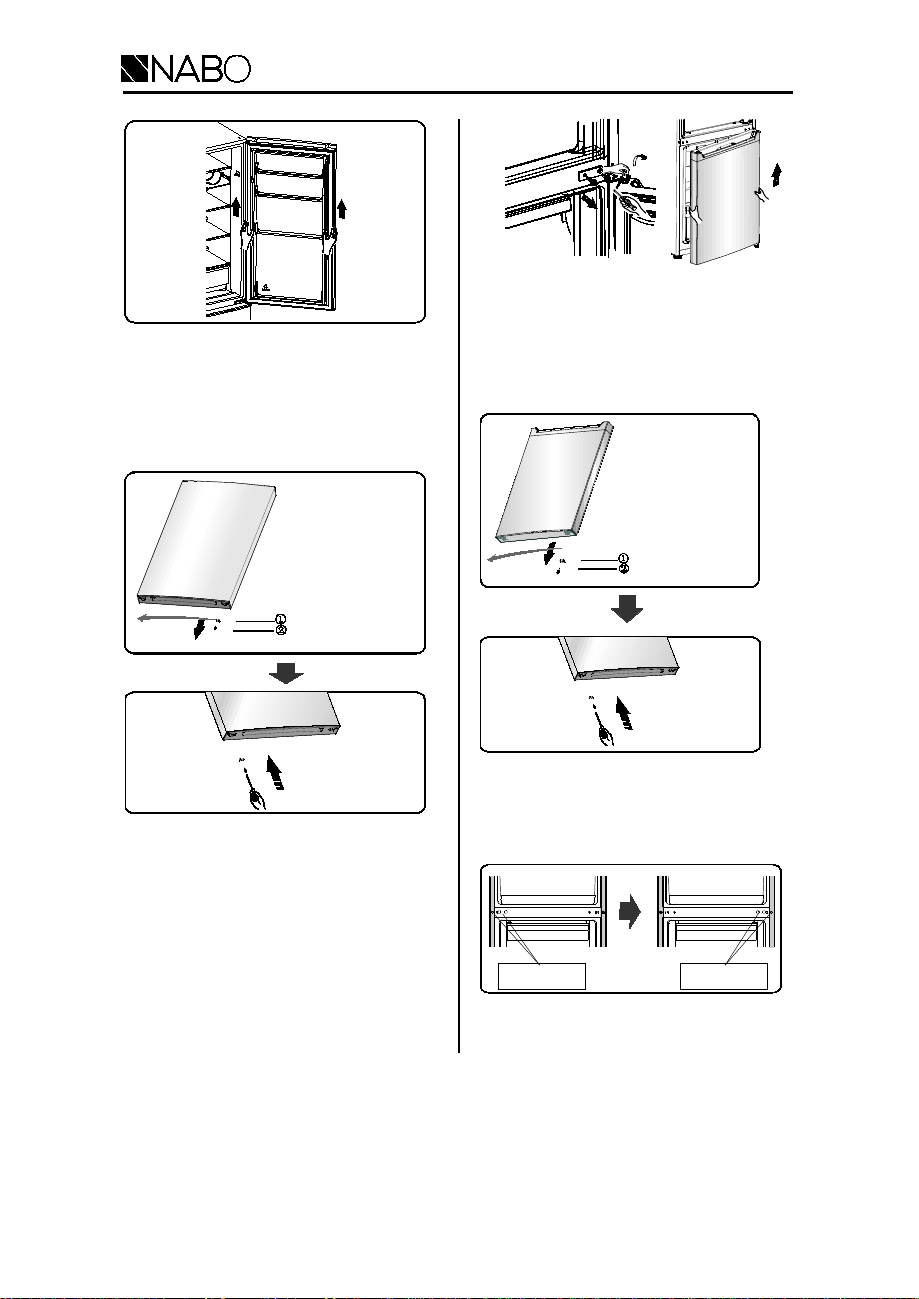

5. Heben Sie die Tür nun aus dem mittleren
Scharnier heraus, indem Sie diese
vorsichtig anheben.
HINWEIS: Achten Sie beim Abnehmen
der Tür auf Unterlegscheiben zwischen
dem mittleren Scharnier und der unteren
Kühlschranktür, die u.U. an der Tür
anhaften. Verlieren Sie diese nicht.
Abdeckung
Schraubenbohrung Abdeckung
Scharnier
oben (rechts)
Scharnierteil oben rechts
Selbstschneidende
Flanschschrauben
9
6. Legen Sie die obere Tür mit der
Innenseite nach oben auf eine weiche
Unterlage. Lösen Sie die Schraube
und das Teil . Montieren Sie diese nun
auf der linken Seite und befestigen Sie
diese ordnungsgemäß.
7. Drehen Sie die beiden
selbstschneidenden Flanschschrauben
heraus, mit denen das mittlere Scharnier
befestigt ist. Entfernen Sie nun das
mittlere Scharnierteil. Halten Sie dabei
die untere Tür fest.
HINWEIS: Achten Sie beim Abnehmen
der Tür auf Unterlegscheiben zwischen
dem mittleren Scharnier und der unteren
Kühlschranktür, die u.U. an der Tür
anhaften. Verlieren Sie diese nicht.
8. Legen Sie die untere Tür mit der
Innenseite nach oben auf eine weiche
Unterlage. Lösen Sie die Schraube
und das Teil . Montieren Sie diese nun
auf der linken Seite und befestigen Sie
diese ordnungsgemäß.
9. Montieren Sie die Abdeckungen für die
Schraubenbohrungen auf der mittleren
Abdeckschiene von links nach rechts um
(wie in nachstehender Abb. gezeigt).
Anschlagblock
Selbstschneidende
Schraube
Abdeckung
Schraubenbohrung Abdeckung
Schraubenbohrung
Anschlagblock
Selbstschneidende
Schraube
10
Questo manuale è adatto per i seguenti modelli
2
Indice
Lingue:
Altri manuali NABO Frigorifero
NABO
NABO KBR 480 Manuale utente
NABO
NABO FK 2610 Manuale utente
NABO
NABO KI 1341 Manuale utente
NABO
NABO KR 1000 Manuale utente
NABO
NABO KT 1457 Manuale utente
NABO
NABO KT 3005 Manuale utente
NABO
NABO KI 1235 Manuale utente
NABO
NABO KGK 2951 Manuale utente
NABO
NABO SBF 3960 Manuale utente
NABO
NABO KGS 2160 Manuale utente
NABO
NABO GN 1550 Manuale utente
NABO
NABO KI 1232 Manuale utente
NABO
NABO KT 1100 Manuale utente
NABO
NABO KGR 2122 Manuale utente
NABO
NABO KI 1345 Manuale utente
NABO
NABO KGK 2490 Manuale utente
NABO
NABO KT 1487 Manuale utente
NABO
NABO KT 3006 Manuale utente
NABO
NABO GS 1530 Manuale utente
NABO
NABO GN 2741 Manuale utente
