Norcold DE-441 Manuale utente

PARTS LIST

PART NO.619747

NORCOLD 10/20/2002

EV441

DE441

DE441/EV441 PARTS LIST - PAGE 2

DOOR - (FRESH FOOD) - DE441/EV441

NO. PART # DESCRIPTION DE441 EV441

1 61640030 DOOR GASKET-GRAY XX

2 61631330 HINGE PLATE-BLACK/RH TOP/LH BOTTOM/PLASTIC X X

3 61639830 PANEL HOLDER-BLACK XX

4 61678238 DOOR LINER ASSY-FOAMED/BLACK FRAM E/WHITE LINER X X

5 61639638 DOOR HANDLE ASSY-BLACK X X

6 61593830 END CAP-BLACK/STOP CATCH X X

7 61648122 DOOR HANDLE XX

8 61593730 END CAP-BLACK/SPRING CATCH X X

NS 61558822 SPRING-DOOR HANDLE (NOT SHOWN) X X

9 61631430 HINGE PLATE-BLACK/LH TOP/RH BOTTOM/PLASTIC X X

10 61564025 BIN-DOOR SHELF/WHITE (5 PER DOOR) 5 5

DE441/EV441 PARTS LIST - PAGE 3

CABINET ASSEMBLY - FRONT VIEW - DE441/EV441

NO. PART # DESCRIPTION DE441 EV441

1 61632930 MOUNTING CLIP-RH/WHITE/EVAPORATOR DOOR X X

2 619041 SPRING HOLDER ASSY-RH/EVAP DOOR/SILVER SPRING X X

3 61630422 ICE CUBE TRAY-PLASTIC (ONE PER REFRIGERATOR) 1 1

4 61580830 HINGE BRACKET-RH TOP/LH BTM /BLACK X X

5 61578130 HINGE PIN-BLACK/MALE XX

NS 61580630 HINGE PIN-BLACK/TOP/BOTTOM HINGE/FEMALE (NOT SHOWN) X X

6 61578522 DOOR LATCH XX

7 618052 SHELF-WIRE/MIDDLE XX

8 618056 SHELF-WIRE/WHITE/FLIPPER X X

NS 618065 CAP-CLEAR/FOR FLIPPER SHELF (NOT SHOWN) X X

NS 61580222 RETAINER-WIRE SHELF (NOT SHOWN) X X

9 61580930 HINGE BRACKET-LH TOP/RH BTM/BLACK X X

10 61633030 MOUNTING CLIP-LH/WHITE/EVAPORATOR DOOR X X

11 619042 SPRING HOLDER ASSY-LH/EVAP DOOR/YELLOW SPRING X X

12 61622130 FRONT COVER-BLACK/REPLACEABLE BOTTOM TRIM X X

13 61686722 COVER PLATE-FRONT/BLACK X X

14 620377 THERMOSTAT XX

160206700 KNOB-THERMOSTAT XX

15 620502 COVER PLATE-THERMOSTAT X X

16 61772122 BOTTOM PAN-SUPPORT ASSY X X

17 61678338 EVAPORATOR DOOR ASSY X X

NS 61698030 DOOR GASKET-EVAPORATOR/GRAY (NOT SHOWN) X X

18 61693710 DRIP TRAY (NOT SHOWN) XX

NS 61579730 CAP-SNAP ON/BLACK/INSTALLATION HOLES (NOT SHOWN) X X

DE441/EV441 PARTS LIST - PAGE 4

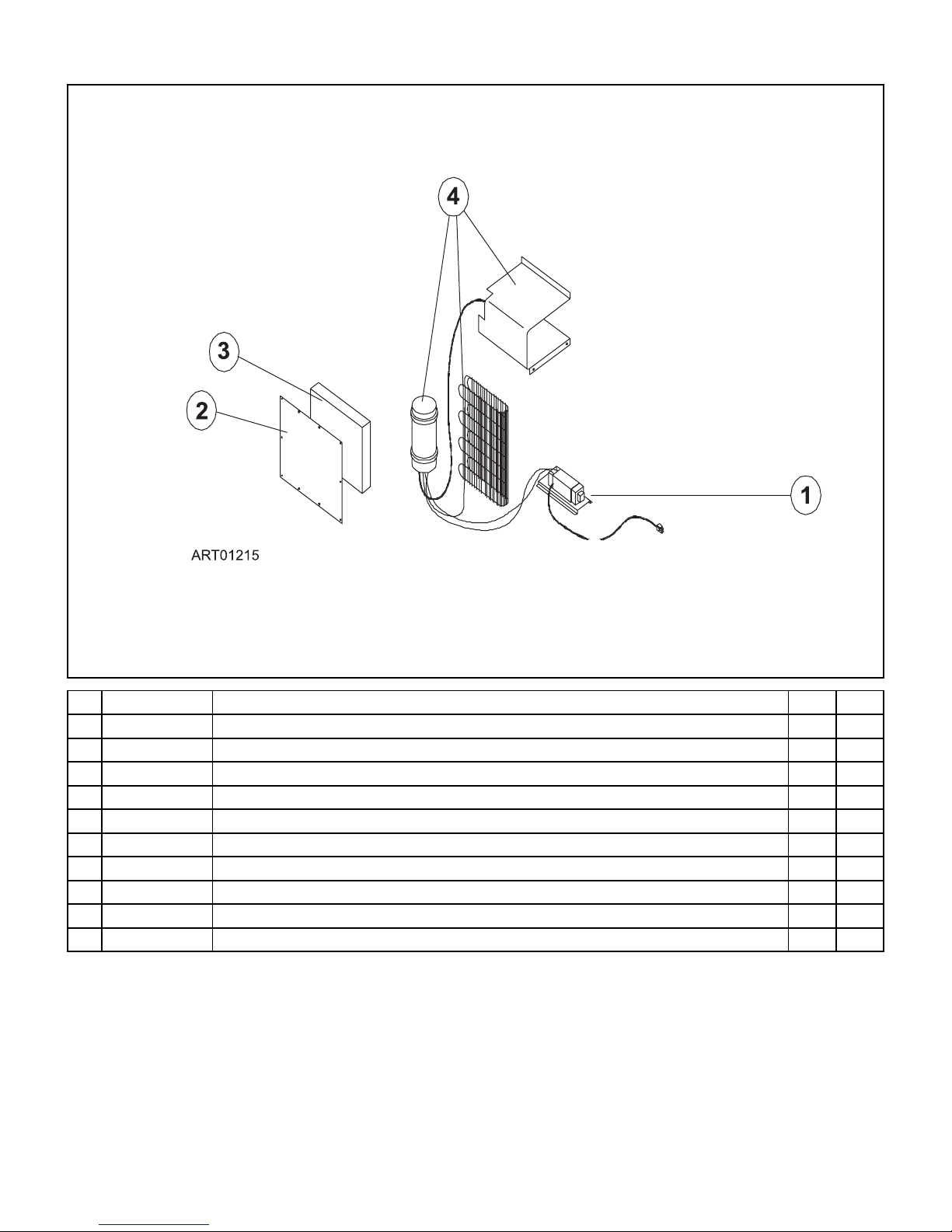

CABINET ASSEMBLY - REAR VIEW - COOLING UNIT AREA - DE441/EV441

NO. PART # DESCRIPTION DE441 EV441

1 160113910 POWER SUPPLY-DE441/DE451/DE490 (160113911) X

2 160113930 POWER SUPPLY X

2 61694522 PANEL COVER-UPPER BACK X X

3 61694438 FOAM BLOCK ASSY XX

4 617855 COOLING UNIT-DE441/EV541/161008910 X X

NS 605505420 THERMISTER-EVAPORATOR (NOT SHOWN) X X

NS 160928900 FAN ONLY-50 CYCLE/40 WATT (NOT SHOWN) X X

NS 190264700 CORD ASSY-MOTOR (NOT SHOWN) X X

NS 191238400 CORD ASSY-THERM OSTAT TO POWER SUPPLY/600 MM (NOT SHOWN) X X

NS 601058030 COUPLER ASSY-FAN TO POWER SUPPLY (NOT SHOWN) X X
