PeakTech 1035 Manuale utente

PeakTech



1035

Bedienungsanleitung/

Operation Manual

Digital

Multimeter

Sicherheitshinweise

Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG

(elektromagnetische Kompatibilität) und 2006/95/EG

(Niederspannung) entsprechend der Festlegung im Nachtrag

2004/22/EG (CE-Zeichen). Überspannungskategorie III 600V; Ver-

schmutzungsgrad 2.

CAT I: Signalebene, Telekommunikation, elektronische Geräte mit

geringen transienten Überspannungen

CAT II: Für Hausgeräte, Netzsteckdosen, portable Instrumente

etc.

CAT III: Versorgung durch ein unterirdisches Kabel; Festinstallierte

Schalter, Sicherungsautomaten, Steckdosen oder Schütze

CAT IV: Geräte und Einrichtungen, welche z.B. über Freileitungen

versorgt werden und damit einer stärkeren

Blitzbeeinflussung ausgesetzt sind. Hierunter fallen z.B.

Hauptschalter am Stromeingang, Überspannungsableiter,

Stromverbrauchszähler und Rundsteuerempfänger.

WARNUNG! Dieses Gerät darf nicht in hochenergetischen

Schaltungen verwendet werden. Es ist geeignet für Messungen in

Anlagen der Überspannungskategorie III (600V AC/DC, 10A).

Zur Betriebssicherheit des Gerätes und zur Vermeidung von

schweren Verletzungen durch Strom- oder Spannungsüberschläge

bzw. Kurzschlüsse sind nachfolgend aufgeführte Sicherheitshinweise

zum Betrieb des Gerätes unbedingt zu beachten.

* Maximal zulässige Eingangswerte unter keinen Umständen

überschreiten (schwere Verletzungsgefahr und/oder Zerstörung

des Gerätes)

* Die angegebenen maximalen Eingangsspannungen dürfen nicht

überschritten werden. Falls nicht zweifelsfrei ausgeschlossen

werden kann, dass diese Spannungsspitzen durch den Einfluss

von transienten Störungen oder aus anderen Gründen

-1-

überschritten werden muss die Messspannung entsprechend

(10:1) vorgedämpft werden.

* Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig

geschlossen ist.

* Defekte Sicherungen nur mit einer dem Originalwert

entsprechenden Sicherung ersetzen. Sicherung oder

Sicherungshalter niemals kurzschließen.

* Vor dem Umschalten auf eine andere Messfunktion Prüfleitungen

oder Tastkopf von der Messschaltung abkoppeln.

* Keine Spannungsquellen über die mA, A – und COM-Eingänge

anlegen. Bei Nichtbeachtung droht Verletzungsgefahr und/oder

die Gefahr der Beschädigung des Multimeters.

* Bei der Widerstandsmessungen keine Spannungen anlegen!

* Keine Strommessungen im Spannungsbereich (V/Ω) vornehmen.

* Gerät, Prüfleitungen und sonstiges Zubehör vor Inbetriebnahme

auf eventuelle Schäden bzw. blanke oder geknickte Kabel und

Drähte überprüfen. Im Zweifelsfalle keine Messungen

vornehmen.

* Messarbeiten nur in trockener Kleidung und vorzugsweise in

Gummischuhen bzw. auf einer Isoliermatte durchführen.

* Messspitzen der Prüfleitungen nicht berühren.

* Warnhinweise am Gerät unbedingt beachten.

* Bei unbekannten Messgrößen vor der Messung auf den höchsten

Messbereich umschalten.

* Gerät keinen extremen Temperaturen, direkter

Sonneneinstrahlung, extremer Luftfeuchtigkeit oder Nässe

aussetzen.

* Starke Erschütterung vermeiden.

* Gerät nicht in der Nähe starker magnetischer Felder (Motoren,

Transformatoren usw.) betreiben.

* Heiße Lötpistolen aus der unmittelbaren Nähe des Gerätes

fernhalten.

* Vor Aufnahme des Messbetriebes sollte das Gerät auf die

Umgebungstemperatur stabilisiert sein (wichtig beim Transport

von kalten in warme Räume und umgekehrt)

* Überschreiten Sie bei keiner Messung den eingestellten

Messbereich. Sie vermeiden so Beschädigungen des Gerätes.

-2-

* Drehen Sie während einer Strom- oder Spannungsmessung

niemals am Messbereichswahlschalter, da hierdurch das Gerät

beschädigt wird.

* Messungen von Spannungen über 35V DC oder 25V AC nur in

Übereinstimmung mit den relevanten Sicherheitsbestimmungen

vornehmen. Bei höheren Spannungen können besonders

gefährliche Stromschläge auftreten.

* Ersetzen Sie die Batterie, sobald das Batteriesymbol „BAT“

aufleuchtet. Mangelnde Batterieleistung kann unpräzise

Messergebnisse hervorrufen. Stromschläge und körperliche

Schäden können die Folge sein.

* Sollten Sie das Gerät für einen längeren Zeitraum nicht benutzen,

entnehmen Sie die Batterie aus dem Batteriefach.

* Säubern Sie das Gehäuse regelmäßig mit einem feuchten

Stofftuch und einem milden Reinigungsmittel. Benutzen Sie keine

ätzenden Scheuermittel.

* Das Multimeter ist ausschließlich für Innenanwendungen

geeignet.

* Vermeiden Sie jegliche Nähe zu explosiven und entflammbaren

Stoffen.

* Öffnen des Gerätes und Wartungs- und Reparaturarbeiten dürfen

nur von qualifizierten Service-Technikern durchgeführt werden.

* Gerät nicht mit der Vorderseite auf die Werkbank oder

Arbeitsfläche legen, um Beschädigung der Bedienelemente zu

vermeiden.

* Keine technischen Veränderungen am Gerät vornehmen.

*-Messgeräte gehören nicht in Kinderhände-

Reinigung des Gerätes

Gerät nur mit einem feuchten, fusselfreien Tuch reinigen. Nur

handelsübliche Spülmittel verwenden. Beim Reinigen unbedingt

darauf achten, dass keine Flüssigkeit in das Innere des Gerätes

gelangt. Dies könnte zu einem Kurzschluss und zur Zerstörung des

Gerätes führen.

-3-

1. Einführung

Dieses Gerät ist ein kompaktes, unverwüstliches, batteriebetriebenes

tragbares 3 ½-stelliges Multimeter zum Messen von Gleich- und

Wechselspannung, Gleichstrom, Widerständen und Dioden. Der

Dual-Slope A/D-Converter verwendet CMOS-Technologie für

automatischen Nullabgleich, Polaritätswahl und Überlaufanzeige.

Voller Überlastschutz ist vorhanden.

2. Eigenschaften

* große 27 mm LCD-Anzeige

* ein einfach zu betätigender Drehschalter mit 20 Stellungen zur

Funktions- und Bereichswahl.

* Automatische Überlaufanzeige durch Ziffer "1"

* Hintergrundbeleuchtung

* Diodenprüfung mit 1 mA Teststrom

* Hold-Funktion

* Batterietest-Funktion

ACHTUNG!

Hinweis zur Benutzung der beiliegenden

Sicherheitsprüfleitungen entsprechend der Norm

IEC / EN 61010-031:2008:

Messungen im Bereich der Überspannungskategorie CAT I oder

CAT II können mit Prüfleitungen ohne Schutzkappen mit einer bis zu

18mm langen, berührbaren und metallischen Prüfspitze durchgeführt

werden, während bei Messungen im Bereich der

Überspannungskategorie CAT III oder CAT IV nur Prüfleitungen mit

aufgesetzten Schutzkappen, bedruckt mit CAT III/CAT IV,

einzusetzen sind und somit der berührbare und leitfähige Teil der

Prüfspitzen nur noch max. 4 mm lang ist.

-4-

3. Technische Daten

Genauigkeiten gemessen bei 23° C ± 5° C, unter 75 % relative

Luftfeuchte

Gleichspannung

Bereich

Genauigkeit

Auflösung

200 mV

± 0.5 % + 2 Stellen

100 µV

2000 mV 1 mV

20 V 10 mV

200 V 100 mV

600 V 1 V

Empfindlichkeit: > 1 MΩin allen Bereichen

Überlastschutz: 600 V DC oder ACeff in allen Bereichen

im 200 mV Bereich 220 Veff

Wechselspannung

Bereich

Genauigkeit

Auflösung

200 V ± 1.2 % + 10 Stellen 100 mV

600 V 1 V

Empfindlichkeit: > 1 MΩin allen Bereichen

Frequenzbereich: 45 Hz bis 450 Hz

Überlastschutz: 600 V DC oder AC

eff

in allen Bereichen

Anzeige: Durchschnitt (Effektivwert oder Sinuswelle)

Gleichstrom

Bereich

Genauigkeit

Auflösung

2000 µA ± 1,0% + 2 Stellen 1 µA

20 mA 10 µA

200 mA ± 1,2% + 2 Stellen 100 µA

10 A ± 2,0% + 2 Stellen 10 mA

Überlastschutz: µA/mA-Bereiche: 0,2A/250V- Sicherung

10A-Bereiche: 10 A/250V-Sicherung

Eingangsstrom: 10 A max.

-5-

Widerstand

Bereich

Genauigkeit

Auflösung

200 Ω

± 0.8 % + 2 Stellen

0.1 Ω

2000 Ω

1 Ω

20 kΩ

10 Ω

200 kΩ

100 Ω

2000 kΩ

± 1,0 % + 2 Stellen

1 kΩ

Leerlaufspannung: unter 2,8 V

Überlastschutz: 220 V

eff

in allen Bereichen (max. 15 sec.)

Diodentest

Bereich

Beschreibung

Testbedingungen

Anzeige zeigt unge-

fähr die Durchlass-

spannung der Diode

Prüfstrom 1 mA =

Sperrspannung 2,8

-6-

4. Allgemeine Daten

Anzeige 27 mm LCD-Anzeige, 3 ½-stellig (max.

Anzeige 1999) mit automatischer

Polaritätsanzeige)

Überlaufanzeige Ziffer "1" allein im Display

zulässige Spannung

zwischen V/Ωund Masse 600 V max.

Messfolge ca. 2 - 3 mal pro Sekunde

Temperatur für ange-

gebene Genauigkeit 23°C ± 5°C

Betriebstemperaturbereich 0°C...50°C (32°F...122°F)

Lagertemperatur-

bereich -20°C...60°C (-4°F...140°F)

Spannungsversorgung 1 x 9 V Batterie (NEDA 1604, 6F22

oder gleichwertige)

Batteriezustandsanzeige "BAT" oder "LO BAT" erscheint in der

Abmessungen (BxHxT) 70 x 150 x 50 mm inkl. Holster

Gewicht 260 g inkl. Holster

Zubehör Tasche, Prüfleitungen, Batterie und

Bedienungsanleitung

-7-

5. Bedienung

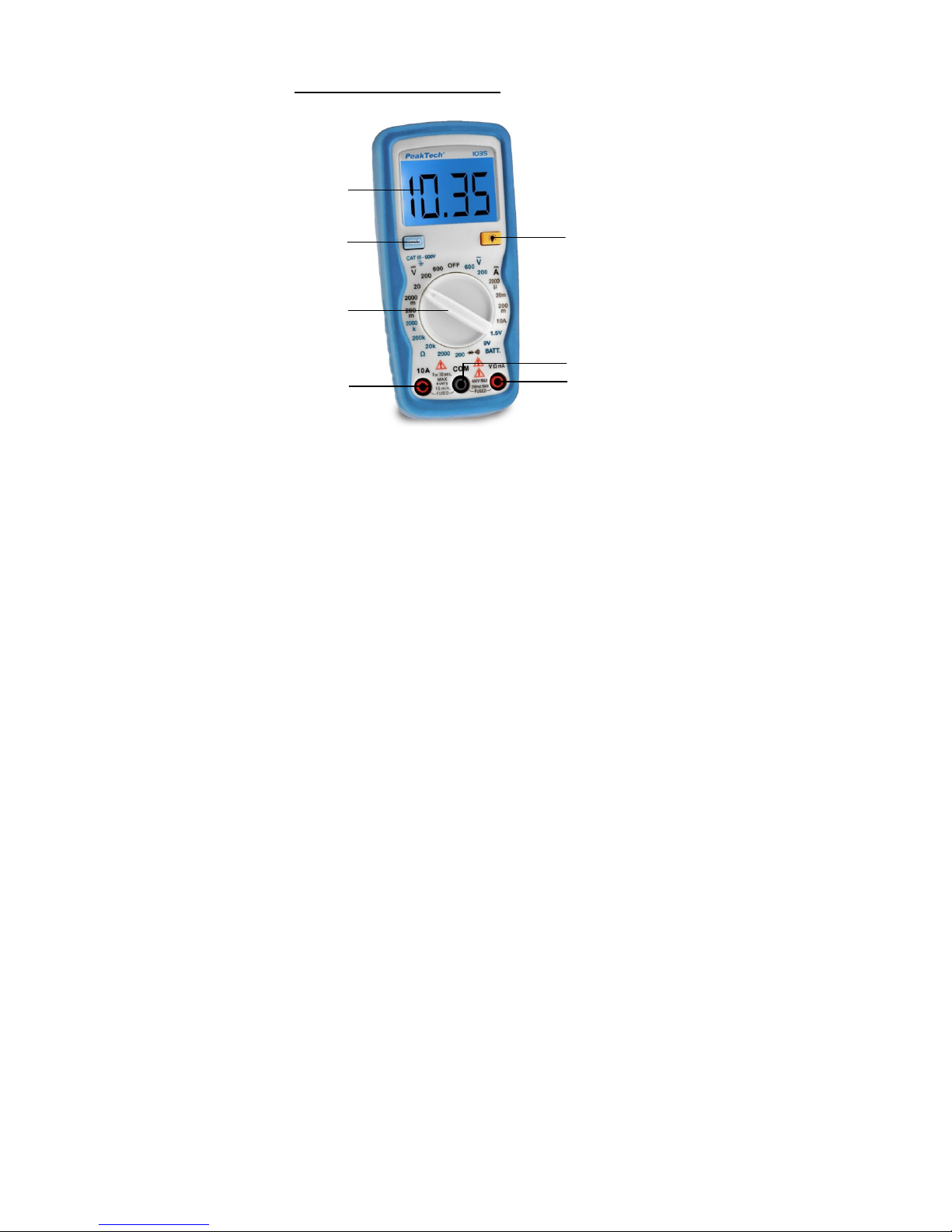

5.1. Bedienelemente und Anschlüsse

1. LCD-Anzeige

2. Funktions-/Bereichswahlschalter

3. COM-Eingangsbuchse

4. 10 A-Eingangsbuchse

5. V/Ω/mA-Eingangsbuchse

6. Data-Hold

7. Hintergrundbeleuchtung

-8-

4. 5.

6. 7.

5.2. Vorbereitungen zum Messbetrieb

1. Prüfen Sie vor der Messung die 9 V-Batterie, indem Sie das

Gerät einschalten. Ist die Batterie schwach, erscheint " BAT"

links im Display. Die Batterie muss ausgetauscht werden,

hierzu siehe Abschnitt 6 "Wartung".

2. Das Warndreieck neben den Eingangsbuchsen soll Sie

warnen, dass Messspannung oder Messstrom zum Schutz der

internen Schaltung nicht den angegebenen Wert übersteigen

dürfen.

3. Der Funktionswahlschalter sollte vor der Messung auf den

gewünschten Bereich eingestellt werden.

5.3. Gleichspannungsmessungen DC V

1. Schwarze Prüfleitung an die COM-Buchse und rote Prüfleitung

an die V/Ω/-mA -Buchse anschließen.

2. Funktionswahlschalter auf den gewünschten DC V-Bereich

einstellen. Die Polarität der roten Prüfleitung wird zusammen

mit der gemessenen Spannung im Display angezeigt.

ACHTUNG!

1. Ist der zu messende Spannungswert unbekannt, beginnen Sie

mit dem höchsten Bereich und schalten dann jeweils auf einen

niedrigeren Bereich zurück.

2. Wird nur die Ziffer "1" angezeigt, ist der Messwert größer als

der Bereich und der Funktionswahlschalter muss auf einen

höheren Bereich gestellt werden.

3. Vorsicht! Legen Sie nicht mehr als 600 V an den Eingang.

Eine Anzeige bei höherer Spannung ist möglich, jedoch kann

das Instrument dabei zerstört werden.

4. Gehen Sie äußerst vorsichtig vor beim Messen hoher Span-

nungen, um Berührungen mit Hochspannung zu vermeiden.

-9-

Altri manuali per 1035

Indice

Lingue:

Altri manuali PeakTech Multimetro

PeakTech

PeakTech 3415 USB DMM Manuale utente

PeakTech

PeakTech 3320 Manuale utente

PeakTech

PeakTech 4390 Manuale utente

PeakTech

PeakTech 2025 A Manuale utente

PeakTech

PeakTech 3315 USB Manuale utente

PeakTech

PeakTech 2015 Manuale utente

PeakTech

PeakTech 1020 A Manuale utente

PeakTech

PeakTech 1075 Manuale utente

PeakTech

PeakTech 3355 Manuale utente

PeakTech

PeakTech 3440 Manuale utente

PeakTech

PeakTech 3410 Manuale utente

PeakTech

PeakTech 4955 Manuale utente

PeakTech

PeakTech 2005 A Manuale utente

PeakTech

PeakTech 3131eff Manuale utente

PeakTech

PeakTech 3441 Manuale utente

PeakTech

PeakTech 3365 Manuale utente

PeakTech

PeakTech PeakTech 3443 Manuale utente

PeakTech

PeakTech 4000 Manuale per l'uso e la cura

PeakTech

PeakTech 2015 A Manuale utente

PeakTech

PeakTech 4075 Manuale utente

PeakTech

PeakTech 1035 Manuale utente

PeakTech

PeakTech 3385 Manuale utente

PeakTech

PeakTech 3340 Manuale utente

PeakTech

PeakTech 2015 Manuale utente

Manuali Multimetro popolari di altre marche

Agilent Technologies

Agilent Technologies 34420A Manuale utente

Fluke

Fluke 83 Manuale utente

Hameg

Hameg HM 8012 Manuale utente

Mastech

Mastech MY70 Manuale utente

Steren

Steren MUL-300 Manuale utente

Somogyi Elektronic

Somogyi Elektronic home SMA 92 Manuale utente

Gossen MetraWatt

Gossen MetraWatt METRAmax 6 Manuale utente

YOKOGAWA

YOKOGAWA 90050B Manuale utente

Gossen MetraWatt

Gossen MetraWatt METRALINE DMM16 Manuale utente

Fluke

Fluke 8846A Manuale operativo e di manutenzione

Tempo Communications

Tempo Communications MM200 Manuale utente

Elenco Electronics

Elenco Electronics CM-1555 Manuale utente

Mastech

Mastech MS8238C Manuale utente

SDAR

SDAR 830A, 830B, 830D, 830C Manuale utente

RS PRO

RS PRO RS-9519BT Manuale utente

BGS technic

BGS technic 8890 Manuale utente

Amprobe

Amprobe Hexagon 60 Manuale utente

Morris

Morris 57074 Manuale utente
