PeakTech PeakTech 3443 Manuale utente
PeakTech®3443
PeakTech®3444
PeakTech®3445
Bedienungsanleitung /
Operation Manual
Digital-Multimeter
1. Sicherheitshinweise
Dieses Gerät erfüllt die EU-Bestimmungen 2014/30/EU
(elektromagnetische Kompatibilität) und 2014/35/EU
(Niederspannung) entsprechend der Festlegung im Nachtrag
2014/32/EU (CE-Zeichen).
Überspannungskategorie III 1000V; Überspannungskategorie IV
600V;
Verschmutzungsgrad 2.
CAT I: Signalebene, Telekommunikation, elektronische Geräte
mit geringen transienten Überspannungen
CAT II: Für Hausgeräte, Netzsteckdosen, portable Instrumente
etc.
CAT III: Versorgung durch ein unterirdisches Kabel; Festinstallierte
Schalter, Sicherungsautomaten, Steckdosen oder Schütze
CAT IV: Geräte und Einrichtungen, welche z.B. über Freileitungen
versorgt werden und damit einer stärkeren
Blitzbeeinflussung ausgesetzt sind. Hierunter fallen z.B.
Hauptschalter am Stromeingang, Überspannungsableiter,
Stromverbrauchszähler und Rundsteuerempfänger
Zur Betriebssicherheit des Gerätes und zur Vermeidung von
schweren Verletzungen durch Strom- oder Spannungsüberschläge
bzw. Kurzschlüsse sind nachfolgend aufgeführte
Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu
beachten.
Schäden, die durch Nichtbeachtung dieser Hinweise entstehen, sind
von Ansprüchen jeglicher Art ausgeschlossen.
Dieses Gerät darf nicht in hochenergetischen Schaltungen
verwendet werden.
Gerät nicht auf feuchten oder nassen Untergrund stellen.
Keine Flüssigkeiten auf dem Gerät abstellen (Kurzschlussgefahr
beim Umkippen des Gerätes)
-1-
Gerät nicht in der Nähe starker magnetischer Felder (Motoren,
Transformatoren usw.) betreiben
maximal zulässige Eingangsspannung von 1000V DC/AC nicht
überschreiten.
maximal zulässige Eingangswerte unter keinen Umständen
überschreiten (schwere Verletzungsgefahr und/oder Zerstörung
des Gerätes)
Die angegebenen maximalen Eingangsspannungen dürfen nicht
überschritten werden. Falls nicht zweifelsfrei ausgeschlossen
werden kann, dass diese Spannungsspitzen durch den Einfluss
von transienten Störungen oder aus anderen Gründen
überschritten werden muss die Messspannung entsprechend
(10:1) vorgedämpft werden.
Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig
geschlossen ist.
Defekte Sicherungen nur mit einer dem Originalwert
entsprechenden Sicherung ersetzen. Sicherung oder
Sicherungshalter niemals kurzschließen.
Vor dem Umschalten auf eine andere Messfunktion
Prüfleitungen oder Tastkopf von der Messschaltung abkoppeln.
Keine Spannungsquellen über die µA/mA, 10A –und COM-
Eingänge anlegen. Bei Nichtbeachtung droht Verletzungsgefahr
und/oder die Gefahr der Beschädigung des Multimeters.
Der 10A-Bereich ist durch eine 10A/1000V-Sicherung
abgesichert.
Bei Widerstandsmessungen keine Spannungen anlegen!
Keine Strommessungen im Spannungsbereich (V/Ω)
vornehmen.
Gerät, Prüfleitungen und sonstiges Zubehör vor Inbetriebnahme
auf eventuelle Schäden bzw. blanke oder geknickte Kabel und
Drähte überprüfen. Im Zweifelsfalle keine Messungen
vornehmen.
Verwenden Sie ausschließlich 4mm-Sicherheitstestkabelsätze,
um eine einwandfreie Funktion des Gerätes zu gewährleisten.
-2-
Messarbeiten nur in trockener Kleidung und vorzugsweise in
Gummischuhen bzw. auf einer Isoliermatte durchführen.
Messspitzen der Prüfleitungen nicht berühren.
Warnhinweise am Gerät unbedingt beachten.
Gerät darf nicht unbeaufsichtigt betrieben werden
Bei unbekannten Messgrößen vor der Messung auf den
höchsten Messbereich umschalten.
Gerät keinen extremen Temperaturen, direkter
Sonneneinstrahlung, extremer Luftfeuchtigkeit oder Nässe
aussetzen.
Starke Erschütterung vermeiden.
Heiße Lötpistolen aus der unmittelbaren Nähe des Gerätes
fernhalten.
Vor Aufnahme des Messbetriebes sollte das Gerät auf die
Umgebungstemperatur stabilisiert sein (wichtig beim Transport
von kalten in warme Räume und umgekehrt)
Überschreiten Sie bei keiner Messung den eingestellten
Messbereich. Sie vermeiden so Beschädigungen des Gerätes.
Drehen Sie während einer Strom –oder Spannungs-messung
niemals am Messbereichswahlschalter, da hierdurch das Gerät
beschädigt wird.
Messungen von Spannungen über 35V DC oder 25V AC nur in
Übereinstimmung mit den relevanten Sicherheitsbestimmungen
vornehmen. Bei höheren Spannungen können besonders
gefährliche Stromschläge auftreten.
Ersetzen Sie die Batterie, sobald das Batteriesymbol „BAT“
aufleuchtet. Mangelnde Batterieleistung kann unpräzise
Messergebnisse hervorrufen. Stromschläge und körperliche
Schäden können die Folge sein.
Sollten Sie das Gerät für einen längeren Zeitraum nicht
benutzen, entnehmen Sie die Batterie aus dem Batteriefach.
Säubern Sie das Gehäuse regelmäßig mit einem feuchten
Stofftuch und einem milden Reinigungsmittel. Benutzen Sie
keine ätzenden Scheuermittel.
-3-
Dieses Gerät ist ausschließlich für Innenanwendungen geeignet.
Vermeiden Sie jegliche Nähe zu explosiven und entflammbaren
Stoffen.
Öffnen des Gerätes und Wartungs –und Reparatur-arbeiten
dürfen nur von qualifizierten Service-Technikern durchgeführt
werden.
Gerät nicht mit der Vorderseite auf die Werkbank oder
Arbeitsfläche legen, um Beschädigung der Bedienelemente zu
vermeiden.
Keine technischen Veränderungen am Gerät vornehmen.
- Messgeräte gehören nicht in Kinderhände –
Reinigung des Gerätes:
Gerät nur mit einem feuchten, fusselfreien Tuch reinigen. Nur
handelsübliche Spülmittel verwenden.
Beim Reinigen unbedingt darauf achten, dass keine Flüssigkeit in
das Innere des Gerätes gelangt. Dies könnte zu einem Kurzschluss
und zur Zerstörung des Gerätes führen.
-4-
1.1 Einleitung
Diese neue Serie von “Heavy Duty“ Multimetern ist für alle
Messaufgaben im Innen- und Außenbereich geeignet und durch sein
stoß- und schlagfestes, wasserdichtes (IP67) Gehäuse für höchste
Beanspruchung ausgelegt.
Als einzigartige Besonderheit verfügt diese Serie neben der
obligatorischen Hintergrundbeleuchtung der Digitalanzeige und einer
LED Taschenlampe auch über eine beleuchtete Beschriftung der
Messbereichswahl, damit diese Geräte auch bei absoluter Dunkelheit
verwendet werden können.
Abgerundet werden diese praktischen Features noch von der Vielzahl an
elektronischen Messfunktionen, dem umfangreichen Zubehör und der
hohen Gerätesicherheit mit Überspannungskategorie CAT III 1000V und
CAT IV 600V.
Das P3444 & 3445 verfügt gegenüber dem P3443 zudem über eine
TrueRMS Messung und das P 3445 über eine Bluetooth 4.0 Schnittstelle
zur Datenübertragung auf Mobiltelefone.
1.2 Maximal zulässige Eingangswerte
Funktion
Überlastschutz
DCV / ACV
1000V DC/ACeff
DCA / ACA (µA/mA)
DCA / ACA (10 A)
800mA / 1000V
10 A / 1000V
Widerstand
600V DC/ACeff
Diode / Durchgang
600V DC/ACeff
Kapazität
600V DC/ACeff
Frequenz
600V DC/ACeff
Temperatur
600V DC/ACeff
Überspannungsschutz: 8kV Spitze nach EN 61010
-5-
1.3. Sicherheitssymbole und Hinweise am Gerät
Achtung! Entsprechende(n) Abschnitt(e) in der
Bedienungsanleitung nachlesen. Nichtbeachtung
birgt Verletzungsgefahr und/oder die Gefahr der
Beschädigung des Gerätes.
max. zulässige Spannungsdifferenz von 1000 V
DC/ACeff zwischen COM-/ V-/ bzw. Ohm-Eingang
und Erde aus Sicherheitsgründen nicht
überschreiten.
Gefährlich hohe Spannung zwischen den Eingängen.
Extreme Vorsicht bei der Messung. Eingänge und
Messspitzen nicht berühren. Sicherheitshinweise in
der Bedienungsanleitung beachten!
~
Wechselspannung –Strom (AC)
Gleichspannung –Strom (DC)
AC oder DC
Erde
Doppelt isoliert
Sicherung
Entspricht den Richtlinien der europäischen Union
Achtung!
Mögliche Gefahrenquelle. Sicherheitsvorschriften unbedingt beachten.
Bei Nichtbeachtung besteht u. U. Verletzungs- oder Lebensgefahr
und/oder die Gefahr der Beschädigung des Gerätes.
-6-
2. Bedienelemente und Anschlüsse am Gerät

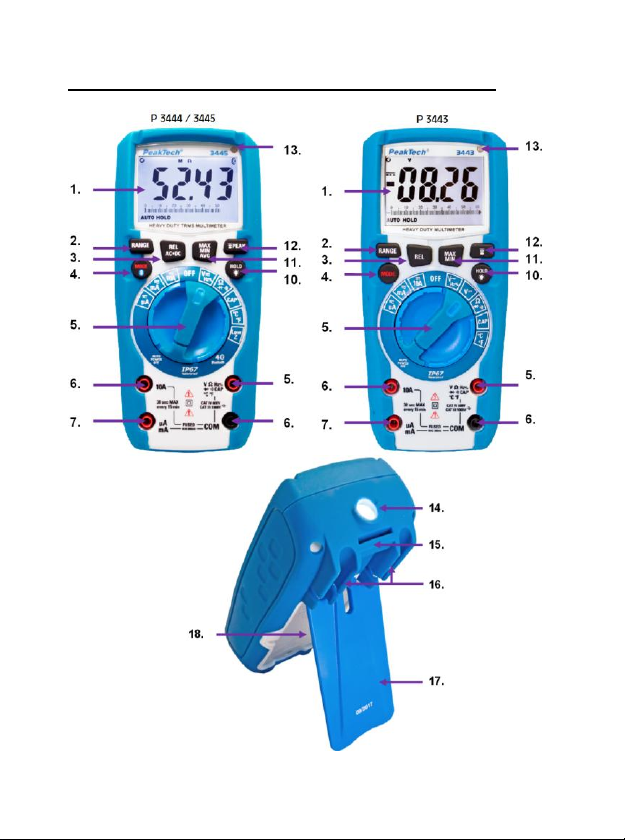

-7-
1. LCD-Display mit einer Anzeige von max. 6.000 Stellen
2. RANGE-Taste: Umschaltung auf manuelle Bereichswahl
3. REL/AC+DC-Taste: Zum Einschalten der Relativwertfunktion
(Nullstellung) und der AC+DC Funktion (Nur P3445)
4. MODE-/Bluetooth-Taste: Zum Umschalten der Messfuktionen
und Einschalten der Bluetooth Schnittstelle (nur P3445).
5. Drehwahlschalter: Zur Messbereichswahl.
6. 10A Buchse: AC/DC Strommessungen bis 10A
7. µA/mA Buchse: AC/DC Strommessungen bis 800mA
8. COM-Buchse: Zum Anschluss der korrespondierenden
schwarzen Messleitung am Bezugspunkt.
9. V/Ω/CAP/Hz%/Temp- Buchse: Zum Anschluss der roten
Messleitung
10. HOLD/ Backlight-Taste: Zum Ein-/Ausschalten der
Messwerthaltefunktion (kurz drücken) oder der
Hintergrundbeleuchtung (lang drücken)
11. MAX/MIN/AVG: Minimalwert-, Maximalwertfunktion
einschalten oder AVG-Durchschnittswert (nur P3445)
12. LED/PEAK-Taste: Zum Einschalten der LED-Taschenlampe
oder Peak-Funktion (nur P3445)
13. Photodiode für Hintergrundbeleuchtung
14. LED-Taschenlampe an der Strinseite
15. Befestigungsschnalle für Halterung
16. Halterung für Prüfleitungen
17. Standbein zum Aufstellen des Gerätes
18. Batteriefach und Schmelzsicherungen
-8-
3. Hinweise zur Inbetriebnahme des Gerätes
Achtung!
Messungen an Schaltungen mit hohen Spannungen (AC und DC)
mit äußerster Vorsicht und nur in Übereinstimmung mit den
relevanten Sicherheitsbestimmungen vornehmen. Gerät nach
Beendigung des Messbetriebes stets ausschalten. Das Messgerät
verfügt über eine interne Abschaltautomatik die das Gerät
automatisch ca. 15 Minuten nach dem letzten Betätigen einer Taste
ausschaltet. Bei Aufleuchten des Überlaufsymbols OL übersteigt der
gemessene Wert den gewählten Eingangsbereich. Bei Umschaltung
auf einen höheren Messbereich erlischt die Anzeige automatisch.
3.1. Vorbereitung zum Messbetrieb
1. Prüfen Sie vor der Messung die Versorgungsspannung der
Batterien. Ist sie zu schwach, erscheint das Batteriesymbol
rechts oben und die Batterien (4x1,5V AAA) müssen ersetzt
werden.
2. Das Warndreieck neben den Eingangsbuchsen soll Sie warnen,
dass Messspannung oder Messstrom zum Schutz der internen
Schaltung nicht den angegebenen Wert übersteigen dürfen.
3. Der Funktionswahlschalter sollte vor der Messung auf den
gewünschten Bereich eingestellt werden.
Hinweis:
In den niederen AC-/DC-Messbereichen können bei nicht
angeschlossenen Prüfleitungen u.U. ein beliebig sich ändernder
Phantomwert in der LCD-Anzeige erscheinen. Dies ist bei Geräten
mit hoher Empfindlichkeit und Eingangsimpedanz normal und für die
Messgenauigkeit bedeutungslos. Diese springenden Messwerte
verschwinden auch bei Kurzschluss der Prüfleitungen oder
Anschluss des Messobjektes.
-9-
Questo manuale è adatto per i seguenti modelli
2
Indice
Lingue:
Altri manuali PeakTech Multimetro
PeakTech
PeakTech 1075 Manuale utente
PeakTech
PeakTech 3450 Manuale utente
PeakTech
PeakTech 4390 Manuale utente
PeakTech
PeakTech 4955 Manuale utente
PeakTech
PeakTech 2005 A Manuale utente
PeakTech
PeakTech 3320 Manuale utente
PeakTech
PeakTech 3410 Manuale utente
PeakTech
PeakTech 4000 Manuale per l'uso e la cura
PeakTech
PeakTech P 4095 Manuale del proprietario
PeakTech
PeakTech 3336 Manuale utente
PeakTech
PeakTech 3415 USB DMM Manuale utente
PeakTech
PeakTech 3440 Manuale utente
PeakTech
PeakTech 2005 Manuale utente
PeakTech
PeakTech 1020 Manuale utente
PeakTech
PeakTech PeakTech 3445 Manuale utente
PeakTech
PeakTech 3320 Manuale utente
PeakTech
PeakTech 2015 Manuale utente
PeakTech
PeakTech 1020 Manuale utente
PeakTech
PeakTech 1070 Manuale utente
PeakTech
PeakTech 3385 Manuale utente
Manuali Multimetro popolari di altre marche
Gossen MetraWatt
Gossen MetraWatt METRAmax 6 Manuale utente
YOKOGAWA
YOKOGAWA 90050B Manuale utente
Gossen MetraWatt
Gossen MetraWatt METRALINE DMM16 Manuale utente
Fluke
Fluke 8846A Manuale operativo e di manutenzione
Tempo Communications
Tempo Communications MM200 Manuale utente
Elenco Electronics
Elenco Electronics CM-1555 Manuale utente
