Pegasus W600 series Manuale utente
9A2841
シリンダーベッド型偏平縫いミシン
Cylinder bed interlock stitch machine
取扱説明書
INSTRUCTIONS
W600
Series
MODELS: W664-01M
W664-03M
W664-05M
W664-08M
W664-08N
W664-35N
はじめに
このたびは、ペガサス W600 シリーズミシンをお買
い上げいただき、ありがとうございます。
ミシンをお使いになる前に、この説明書をよくお読み
いただき、末ながくご愛用くださいますようお願い致
します。
なお、この説明書にはミシンを効率的にご使用いただ
くために、日常の点検事項と、安全に関する注意事項
を載せています。
日常のミシンの点検と同時に、皆様ご自身の安全にも
十分ご配慮くださいますようお願い致します。
INTRODUCTION
Thank you very much for purchasing Pegasus
W600 Series machine.
This instruction manual describes daily routine
maintenance and safety precautions to keep the
machine in the best possible conditions.
Please study this manual very carefully before
operating the machine.
◯
1
◯
2
CAUTION
OBSERVE THESE SAFETY PRECAUTIONS
Though Pegasus takes the utmost care to produce
safe sewing machines and devices, operators should
follow these basic safety rules.
●To prevent accidents, do not remove safety
devices or parts while operating the machine.
●Do not leave tools or other unnecessary objects
on the machine table while operating the
machine.
●Before maintenance, adjusting, cleaning,
threading or replacing the needle, and to prevent
accidents, be sure the power is turned off. Check
that the machine will not operate when the pedal
is pressed.

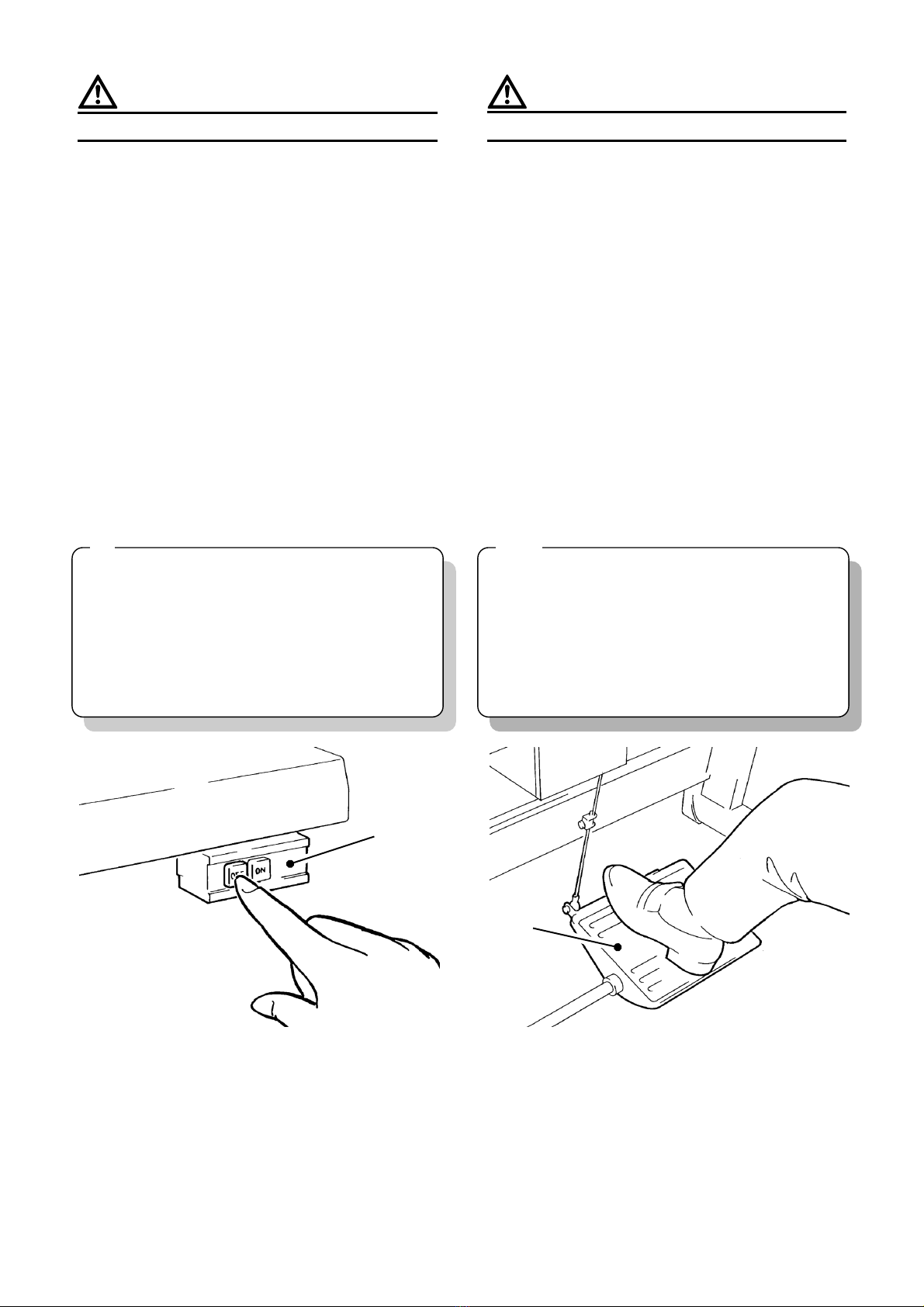

Note
In case a crutch type motor is used, it will keep on
rotating by inertia after turning off power supply①.
If the machine pedal ②is stepped on inadvertently,
it is dangerous because the machine will move
unexpectedly. Keep on stepping on the machine
pedal②until the machine comes to a stop after
turning off power supply ①.
●Turn the power off before leaving the machine
table.
●In the event of a power failure, be sure to turn the
machine off.
●Check that the machine is securely grounded.
安全のために
ミシン本体及び装置は、安全のために十分配慮して
ありますが、基本的な操作手順を守って、安全に作
業して下さい。
●安全のための装置や部品を取り外して使用するこ
とは、非常に危険ですので絶対に取り外して使用
しないで下さい。
●ミシンを使用するときは、ミシンテーブルの上に
道具や工具、その他縫製に必要の無いものを置か
ないで下さい。
●ミシンの点検や調節、掃除、糸通し、針の交換な
どをするときは、事故防止のため必ず電源を切っ
て、ミシンペダルを踏んでもミシンが動かないこ
とを確かめてから行って下さい。
注
クラッチ式モーターをご使用の場合には、電源①を
切った後もモーターは慣性で暫く回り続けます。こ
の時不注意でミシンペダル②を踏むと不意にミシン
が作動しますので危険です。
電源①を切った後も、ミシンが停止するまでミシン
ペダル②を踏みつづけて下さい。
●ミシンテーブルを離れるときは、必ず電源を切っ
て下さい。
●停電したときは、必ず電源を切って下さい。
●感電防止の為、接地は必ず行ってください。
■ご使用の前に
BEFORE OPERATING
○給油
Lubrication 2
○手差し給油
Manual lubrication 3
○ HR 装置への給油
Filling the HR device with silicon oil 4
○糸の通し方
Threading 5
○糸通し図
Threading diagram 6
■試し縫い
TEST SEWING
○押ェ圧力の調節
Presser foot pressure 7
○差動比の調節
Diff. feed ratio adjustment 8
○縫い目長さの調節
Stitch length adjustment 9
○糸調子の調節
Thread tension 10
■ご使用中の保全
MAINTENANCE DURING USE
○ミシンの掃除
Cleaning the machine 11
○針の取り替え
Replacing the needle 12
○オイル循環の点検
Checking the oil circulation 13
○オイルエレメントの点検と交換
Checking and replacing the oil filter 14
○オイル交換
Replacing the oil 15
目次
CONTENTS
1
2
H
L
HIGH SPEED SEWING MACHINE OIL
給油
Lubrication
ご使用の前に
BEFORE OPERATING
油の量は､油面が H 線と L 線の間にくるよう
に入れてください｡
油面が L 線より下がった場合は､油を補給し
てください｡
注: 油は、当社指定の「HIGH SPEED
SEWING MACHINE OIL」をご使用くださ
い。(ISO 粘度グレード VG22 に相当)
After filing the oil pan, the oil surface should
lie between (H) and (L) lines.
Add oil, when the oil surface reaches or goes
below (L).
Note: Use Pegasus recommended oil
「HIGH SPEED SEWING MACHINE
OIL」(ISO VG22).
3
HIGH SPEED SEWING MACHINE OIL

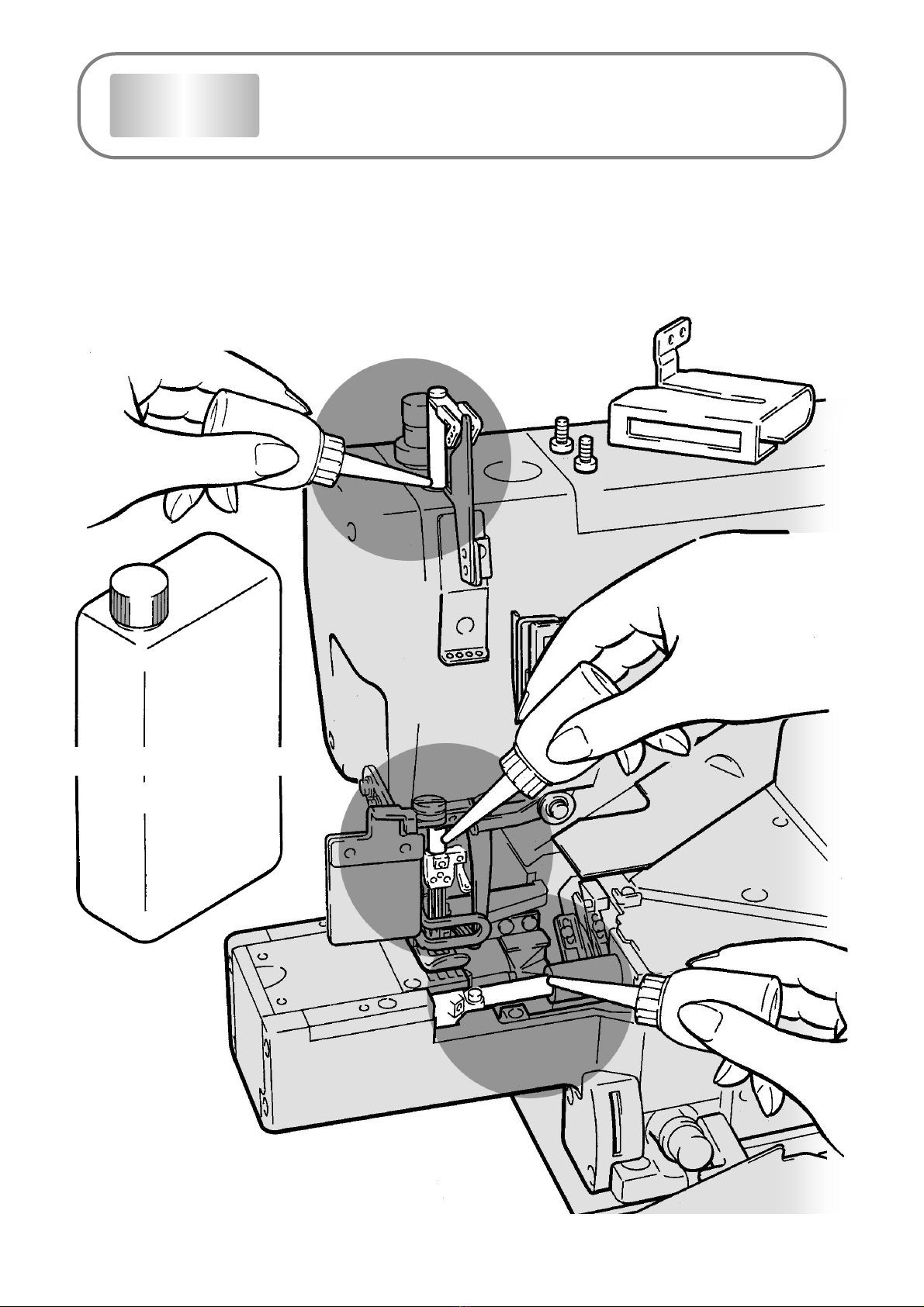

手差し給油
Manual lublication
ご使用の前に
BEFORE OPERATING
Apply 2 or 3 drops of oil by hand when the
machine is used for the first time or has been
left unused for some time.
Note: Use Pegasus recommended oil
「HIGH SPEED SEWING MACHINE
OIL」(ISO VG22).
手差し給油は､はじめて使用するときと､暫く
使わなかったときに 2 〜 3 滴給油してくださ
い｡
注: 油は、当社指定の「HIGH SPEED
SEWING MACHINE OIL」をご使用くださ
い。(ISO 粘度グレード VG22 に相当)
4
HR 装置への給油
Filling the HR device with silicon oil
ご使用の前に
BEFORE OPERATING
糸切れ、地糸切れ防止のために、HR 装置へ
の給油は早めにしてください。
注: シリコンオイルは、当社指定のオイル
〔日本ユニカー(株)L45(10)をご使用く
ださい。〕
Fill the HR device with oil befor it is too low in
order to prevent needle thread breakage and
fabric damage.
Note: Use Pegasus recommended silicon oil.
〔UNION CARBIDE CORPORATION
UCC L-45(10)〕
5
◯
3
アイガードとカバー(3ケ所)を開けてください｡
Open the eye guard and three covers.
針糸
糸の結び目を針の手前
まで引き出し､一旦結び
目を切り落としてから
改めて針に通し直して
ください｡
Needle thread
Trim the knots off neatly
before passing through
the eye of the needle to
rethread.
ミシンに糸が通っていない場合には､
糸通し図を見て正しく糸を通してく
ださい｡(6頁)
Be sure to thread the machine correctly
by referring to the threading diagram.
(See page 6)
ルーパー糸、上飾り糸
結び目が出てくるまで糸を引き
出してから､先端をハサミで切
り揃えてください｡
Looper thread, Top cover thread
Trim the knots off neatly after
passing through the eye of the
looper.
◯
1押す。(下糸繰りが
跳ね上がります。)
Press down. (The
looper thread take-
up lifts up.)
◯
2◯
4
糸を通した後、
押し戻す。
Replace the looper
thread take-up after
threading.
あらかじめ通してある糸に
縫製用の糸を結んでください｡
Knot the preset thread and the
thread being used together to
thread the machine.
◯
5
◯
6
糸の通し方
Threading
ご使用の前に
BEFORE OPERATING
6
◯
A
◯
B◯
C
◯
1
◯
2
飾り糸がゆるみすぎる場合＝◯
A
◯
Aに通してもゆるみすぎる場合＝◯
B
If the top cover thread is too loose, thread the guide by
referring to line ◯
A. If the top cover thread is still too
loose, thread the guide by referring to line ◯
B.
飾り糸がしまりすぎる場合=◯
C
If the top cover thread is too
tight, thread the guide by referring
to line ◯
C.
◯
1
◯
D
◯
2
伸びの大きい糸を通す場合。＝◯
D
◯
D: For more stretchable thread.
通常の糸通し
Normal threading

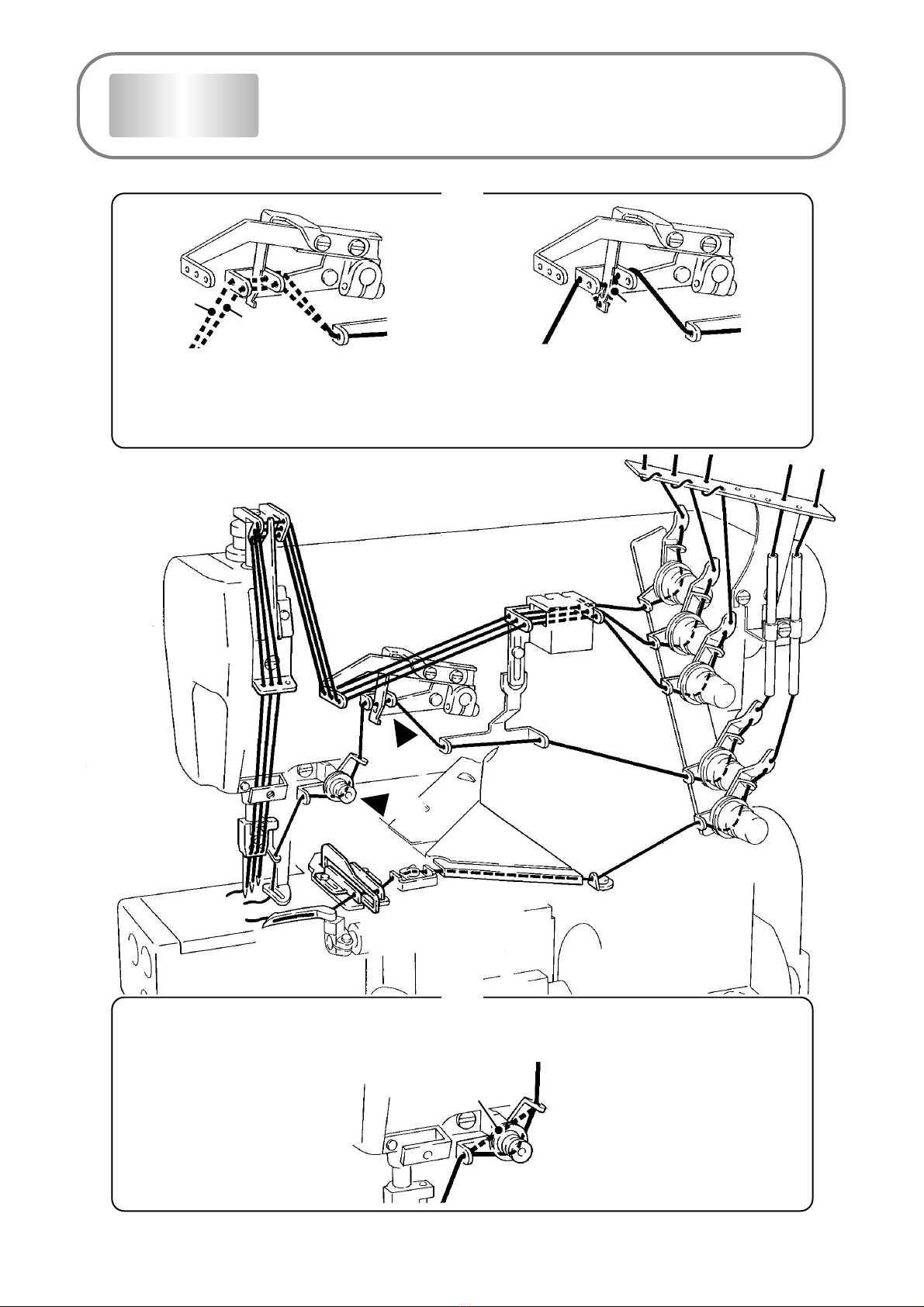

糸通し図
Threading diagram
ご使用の前に
BEFORE OPERATING
