POLMAR MINI Manuale utente

MINI

RICETRASMETTITORE

PMR446

PMR446 TRANSCEIVER

Manuale d’uso

User’s manual

Importato e distribuito da Polmar srl

Sommario

Caratteristiche principali 6

Funzioni e descrizione pannelli 7

Descrizione del display 8

Preparazione per l’uso 9

Ricarica del pacco batterie 10

Istruzioni operative 11

Pulsanti funzione 11

Combinazione tasti funzione 12

Descrizione Menu 13

Descrizione Funzioni Menu ed impostazioni 14

1 Selezione RX CODE 14

2 Selezione TX CODE 14

3 Impostazione del livello di squelch SQL 14

4 Blocco trasmissione su canale occupato (BCLO) 15

5 Retroilluminazione display 15

6 Funzione power saving SAVE 16

7 Impostazione toni tastiera KTONE 16

8 Impostazione auto spegnimento APO 17

9 TOT – Time-Out Timer 17

10 Funzione VOX – Voice-operated Setting 18

11 Commutazione automatica Radio 18

X Altre prestazione ed impostazioni 19

Operazioni con il canale di emergenza 19

Radio (FM) 19

Analisi dei possibili malfunzionamenti 21

Manutenzione 22

Speciche Tecniche 23

Tabella dei toni CTCSS/CTCSS tones 45

Tabella dei toni DCS/DCS tones 45

Dichiarazione di Conformità 47

Informazioni sull’utilizzo degli apparati PMR446 48

Grazie per avere acquistato questo ricetrasmettitore POLMAR.

Siamo certi che questo ricetrasmettitore di facile utilizzo vi

garantirà comunicazioni afdabili e sicure.

Disimballaggio e verica dei componenti

Disimballare con molta cura il ricetrasmettitore vericando

che sino presenti all’interno tutti gli accessori forniti in do-

tazione.

Nel caso venisse riscontrata qualche rottura o mancanza di

qualche parte, si consiglia di contattare immediatamente il

vostro rivenditore di ducia per la dovuta assistenza.

Elenco accessori in dotazione: gancio da cintura, cinghiello da

polso, pacco batterie al Litio, caricabatterie, manuale d’uso.

PRECAUZIONI

Prima di usare il ricetrasmettitore, leggere attentamente il

presente manuale. Conservare il manuale d’istruzione: con-

tiene istruzioni importanti pertinenti la sicurezza e l’uso.

Per la manutenzione rivolgersi esclusivamente a personale

qualicato.

Non utilizzare il ricetrasmettitore o ricaricare le batterie in

atmosfera esplosiva (presenza di gas, polveri, fumi, ecc.).

Spegnere il ricetrasmettitore mentre si carica carburante o

ci si trova presso una stazione di rifornimento.

Non manomettere o tentare di modicare il ricetrasmettitore.

Non collocare il ricetrasmettitore in aree eccessivamente

polverose, umide o su superci instabili.

Se l’apparato deve essere riposto per un lungo periodo, si

raccomada di togliere il pacco batteria; questo per evitare

di trovarlo scarico al momento dell’uso.

Con l’apparato commutato in trasmissione evitare che l’an-

tenna sia in prossimità o che venga in contatto della pelle

della faccia o sugli occhi. L’apparato darà il maggior ren-

dimento se mantenuto verticale con il microfono ad una

distanza di 5 - 10 centimetri dalla bocca.

Danno all’udito! Nel caso la ricezione avvenga median-

te cufe, auricolari ecc. limitare il livello del volume. Un

ascolto prolungato a volume spinto danneggia l’udito. Se

dopo un certo uso si riscontrassero dei schi alle orecchie

ridurre il volume o non ricorrere più all’uso delle cufe.

NON alimentare l’apparato con una tensione alternata. Sus-

siste il pericolo di incendio oltre che al sicuro danneggia-

mento del ricetrasmettitore

NON azionare il pulsante PTT se non necessario

NON usare il ricetrasmettitore mentre si è alla guida di un

veicolo. Al ne di prevenire incidenti prestare la massima

attenzione alla guida

Evitare di riporre il ricetrasmettitore esposto ai raggi solari

né di usarlo con temperature al di sotto dei -20°C o supe-

riori a +55°C.

Caratteristiche principali

Menu semplicati per facilitare le operazioni

Pacco batterie al Litio 3.7V 1200mAh

Copertura frequenza: 446,00625 - 446,09375 MHz

CTCSS (40) e DCS (83)

Canali: 8 + 8

Timer TOT (Time-Out-Timer)

OFF-15/30/45/60/75/90.../600 s

Funzione VOX OFF/1/2/3

Funzione Audio-call (1750KHz)

Canale di emergenza (allarme emergenza)

Blocco su canale occupato (BCLO)

Ricezione e trasmissione dei codici CTCSS/DTCS

Scansioni canali

Impostazione del livello dello squelch (livello 0-4)

Indicatore Segnale/Potenza

Retroilluminazione Attivabile/Disattivabile

Funzione Power-Save

Funzione Monitor

Auto-test alla accensione e verica della tensione di batteria

Avviso batteria scarica

Toni di conferma pressione pulsanti

Autospegnimento (APO)

Radio FM incorporata (88-108 MHz)

•

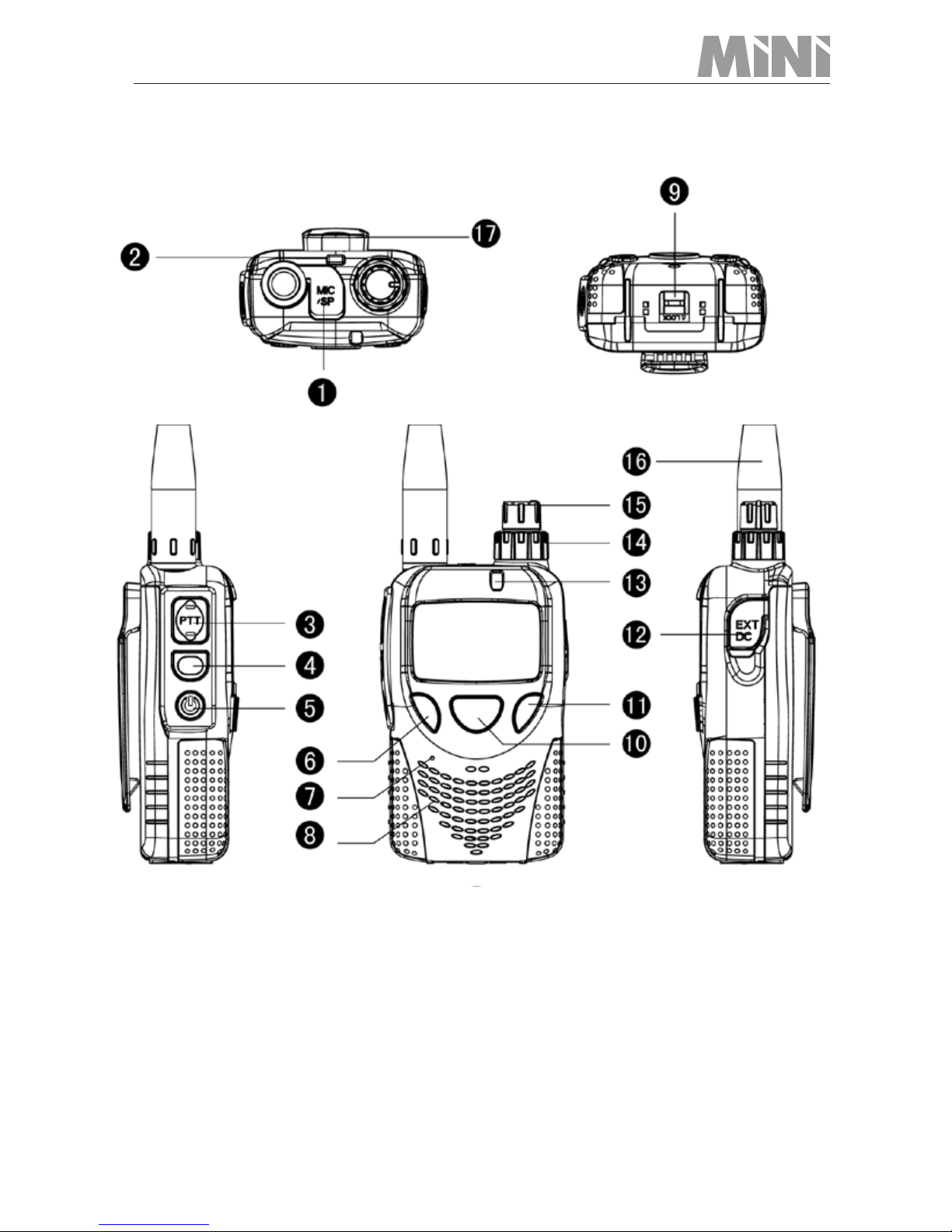

Funzioni e descrizione pannelli

1 Presa microfono

2 Foro per cinghiello

3 Pulsante PTT

4 Pulsante Monitor/FM

5 Pulsante accensione

6 Pulsante F (Funzione)

7 Microfono

8 Altoparlante

9 Vano batteria

10 Pulsante MODE

11 Pulsante MR

12 Jack caricabatteria

13 Indicatore luminoso

14 Selettore (DIAL)

15 Volume

16 Antenna

17 Clip da cintura

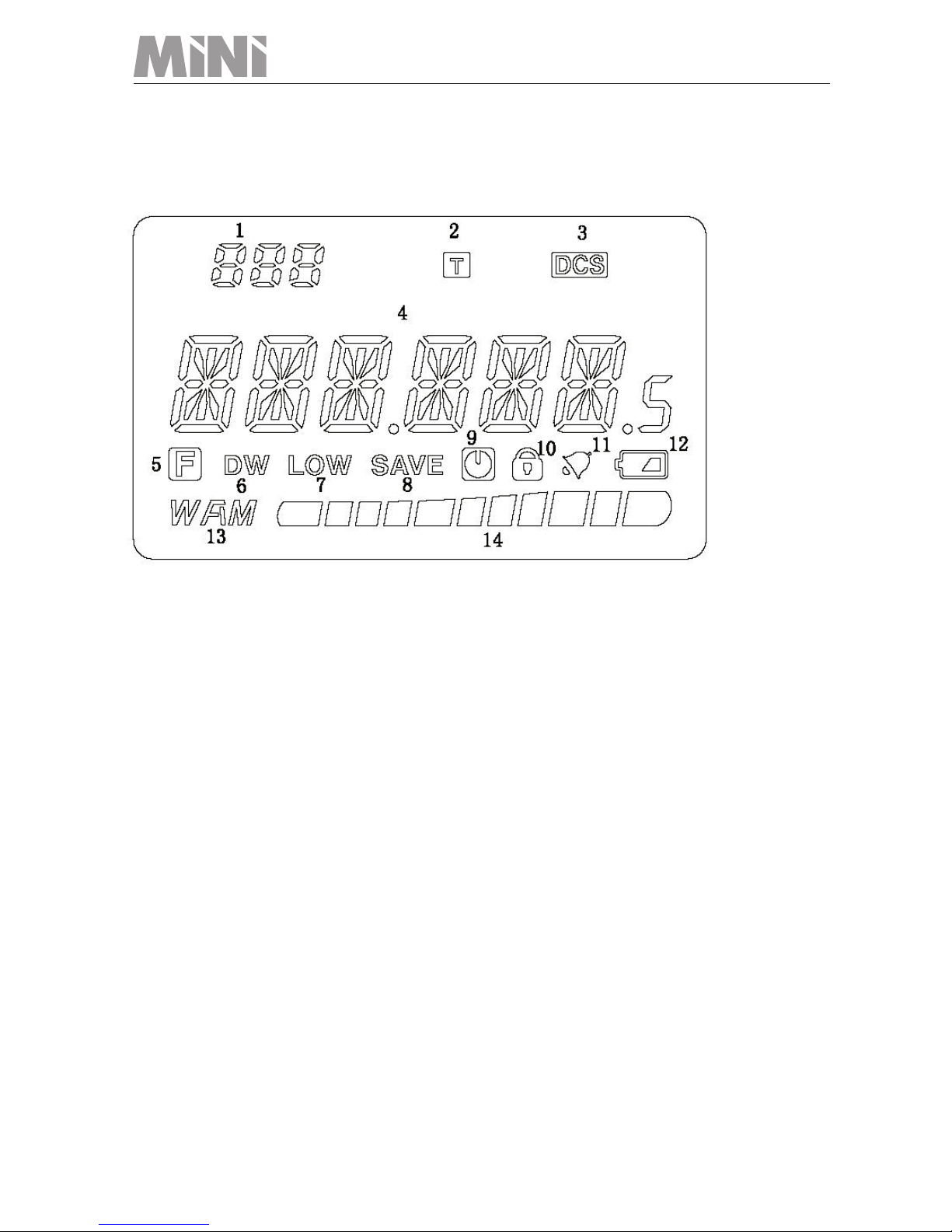

Descrizione del display

Numero Memoria Canale Tasto MR

CTCSS Menu 02, 03

DCS Menu 02, 03

Frequenza

Attivazione delle funzioni secondarie Tasto F

Standby Dual Band Menu 01

Indicatore non utilizzato

Funzione Risparmio Batteria Menu 07

Auto-Spegnimento Menu 09

Blocco Tastiera Tasti F + MODE

Tono conferma pressione pulsanti Menu 08

Avviso batteria scarica

Selezione radio FM Menu 13

Indicatore segnale

10.

11.

12.

13.

14.

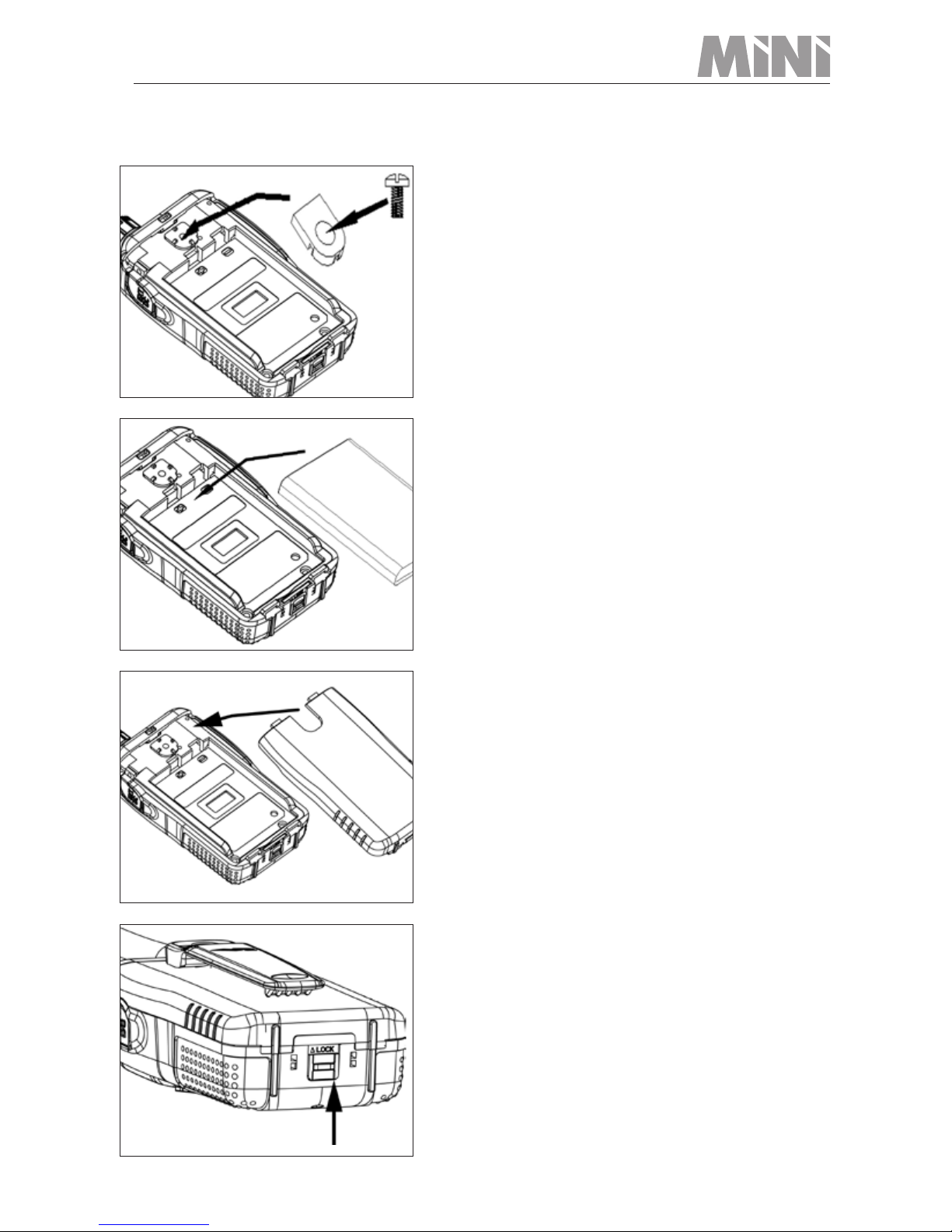

Preparazione per l’uso

Installazione copertura vite

di ssaggio clip

Installare la copertura di prote-

zione del punto di ssaggio della

clip da cintura nell’apposito in-

castro presente nella parte po-

steriore dell’apparato come mo-

strato nella gura.

Installazione

del pacco batterie

Inserire il pacco batterie al Litio

come mostrato nella gura.

Installazione

del guscio posteriore

Dopo l’installazione della batte-

ria, chiudere la parte posterio-

re dell’apparato con il guscio di

protezione come mostrato nella

gura.

Fissaggio

del guscio posteriore

Come mostrato in gura, solle-

vare il pulsante portandolo nella

posizione “lock”, in questo modo

il guscio viene bloccato in sede.

Installazione

del gancio da cintura

Installare il gancio da cintura

come mostrato nella gura.

Ricarica del pacco batterie

Procedere alla immediata ricarica del pacco batterie al ter-

mine di ogni utilizzo dell’apparato

Al primo utilizzo del ricetrasmettitore oppure nel caso di inu-

tilizzo per lungo tempo, il pacco batterie potrebbe presentare

una riduzione della capacità di carica, questo fenomeno scom-

parirà dopo alcuni cicli di scarica e ricarica del pacco batterie.

Eseguire la ricarica ad apparato spento, al termine della fase

di ricarica il led di controllo si spegnerà. Durante la fase di

ricarica sul display apparirà l’indicazione “CHGING”, la quale

scomparirà al termine della fase di ricarica. La ricarica com-

pleta del pacco batterie si ottiene dopo circa 5 ore di carica.

Se la ricarica è stata eseguita nel modo power-off, l’apparato

si accenderà automaticamente al termine della ricarica.

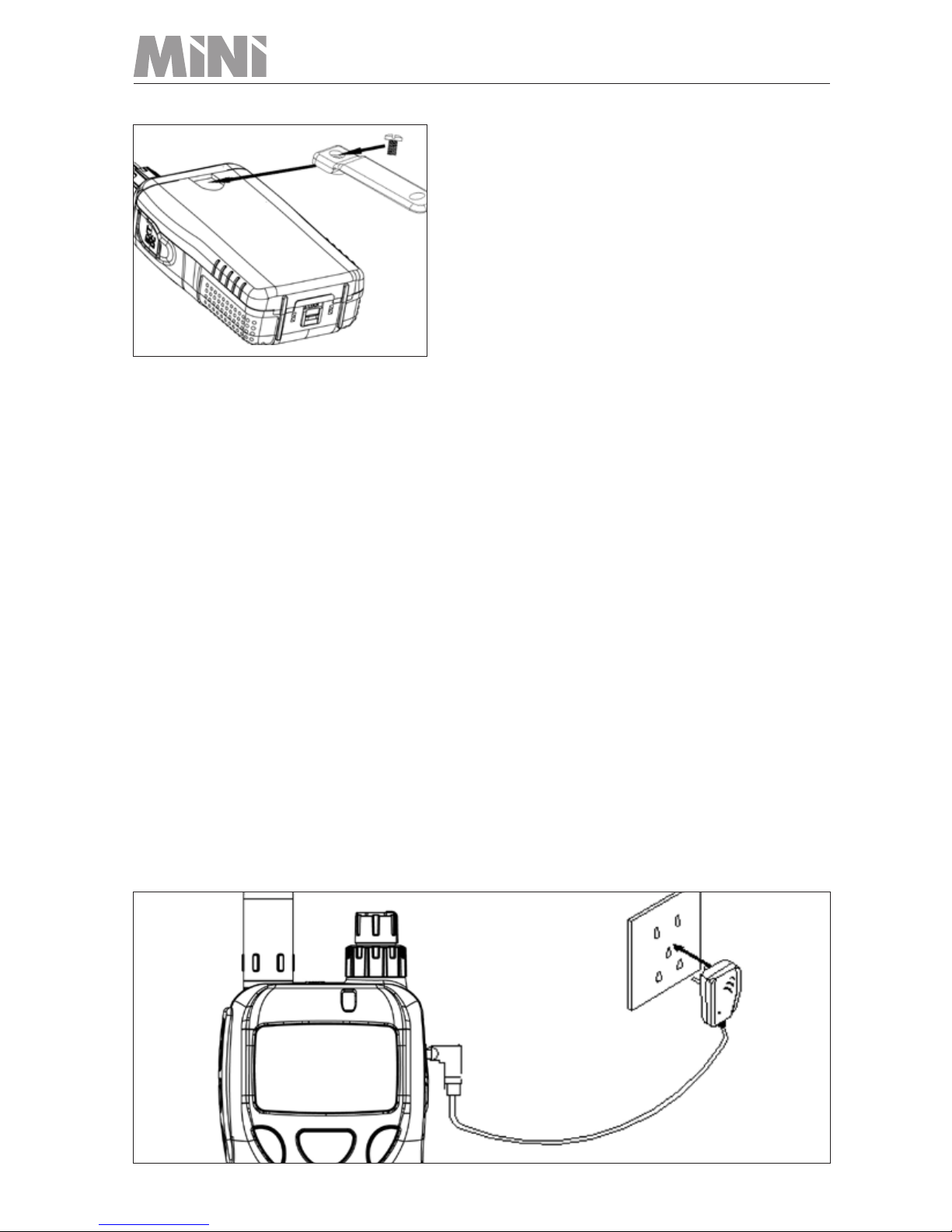

Collegare il caricabatterie al ricetrasmettitore come mostra-

to nella gura seguente.
