5334

2-Wire Programmable

Transmitter

No. 5334V106-IN (0934)

From ser. no. 060160001

2-TRÅDS

PROGRAMMERBAR TRANSMITTER

PRetop 5334

Indholdsfortegnelse

Sikkerhedsinstruktion......................................................... 2

EF-overensstemmelseserklæring....................................... 3

Anvendelse......................................................................... 4

Teknisk karakteristik ........................................................... 4

Montage / installation......................................................... 4

Applikationer ...................................................................... 5

Bestillingsskema................................................................. 6

Elektriske specifikationer.................................................... 6

Tilslutninger ........................................................................ 9

Blokdiagram ....................................................................... 10

Programmering................................................................... 11

Mekaniske specifikationer.................................................. 11

Montage af følerledninger .................................................. 11

Sikkerhedsinstruktion

Ex-installation:

For sikker installation af 5334B i eksplosionsfarligt område skal følgende over-

holdes. Installation må kun foretages af kvalificeret personale, der er bekendt

med de nationale og internationale love, direktiver og standarder, der gælder

for området.

Produktionsår fremgår af de to første cifre i serienummeret.

Følerkredsløbet er ikke ufejlbarligt galvanisk isoleret fra indgangskredsløbet,

men den galvaniske isolation mellem kredsene kan modstå en testspænding

på 500 VAC i 1 minut.

Transmitteren skal monteres i et hus, der giver en tæthedsgrad på mindst IP20.

I eksplosive atmosfærer forårsaget af en blanding af luft og støv:

Transmitteren må kun installeres i områder med potentiel eksplosionsfare på

grund af brændbart støv, når modulet et monteret i et form B hus i overens-

stemmelse med DIN 43729. Huset skal have en tæthedsgrad på mindst IP 6X

i overensstemmelse med EN 60529 og skal være egnet til den pågældende

applikation samt være installeret korrekt.

Der må kun anvendes kabelforskruninger og blindstik, som egner sig til den

pågældende applikation og som installeres korrekt.

Hvis omgivelsestemperaturen 60°C, skal der bruges varmebestandige kabler

med specifikationer på mindst 20K over omgivelsestemperaturen.

Særlige betingelser for sikker anvendelse:

Hvis huset, hvori transmitteren er monteret, er lavet af aluminium og installeret i

zone 0, 1 eller zone 20, 21 eller 22, må det i vægt højest have et totalindhold

af 6% magnesium og titanium.

Den omgivende kapsling skal konstrueres / installeres således, at der selv ved

sjældent opstående hændelser ikke er risiko for antændelse på grund af stød

og friktionsgnister.

EF-OVERENSSTEMMELSESERKLÆRING

Som producent erklærer

PR electronics A/S

Lerbakken 10

DK-8410 Rønde

hermed at følgende produkt:

Type: 5334

Navn: 2-Tråds programmerbar transmitter

er i overensstemmelse med følgende direktiver og standarder:

EMC-direktivet 2004/108/EF og senere tilføjelser

EN 61326-1 : 2006

For specifikation af det acceptable EMC-niveau henvises til modulets

elektriske specifikationer.

ATEX-direktivet 94/9/EF og senere tilføjelser

EN 50014 : 1997 + A1, A2, EN 50020 : 2002,

EN 50284 : 1999, IEC 61241-0 : 2004 og

IEC 61241-11 : 2005

ATEX-certifikat: KEMA 06ATEX0062 X (5334B)

Der kræves ingen ændringer i produktet for at opnå overensstemmelse med de

nye standarder:

EN 60079-0 : 2006 og EN 60079-11 : 2007

Bemyndiget organ

KEMA Quality B.V. (0344)

Utrechtseweg 310, 6812 AR Arnhem

P.O. Box 5185, 6802 ED Arnhem

The Netherlands

Rønde, 7. april 2009 Peter Rasmussen

Producentens underskrift

4 5

2-TRÅDS PROGRAMMERBAR TRANSMITTER

PRetop 5334

• Indgang for TC

• Høj målenøjagtighed

• Galvanisk isolation

• Programmerbar følerfejlsværdi

• Kan monteres i DIN form B følerhoved

Anvendelse:

• Lineariseret temperaturmåling med termoelementføler.

• Forstærkning af bipolære mV-signaler eventuelt lineariseret efter defineret

lineariseringsfunktion til et 4...20 mA signal.

Teknisk karakteristik:

• PR5334 kan af brugeren i løbet af få sekunder programmeres til at måle inden

for alle normerede TC-temperaturområder.

• CJC-kompensering med indbygget temperaturføler.

• Der er løbende sikkerhedscheck af gemte data.

Montage / installation:

• Kan monteres i DIN form B følerhoved eller på DIN-skinne med PR-beslag

type 8421.

• NB: Som Ex-barriere for 5334B anbefaler vi 5104B, 5114B eller 5116B.

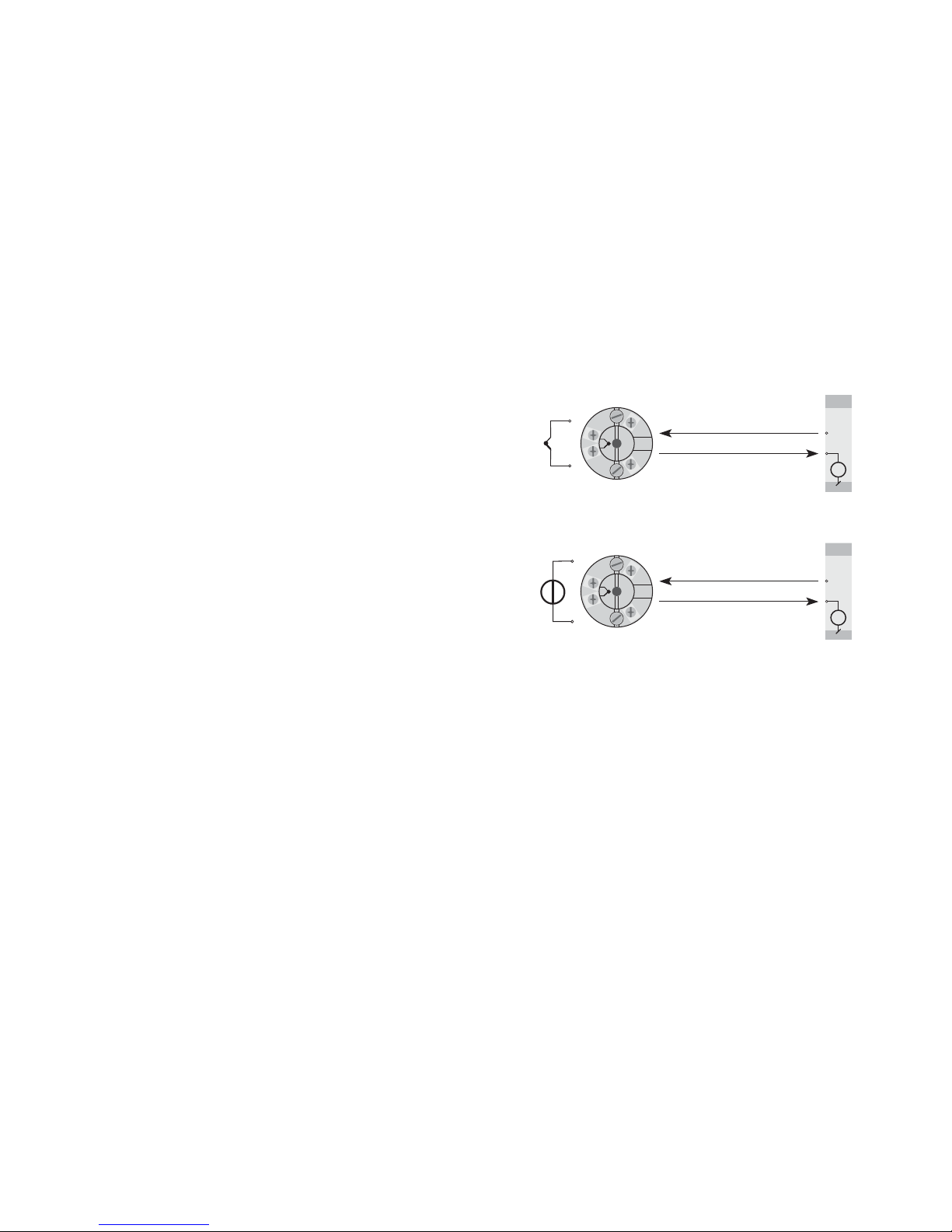

V+

TC til 4...20 mA

2-trådsinstallation

i kontrolrum

2-trådsinstallation

i kontrolrum

mV til 4...20 mA

6 7

Elektriske specifikationer:

Specifikationsområde:

-40°C til +85°C

Fælles specifikationer:

Forsyningsspænding DC

Standard............................................... 7,2...35 V

ATEX Ex................................................ 7,2...30 V

Egetforbrug.................................................. 25 mW...0,8 W

Spændingsdrop........................................... 7,2 VDC

Isolationsspænding, test / drift ................... 1,5 kVAC / 50 VAC

Opvarmningstid........................................... 5 min.

Kommunikationsinterface............................ Loop Link

Signal- / støjforhold..................................... Min. 60 dB

Reaktionstid (programmerbar) .................... 1...60 s

EEprom fejlcheck ........................................ < 3,5 s

Signaldynamik, indgang.............................. 18 bit

Signaldynamik, udgang............................... 16 bit

Kalibreringstemperatur................................ 20...28°C

Nøjagtighed, størst af generelle og basisværdier:

Generelle værdier

Temperatur-

koefficient

Absolut

nøjagtighedIndgangstype

Alle ±0,05% af span ±0,01% af span / °C

Virkning af forsyningsspændingsændring... < 0,005% af span / VDC

Vibration ...................................................... IEC 60068-2-6 Test FC

Lloyd’s specifikation nr. 1............................ 4 g / 2...100 Hz

Max. ledningskvadrat.................................. 1 x 1,5 mm2flerkoret ledning

Luftfugtighed ............................................... < 95% RH (ikke kond.)

Mål............................................................... Ø 44 x 20,2 mm

Kapslingsklasse (hus / klemme).................. IP68 / IP00

Vægt............................................................ 50 g

Elektriske specifikationer indgang:

Max. nulpunktsforskydning (offset)............. 50% af valgt max. værdi

TC-indgang:

Type Min.

temperatur Max.

temperatur Min.

span Standard

+400°C

-100°C

-180°C

-100°C

-180°C

-50°C

-200°C

0°C

-200°C

+1820°C

+1000°C

+1200°C

+1372°C

+900°C

+1300°C

+1760°C

+400°C

+600°C

+2300°C

+800°C

200°C

50°C

100°C

200°C

50°C

75°C

200°C

50°C

IEC584

DIN 43710

IEC584

DIN 43710

ASTM E988-90

GOST 3044-84

Basisværdier

Temperatur-

koefficient

Basis

nøjagtighedIndgangstype

Volt

TC-type:

E, J, K, L, N, T, U

TC-type: B, R, S,

W3, W5, LR

±10 µV

±1°C

±2°C

±1 µV/°C

±0,05°C/°C

±0,2°C/°C

EMC-immunitetspåvirkning................................. < ±0,5% af span

Udvidet EMC-immunitet:

NAMUR NE 21, A kriterium, gniststøj ................. < ±1% af span

8 9

Koldt loddestedskomp. (CJC)..................... < ±1,0°C

Følerfejlsdetektering.................................... Ja

Følerfejlsstrøm:

under detektering................................. Nom. 33 mA

ellers..................................................... 0 mA

Spændingsindgang:

Måleområde ............................................... -12...150 mV

Min. måleområde (span).............................. 5 mV

Indgangsmodstand ..................................... 10 M

Udgang:

Strømudgang:

Signalområde .............................................. 4...20 mA

Min. signalområde....................................... 16 mA

Opdateringstid............................................. 440 ms

Udgangssignal ved EEpromfejl ................... 3,5 mA

Belastningsmodstand.................................. (Vforsyn. - 7,2) / 0,023 

Belastningsstabilitet .................................... < ±0,01% af span / 100 

Følerfejlsdetektering:

Programmerbar ........................................... 3,5...23 mA

NAMUR NE43 Upscale ............................... 23 mA

NAMUR NE43 Downscale........................... 3,5 mA

EEx- / I.S.-godkendelse - 5334B:

KEMA 06ATEX0062 X.................................. II 1 GD, T80°C...T105°C

EEx ia IIC T6 / T4

Max. omgivelsestemp. for T1...T4............... 85°C

Max. omgivelsestemp. for T5 og T6 .......... 60°C

Anvendes i zone.......................................... 0, 1, 2, 20. 21 eller 22

Ex- / I.S.-data:

Signaludgang / forsyning, terminal 1 til 2:

Ui................................................................. : 30 VDC

Ii.................................................................. : 120 mADC

Pi................................................................. : 0,84 W

Li................................................................. 10 µH

Ci................................................................. 1 nF

Følerindgang, terminal 3, 4, 5 og 6:

Uo................................................................ : 9,6 VDC

I o ................................................................ : 25 mA

Po ................................................................ : 60 mW

Lo................................................................ 33 mH

Co............................................................... 2,4 µF

Marinegodkendelse:

Det Norske Veritas, Ships & Offshore ......... Standard for Certification No. 2.4

GOST R godkendelse:

VNIIM & VNIIFTRI, Cert. no......................... Se www.prelectronics.dk

Overholdte myndighedskrav: Standard:

EMC 2004/108/EF....................................... EN 61326-1

ATEX 94/9/EF .............................................. EN 50014, EN 50020, EN 50284,

IEC 61241-0 og IEC 61241-11

Af span = Af det aktuelt valgte område

10 11

Programmering:

• Loop Link er et batteridrevet kommunikationsinterface, der er nødvendigt for

programmering af PRetop 5334.

• Ved programmering henvises til tegningen nedenfor og hjælpefunktionen i

PReset programmet.

• Loop Link må ikke benyttes til kommunkation med moduler installeret i Ex-

område.

Bestilling: Loop Link

Mekaniske specifikationer: Montering af følerledninger:

PRetop 5334

FileProduct InputOutputCommunicationLanguage

Option08:30:00

PRetop5331

Date:1994-8-10

943201594

PRelectronics

AnaloginputAnalogoutput

Serialno:

Inputtype:Outputtype:4-20mA

Upscale

Sensorerror:

Pt100DIN/IEC

0.00-50.00C

3-wire

1.00sec

------

Inputrange:

Connection:

Coldjunctioncomp:

Responsetime:

Tagno:

COM

Loop Link

Afbryd

+Vforsyning

* Kun forbundet ved

on-line programmering

Sort

Rød Gul

Grøn

Indgang

Modtagende

udstyr

Stikfor-

bindelse

Ledninger monteres mellem metalpladerne

2-WIRE

PROGRAMMABLE TRANSMITTER

PRetop 5334

Contents

Safety instructions.............................................................. 14

EC Declaration of Conformity ............................................ 15

Application ......................................................................... 16

Technical characteristics.................................................... 16

Mounting / installation........................................................ 16

Applications........................................................................ 17

Order .................................................................................. 18

Electrical specifications...................................................... 18

Connexions ........................................................................ 21

Block diagram .................................................................... 22

Programming...................................................................... 23

Mechanical specifications.................................................. 23

Mounting of sensor wires................................................... 23

Safety instructions

Ex installation:

For a safe installation of 5334B in hazardous area the following must be

observed. The module must only be installed by qualified personnel who are

familiar with the national and international laws, directives and standards that

apply to this area.

Year of manufacture can be taken from the first two digits in the serial number.

The sensor circuit is not infallibly galvanically isolated from the input

circuit. However, the galvanic isolation between the circuits is capable of

withstanding a test voltage of 500 Vac during 1 minute.

The transmitter must be mounted in an enclosure in order to provide a degree

of ingress protection of at least IP20.

In explosive atmospheres caused by air / dust mixtures:

The transmitter may only be installed in a potentially explosive atmosphere

caused by the presence of combustible dust when mounted in a metal

enclosure form B according to DIN 43729 that is providing a degree of

ingress protection of at least IP 6X in accordance with EN 60529, that is

suitable for the application and is correctly installed.

Cable entries and blanking elements shall be used that are suitable for the

application and correctly installed.

For an ambient temperature 60°C, heat resistant cables shall be used with a

rating of at least 20 K above the ambient temperature.

Special conditions for safe use:

If the enclosure in which the transmitter is mounted is made of aluminium and

installed in Zone 0, 1 or Zone 20, 21 or 22 it shall not contain by weight more

than 6% in total of magnesium and titanium.

The additional enclosure of the apparatus shall be designed and/or installed in

such a way that, even in the event of rare incidents, ignition sources due to

impact and friction sparks are excluded.

EC DECLARATION OF CONFORMITY

As manufacturer

PR electronics A/S

Lerbakken 10

DK-8410 Rønde

hereby declares that the following product:

Type: 5334

Name: 2-Wire programmable transmitter

is in conformity with the following directives and standards:

The EMC Directive 2004/108/EC and later amendments

EN 61326-1 : 2006

For specification of the acceptable EMC performance level, refer to the

electrical specifications for the module.

The ATEX Directive 94/9/EC and later amendments

EN 50014 : 1997 + A1, A2, EN 50020 : 2002,

EN 50284 : 1999, IEC 61241-0 : 2004 and

IEC 61241-11 : 2005

ATEX certificate: KEMA 06ATEX0062 X (5334B)

No changes are required to enable compliance with the replacement standards:

EN 60079-0 : 2006 and EN 60079-11 : 2007

Notified body

KEMA Quality B.V. (0344)

Utrechtseweg 310, 6812 AR Arnhem

P.O. Box 5185, 6802 ED Arnhem

The Netherlands

Rønde, 7 April 2009 Peter Rasmussen

Manufacturer’s signature

16 17

2-WIRE PROGRAMMABLE TRANSMITTER

PRetop 5334

• TC input

• High measurement accuracy

• Galvanic isolation

• Programmable sensor error value

• For DIN form B sensor head mounting

Application:

• Linearised temperature measurement with TC sensor.

• Amplification of bipolar mV signals to a 4...20 mA signal, optionally linearised

according to a defined linearisation function.

Technical characteristics:

• Within a few seconds the user can program PR5334 to measure temperatures

within all TC ranges defined by the norms.

• Cold junction compensation (CJC) with a built-in temperature sensor.

• Continuous check of vital stored data for safety reasons.

Mounting / installation:

• For DIN form B sensor head or DIN rail mounting with the PR fitting type

8421.

• NB: As Ex barrier for 5334B we recommend 5104B, 5114B, or 5116B.

V+

2-wire installation

in control room

2-wire installation

in control room

TC to 4...20 mA

mV to 4...20 mA

Altri manuali per PRetop 5334

Indice

Lingue:

Altri manuali PR electronics Trasmettitore

PR electronics

PR electronics 3532 Manuale utente

PR electronics

PR electronics 7501 series Manuale utente

PR electronics

PR electronics 6335 Manuale utente

PR electronics

PR electronics 6335 Manuale utente

PR electronics

PR electronics 4116 Manuale utente

PR electronics

PR electronics 5332N Manuale utente

PR electronics

PR electronics 2202 Manuale utente

PR electronics

PR electronics 7501 series Manuale utente

PR electronics

PR electronics 5114 Manuale utente

PR electronics

PR electronics 6333A Manuale utente

PR electronics

PR electronics 6350 Manuale utente

PR electronics

PR electronics 5333 Series Manuale utente

PR electronics

PR electronics 5343 Manuale utente

PR electronics

PR electronics PRetrans 6334 Manuale utente

PR electronics

PR electronics 2261 Manuale utente

PR electronics

PR electronics 5333 Series Manuale utente

PR electronics

PR electronics 5350 Manuale utente

PR electronics

PR electronics PRetop 5334 Manuale utente

PR electronics

PR electronics PRetrans 5131 Manuale utente

PR electronics

PR electronics 5116 Manuale utente

PR electronics

PR electronics 4114 Manuale utente

PR electronics

PR electronics 5116 Manuale utente

PR electronics

PR electronics PRetrans 5131 Manuale utente

PR electronics

PR electronics 5335 Manuale utente

Manuali Trasmettitore popolari di altre marche

NIVELCO

NIVELCO EasyTREK SCA-300 Series Manuale del proprietario

Honeywell

Honeywell 5816WMBR Manuale utente

Kamstrup

Kamstrup READy MTU Istruzioni operative

Omega

Omega ZW Series Manuale utente

ABB

ABB Field 264H Guida

Alinco

Alinco DJ-V17T Manuale utente

Dejero

Dejero EnGo 3x Manuale utente

Rosemount

Rosemount 4600 Manuale utente

Speaka Professional

Speaka Professional 2342740 Manuale utente

trubomat

trubomat GAB 1000 Manuale utente

Teledyne Analytical Instruments

Teledyne Analytical Instruments LXT-380 Manuale utente

Rondish

Rondish UT-11 Manuale utente

MG 10JRE Manuale utente

Burkert

Burkert 8177 Manuale utente

Firetide

Firetide HotPort 3203 Manuale

Tele Radio

Tele Radio T9-02 Manuale utente

Rotronic

Rotronic HygroFlex HF3 Series Manuale utente

Jamara

Jamara FCX6 Pro Tel Manuale utente
