MANUAL DO UTILIZADOR

Autocolante do

Número de Série

(por baixo da

estrutura)

CUIDADO

Leia todas as precauções e

instruções neste manual antes

de utilizar este equipamento.

Guarde este manual para referên-

cia futura.

Modelo nº PFEVEL87912.0

Nº de Série

Escreva o número de série no

espaço acima para referência.

www.iconeurope.com

APOIO AO CLIENTE

Em caso de dúvidas, peças em falta

ou peças danificadas, contacte o

Apoio ao Cliente (consulte os dados

abaixo) ou a loja em que adquiriu

este produto.

808 203 301

Seg-Sex 09:00-18:00 CET

Fax: 210 060 521

Sítio web:

www.iconsupport.eu

Endereço electrónico:

[email protected]

PROFORM é uma marca comercial registada da ICON IP, Inc.

LOCALIZAÇÃO DOS AUTOCOLANTES DE AVISO

ПОПЕРЕДЖЕННЯ

Os autocolantes de aviso apresentados aqui estão incluídos

com este produto. Aplique os autocolantes de aviso sobre os

avisos em inglês nas localizações indicadas. Esta ilustração

indica as localizações dos autocolantes de aviso. Se um auto-

colante faltar ou estiver ilegível, veja a capa deste manual

e peça um autocolante de substituição gratuito. Aplique o

autocolante na localização apresentada. Nota: Os autocol-

antes podem não ser apresentados no tamanho efectivo.

ÍNDICE

LOCALIZAÇÃO DOS AUTOCOLANTES DE AVISO. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

PRECAUÇÕES IMPORTANTES. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

ANTES DE COMEÇAR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

TABELA DE IDENTIFICAÇÃO DE PEÇAS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

MONTAGEM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

COMO UTILIZAR O APARELHO ELÍPTICO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

MANUTENÇÃO E RESOLUÇÃO DE PROBLEMAS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

DIRECTIVAS DE EXERCÍCIO ................................................................29

LISTA DE PEÇAS ..........................................................................31

DIAGRAMA AMPLIADO .....................................................................33

ENCOMENDAR PEÇAS DE SUBSTITUIÇÃO ............................................ Contracapa

INFORMAÇÕES SOBRE RECICLAGEM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Contracapa

1. Consulte o seu médico antes de iniciar

qualquer programa de exercício. Isto é

especialmente importante para pessoas com

mais de 35 anos ou com problemas de saúde

prévios.

2. Utilize o aparelho elíptico apenas conforme

descrito neste manual.

3. É da responsabilidade do proprietário deste

equipamento garantir que todos os utilizado-

res do aparelho elíptico estejam devidamente

informados acerca de todas as precauções.

4. O aparelho elíptico destina-se apenas a utili-

zação caseira. Não utilize o aparelho elíptico

em ambientes comerciais, institucionais ou

de aluguer.

5. Mantenha o aparelho elíptico dentro de casa

e afastado da humidade e do pó. Não colo-

que o aparelho elíptico numa garagem ou

num pátio coberto, nem perto de água.

6. Coloque o aparelho elíptico numa superfície

nivelada, com pelo menos 0,9 m de espaço à

frente e atrás, e 0,6 m de cada lado. Para pro-

teger o chão ou a alcatifa de danos, coloque

um tapete por baixo do aparelho elíptico.

7. Inspecione e aperte devidamente todas as

peças com regularidade. Substitua imediata-

mente quaisquer peças gastas.

8. Mantenha sempre as crianças de idade

inferior a 12 anos e os animais afastados do

aparelho elíptico.

9. O aparelho elíptico não deve ser utilizado

por pessoas de peso superior a 130 kg.

10. Vista roupa apropriada quando se exercitar;

não use roupas folgadas que possam ficar

presas no aparelho elíptico. Use sempre

calçado desportivo para proteger os pés

enquanto se exercita.

11. Segure-se aos manípulos ou aos braços

superiores do aparelho elíptico sempre que

subir para ele, descer dele ou o utilizar.

12. O monitor da frequência cardíaca não é um

dispositivo médico. Há diversos fatores

que podem afetar a precisão das leituras da

frequência cardíaca. O monitor da frequência

cardíaca destina-se apenas a auxiliá-lo(a)

a determinar as tendências gerais da sua

frequência cardíaca.

13. O aparelho elíptico não tem uma roda livre;

os pedais continuarão a mover-se até o

volante parar. Reduza a velocidade da peda-

lada de forma controlada.

14. Mantenha as costas direitas sempre que

utilizar o aparelho elíptico; não arqueie as

costas.

15. O excesso de exercício pode provocar

lesões graves ou morte. Se sentir fraqueza

ou dores ao fazer exercício, pare imediata-

mente e deixe-se arrefecer.

AVISO: Para reduzir o risco de lesões graves, leia todas as precauções e instruções impor-

tantes deste manual e todos os avisos do aparelho elíptico antes de o utilizar. A ICON não assume

qualquer responsabilidade por ferimentos pessoais ou danos à propriedade provocados por este

produto ou pela utilização do mesmo.

PRECAUÇÕES IMPORTANTES

Obrigado por escolher o revolucionário aparelho elíp-

tico PROFORM®720 ZLE. O aparelho elíptico 720 ZLE

oferece um leque de funcionalidades concebidas para

tornar as suas sessões de exercício em casa mais

eficazes e agradáveis.

Para seu benefício, leia atentamente este manual

antes de utilizar do aparelho elíptico. Se tiver

dúvidas após a leitura do manual, consulte a capa do

mesmo. Para nos ajudar a prestar-lhe assistência,

anote o número do modelo e o número de série do

produto antes de nos contactar. O número do modelo

e a localização do autocolante com o número de série

estão indicados na capa deste manual.

Antes de continuar a ler, consulte a ilustração abaixo e

familiarize-se com as peças indicadas.

Manípulo

Braço Superior

Consola

Roda

Botão de Ajuste

Pedal

Fecho de Arrumação

Tabuleiro de Acessórios

Monitor da

Frequência Cardíaca

Asa

Pé Nivelador

Disco

Comprimento: 193 cm

Largura: 66 cm

ANTES DE COMEÇAR

Porca de

Travamento

M8(105)–6

Anilha Ondulada

(118)–2

Anilha Fendida

M10 (88)–4

Anilha M8 x

23mm x 1,5mm

(91)–10

Parafuso M6 x 12mm

(111)–2

Pino M8 x 45mm (104)–6

Parafuso M4 x

16mm (93)–16

Anilha Fendida

M8 (83)–6

Parafuso M4 x

25mm (82)–2 Parafuso M8 x 16mm

(102)–18

Parafuso M8 x 50mm

(112)–6

Parafuso M10 x 120mm (100)–4

TABELA DE IDENTIFICAÇÃO DE PEÇAS

Consulte as ilustrações abaixo para identificar pequenas peças utilizadas na montagem. O número entre parên-

tesis junto a cada peça é o número da peça, da LISTA DE PEÇAS perto do fim deste manual. O número a seguir

aos parêntesis é a quantidade necessária para a montagem. Nota: Se uma peça não se encontrar no kit de

equipamento, verifique se foi previamente montada. Pode ser incluído equipamento extra.

• Para a montagem são necessárias duas pessoas.

• Coloque todas as peças numa área desimpe-

dida e retire os materiais de embalagem. Não

elimine os materiais de embalagem até concluir a

montagem.

• As peças esquerdas estão marcadas com “L” ou

“Left” e as peças direitas com “R” ou “Right.”

• Paraidenticarpeçaspequenas,consulteapage

Para além da(s) ferramenta(s) incluída(s), a mon-

tagem requer as ferramentas seguintes:

uma chave Phillips

um maço de borracha

A montagem poderá ser mais fácil se tiver um

jogodechaves.Paraevitardanicarpeças,não

utilize ferramentas elétricas.

1. Vá a www.iconsupport.eu no seu computador

e registe o seu produto.

 • ativaasuagarantia

 • poupa-lhetemposemprequeprecisardecon-

tactar o Apoio ao Cliente

 • permite-nosnotificá-lo(a)sobreatualizaçõese

ofertas

Nota: Se não tiver acesso à Internet, ligue para

o APOIO AO CLIENTE (consulte a capa frontal

deste manual) e registe o seu produto.

MONTAGEM

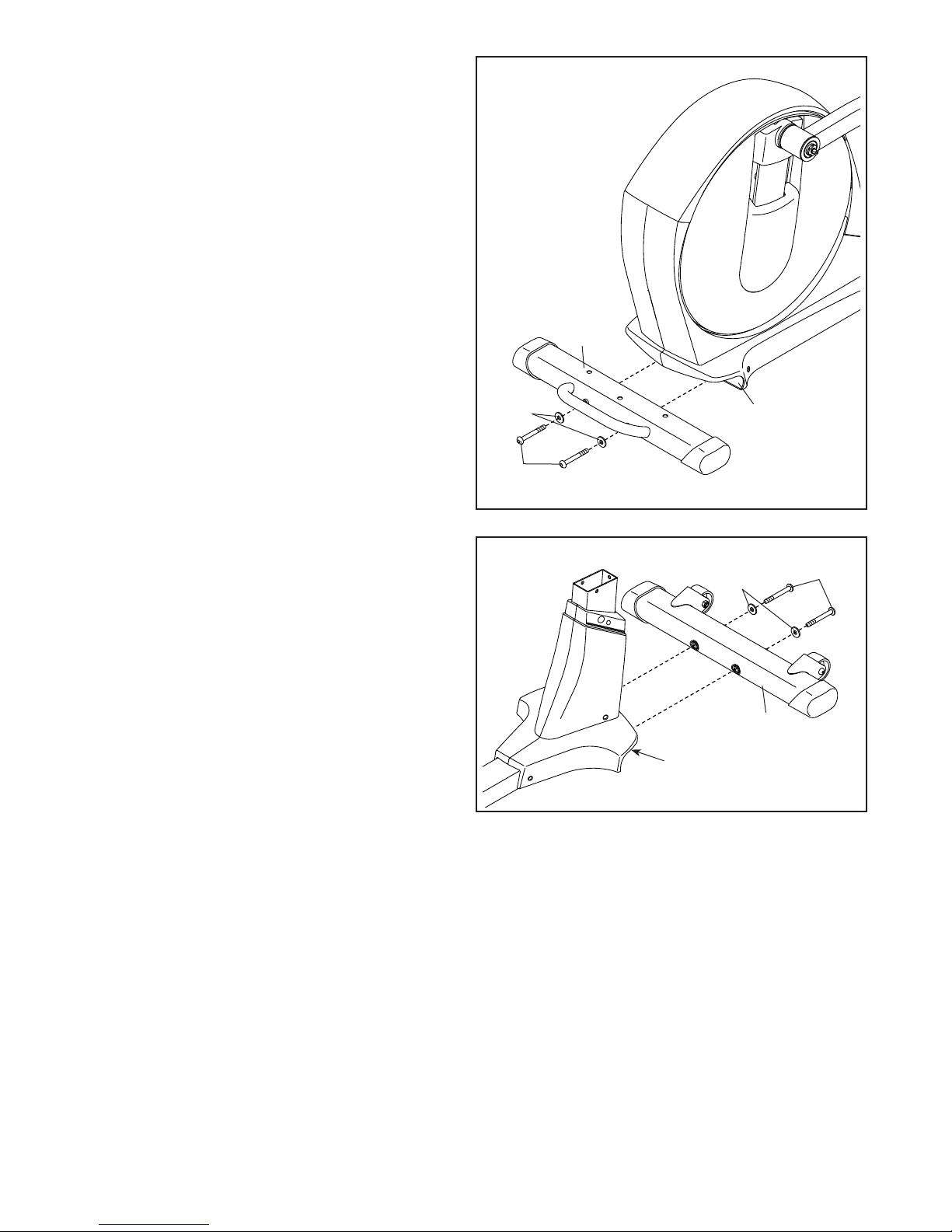

3. Enquanto outra pessoa eleva a Estrutura (1),

fixe o Estabilizador Frontal (3) à Estrutura com

dois Parafusos M10 x 120mm (100) e duas

Anilhas Fendidas M10 (88).

100

2. Puxe a Estrutura Dobrável (2) para trás até que

fique bloqueada na devida posição. Depois,

consulte COMO DOBRAR E DESDOBRAR O

APARELHO ELÍPTICO na page 18 e desdo-

bre o aparelho elíptico.

Conselho: Poderá ser mais fácil executar

este passo com o aparelho elíptico dobrado.

Enquanto outra pessoa eleva a Estrutura

Dobrável (2), fixe o Estabilizador Traseiro (4) à

Estrutura Dobrável com dois Parafusos M10 x

120mm (100) e duas Anilhas Fendidas M10 (88).

100

4. Posicione o Amortecedor Pequeno (13) de

forma a que as reentrâncias fiquem na posição

indicada.

Enquanto outra pessoa levanta a Estrutura (1),

fixe o Amortecedor Pequeno (13) à parte inferior

da Estrutura com dois Parafusos M4 x 25mm

(82).

5. Posicione a Barra Vertical (5) e a Cobertura

Superior (23) conforme mostrado. Insira a

Cobertura Superior na Barra Vertical de baixo

para cima.

Peça a outra pessoa que segure a Barra Vertical

(5) e a Cobertura Superior (23) junto à Estrutura

(1).

Ligue o Fio da Barra Vertical (60) ao Fio da

Estrutura (109).

Conselho: Para impedir que o Fio da Barra

Vertical (60) caia para o interior da Barra

Vertical (5), segure o topo do mesmo com o

atilho para fio.

109

Reentrâncias

Evite trilhar

os fios

6. Conselho: Evite trilhar os fios. Insira a Barra

Vertical (5) na Estrutura (1).

Fixe a Barra Vertical (5) com seis Parafusos M8

x 16mm (102) e seis Anilhas Fendidas M8 (83).

Não aperte ainda os Parafusos.

Insira a Cobertura Superior (23) de cima para

baixo. Não pressione já a Cobertura Superior

contra as Coberturas da Estrutura Direita e

Esquerda (21, 22).

21, 22

102

7. Identifique o Braço Superior Direito (8) e a Perna

Superior Direita (6) e posicione-os conforme

mostrado.

Insira o Braço Superior Direito (8) na Perna

Superior Direita (6).

Fixe o Braço Superior Direito (8) com três Pinos

M8 x 45mm (104) e três Porcas de Travamento

M8 (105). Certifique-se de que as Porcas de

Travamento fiquem dentro dos orifícios hexa-

gonais. Não aperte já os Pinos.

Monte o Braço Superior Esquerdo (9) e a

Perna Superior Esquerda (7) da mesma

forma.

Orifícios

Hexagonais

104

105

8. Utilizando um pequeno saco plástico para

manter os dedos limpos, aplique uma quanti-

dade generosa da massa lubrificante incluída

no Eixo da Barra Vertical (48) e em duas Anilhas

Onduladas (118).

Introduza o Eixo da Barra Vertical (48) na Barra

Vertical (5) e depois centre-o. Insira uma Anilha

Ondulada (118) em cada extremidade do Eixo

da Barra Vertical.

Insira os Braços Superiores Direito e Esquerdo

(8, 9) no Eixo da Barra Vertical (48).

9. Ao mesmo tempo, aperte um Parafuso M8 x

16mm (102) e uma Anilha M8 x 23mm x 1,5mm

(91) em cada extremidade do Eixo da Barra

Vertical (48). Aperte firmemente os Parafusos.

118

Massa

Lubrificante

102

Altri manuali per 720 Zle Elliptical

Questo manuale è adatto per i seguenti modelli

Indice

Altri manuali Pro-Form Ellittica

Pro-Form

Pro-Form 1050 STS Manuale utente

Pro-Form

Pro-Form 545e Manuale utente

Pro-Form

Pro-Form PFEL71032 Manuale utente

Pro-Form

Pro-Form 470 Hr Elliptical Manuale utente

Pro-Form

Pro-Form PFIVEL81412.0 Manuale utente

Pro-Form

Pro-Form PFEL6066.0 Manuale utente

Pro-Form

Pro-Form 545 Ekg Elliptical Manuale del sistema

Pro-Form

Pro-Form Stride Select PFEL09807.0 Manuale utente

Pro-Form

Pro-Form 550 Hr Elliptical Manuale utente

Pro-Form

Pro-Form 420 Zle Elliptical Manuale operativo e di manutenzione

Pro-Form

Pro-Form 20.0 CrossTrainer Manuale utente

Pro-Form

Pro-Form 696 Elliptical Manuale utente

Pro-Form

Pro-Form 1200 Pro Elliptical Manuale utente

Pro-Form

Pro-Form PFEL64907.0 Manuale utente

Pro-Form

Pro-Form PFEL39030 Manuale utente

Pro-Form

Pro-Form 785s Elliptical Manuale utente

Pro-Form

Pro-Form PFEL53911.1 Manuale utente

Pro-Form

Pro-Form PFEL71031 Manuale utente

Pro-Form

Pro-Form 831.285735 Manuale utente

Pro-Form

Pro-Form 800 Hr Heart Rate Control Elliptical Manuale utente

Pro-Form

Pro-Form SPACE SAVER PFEL59107.0 Manuale utente

Pro-Form

Pro-Form PFEX39912 Manuale utente

Pro-Form

Pro-Form 510 E Elliptical Manuale utente

Pro-Form

Pro-Form PFEL03807.0 Manuale utente

Manuali Ellittica popolari di altre marche

Weslo

Weslo Momentum 4.0 Elliptical Manuale operativo e di manutenzione

Progear Fitness

Progear Fitness Air elliptical pro 1307 Manuale utente

Torque Fitness

Torque Fitness XPLLP Manuale utente

Octane Fitness

Octane Fitness PRO3700C Manuale utente

Xterra

Xterra FS5.8e Manuale utente

Bodyguard

Bodyguard E-40 Manuale utente

Bonn Germany

Bonn Germany Concept 2.2 Manuale utente

Precor

Precor Resolute RSL 620 Manuale utente

NordicTrack

NordicTrack E 9.2 Elliptical Manuale utente

Vision Fitness

Vision Fitness X6600iNetTV Manuale utente

Matrix

Matrix MX-A5x Manuale utente

SportsArt Fitness

SportsArt Fitness ECO-NATURAL Elite E874 Manuale utente

Sears

Sears FREE SPIRIT C249 30737 0 Manuale utente

True

True FS-64 Manuale utente

Sport-thieme

Sport-thieme ST 310 Manuale utente

VIRTUFIT

VIRTUFIT CTR 1.1 Manuale utente

Kettler

Kettler GIRO C 1 Manuale utente

CIRCLE FITNESS

CIRCLE FITNESS E7 Manuale utente
